Origin 2021如何对数据进行非线性曲线拟合?

2020年8月7日20:00:34 发表评论 10,543

分析数据不仅仅是对比大小,还要分析数据的趋势或者规律。这些数据往往是通过诸如采样、实验等方法获得若干离散的数据,根据这些数据,得到一个连续的函数(也就是曲线)或者更加密集的离散方程与已知数据相吻合,这过程就叫做拟合(fitting)。

很多用户以为画点线图就是Origin的全部能量了,虽然绘制各种点线图、3D图是Origin的强项,但它还可以用来分析数据,比如数据拟合。

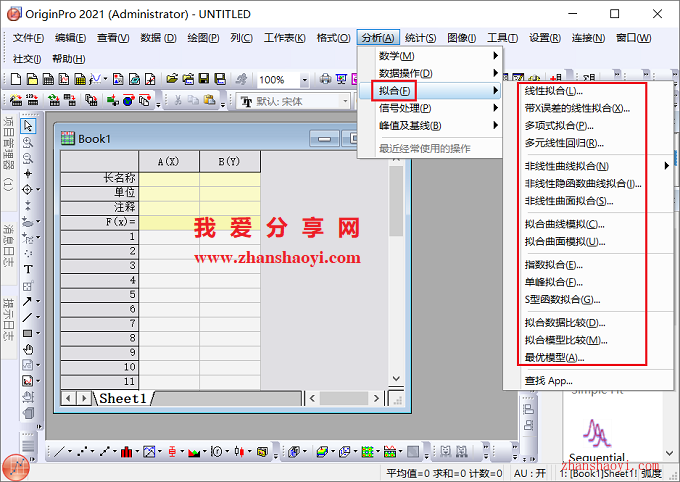

Origin菜单栏,点击【分析】→【拟合】,里面有线性拟合、非线性曲线拟合、指数拟合等等,使用时大家可以根据自己的需要选择即可。

Origin 2021如何对数据进行非线性曲线拟合?

个人试用版:【点我下载

本次小库给大家分享一下使用Origin2021进行“简单非线性拟合”操作方法。

Origin非线性拟合操作步骤

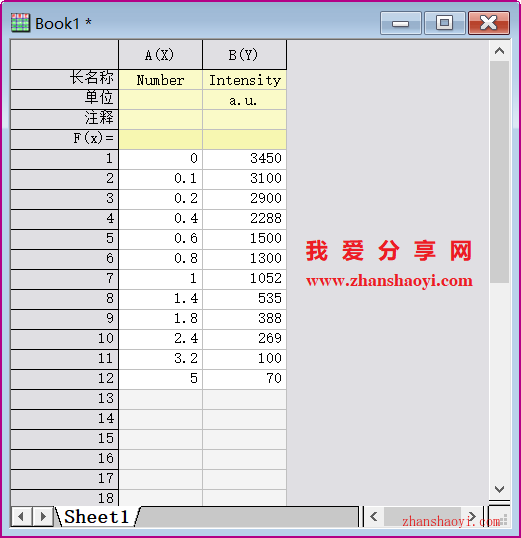

1.首先,在Origin中手动输入数据,如下:

Origin 2021如何对数据进行非线性曲线拟合?

2.点击左下角“散点图”按钮→【散点图】

Origin 2021如何对数据进行非线性曲线拟合?

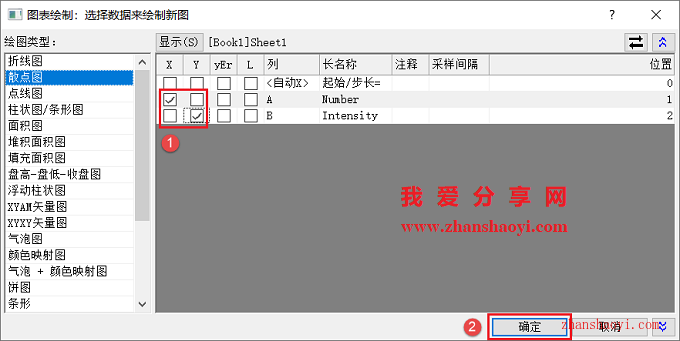

3.勾选设置横纵坐标轴

Origin 2021如何对数据进行非线性曲线拟合?

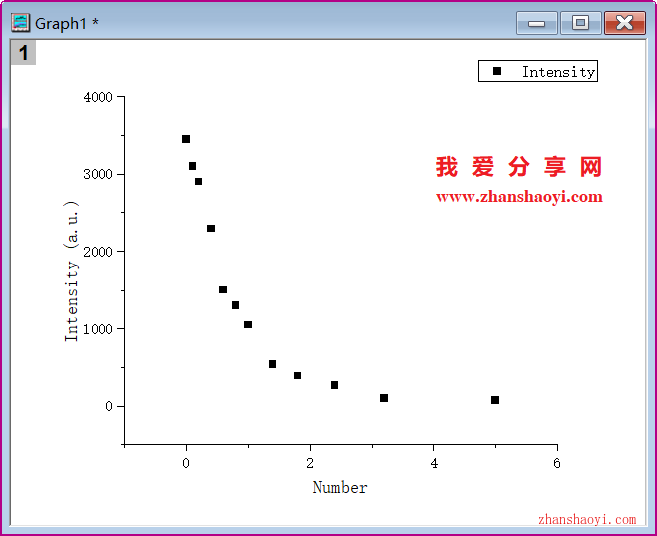

4.默认绘制散点图,如下所示:

Origin 2021如何对数据进行非线性曲线拟合?

5.设置XY坐标的起始坐标值和相邻刻度差值

Origin 2021如何对数据进行非线性曲线拟合?

Origin 2021如何对数据进行非线性曲线拟合?

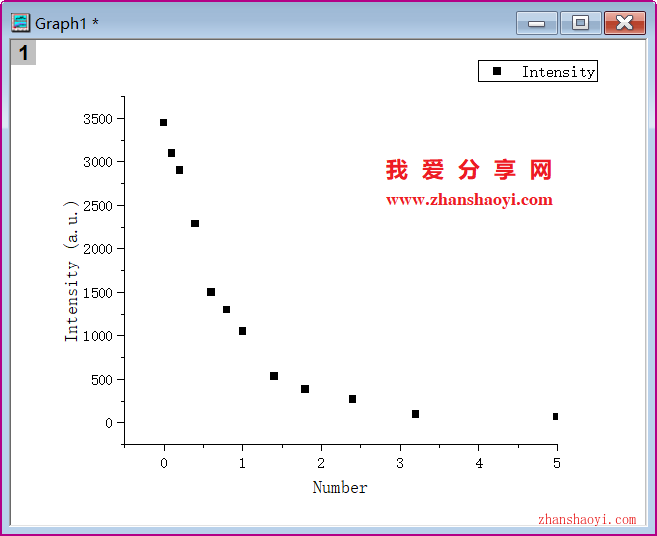

6.修改后的散点图如下所示,下面开始分享设置坐标轴断点方法

Origin 2021如何对数据进行非线性曲线拟合?

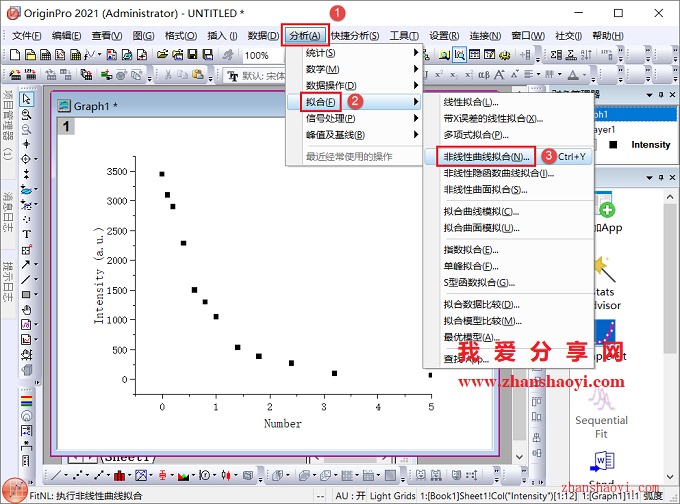

7.点击菜单栏【分析】→【拟合】→【非线性曲线拟合】,打开NLFit对话框

Origin 2021如何对数据进行非线性曲线拟合?

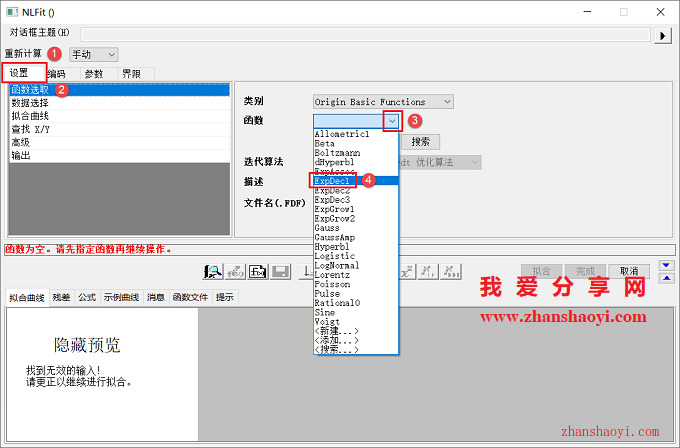

8.点击【设置】→【函数选择】,在“函数”栏下拉列表中选择ExpDec1,大家选择函数要视具体情况而定,如这里的ExpDec1,ExpDec2,ExpDec3,ExpGro等分别代表单指数衰减,双指数衰减,三指数衰减,指数增长等

Origin 2021如何对数据进行非线性曲线拟合?

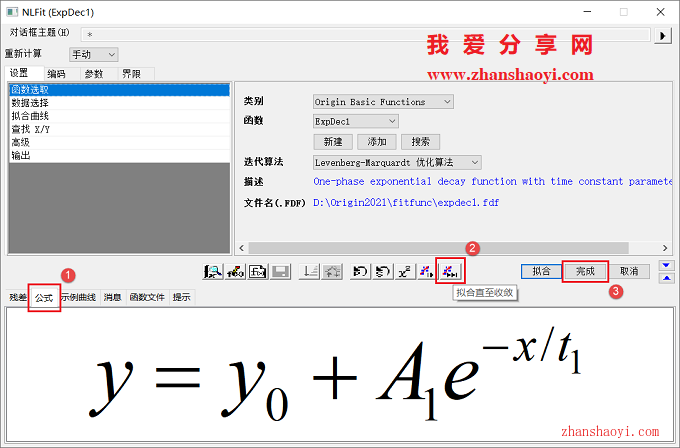

9.点击【公式】可以看到该函数对应的公式,点击如下图中的【拟合直至收敛】按钮,然后点击【完成】

Origin 2021如何对数据进行非线性曲线拟合?

10.弹出如下窗口,选择是否要切换到报告表,点击【确定】

Origin 2021如何对数据进行非线性曲线拟合?

11.可以看到拟合曲线如下,拟合后会在原先的工作簿中同时生成一个报告

Origin 2021如何对数据进行非线性曲线拟合?

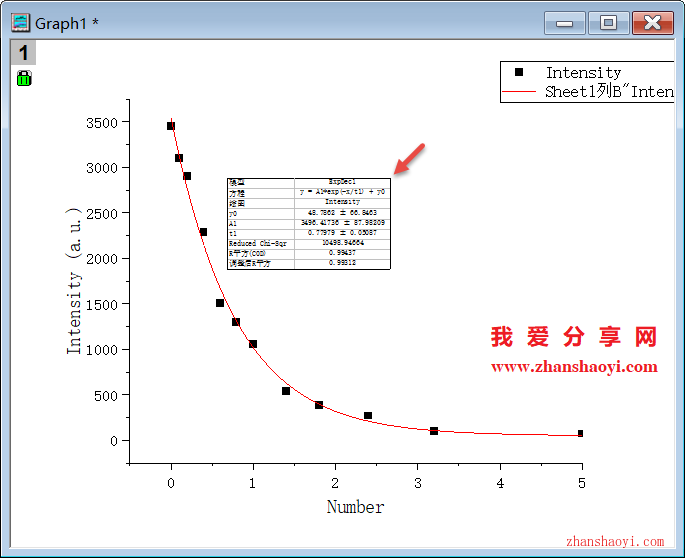

12.拟合公式中的几个参数,如下图所示:

Origin 2021如何对数据进行非线性曲线拟合?

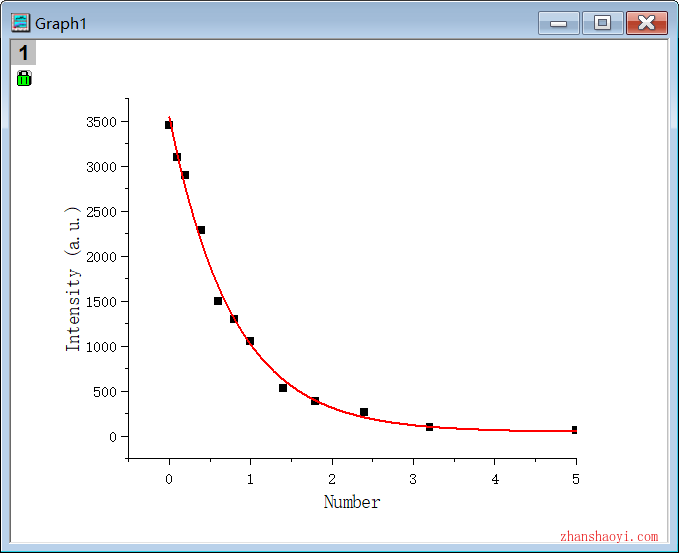

13.最后,双击线体可修改线宽、删除多余信息等再导出数据图即可

Origin 2021如何对数据进行非线性曲线拟合?
