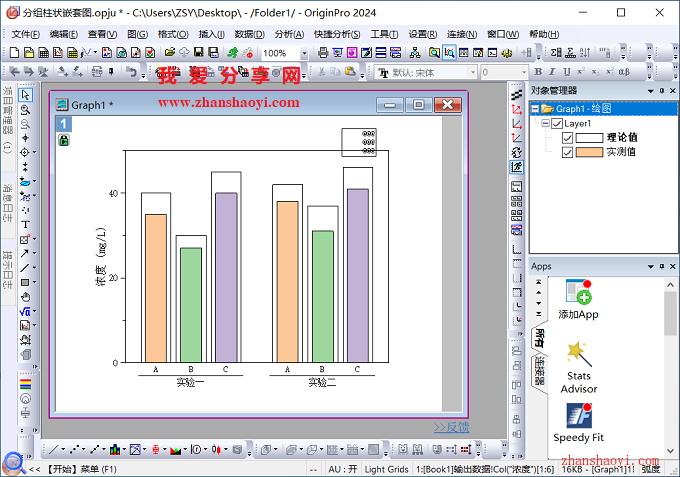

本期给大家分享在Origin中绘制分组柱状嵌套图,通过柱形的宽窄及颜色来区分不同系列,柱形图的长短则反映数值的大小分布,直观易读;另外,较传统的簇状柱形图,它的优点是还可以节省横向空间;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

操作步骤

1、先打开Origin 2024软件,然后在Book1中输入如下示例数据,为两组实验室数据,建议将数值较大列放在靠前位置,并选中所有数据;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

2、第一步,插入多因子分组柱状图,点击菜单栏中【绘图】→【分组图】→【多因子分组柱状图】;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

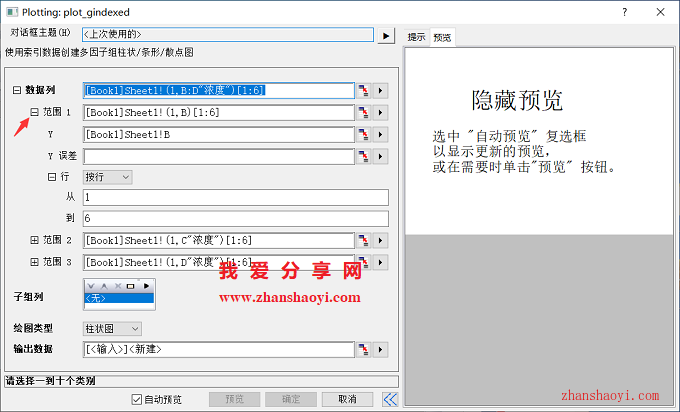

3、打开如下对话框中,点击「数据列」左边按钮展开选项,在范围1中,Y栏选择C(Y)列数据,再将范围2栏选择D(Y)列数据,勾选下面的【自动预览】,在下面的子组列这里,依次点击「右拉小三角」,选择A列和B列作为索引列,在对话框的右边可以看到预览图,设置完成之后点击【确定】;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

4、插入的多因子分组柱状图效果如下:

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

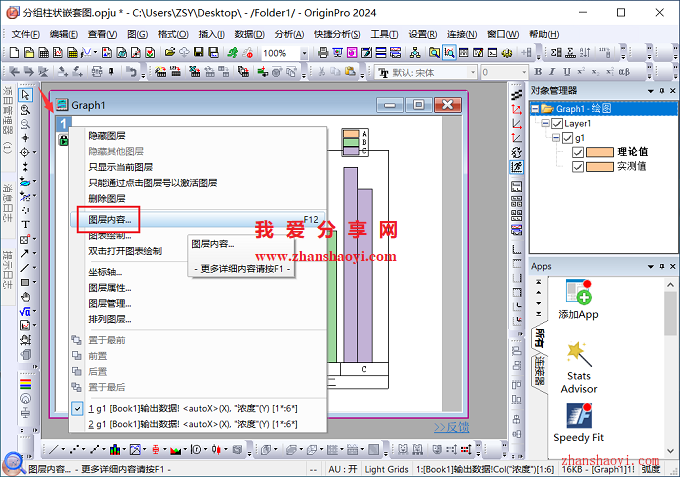

5、第二步,设置柱形嵌套效果,右击左上角的图层标识「1」选择【图层内容】

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

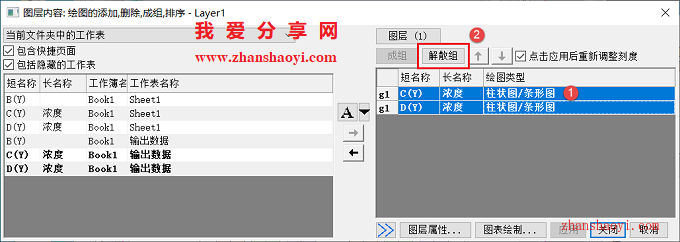

6、打开如下对话框,先单击选中C(Y)和D(Y)列,然后点击【解散组】,再点击【确定】退出;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

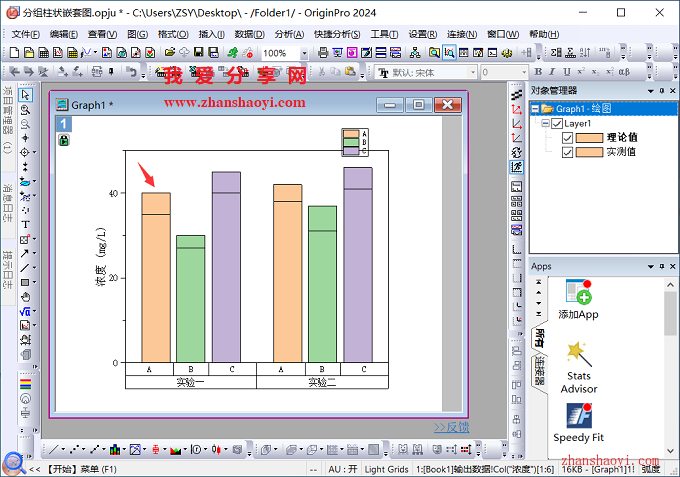

7、修改后的柱状图效果如下,小柱形嵌套至大柱状图中,下面双击图表柱形调整其宽度;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

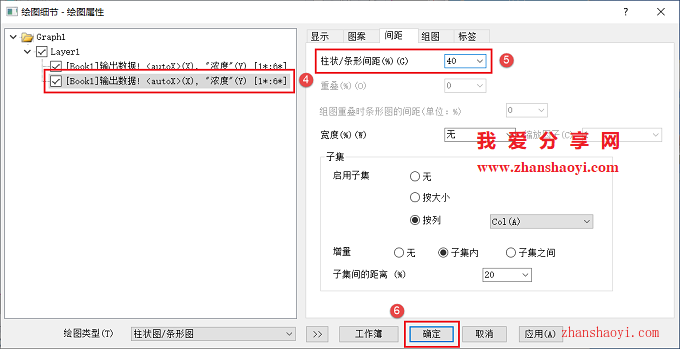

8、设置第一组柱形的宽度,这里将柱状/条形间距设置为15%;继续设置第二组柱形的宽度,这里将柱状/条形间距设置为40%,然后点击【确定】退出;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

9、修改后的柱形嵌套效果如下,面双击图表中大柱形调整其填充色;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

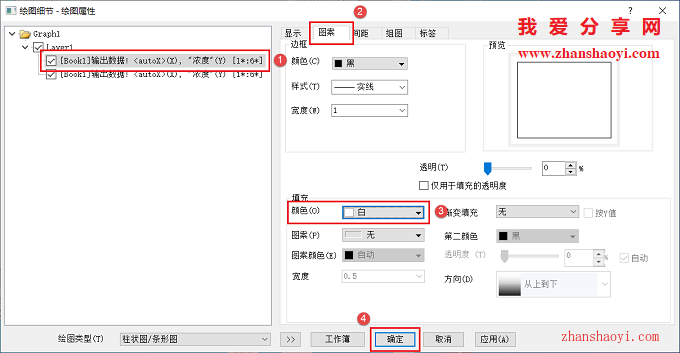

10、这里将第一组柱形的颜色设置为白色隐藏柱形;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

11、初步完成分组柱状嵌套图效果如下,第三步,调整表格刻度标签显示,双击图表下方的表格;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

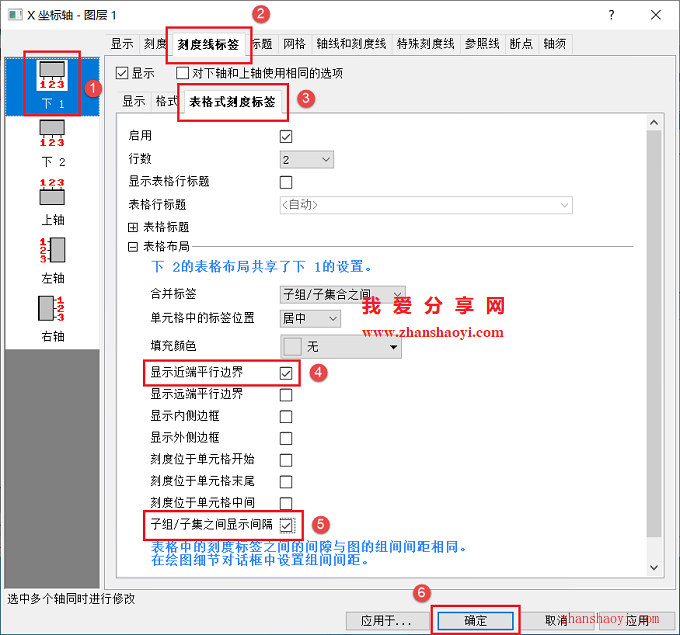

12、打开如下对话框,先点击左边【下1】,再点击【刻度线标签】选项卡,并选择下方【表格式刻度线】选项卡,下面只勾选【显示近端平行边界】和【子组/子集之间显示间隔】两处,设置完成后点击【确定】退出;

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

13、修改后的图表显示效果如下:

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!

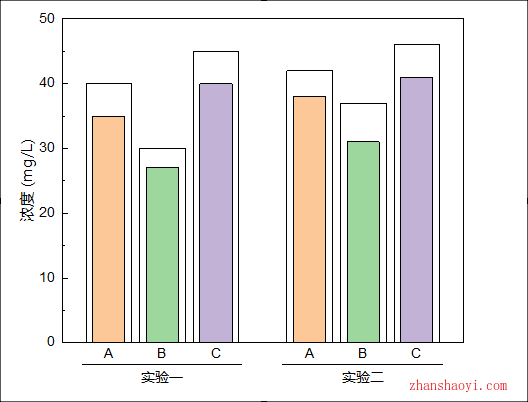

14、最后,再修改字体字号和删除图例,完成分组柱状嵌套图效果如下,有需要的小伙伴赶紧试试~~

Origin 2024中绘制分组柱状嵌套图,对比分析更直观易读!
