本期给大家分享在Origin中绘制分组嵌套柱状图，通过柱形的宽窄及颜色来区分不同系列，柱形图的长短则反映数值的大小分布，数据更直观易读；另外，较传统的柱形图，它的优点是还可以节省横向图形空间；
操作步骤：

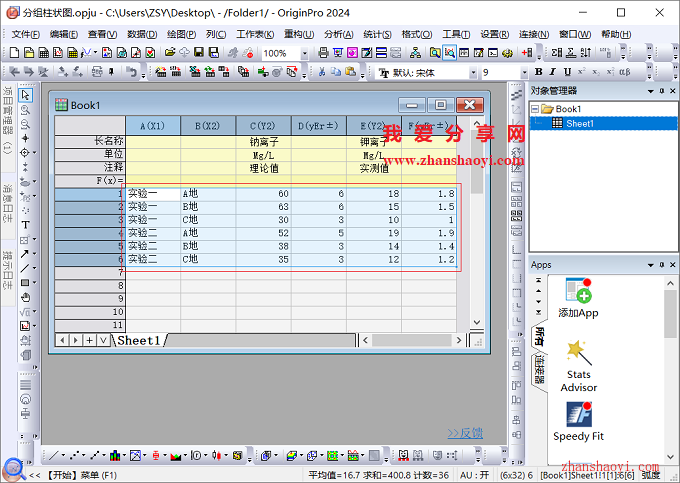

1、先打开Origin 2024软件，然后在Book1中输入如下示例数据并选中所有数据，为2组实验室数据；
2、点击上方菜单栏中【绘图】→【分组图】→【多因子分组柱状图】；

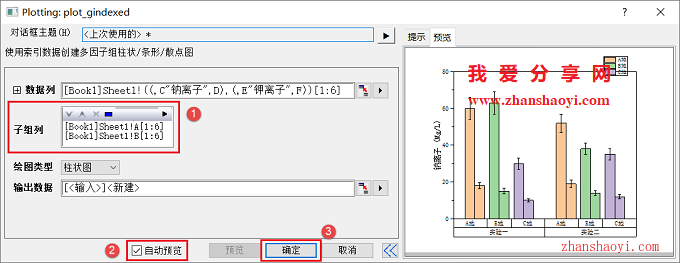

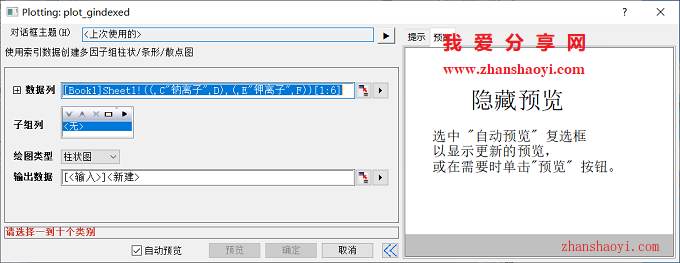

3、打开如下对话框，先在组列栏中选择A(X)和B(X)列，再勾选【自动预览】，点击【确定】退出；

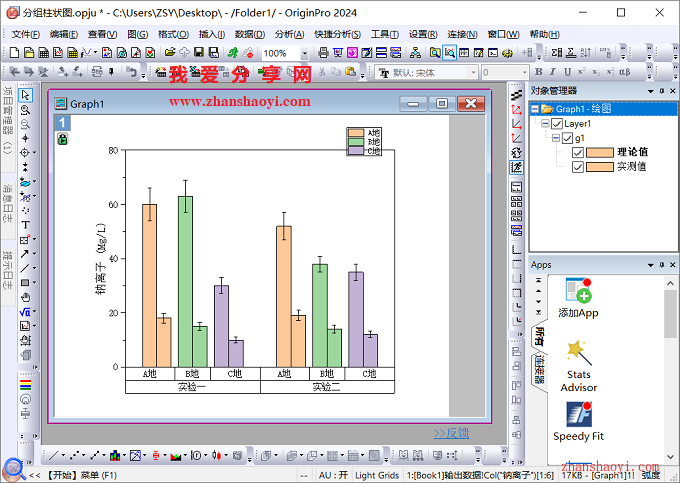

4、默认绘制的分组柱状图效果如下：
5、第二步，设置柱形嵌套效果，右击图表左上角的图层标识「1」选择【图层内容】；

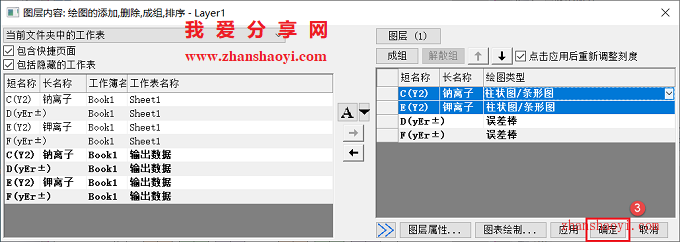

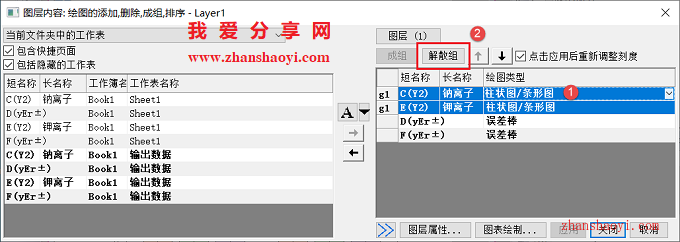

6、打开如下对话框，先单击选中C/E列，然后点击【解散组】按钮，再点击【确定】退出；

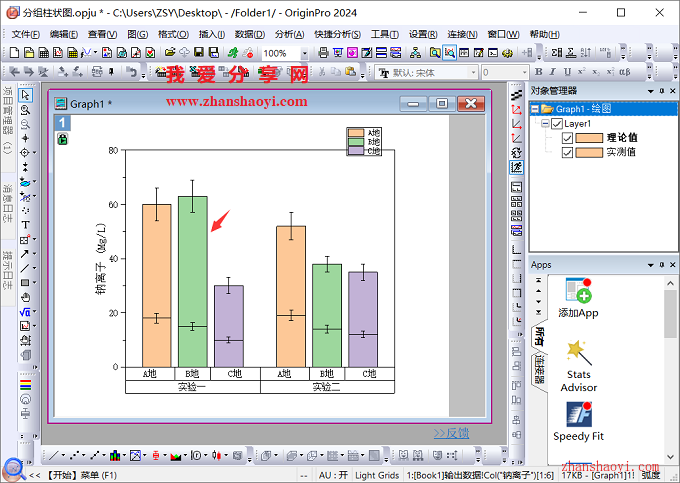

7、修改后分组柱状图效果如下，继续双击长柱形图；

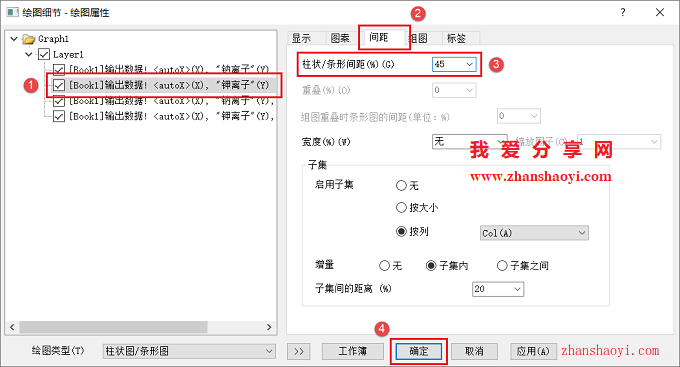

8、打开如下对话框，先选中左侧第二组柱状图，再点击【间距】选项卡，将柱状/条形间距(%)设置为45，点击【确定】退出；
9、如下修改后分组嵌套柱状图效果如下，第三步，调整柱形填充色，下面继续双击长柱形图；

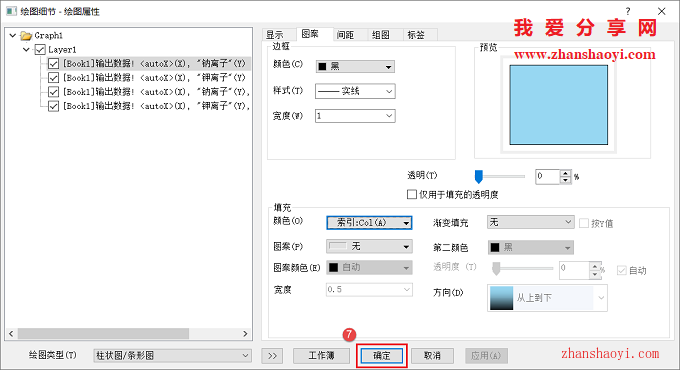

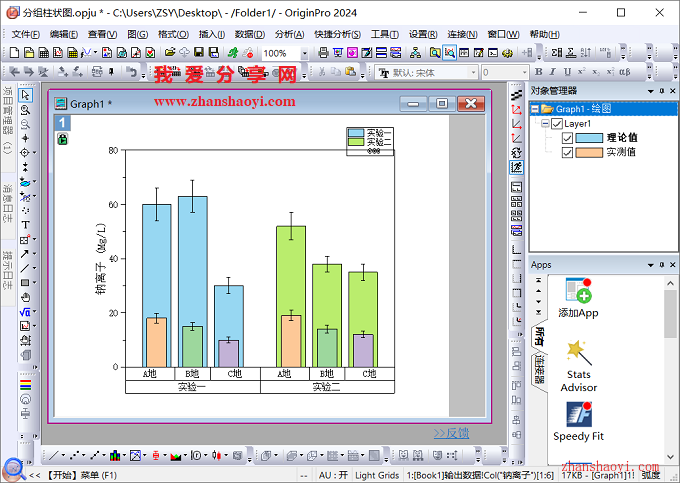

10、先选中左侧第一组柱状图，颜色按A列索引，用户可根据实际调整填充颜色，修改后的分组柱状图效果如下：

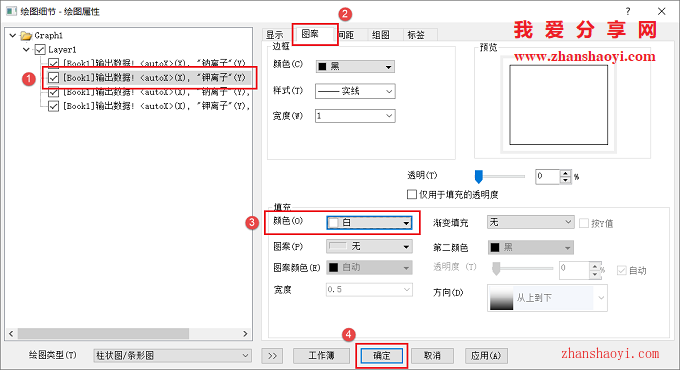

11、先选中左侧第二组柱状图，图案填充颜色设为单色白色，然后点击【确定】退出；

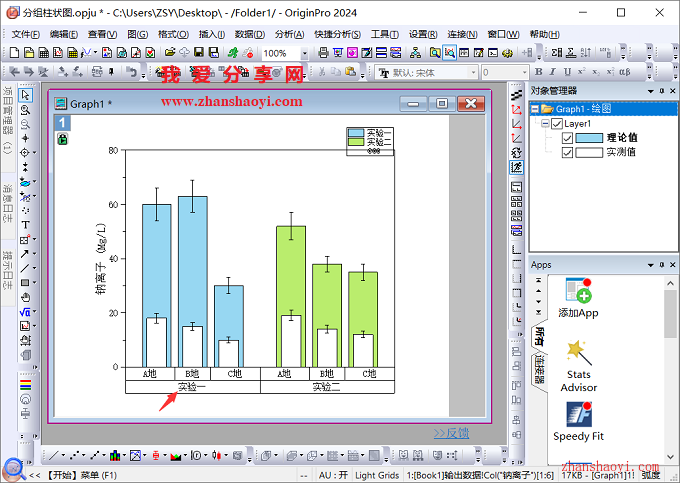

12、初步完成分组柱状图效果如下，第四步，调整表格刻度标签显示，双击图表下方的表格中底行文字；

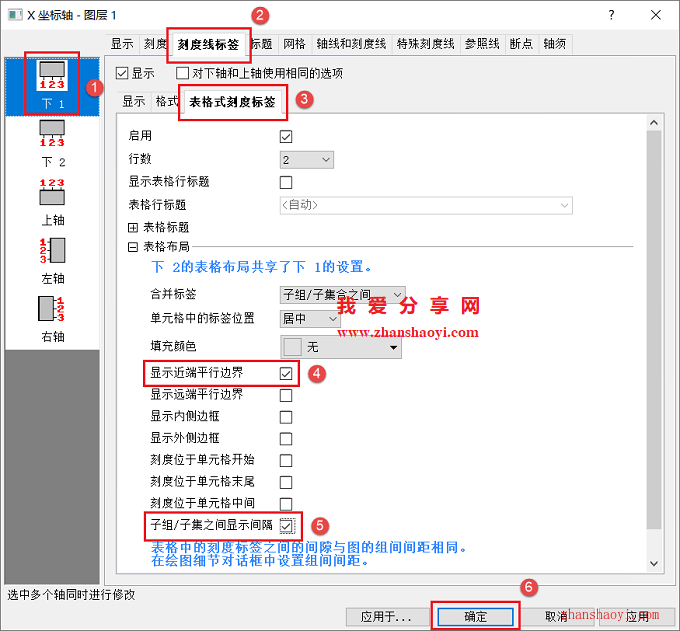

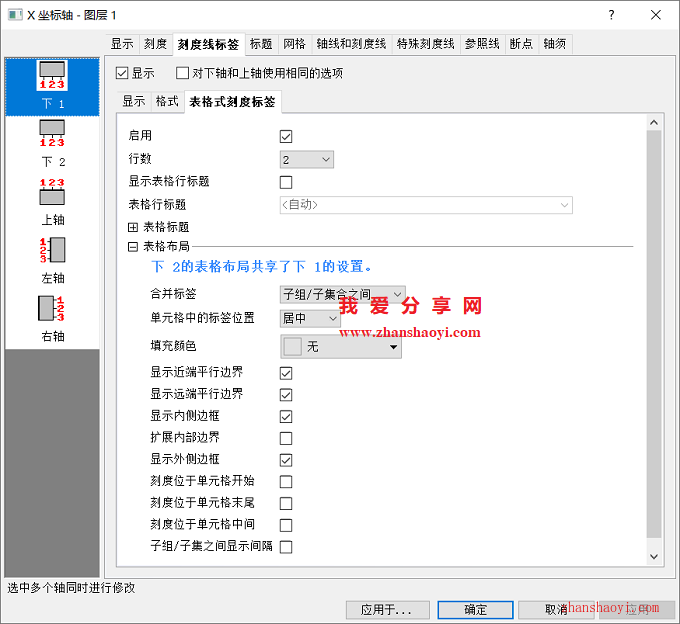

13、打开如下对话框，先点击左边【下1】，再点击【刻度线标签】选项卡，并选择下方【表格式刻度线】选项卡，下面只勾选【显示近端平行边界】和【子组/子集之间显示间隔】两处，设置完成后点击【确定】退出；
14、修改后的分组嵌套柱状图效果如下：

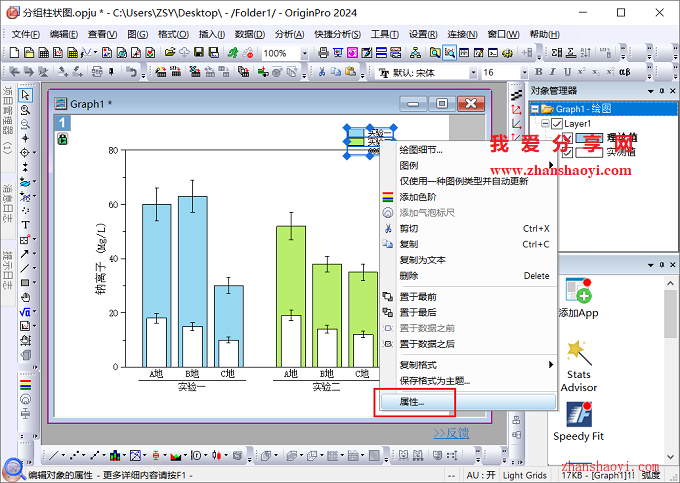

15、第五步，调整图例显示，下图中的图例显示的不正确，鼠标右击图例选择【属性】；

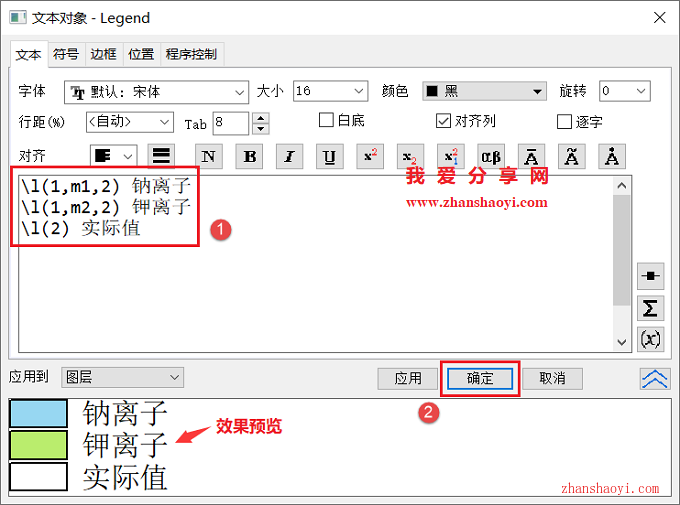

16、修改图例内容如下，并取消边框，然后点击【确定】退出；

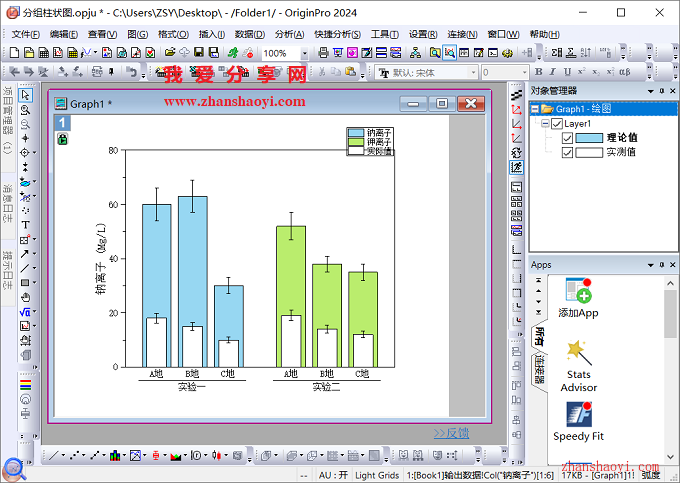

17、修改后的图例显示效果如下：

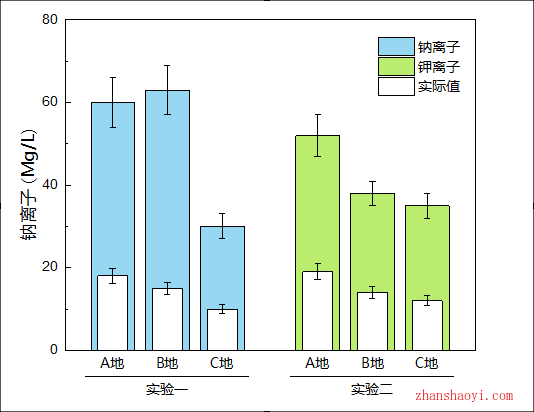

18、最后，修改文字字体大小和样式等，完成分组嵌套柱状图如下：
