SolidWorks工程图中如何标示出180°的角?

2021年6月27日21:40:53SolidWorks工程图中如何标示出180°的角?已关闭评论 600

细心的用户肯定有发现SolidWorks工程图中是没有办法直接标示出一个180度的角,因为系统默认是一条直线了!但有些情况下我们需要特别标示180°的角,应该怎么做呢?

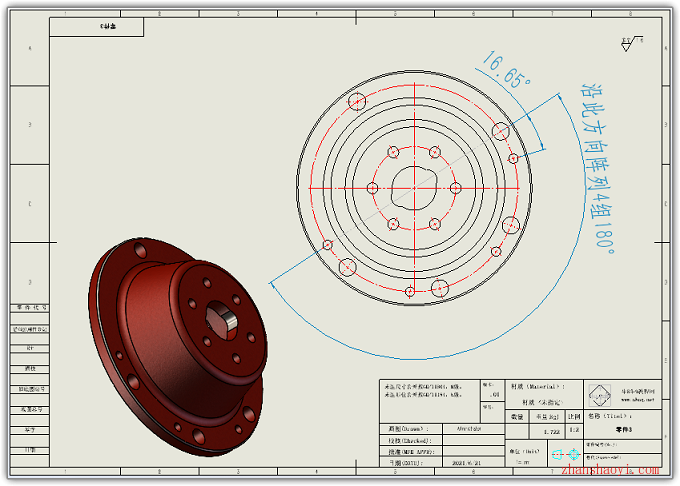

如在一个法兰面上,有一组180度方向阵列的螺丝孔,这种情况下我们就需要标示出这个180度的角出来。

SolidWorks工程图中如何标示出180°的角?

操作步骤

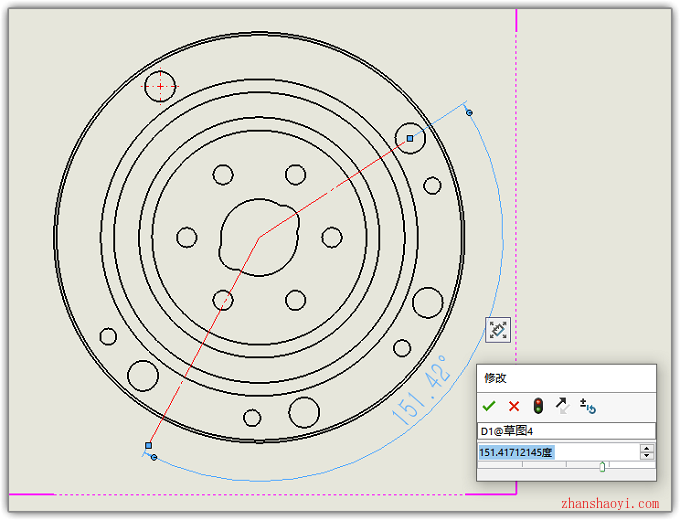

1、先做两个中心线,均通过大圆的中心点。其中一条通过任意一个螺丝孔的中心点,另一条与其形成小于180的任意角

SolidWorks工程图中如何标示出180°的角?

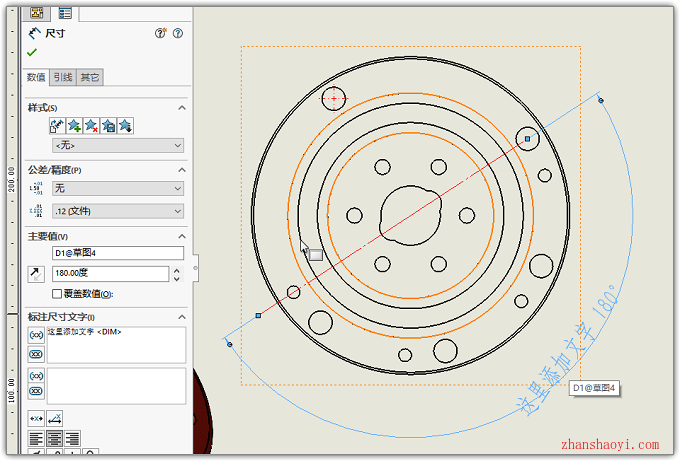

2、点击【智能尺寸】,输入角度为180度,如果需要其它描述也可以添加文字

SolidWorks工程图中如何标示出180°的角?

这样一个完美的180度角就标注好啦,开心~~
