SolidWorks工程图中画剖视图时剖切箭头方向与剖视图放置位置方向总相反如何解决？

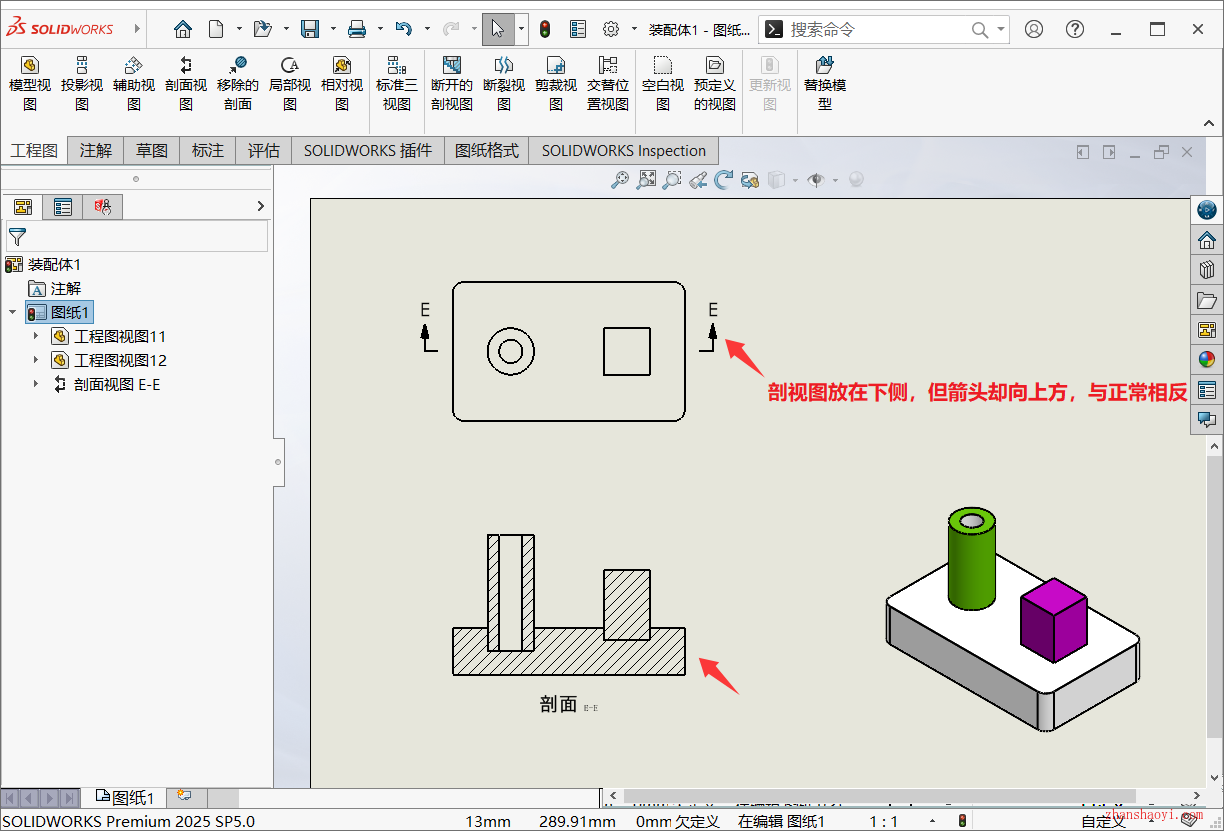

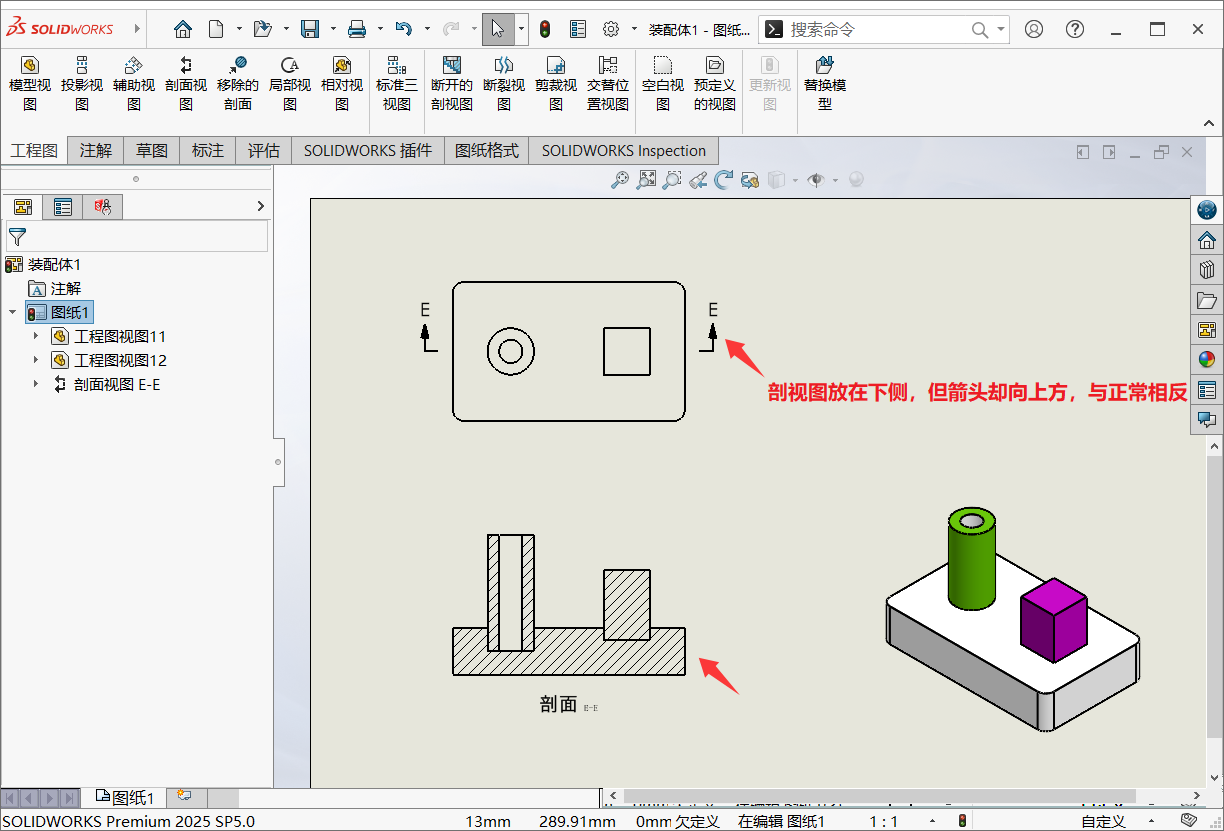

最近有小伙伴提问：SolidWorks工程图中画剖视图时，剖切符号的箭头朝向总是和剖视图放的位置相反，不符合国标，这是因为SolidWorks默认是「第三视角」，国外视角一般采用第三视角，而国内视角采用的是「第一视角」，SolidWorks工程图中如何实现剖切箭头方向随剖视图放置的方向调整自动调整？

操作步骤：

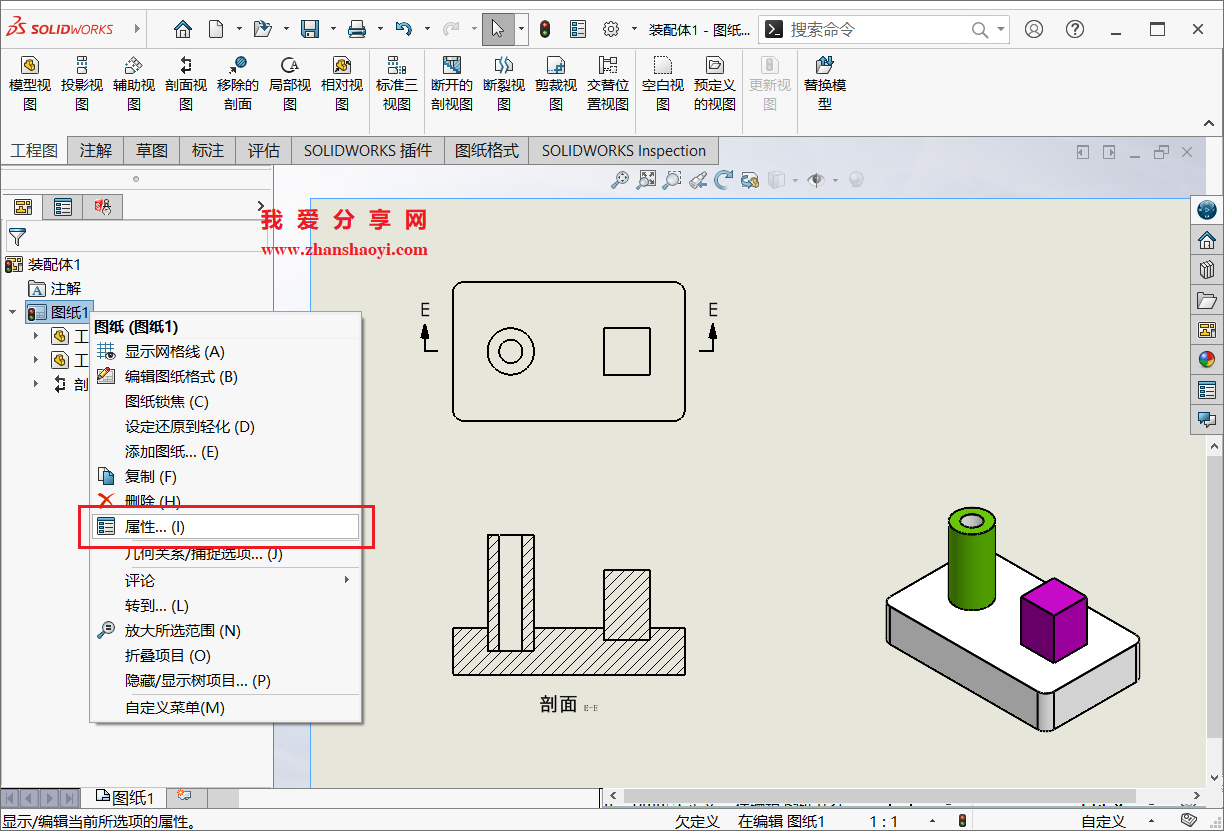

1、打开SolidWorks 2025软件，打开示例工程图文件，在左侧「图纸名」上选择【属性】选项；

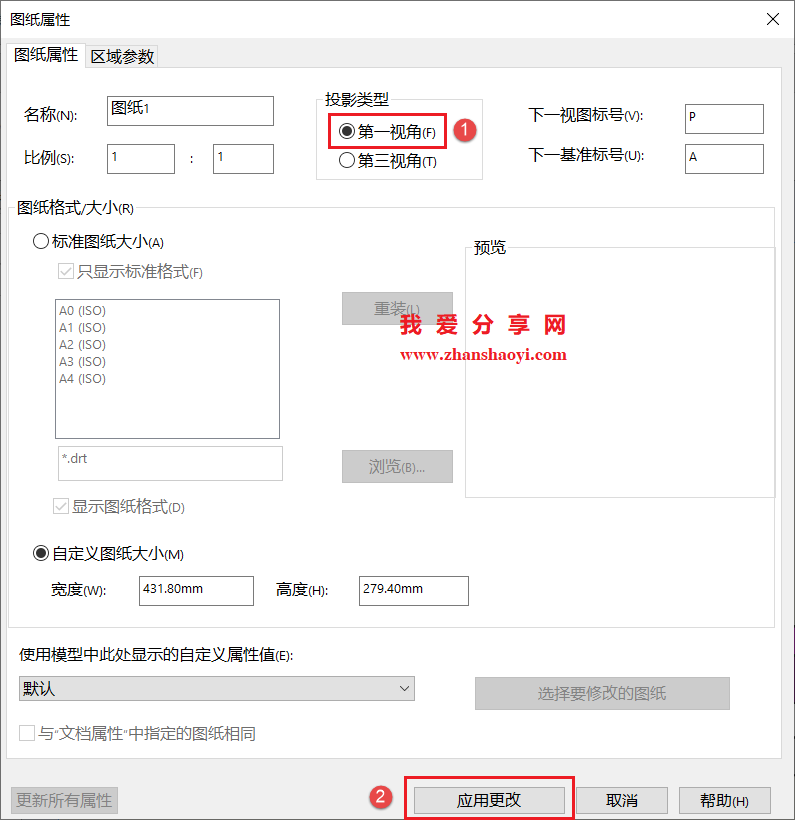

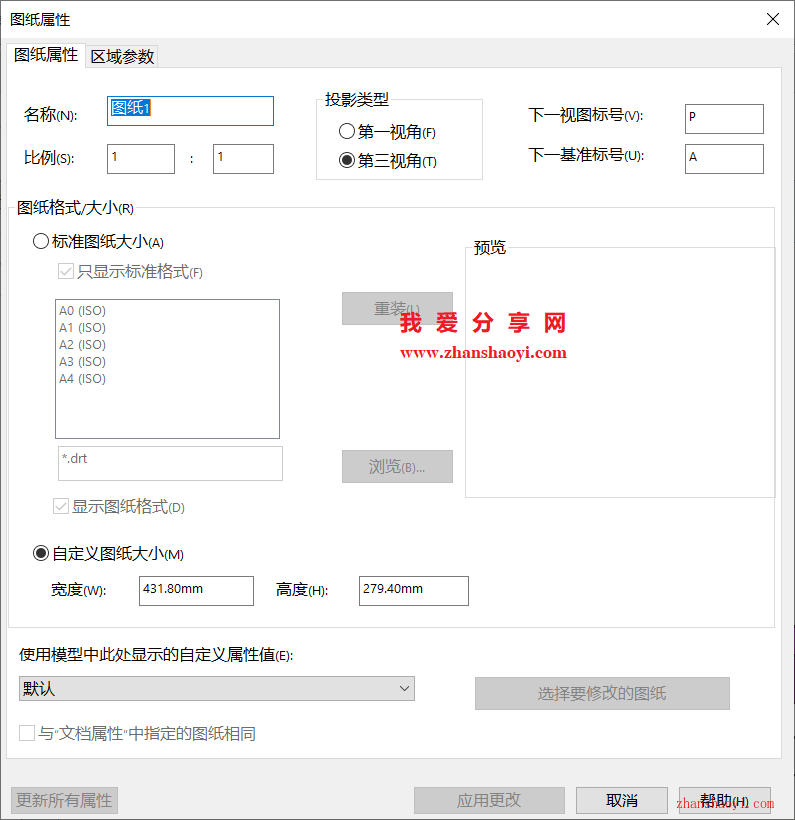

2、打开如下对话框，先勾选投影类型下的【第一视角】，然后点击【应用更改】；

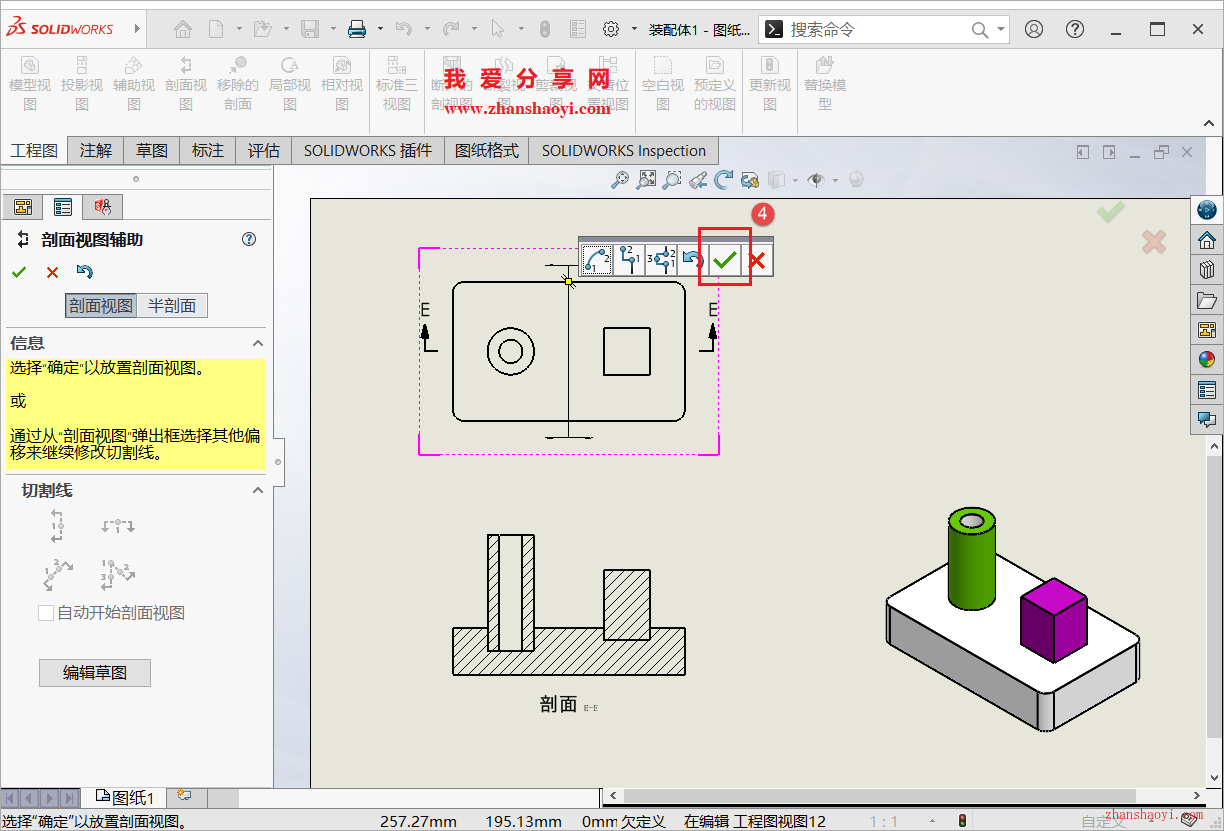

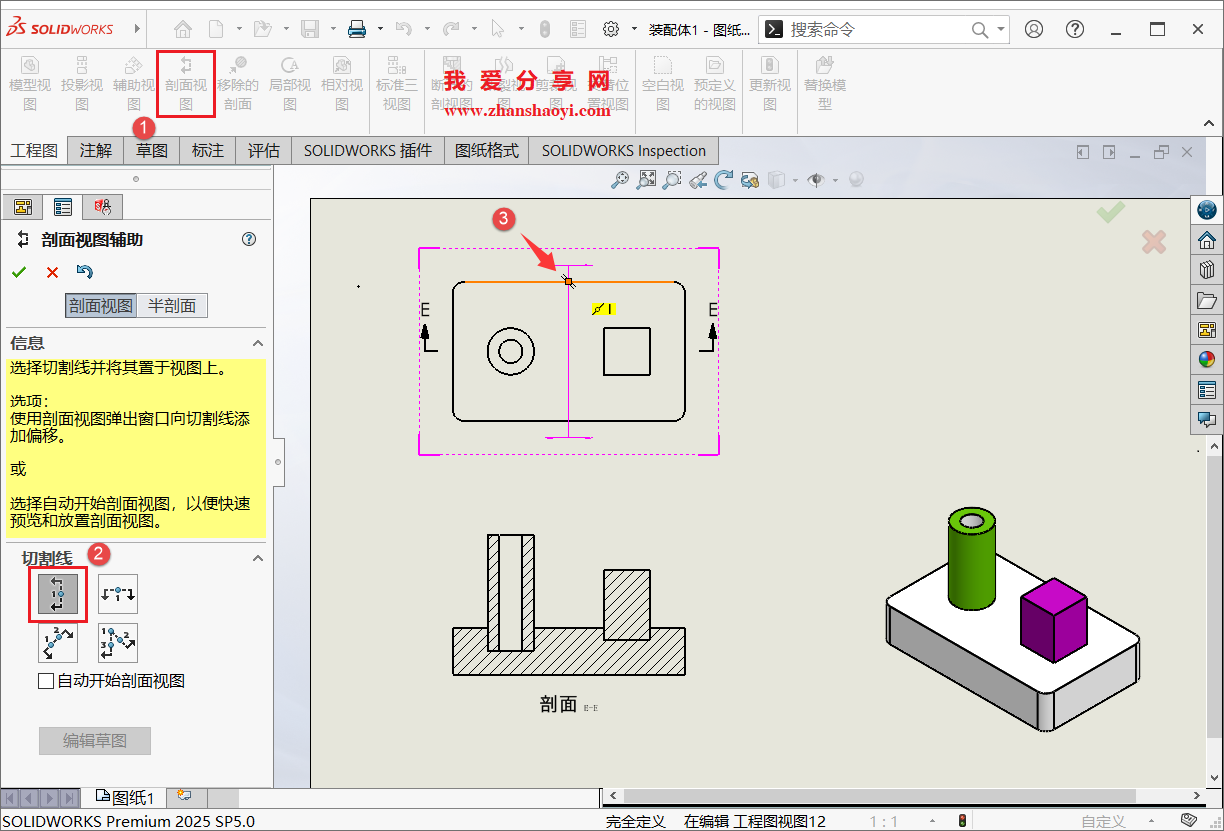

3、点击上方工具栏中【剖视图】，然后选择切割线，再在图形中选择剖切位置，点击【✓】按钮；

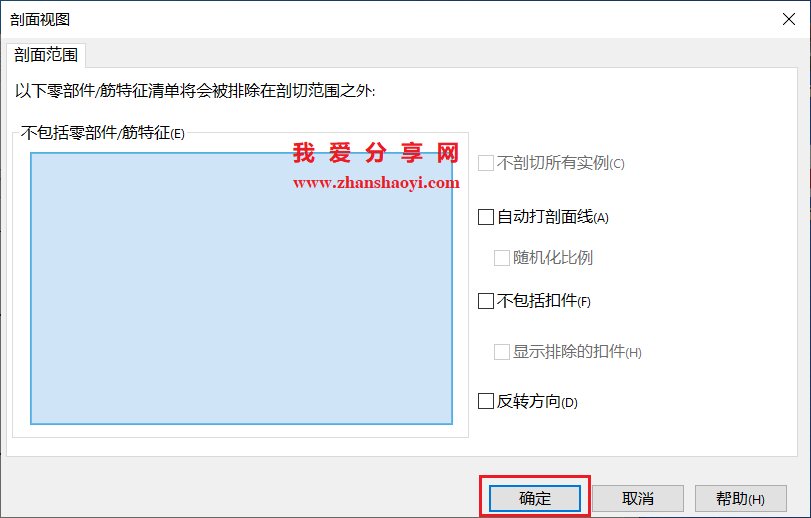

4、打开如下对话框，直接点击【确定】；

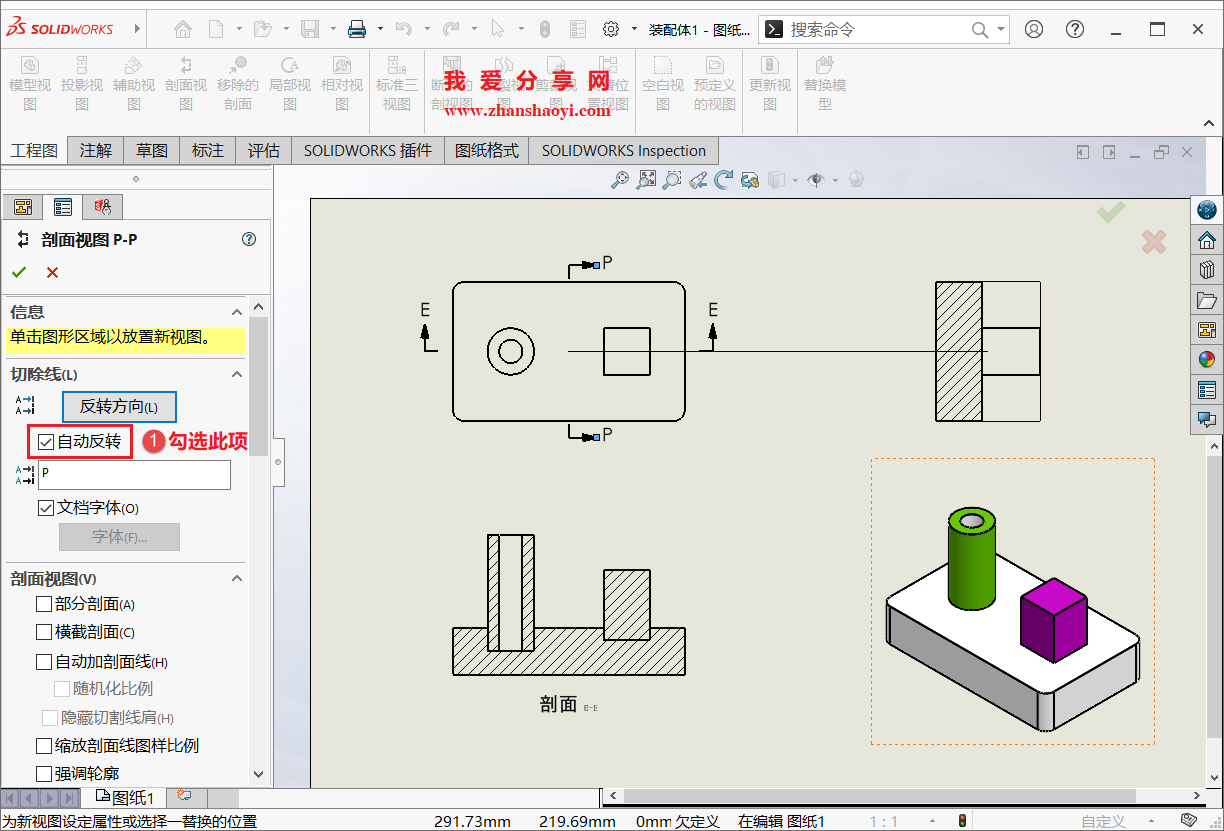

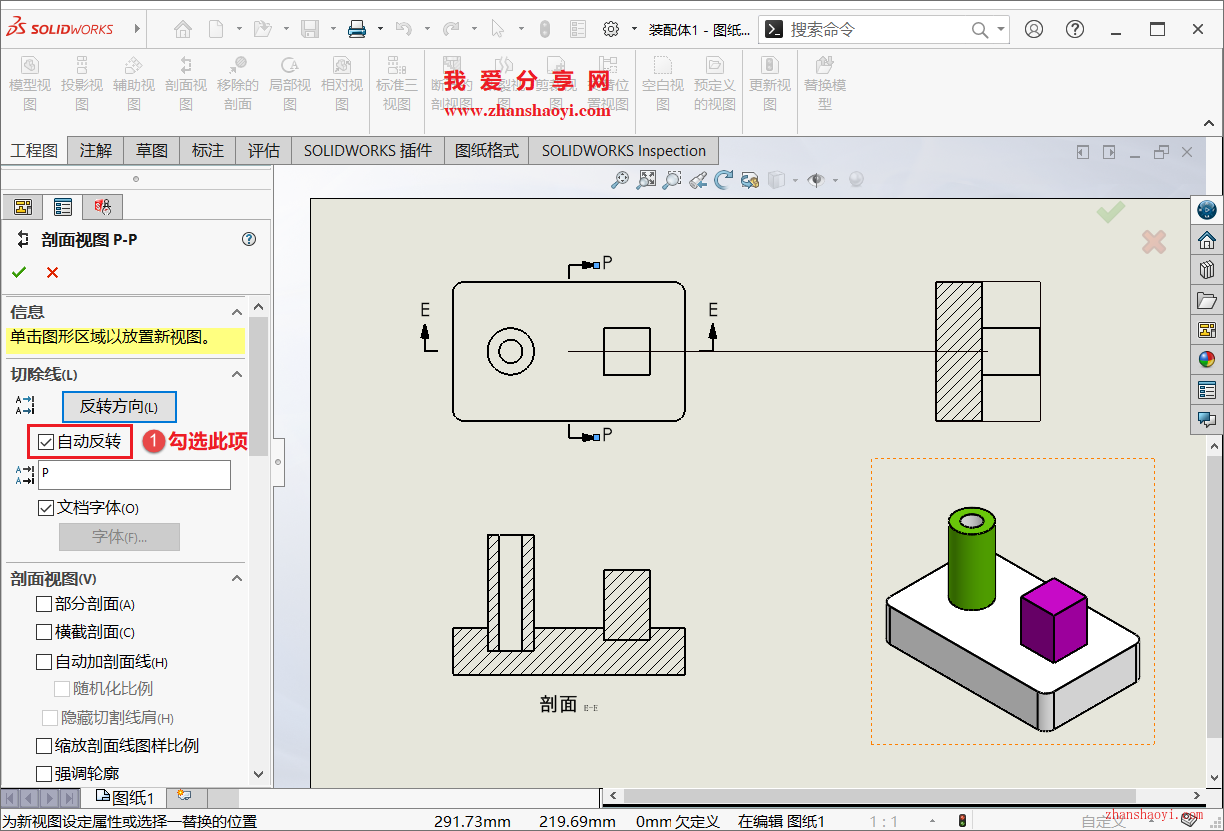

5、先在左侧栏中勾选【自动反转】，然后再放置新的剖视图；

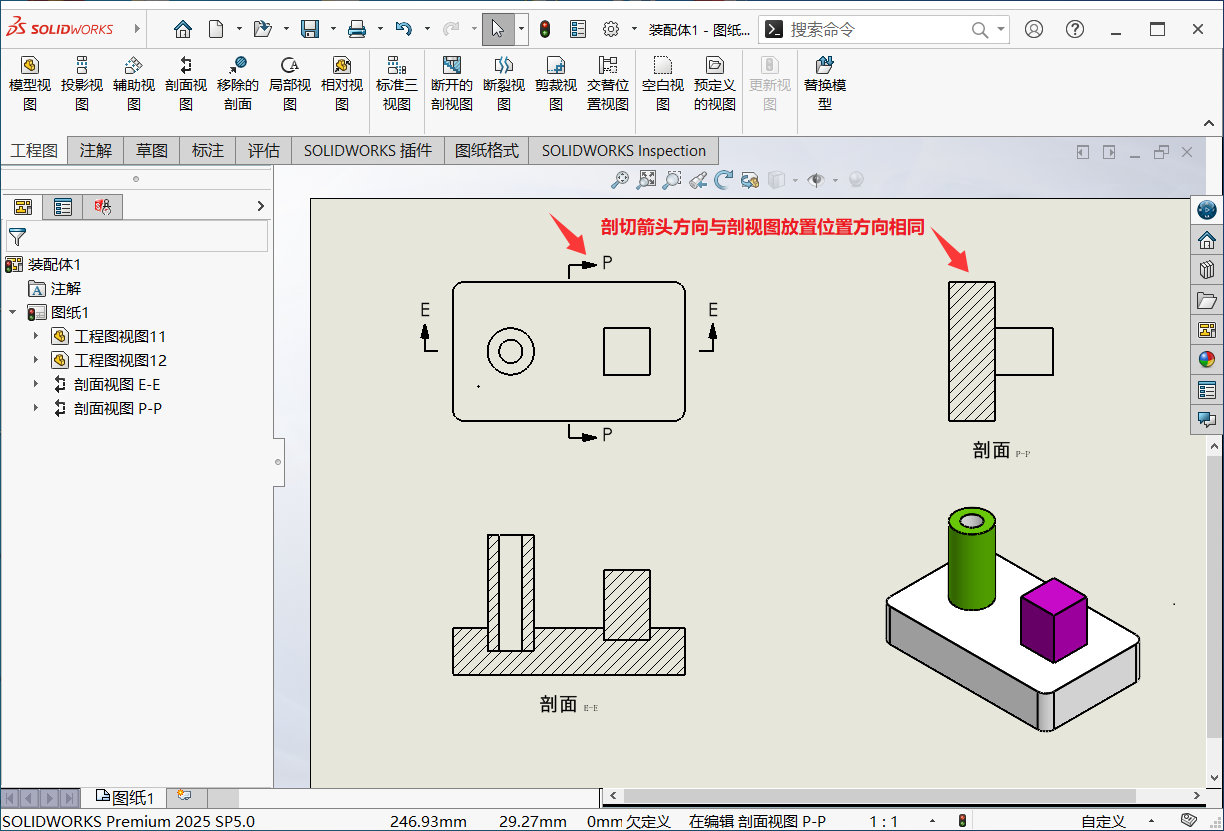

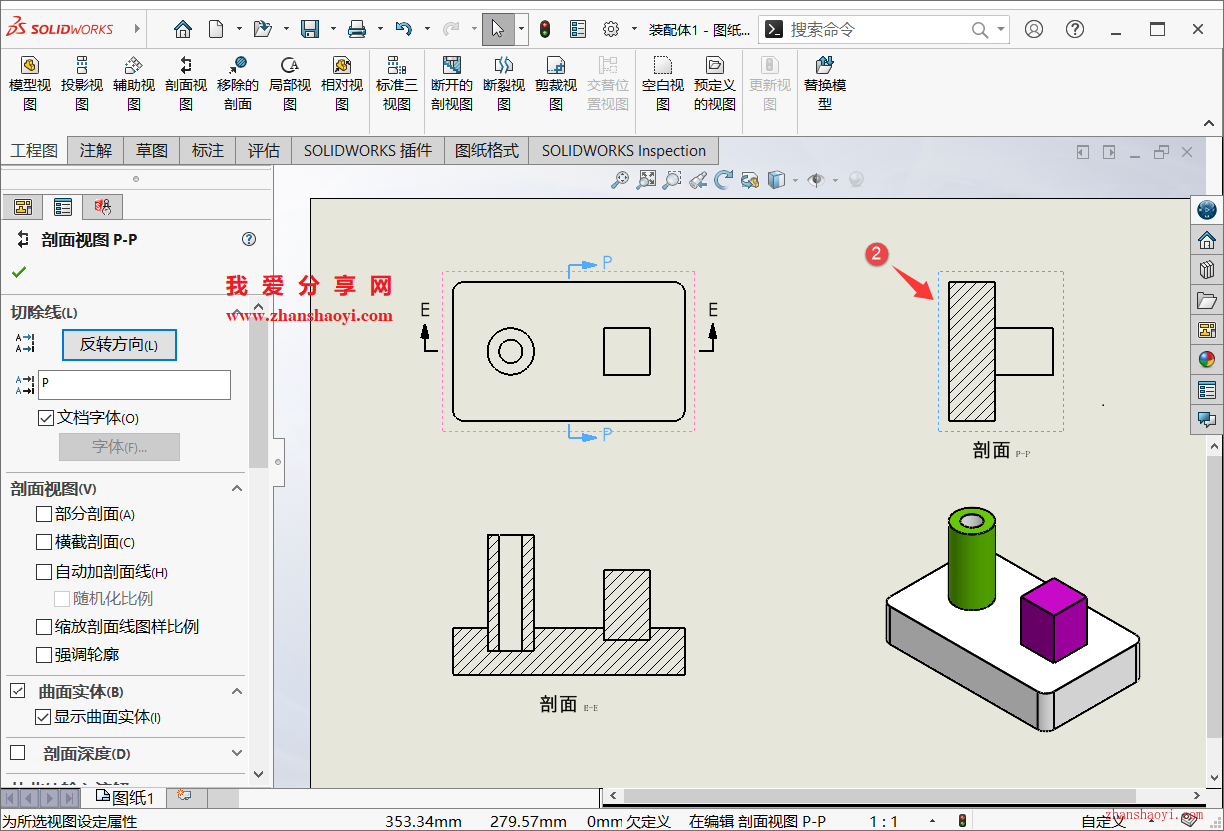

6、如下，新生成的右侧剖视图剖切箭头方向已与剖视图放置位置的方向保持一致（且且移动剖视图位置方向也自动同步调整），希望本文分享的内容对你有所帮助~~
