SolidWorks 2025工程图中如何更改剖面线样式？

最近有小伙伴提问：SolidWorks默认剖视图中剖面线不同零件填充样式相同，不易区分装配体/焊件中的不同零件，本期给大家分享通过更改SolidWorks工程图中剖面线填充样式，增强图纸视化效果；

操作步骤：

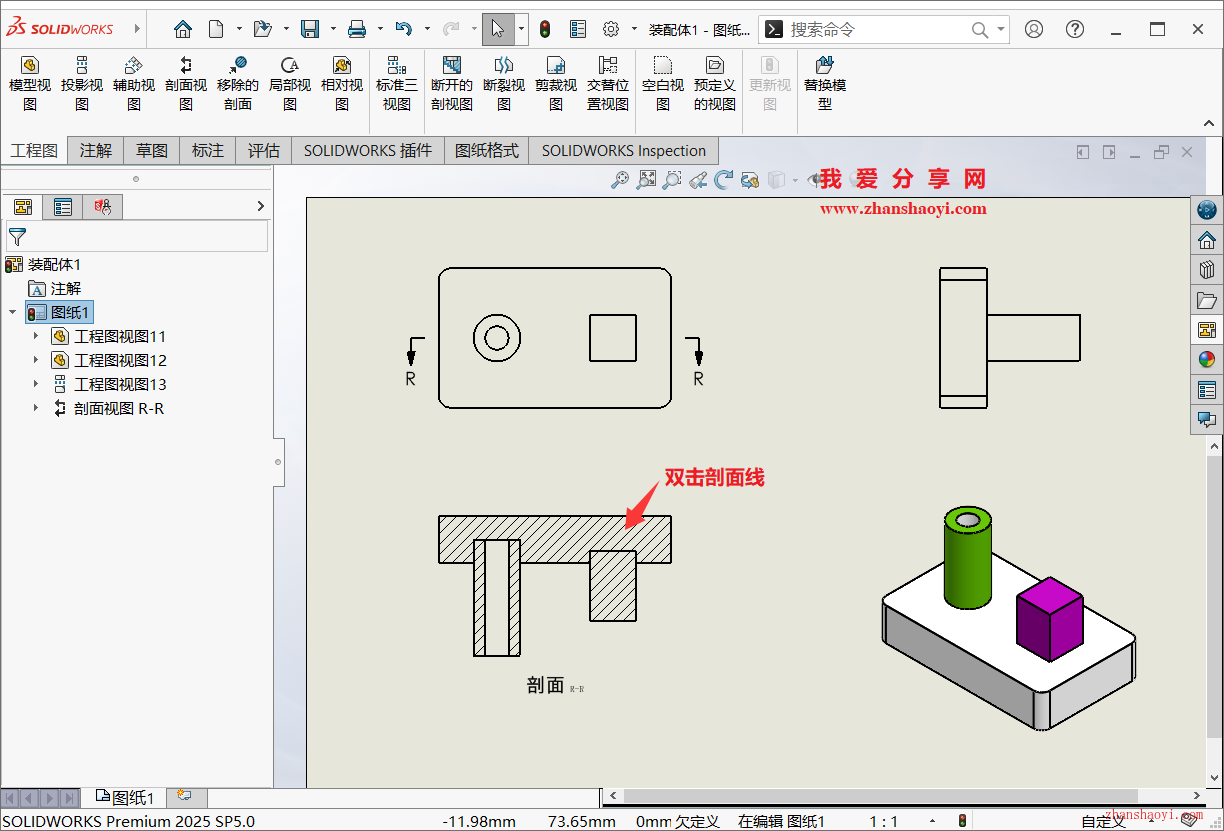

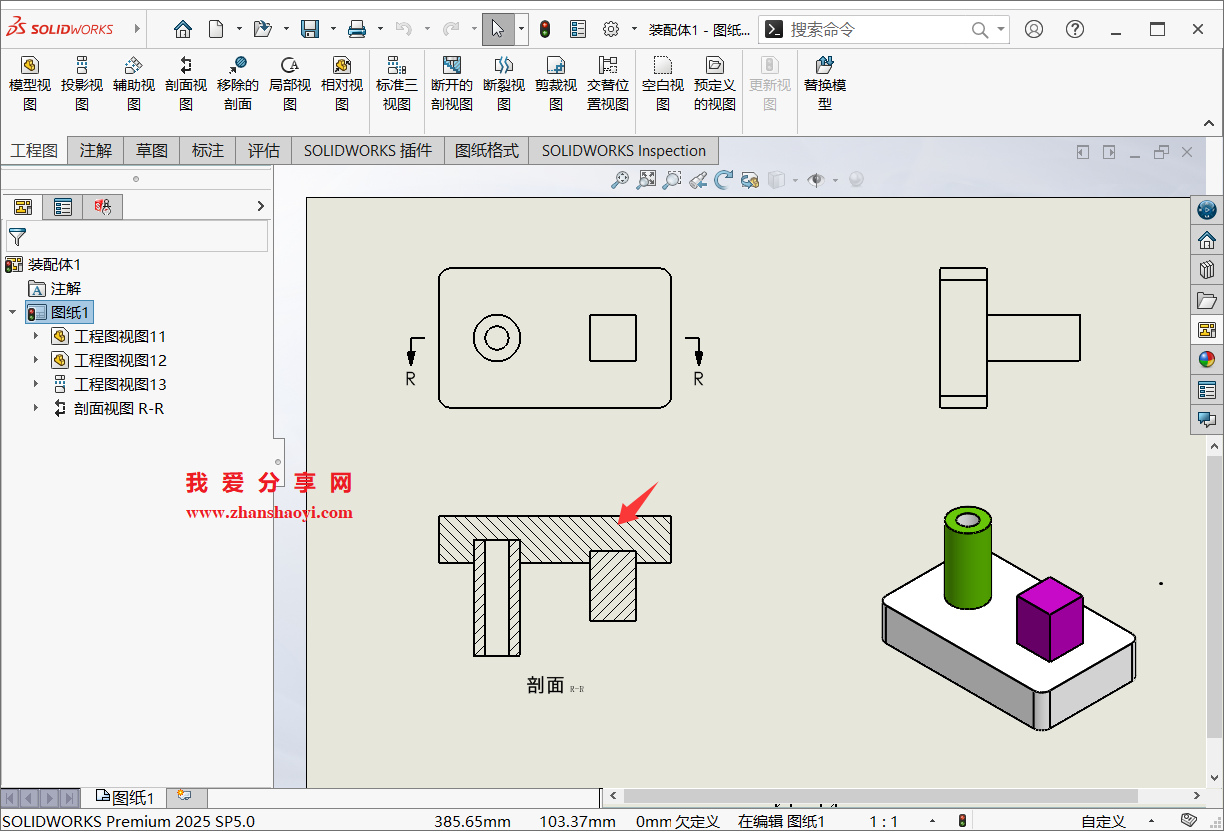

1、打开SolidWorks 2025软件，打开示例工程图文件，鼠标左键双击需要修改填充样式的剖面线；

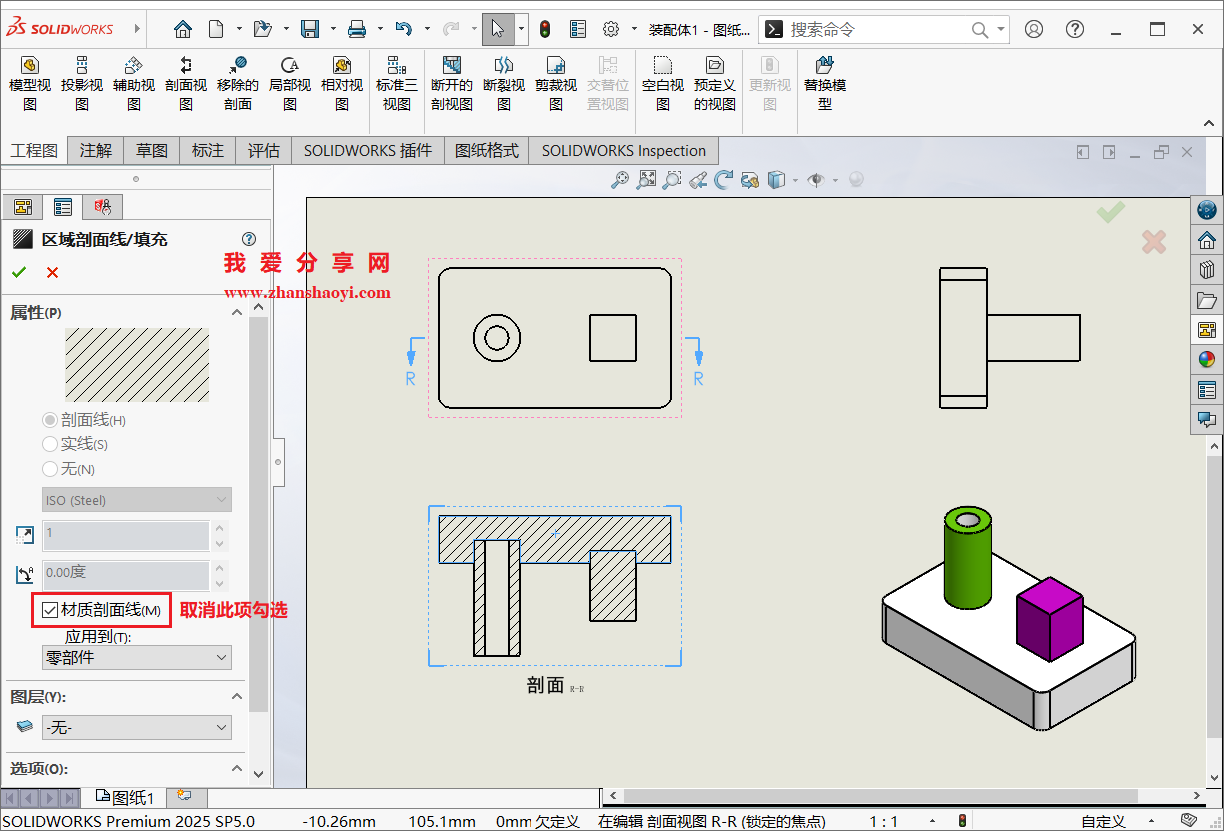

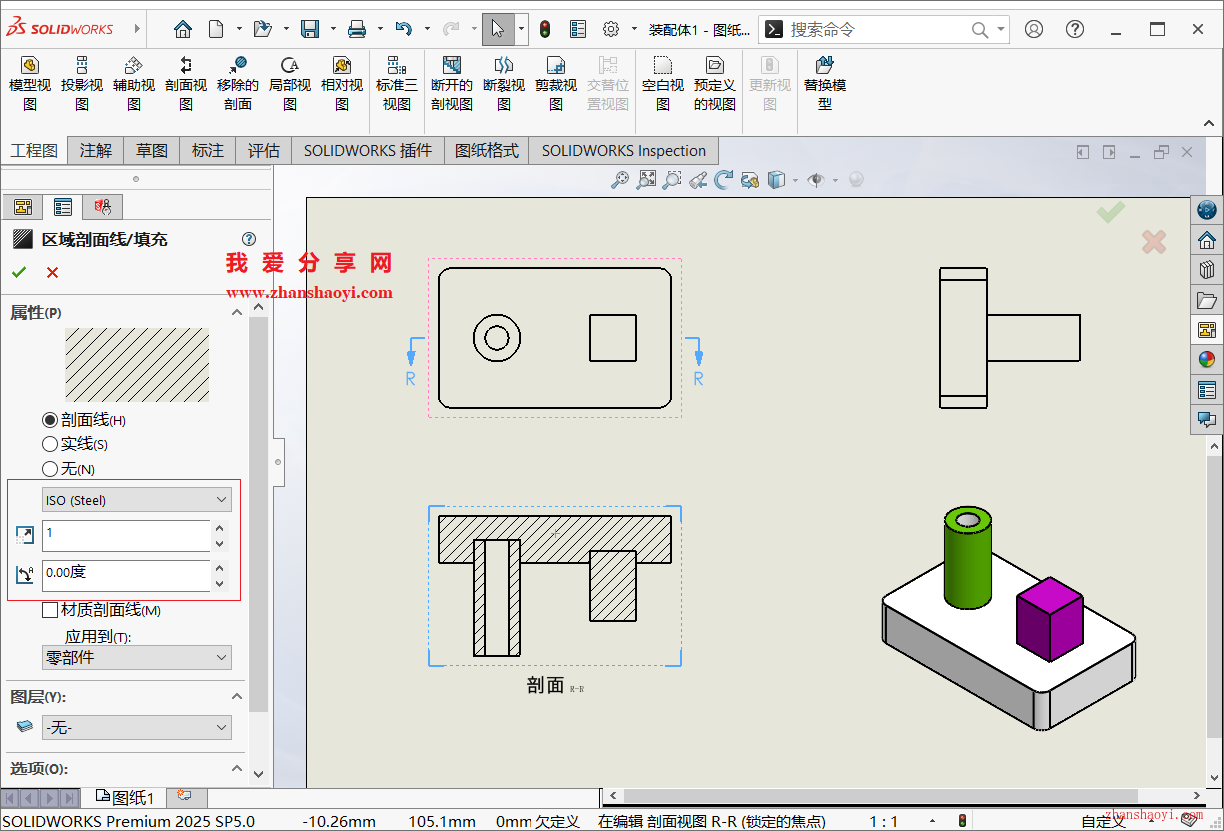

2、打开左侧「区域剖面线/填充」设置栏，用于调整剖面线参数，然后去除【材质剖面线】前方框的勾选；

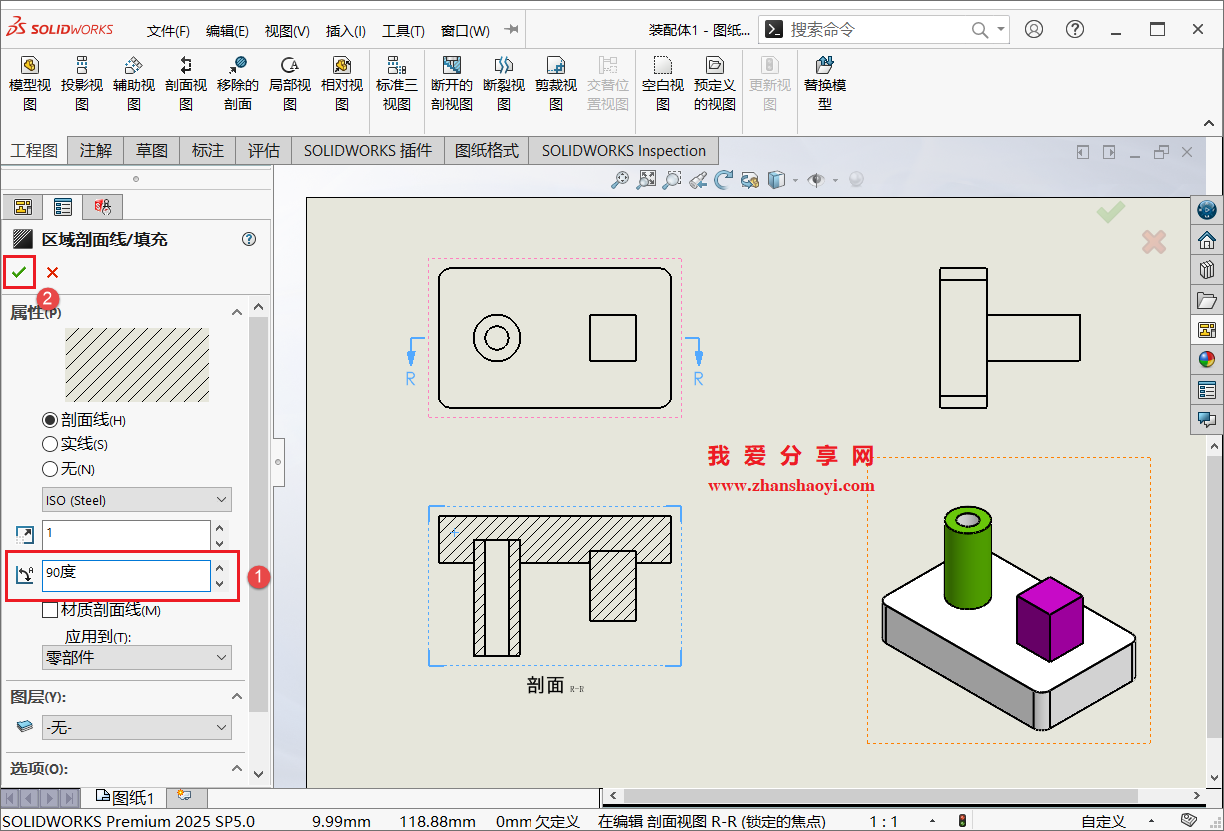

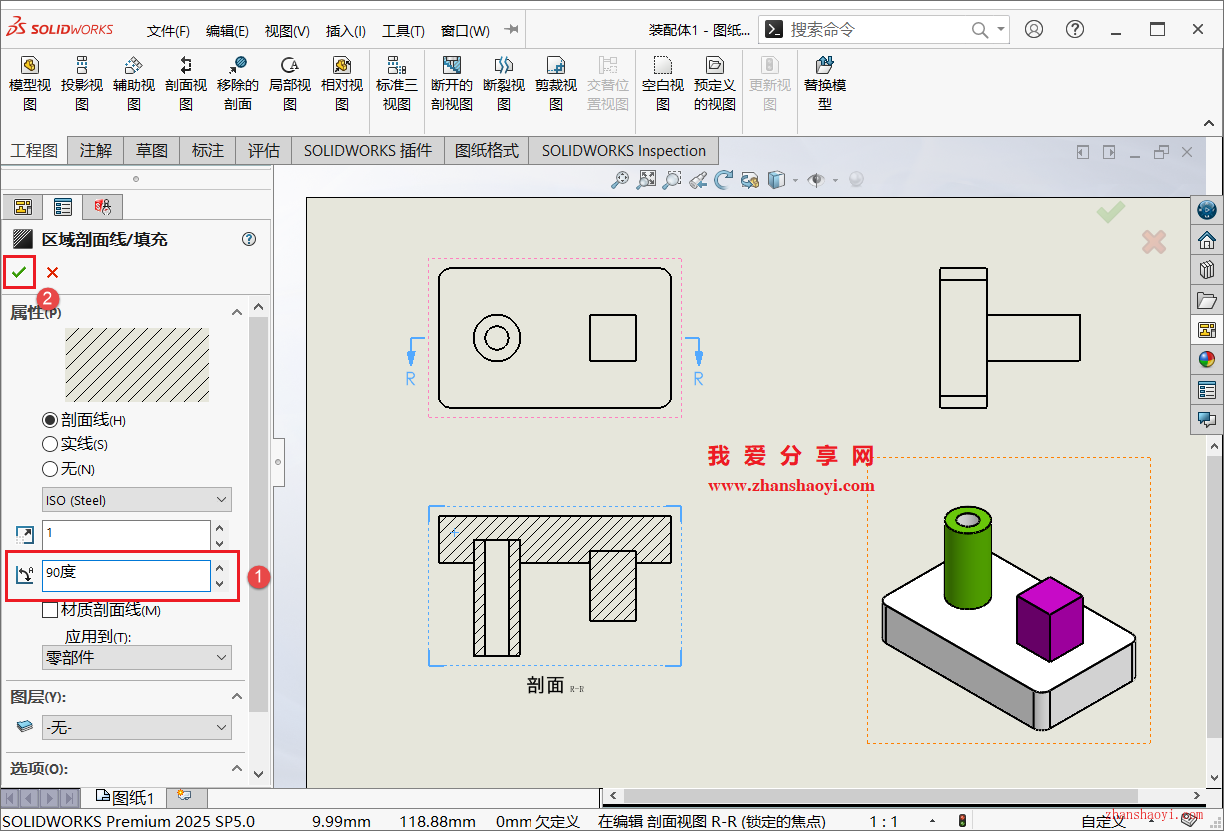

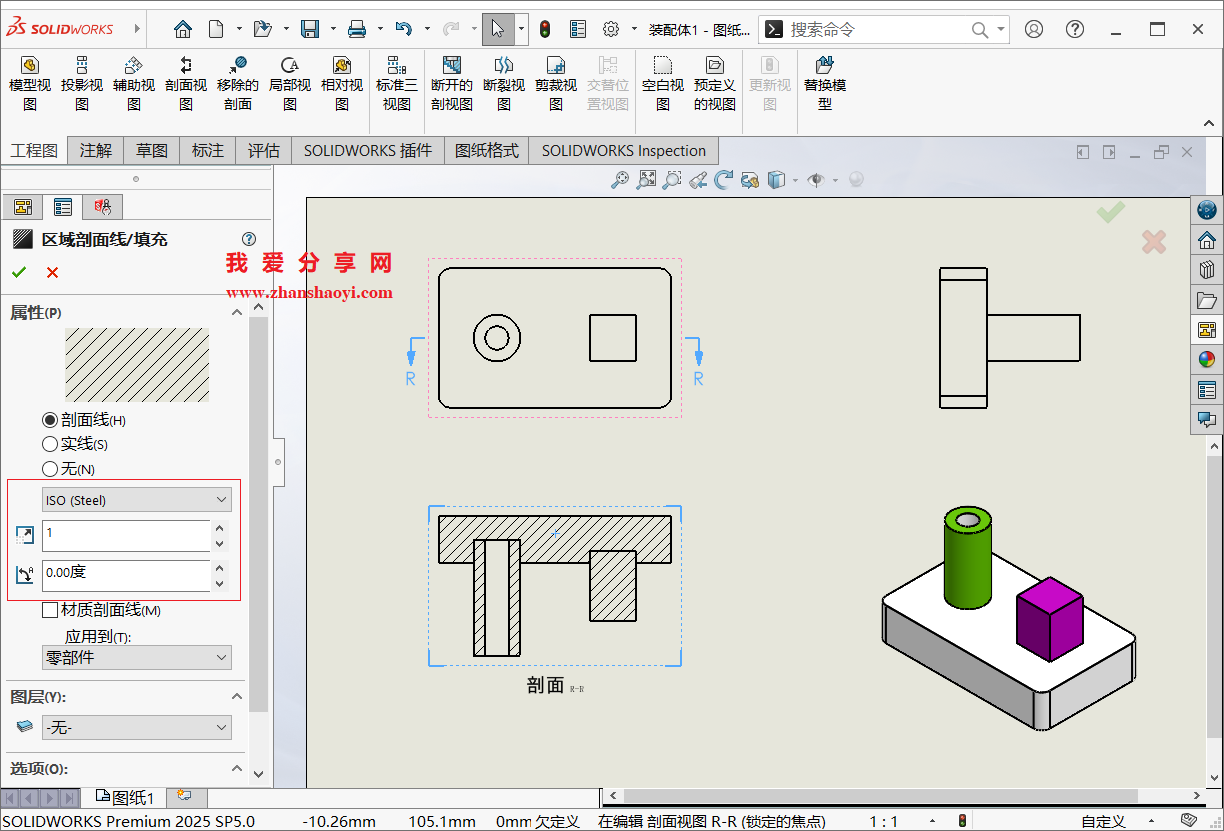

3、修改剖面线图样角度，这里先将角度修改为90°，然后点击【✓】按钮，修改后的图样显示效果如下，可见剖面图中的剖面线角度发生了改变；在基础上，还可以调整调整剖面线比例，默认比例是1；

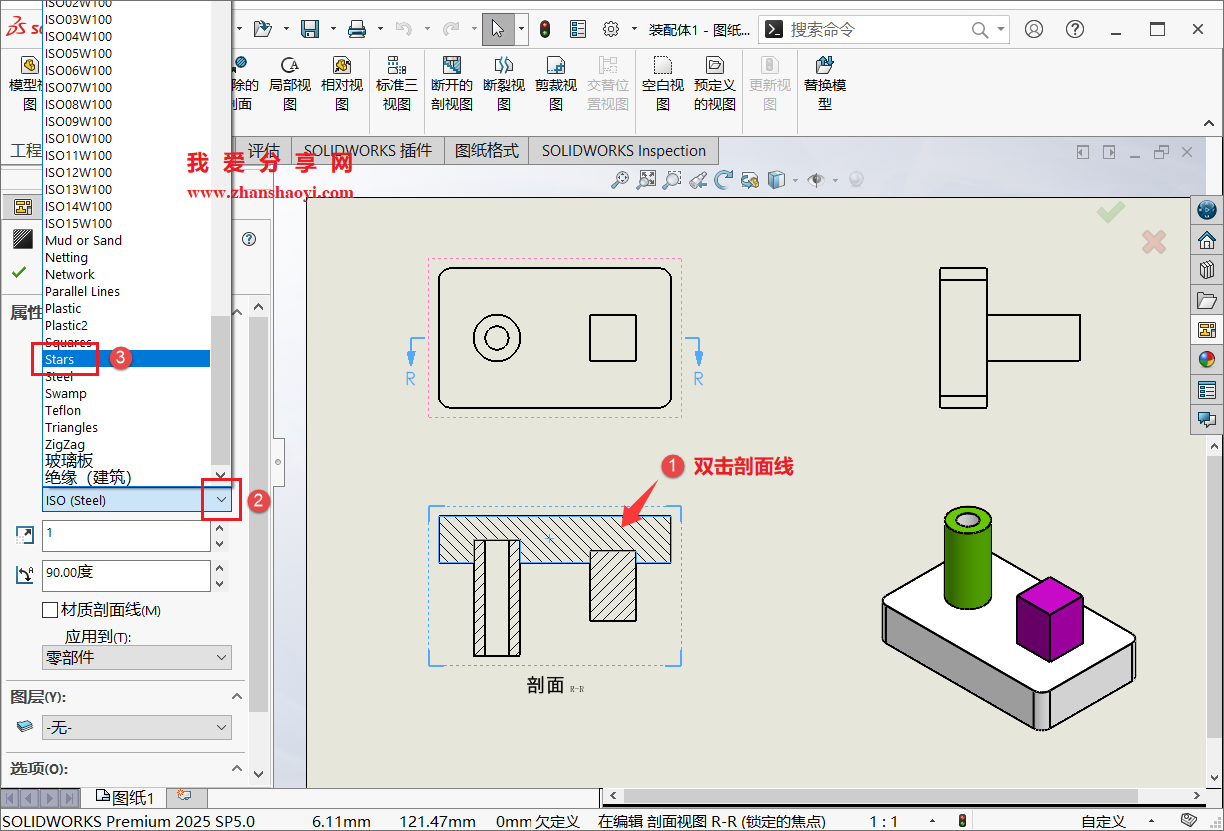

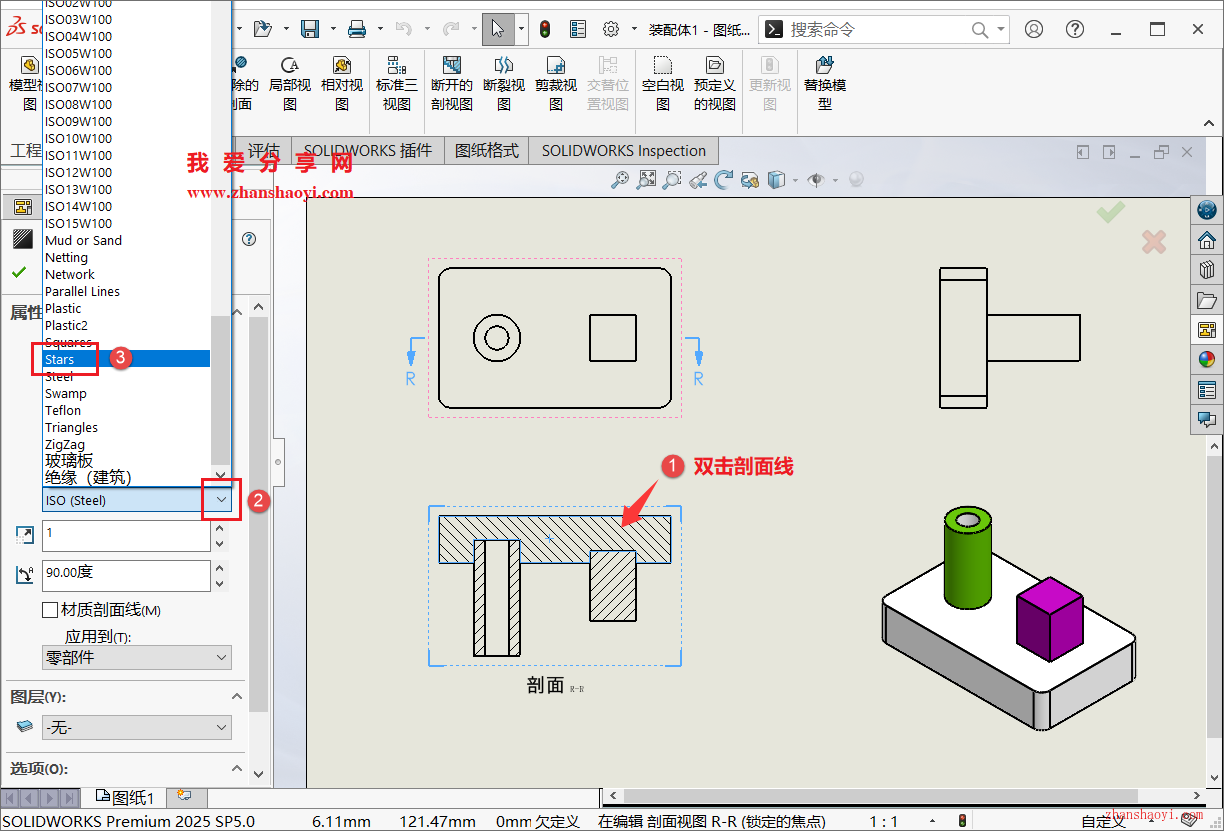

4、再次双击剖面线，SolidWorks的图样以名称列表形式呈现，需逐一点击可再在上方预览效果，选中符合需求的图样，然后点击【✓】按钮；

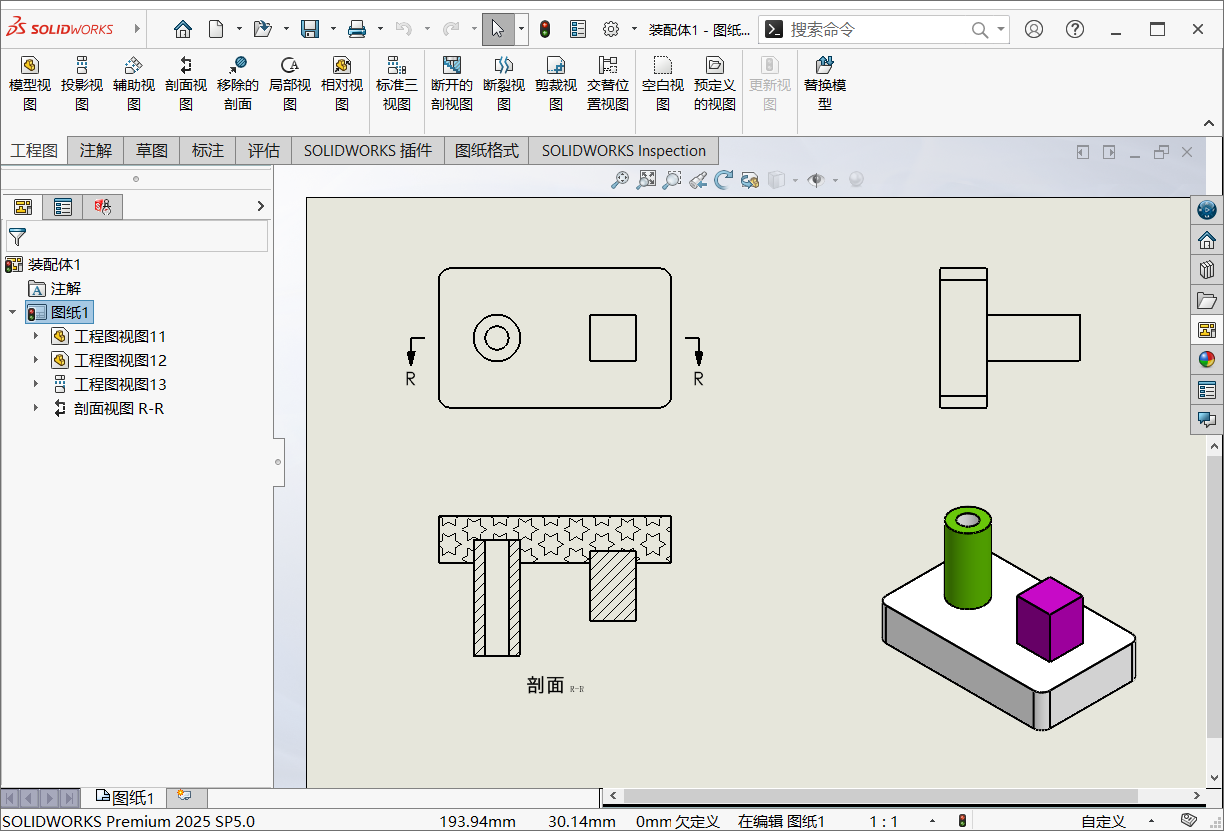

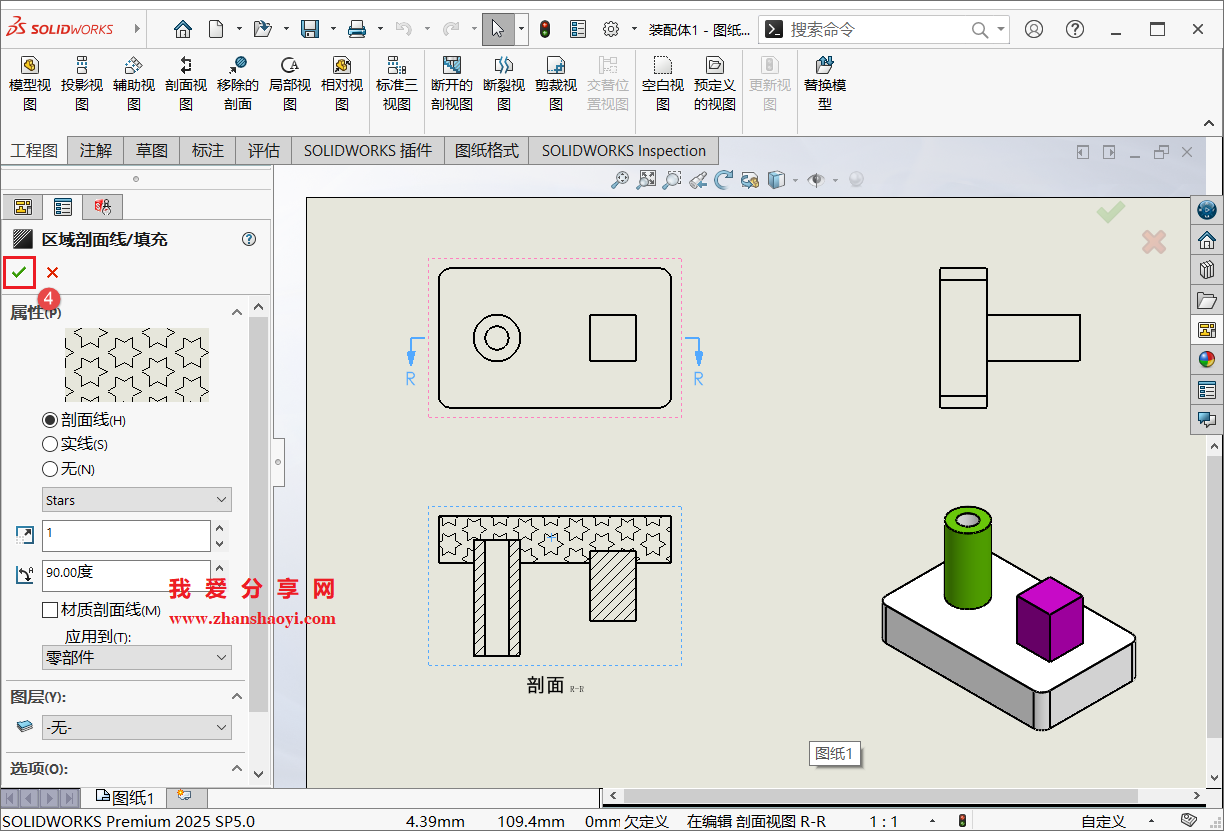

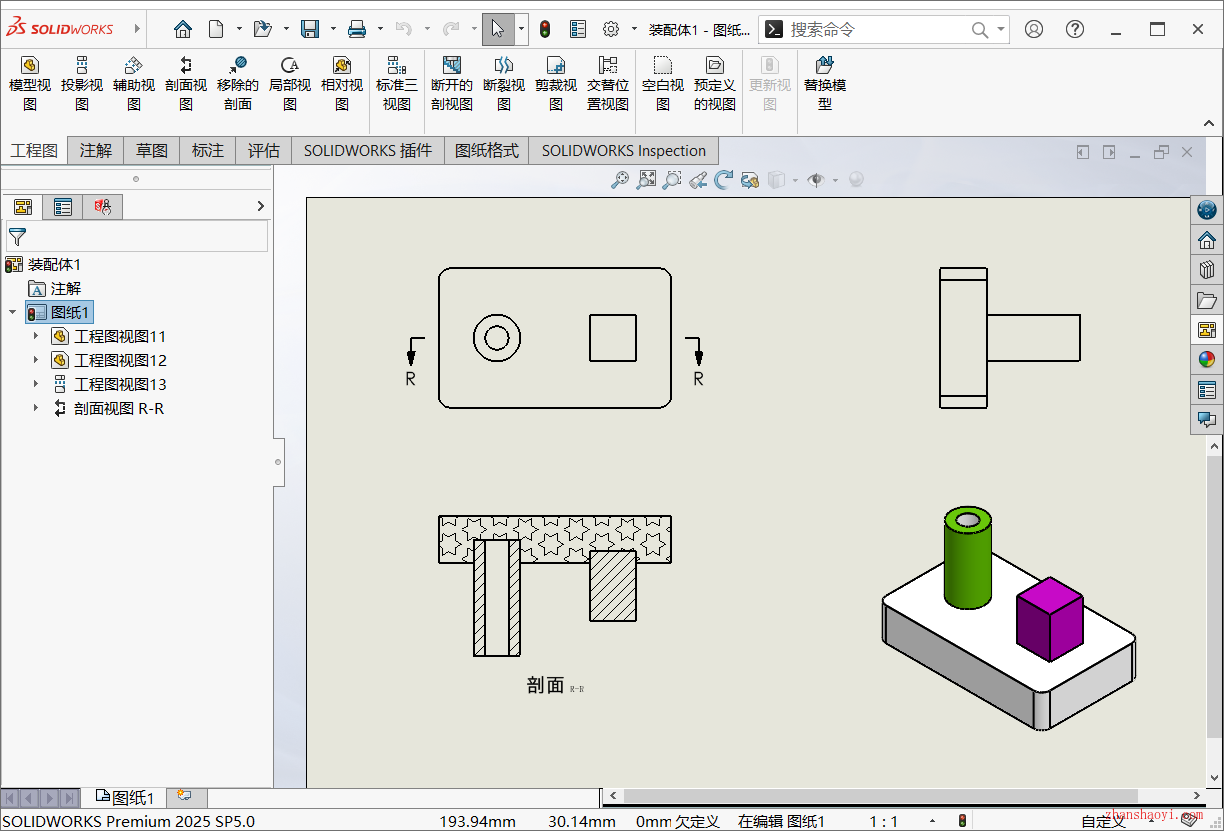

5、修改剖面线填充样式后显示效果如下，希望本文分享的内容对你有所帮助~~
