Origin绘图是搞科研的基础必备技能,但是它并不友好,写文章、做报告用的都是Office软件,跨软件的排版一直是个问题,为什么不用Excel绘图呢?

今天我们一起研究一下如何用Excel做出专业的科研图?

操作步骤

一、Excel搞定科研绘图

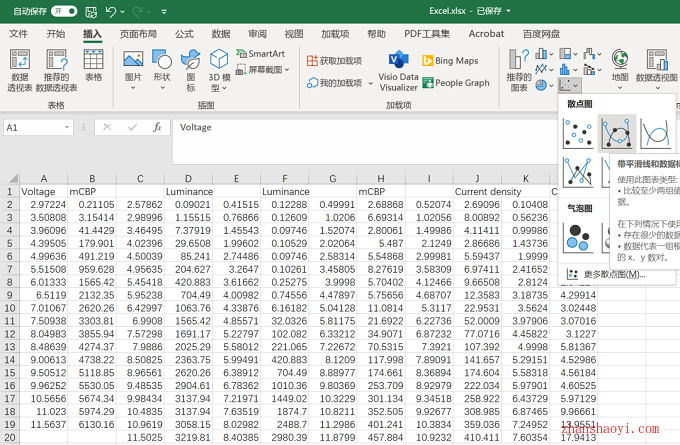

1、Excel绘图大家都会,选中数据→插入→选择目标图表,就搞定了;

我把Excel当Origin用,轻松搞定科研绘图

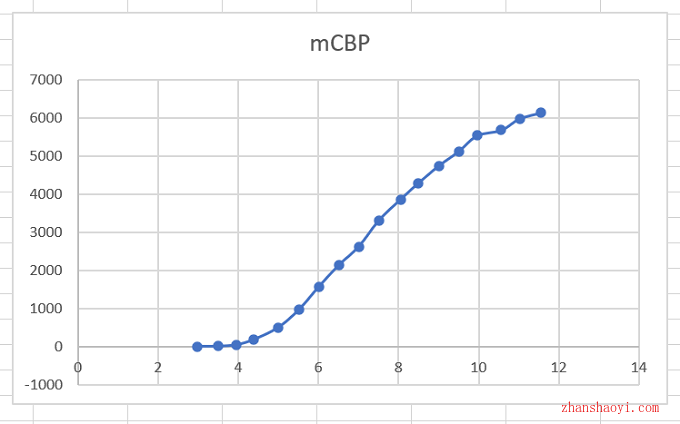

2、但是,Excel默认的绘图模板实在太不专业了。

我把Excel当Origin用,轻松搞定科研绘图

3、正当我开始修改时,一个问题来了,坐标轴怎么这么别扭?

我把Excel当Origin用,轻松搞定科研绘图

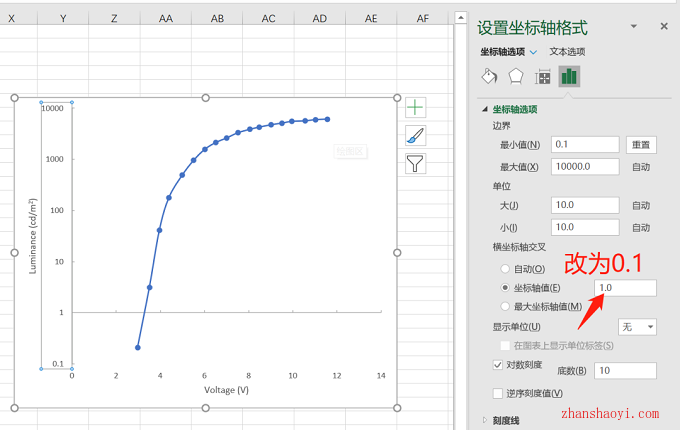

4、别急,想要将横坐标和刻度放最下面,很简单的,双击纵坐标轴,将坐标轴值设置为0.1;

我把Excel当Origin用,轻松搞定科研绘图

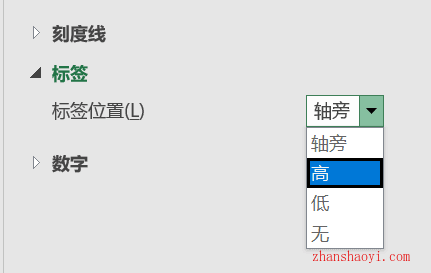

5、双击横坐标标题,标签位置设置为低;

我把Excel当Origin用,轻松搞定科研绘图

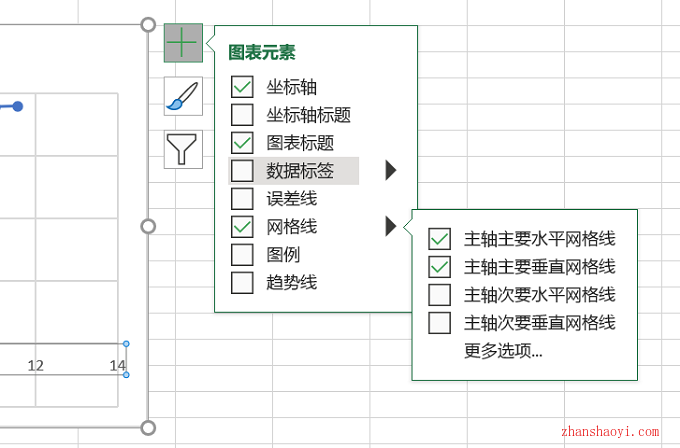

6、点击图表右上角[+]按钮可以进行各种设置;

我把Excel当Origin用,轻松搞定科研绘图

7、去除网格线,终于有点专业范了;

我把Excel当Origin用,轻松搞定科研绘图

8、颜色修改;

我把Excel当Origin用,轻松搞定科研绘图

9、增加轮廓,就可以出现右、上边框了;

我把Excel当Origin用,轻松搞定科研绘图

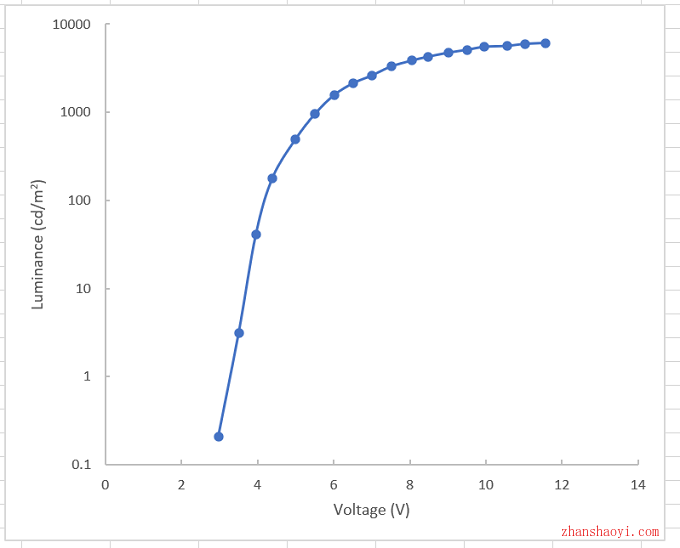

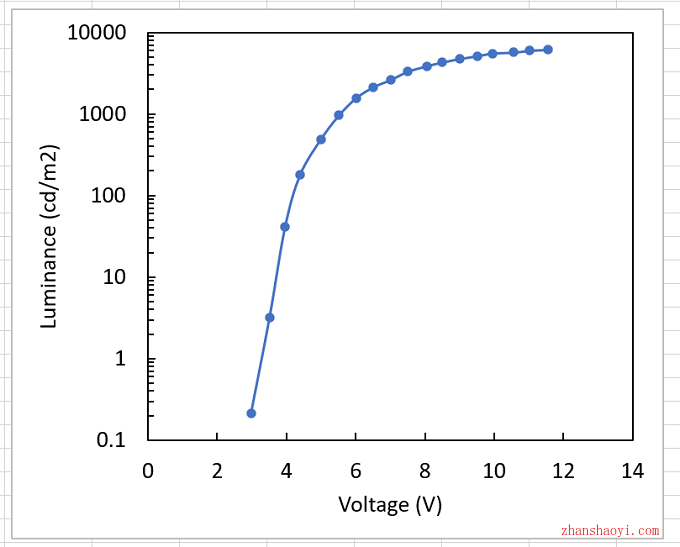

10、这样,是不是就有Origin的风格了,完成效果如下:

我把Excel当Origin用,轻松搞定科研绘图

二、Excel搞定双Y轴绘图

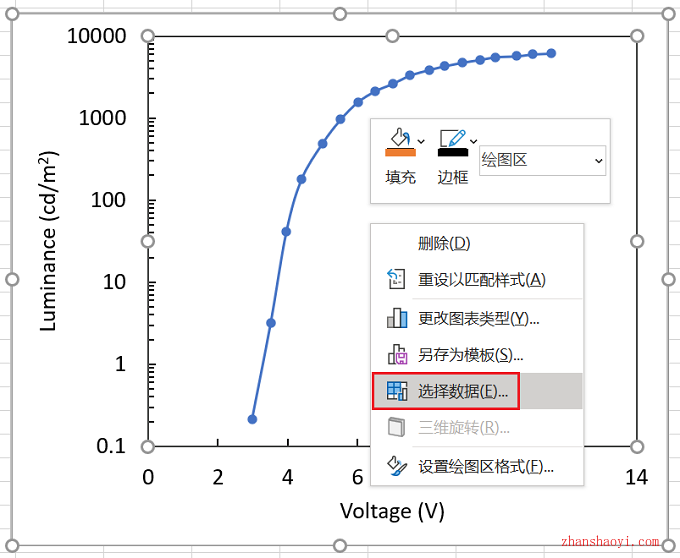

11、接下来就要进一步展现专业绘图了,如何用Excel搞定双Y轴绘图?首先,点击【选择数据】

我把Excel当Origin用,轻松搞定科研绘图

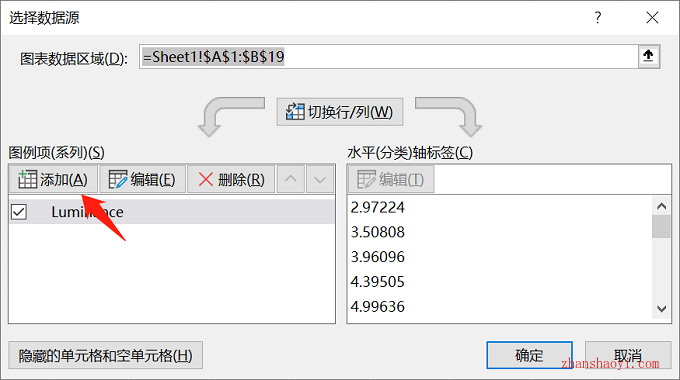

12、点击【添加】

我把Excel当Origin用,轻松搞定科研绘图

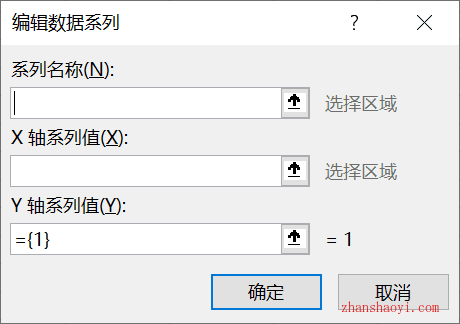

13、系列名称输入图例名,选择Excel里的数据给X轴系列值和Y轴系列值赋值,点击【确定】

我把Excel当Origin用,轻松搞定科研绘图

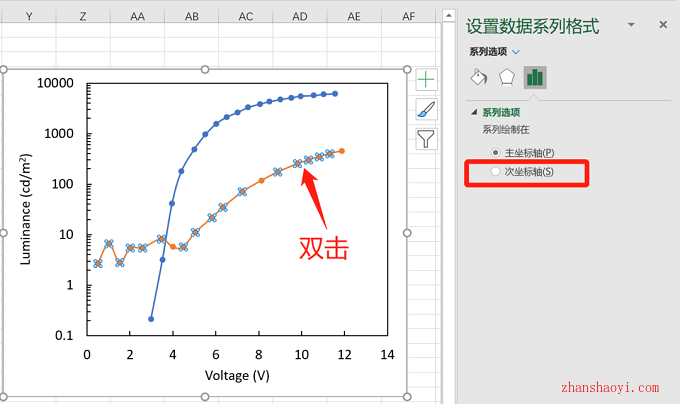

14、双击添加的数据的曲线,设置为【次坐标轴】;

我把Excel当Origin用,轻松搞定科研绘图

15、结果如下图所示:

我把Excel当Origin用,轻松搞定科研绘图

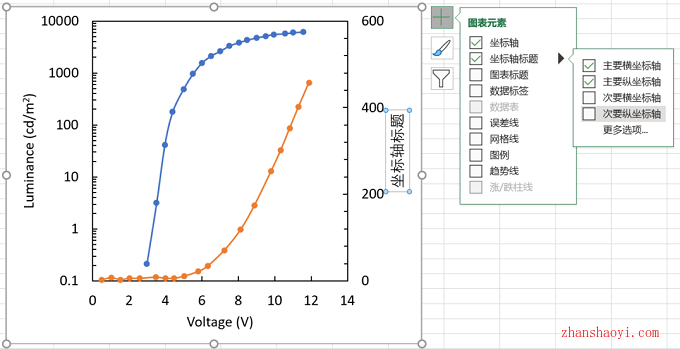

16、添加“次坐标轴标题”;

我把Excel当Origin用,轻松搞定科研绘图

17、改一下边框颜色,方便区分;

我把Excel当Origin用,轻松搞定科研绘图

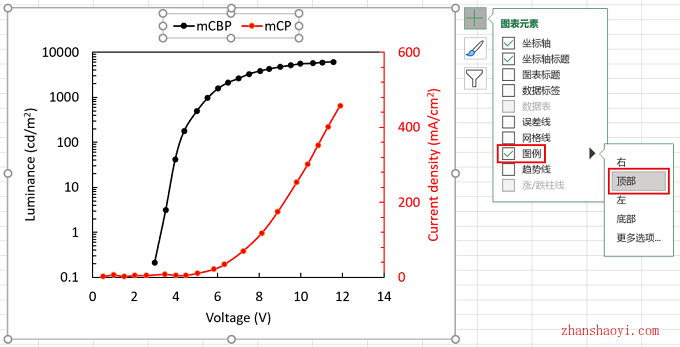

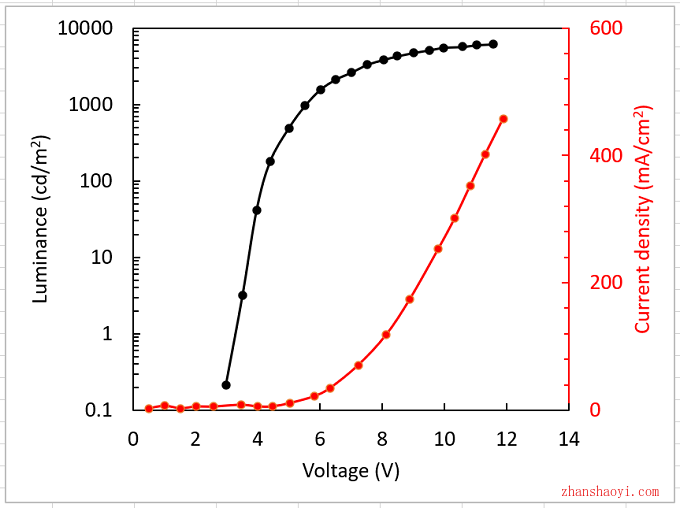

18、最后,添加图例,搞定。

我把Excel当Origin用,轻松搞定科研绘图
