今天给大家分享一个Solidworks基础建模题,如果你上来就画可能会遇到问题,需要先仔细分析一下哪些部分先画,哪些部分后画.

Solidworks基础练习讲解之确认绘图先后顺序

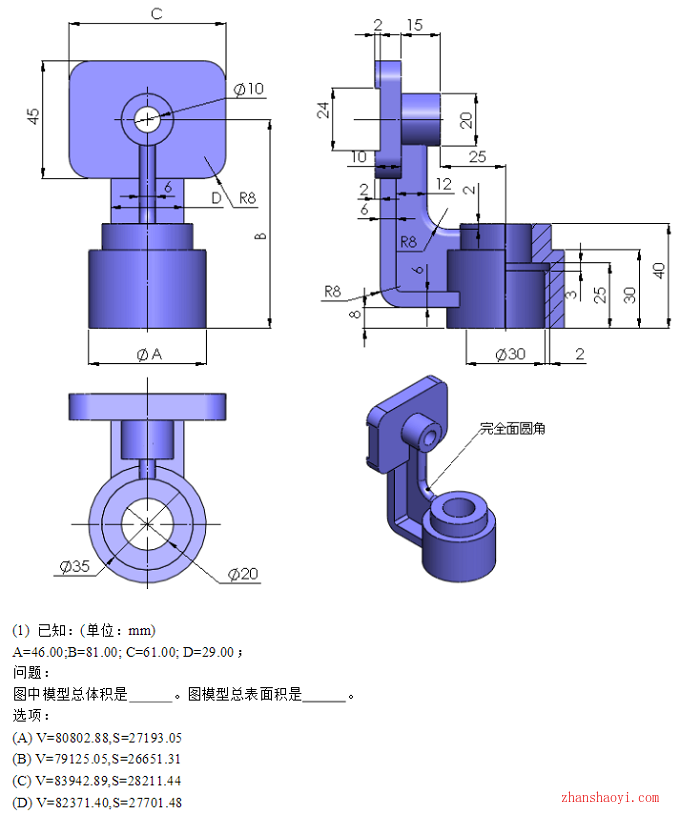

我们可以看到,模型主要分三个主体,下部圆形基体,上部方形基体,中间L形加强筋,从图上可以看出,筋部分的尺寸是基于上部方形基体的,所以确定是最后画加强筋。

接下来我们在Solidworks软件中就以先画下部分,再画上部分为例讲解。

操作步骤

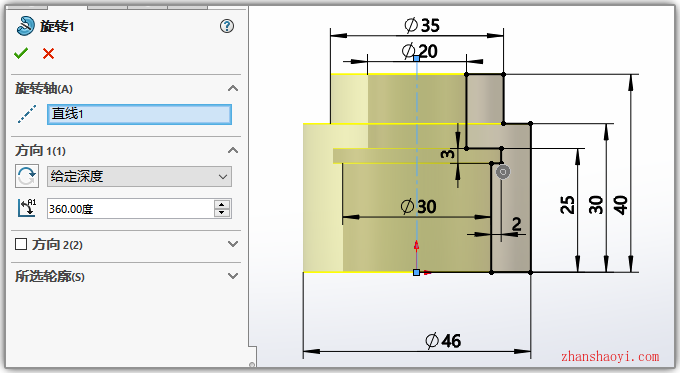

1、在前视面绘制草图,旋转凸台;

Solidworks基础练习讲解之确认绘图先后顺序

2、继续在前视面绘制草图,拉伸凸台,方向两侧;

Solidworks基础练习讲解之确认绘图先后顺序

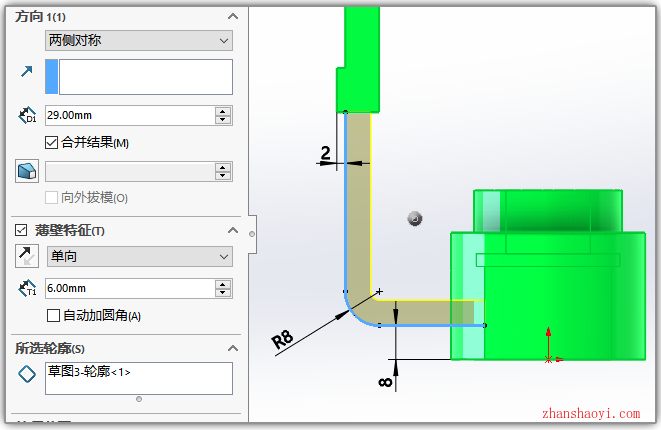

3、还是前视面,绘制一个L草图,拉伸,薄壁;

Solidworks基础练习讲解之确认绘图先后顺序

4、将上部分的圆拉伸出来,再切除中间的孔;

Solidworks基础练习讲解之确认绘图先后顺序

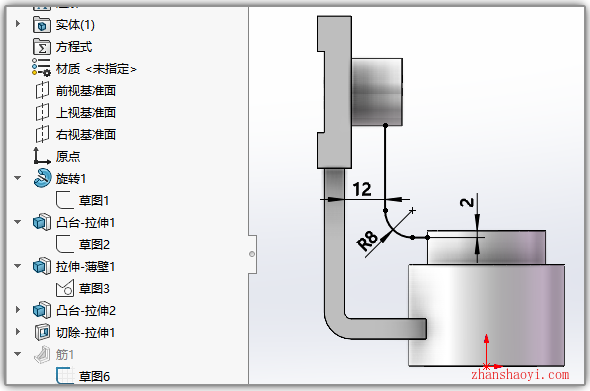

5、在前视面绘制草图,做筋,厚度方向也是两侧;

Solidworks基础练习讲解之确认绘图先后顺序

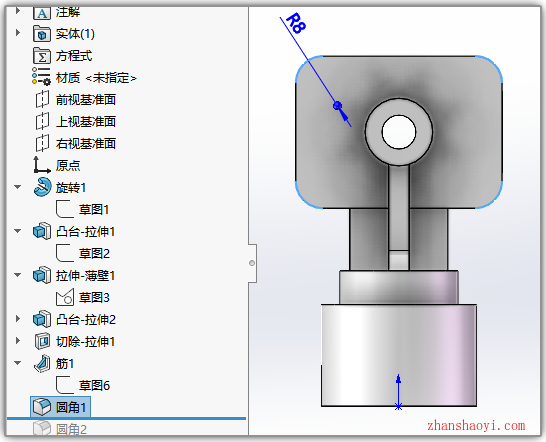

6、倒圆角R=8

Solidworks基础练习讲解之确认绘图先后顺序

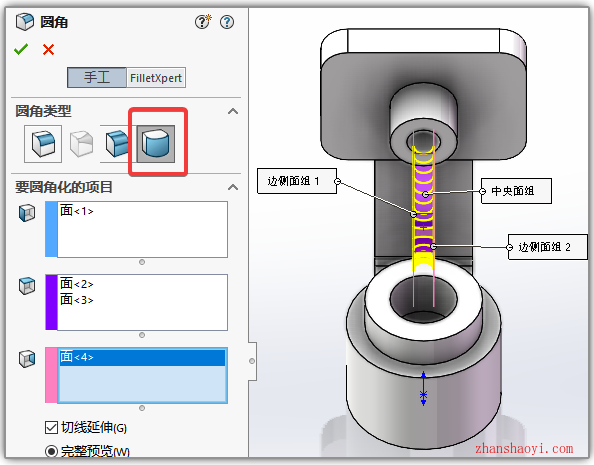

7、把筋的最外侧面倒个完全圆角,建模完成

Solidworks基础练习讲解之确认绘图先后顺序

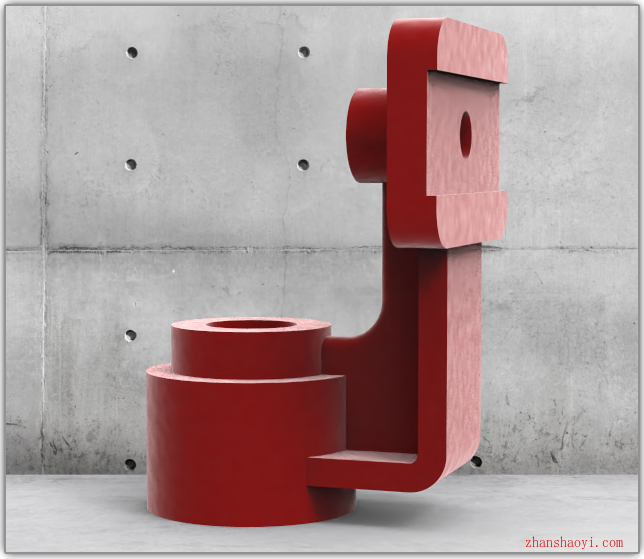

8、简单渲染一下,如下:

Solidworks基础练习讲解之确认绘图先后顺序
