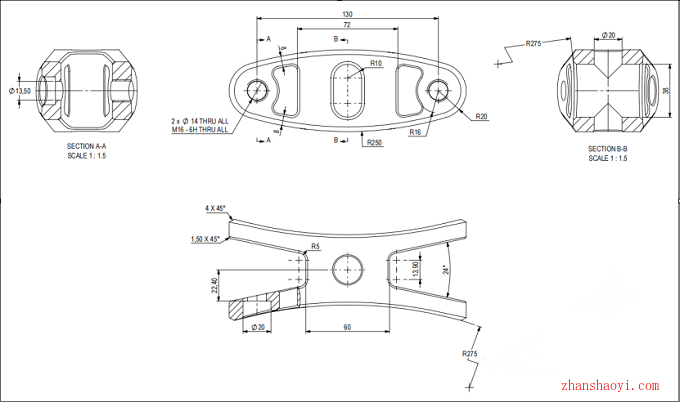

本次分享的模型还是比较简单的，左右对称，上下主体对称，注意上面是打了两个M16的孔，下边是两个沉头孔，有这一点点的区别；
绘制步骤：

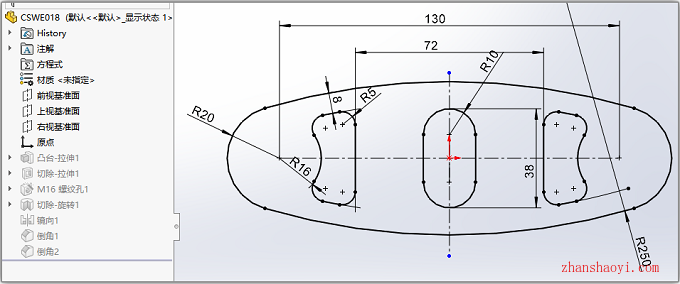

1、上视基准面绘草图，拉伸凸台，两侧对称，多拉伸一点，过会切除操作更方便；

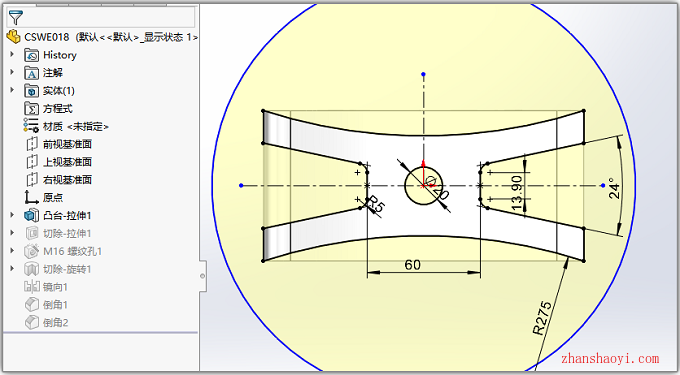

2、前视面绘草图，再切除。注意两点：①上下两个弧线相交于左右两个边线；②最外面套个大圆是想一个特征把中间那个小圆和外部轮廓也切除出来，如果不想这样做可以分两次切除；

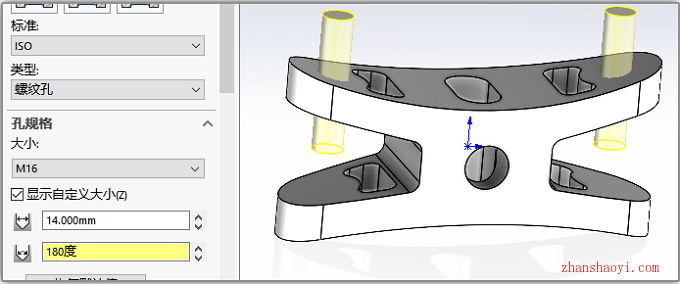

3、异形孔向导，在上视面做，将上半部分打两个孔；

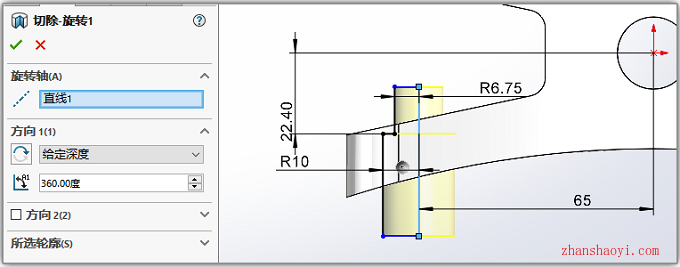

4、然后使用旋转切除，在下面那半打个孔再左右镜像一下；

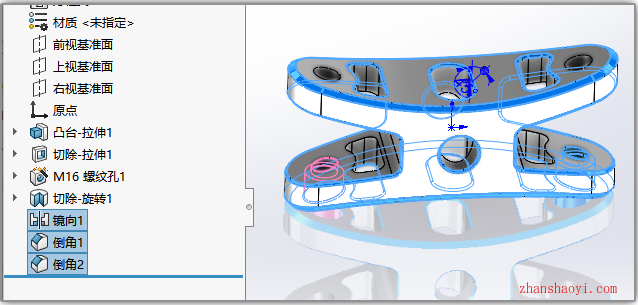

5、倒倒角；

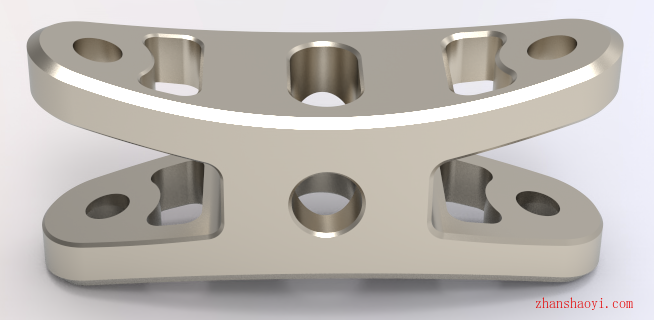

6、建模完成，渲染一下，如下：
