Solidworks导出STEP、STP格式中圆面接缝如何消除?

2022年3月5日18:33:28Solidworks导出STEP、STP格式中圆面接缝如何消除?已关闭评论 3,388

Solidworks中打开或导出STP格式的模型时,经常会遇到如下圆面有接缝的情况,那么应该如何消除呢?

第一种情况:使导出的模型圆面完整没有接缝

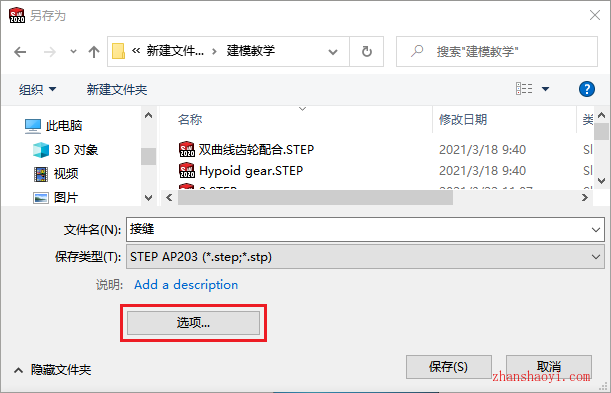

要使导出的其它格式没有接缝,我们可以在导出选项里进行设置。这里以导出STEP格式为例,点击【文件】→【另存为】,这里选择格式STEP,注意不要直接保存!点击下面的【选项】

Solidworks导出STEP、STP格式中圆面接缝如何消除?

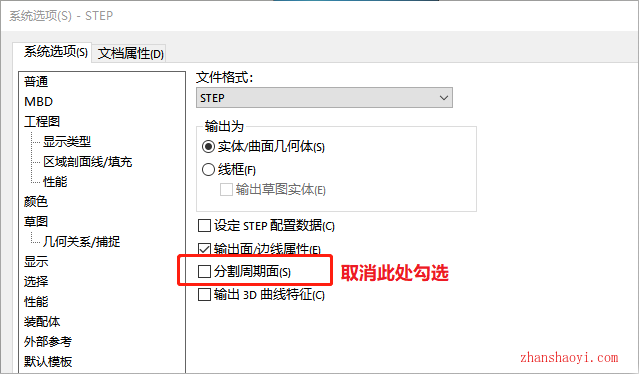

然后在选项里找“分割周期面”,将前面的勾去掉,同样在保存为其它类型文件时也可以进行这个设置,如IGS格式等

Solidworks导出STEP、STP格式中圆面接缝如何消除?

第二种情况:使有接缝的STEP导入后没有接缝

如果文件是其它地方获得呢?如客户发你的文件打开后带有接缝,在Solidworks里应该如何消除呢?

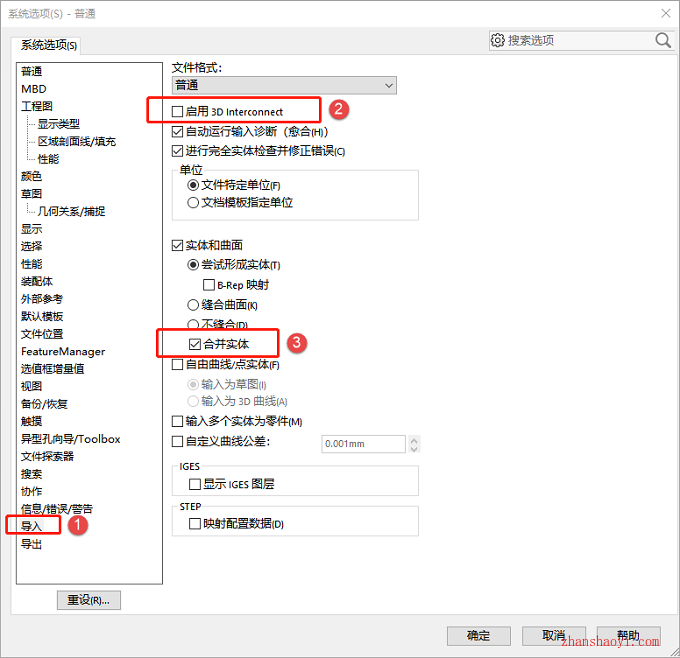

点击Solidworks菜单栏【选项】按钮,进入系统选项界面,先点击左侧“导入”选项卡,然后取消“启用 3Dinterconnect”前面的勾选,同时勾选实体和曲面里的“合并实体”,这样就可以使圆面合成一个了。

Solidworks导出STEP、STP格式中圆面接缝如何消除?

你学会了吗?
