AutoCAD 2024如何快速对齐尺寸标注?

2023年12月7日19:42:01AutoCAD 2024如何快速对齐尺寸标注?已关闭评论 1,021

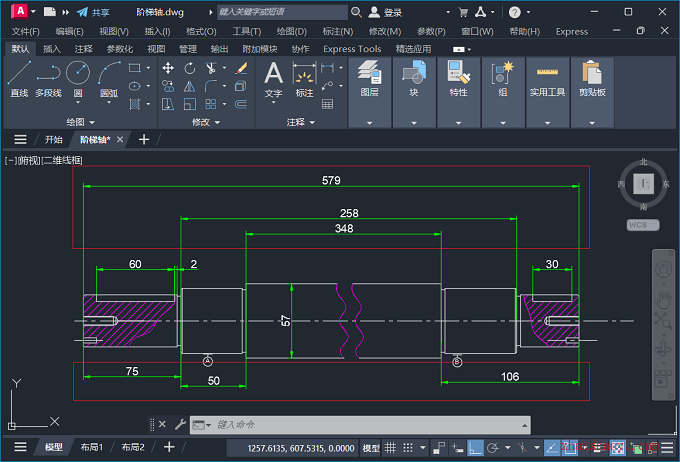

最近有小伙伴提问,他在进行CAD尺寸标注时,总是对齐不好,如下面这个标注间距各不相同,手动调整对齐又影响画图效率,不知道该如何快速进行尺寸标注对齐?

AutoCAD 2024如何快速对齐尺寸标注?

操作步骤

1、先用AutoCAD 2024打开如下示例阶梯轴图纸;

AutoCAD 2024如何快速对齐尺寸标注?

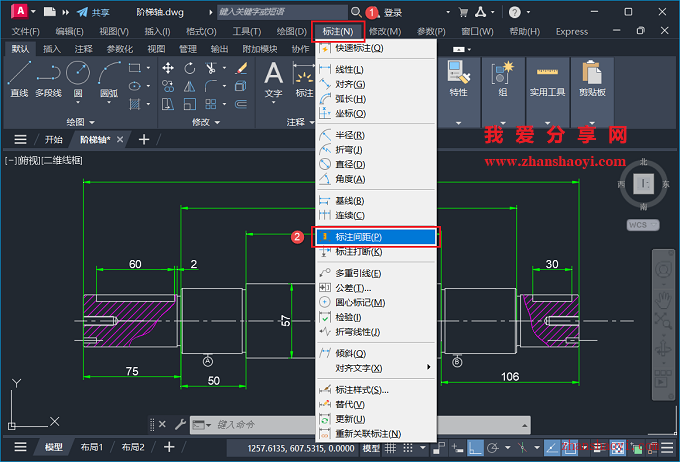

2、点击菜单栏中【标注】,在下拉列表中选择【标注间距】;

AutoCAD 2024如何快速对齐尺寸标注?

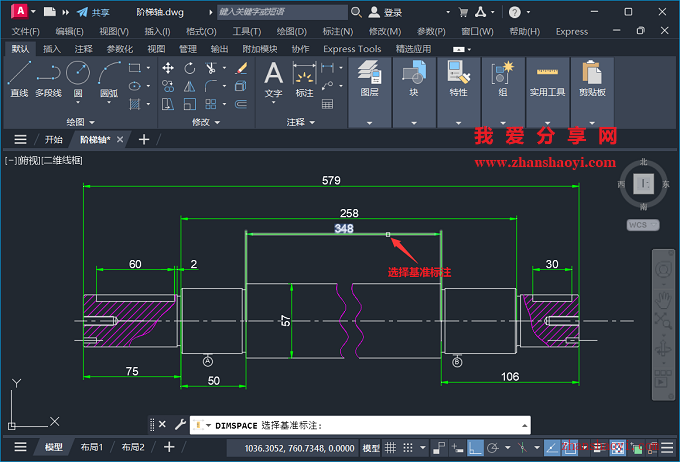

3、鼠标左键单击选择基准标注;

AutoCAD 2024如何快速对齐尺寸标注?

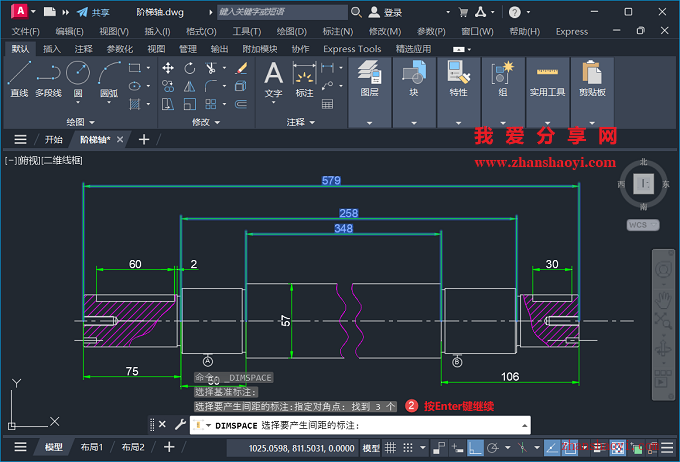

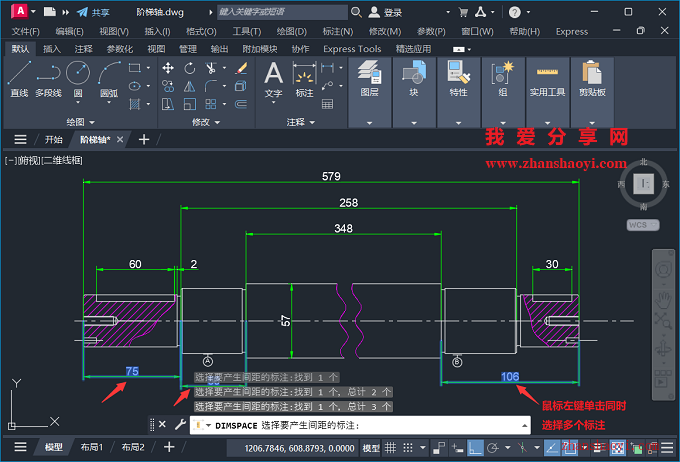

4、选择其他需要产生间距的标注,这里框选全部选择完成之后按Enter键(或回车键)继续;

AutoCAD 2024如何快速对齐尺寸标注?

AutoCAD 2024如何快速对齐尺寸标注?

5、输入合理的间距值,如这里输入:20;

AutoCAD 2024如何快速对齐尺寸标注?

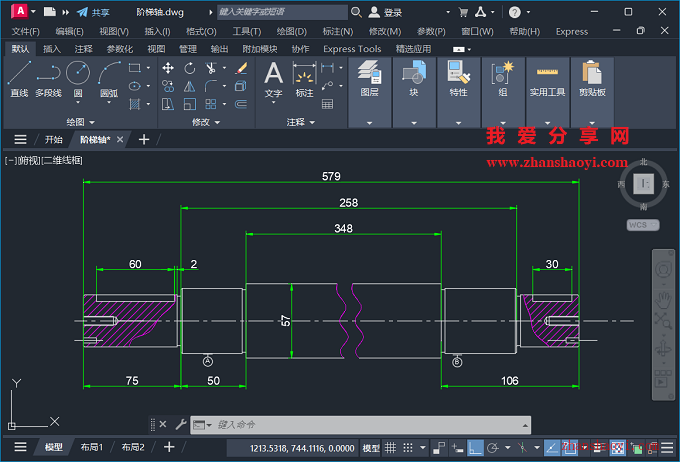

6、完成效果如下,是不是美观很多;

AutoCAD 2024如何快速对齐尺寸标注?

上述操作将尺寸标注调整为等间距放置,如果我们需要将尺寸标注放在一个水平线上呢?​,我们可以把间距设置为0实现;

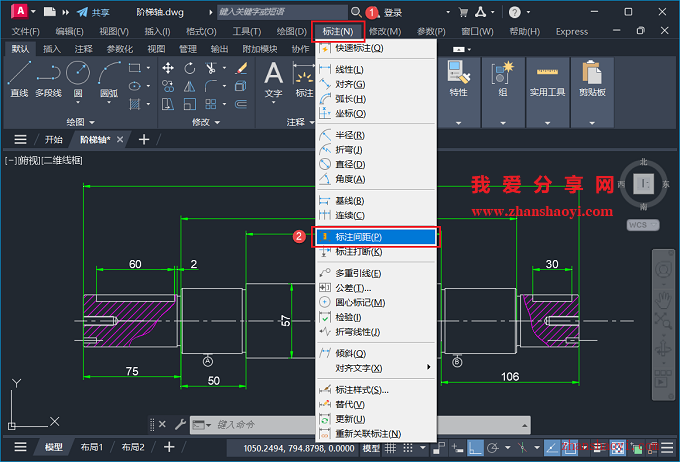

7、再次点击菜单栏中【标注】,在下拉列表中选择【标注间距】;

AutoCAD 2024如何快速对齐尺寸标注?

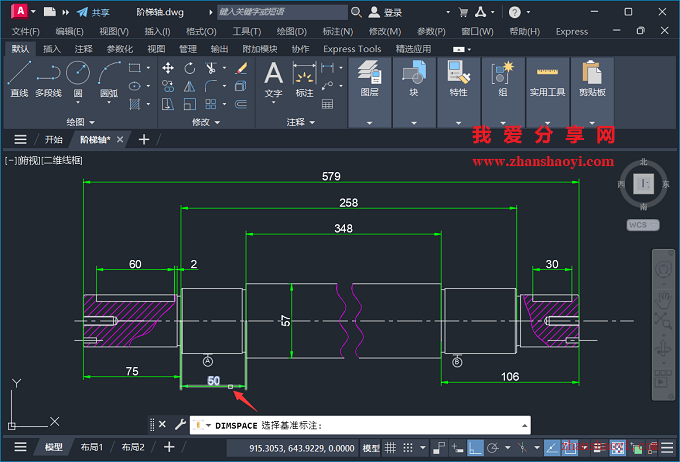

8、鼠标左键单击选择基准标注;

AutoCAD 2024如何快速对齐尺寸标注?

9、选择需要产生间距的标注,鼠标左键单击选择完成之后按Enter键(或回车键)继续;

AutoCAD 2024如何快速对齐尺寸标注?

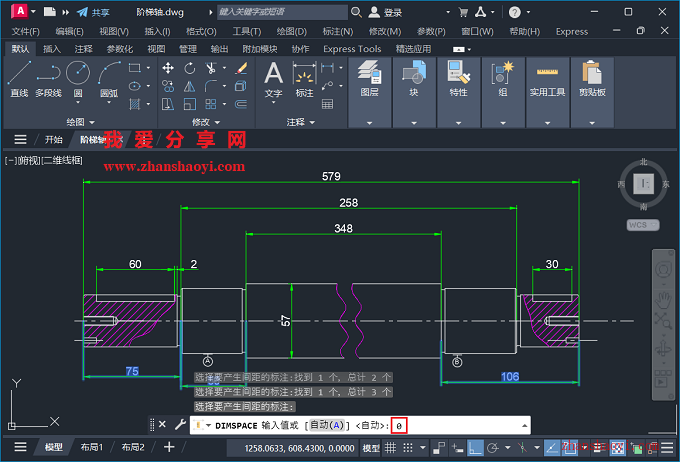

10、输入合理的间距值,如这里输入:0

AutoCAD 2024如何快速对齐尺寸标注?

11、完成效果如下,完毕。

AutoCAD 2024如何快速对齐尺寸标注?
