Excel 2021如何绘制美观的三联柱形图?

2024年5月26日15:07:53Excel 2021如何绘制美观的三联柱形图?已关闭评论 584

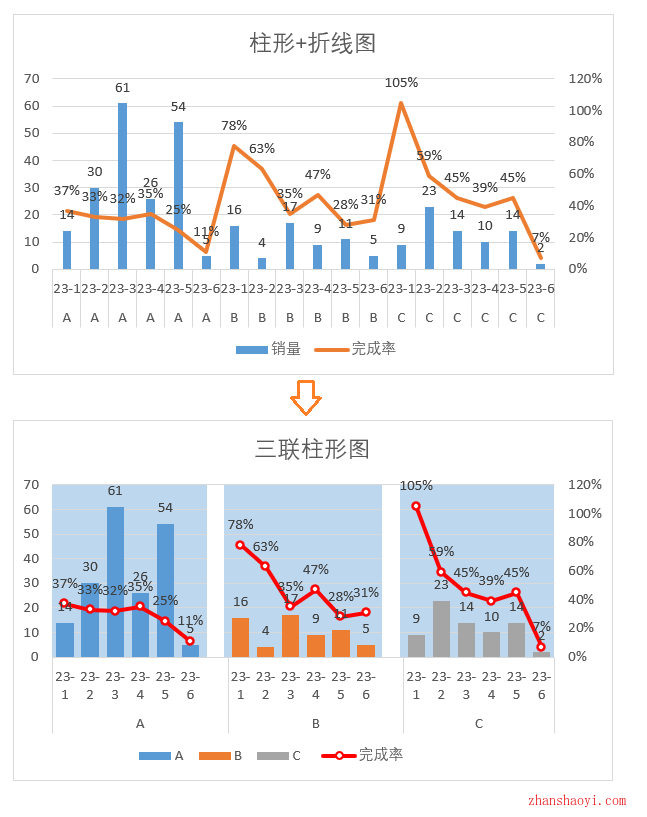

我们绘制销量柱状图一般会把完成率设置为「次坐标+折线图」,如下,只是默认的柱形图还是感觉太乱,不够直观易读,下面给大家分享绘制三联柱形图:3个项目分区、分不同颜色后,是不是一下子清爽多了?

Excel 2021如何绘制美观的三联柱形图?

操作步骤

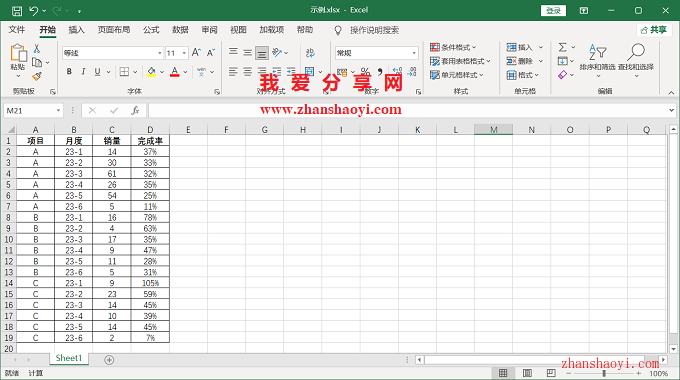

1、先打开Excel 2021软件,然后在单元格中输入如下示例数据;

Excel 2021如何绘制美观的三联柱形图?

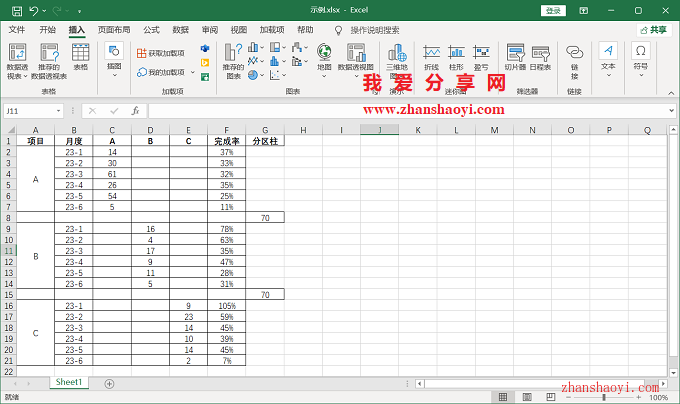

2、第一步,很重要,调整数据源,如下:

① 合并项目名称,并插入空行,有利于最下X轴分区显示;

② 把三个项目的值分成3列,这样可以让柱形显示为不同颜色;

③ 在最后一列的空行位置输入数字70,各项目中间断开全靠它,根据销量值合理设置;

Excel 2021如何绘制美观的三联柱形图?

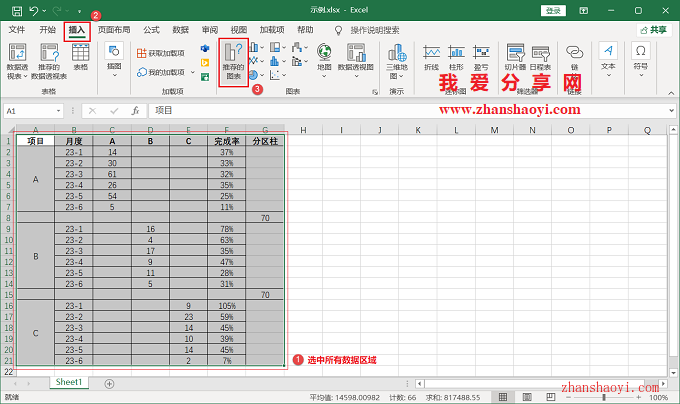

3、第二步,插入柱形图,先选中数据区域,再点击菜单栏中【插入】,点击「图表」栏中【推荐的图表】;

Excel 2021如何绘制美观的三联柱形图?

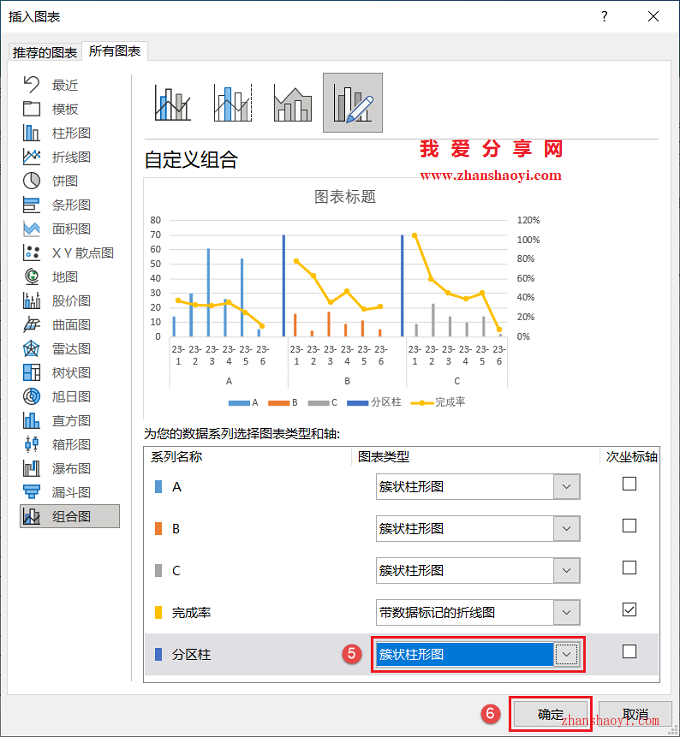

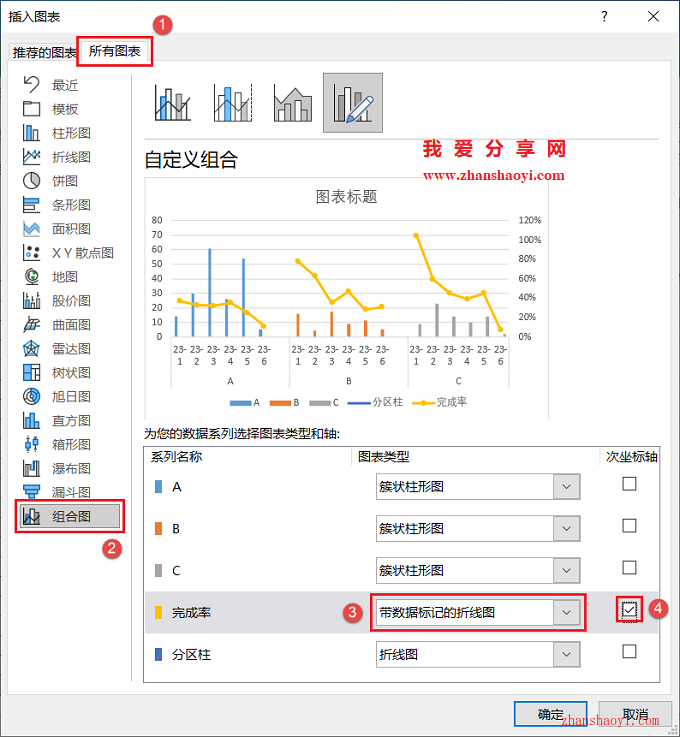

4、先点击【所有图表】选项卡,然后点击左侧列表中【组合图】,将「完成率」栏修改为【带数据标签的折线图】,再勾选次坐标栏下的框,将「分区柱」修改为【簇状柱形图】,点击【确定】退出;

Excel 2021如何绘制美观的三联柱形图?

Excel 2021如何绘制美观的三联柱形图?

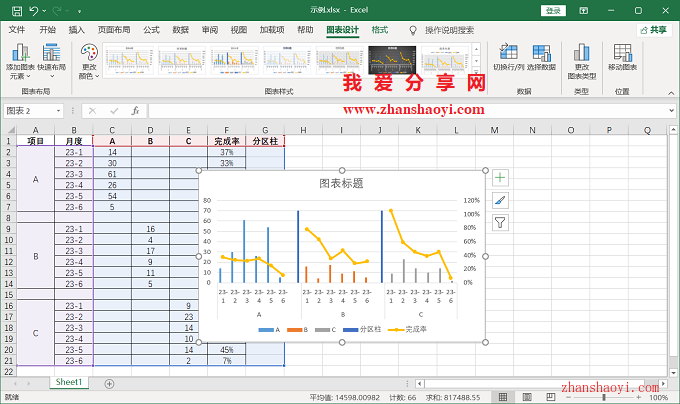

5、插入的默认柱形图如下:

Excel 2021如何绘制美观的三联柱形图?

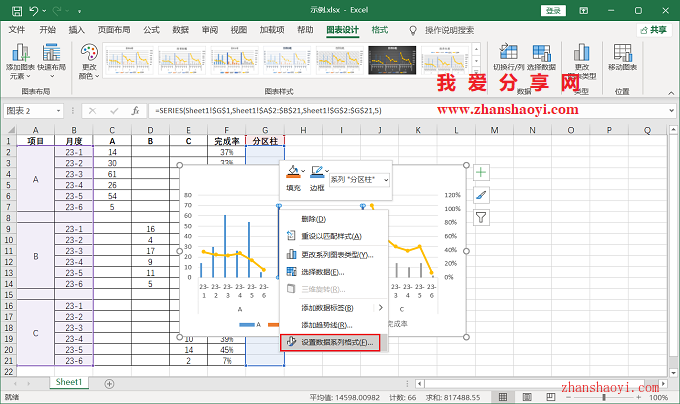

6、第三步,修改图表显示,先把柱子宽度调,鼠标右击柱形图选择【设置数据系列格式】;

Excel 2021如何绘制美观的三联柱形图?

7、将「系列重叠」设置为:100%,并将「间隙宽度」设置为:45%,它的值根据图表实际情况合理设置;

Excel 2021如何绘制美观的三联柱形图?

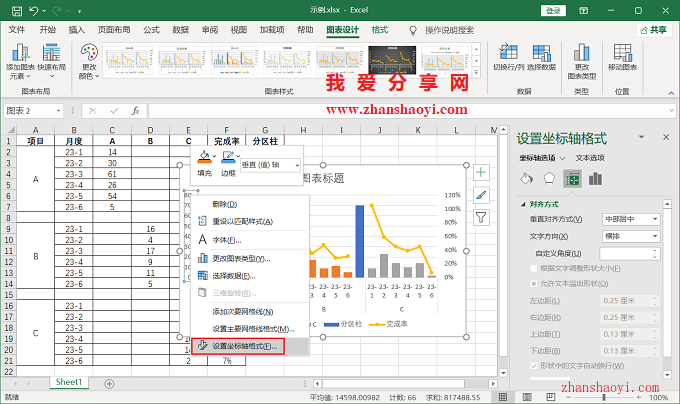

8、再设置Y轴,鼠标右击纵坐标轴Y轴选择【设置坐标轴格式】;

Excel 2021如何绘制美观的三联柱形图?

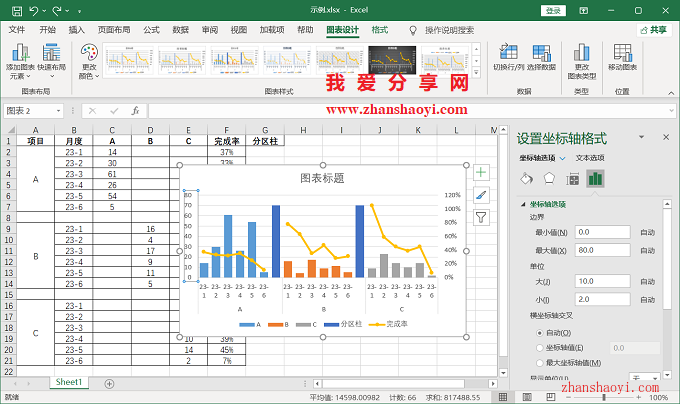

9、将Y轴最大值设置为分区柱栏单元格中的数值,这样就不会显示最上面的网格线;

Excel 2021如何绘制美观的三联柱形图?

Excel 2021如何绘制美观的三联柱形图?

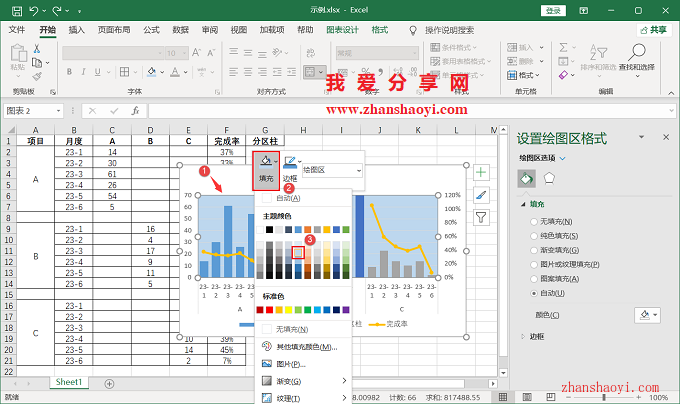

10、继续将把绘图区背景填充成浅蓝色;

Excel 2021如何绘制美观的三联柱形图?

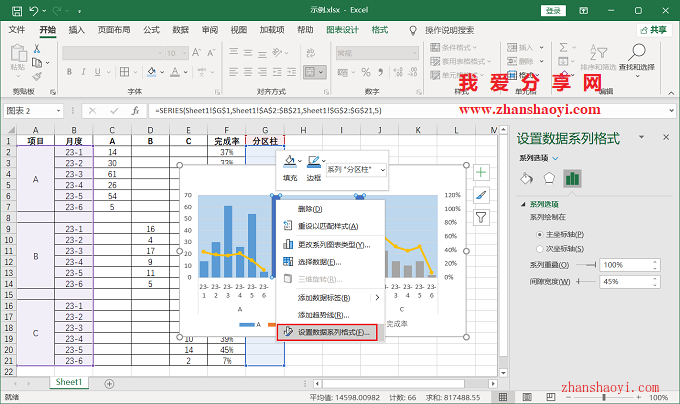

11、鼠标右击分区柱形(下图中深蓝色柱形图)选择【设置数据系列格式】;

Excel 2021如何绘制美观的三联柱形图?

12、然后把分区柱形图设置成白色,用来隔开三个项目柱形的显示;

Excel 2021如何绘制美观的三联柱形图?

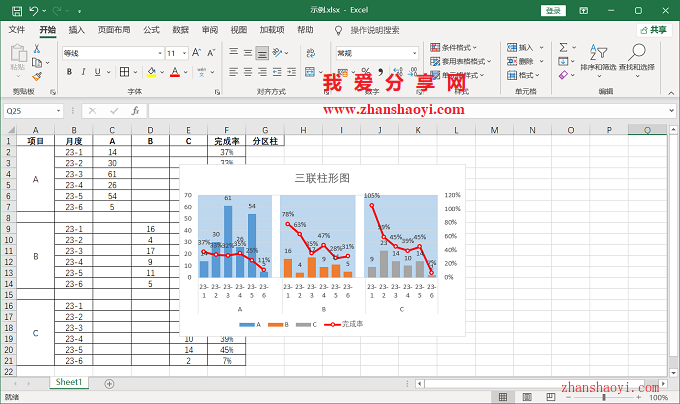

13、最后再添加数据标签、标题、图例等,调整折线图颜色,完成三联柱形图效果如下:

Excel 2021如何绘制美观的三联柱形图?
