Excel 2021如何绘制美观实用的蝴蝶图?

2024年5月19日21:39:28Excel 2021如何绘制美观实用的蝴蝶图?已关闭评论 112

蝴蝶图呈对称分布状、双系列条形图,适用于2个同数量级系列之间的对比,制作起来也很简单,下面给大家分享Excel中的绘制方法;

操作步骤

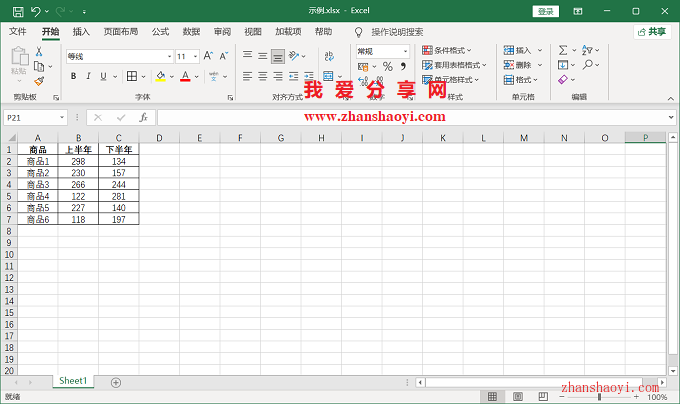

1、打开Excel 2021软件,然后在单元格中输入如下示例数据;

Excel 2021如何绘制美观实用的蝴蝶图?

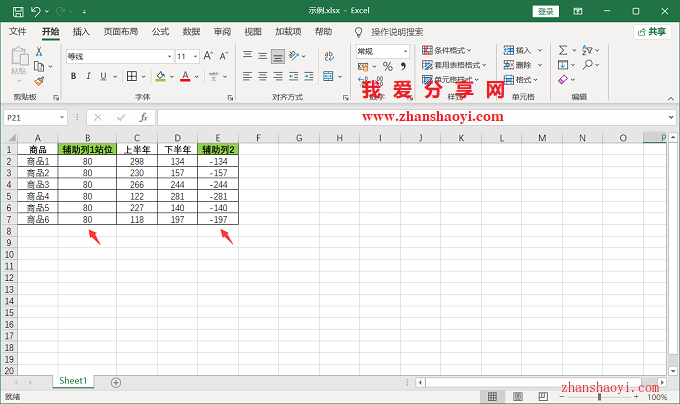

2、新建辅助列B列和E列,用于占位,并添加列表标签,其中辅助列1站位它的值可以随意输入,后期可根据「列表名称」的长短再做调整,这里输入80;

Excel 2021如何绘制美观实用的蝴蝶图?

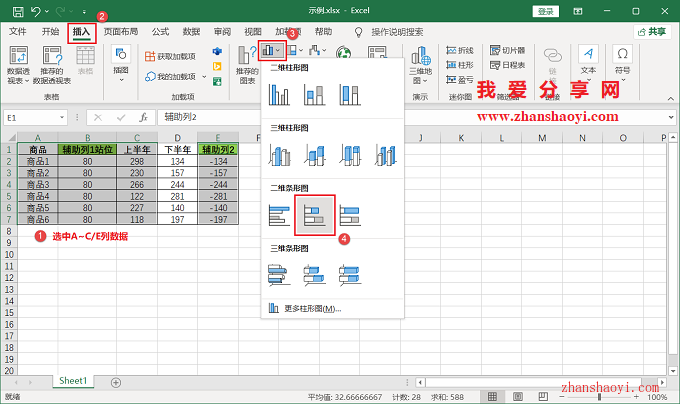

3、选中A-C和E列中的数据,然后插入堆积条形图;

Excel 2021如何绘制美观实用的蝴蝶图?

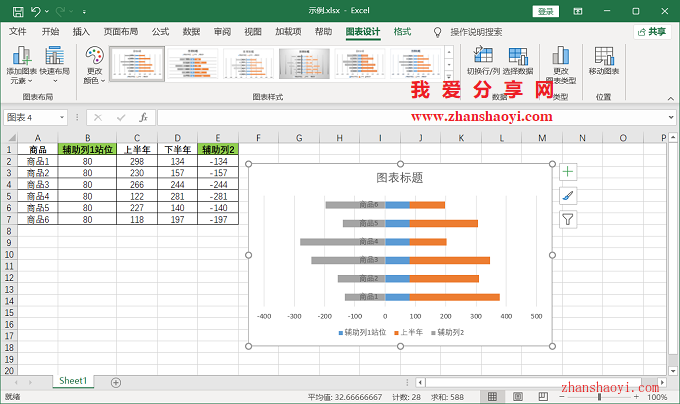

4、插入默认的堆积条形图如下:

Excel 2021如何绘制美观实用的蝴蝶图?

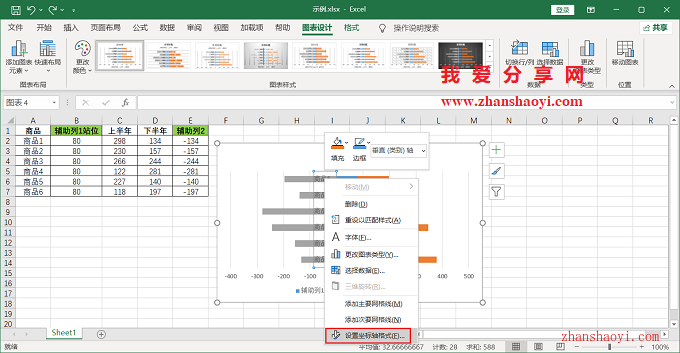

5、第一步,调整纵坐标标签至中间位置显示,鼠标右击纵坐标选择【设置坐标轴格式】;

Excel 2021如何绘制美观实用的蝴蝶图?

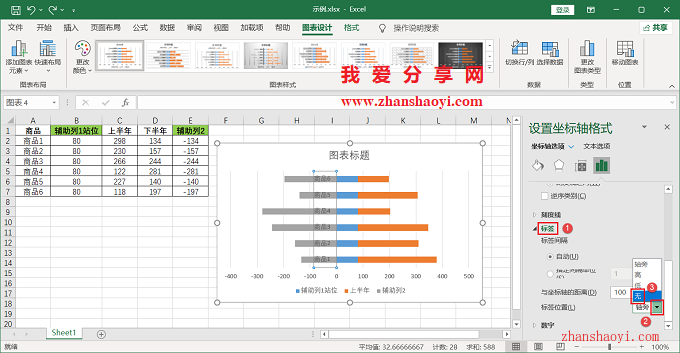

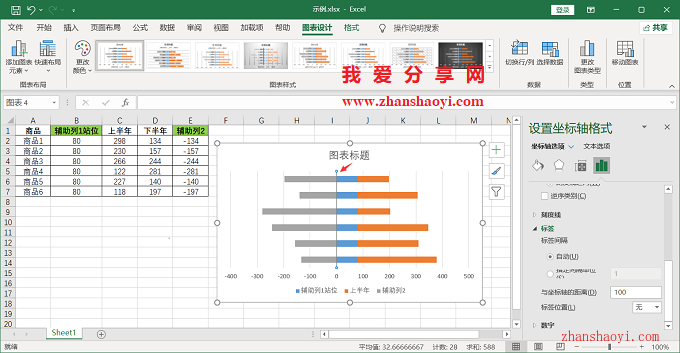

6、将标签位置设置为:无,取消纵坐标显示;

Excel 2021如何绘制美观实用的蝴蝶图?

Excel 2021如何绘制美观实用的蝴蝶图?

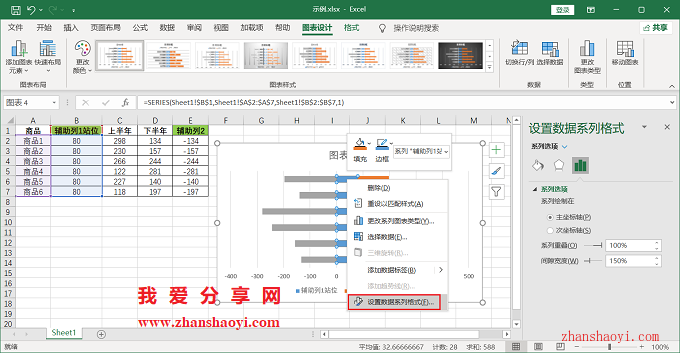

7、再隐藏中间多余的条形图,鼠标右击中间条形图选择【设置数据系列格式】;

Excel 2021如何绘制美观实用的蝴蝶图?

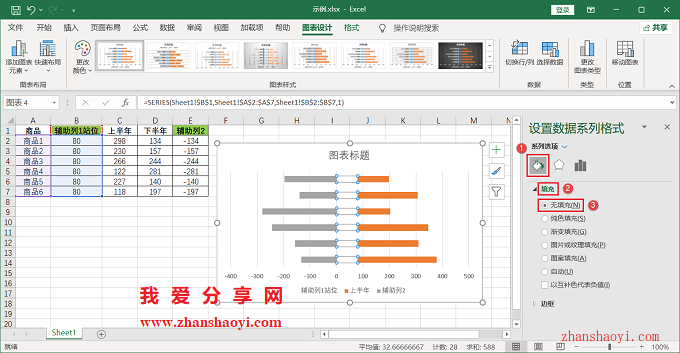

8、勾选【无填充】隐藏中间多余的条形图;

Excel 2021如何绘制美观实用的蝴蝶图?

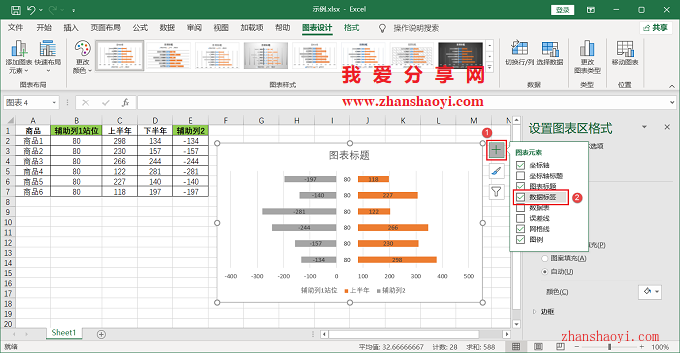

9、然后添加数据标签,点击图形右上角【+】按钮,勾选【数据标签】;

Excel 2021如何绘制美观实用的蝴蝶图?

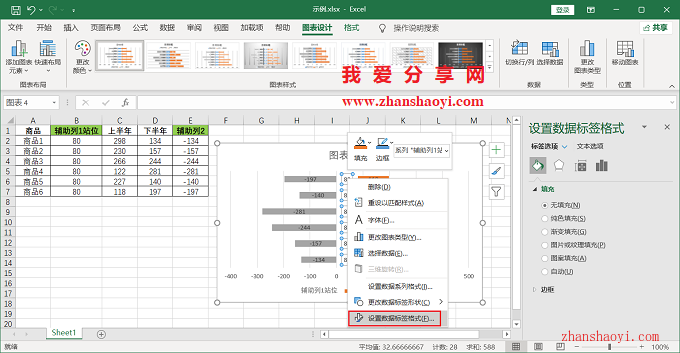

10、鼠标右击「中间条形图的数据标签」选择【设置数据标签格式】;

Excel 2021如何绘制美观实用的蝴蝶图?

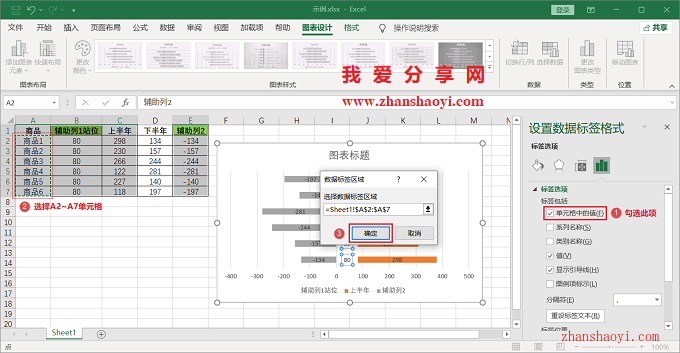

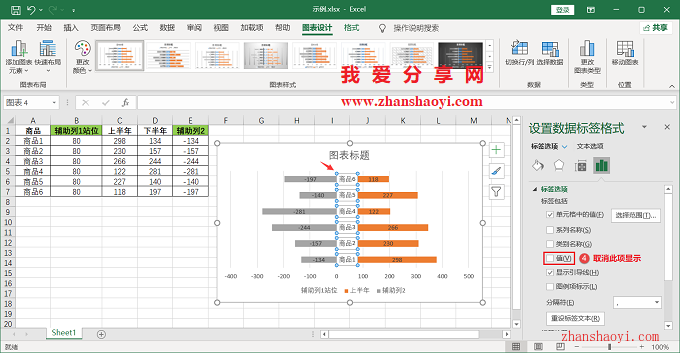

11、先勾选【单元格中的值】,弹出「数据标签区域」窗口,选中A2:A7单元格,再取消【值】前面勾选,已完成将纵坐标标签至中间位置显示;

Excel 2021如何绘制美观实用的蝴蝶图?

Excel 2021如何绘制美观实用的蝴蝶图?

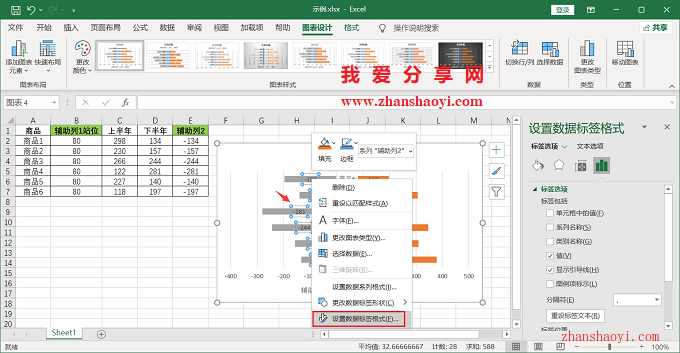

12、第二步,调整负数的数据标签显示,辅助列2由于是负值,所以数据标签都是负数,,鼠标右击左侧条形图中数据标签选择【设置数据标签格式】;

Excel 2021如何绘制美观实用的蝴蝶图?

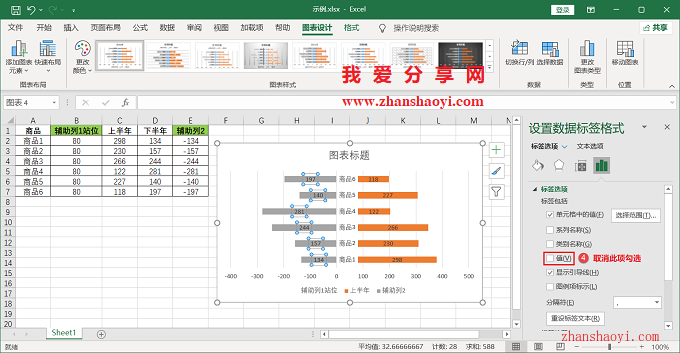

13、先勾选【单元格中的值】,弹出「数据标签区域」窗口,选中A2:A7单元格,再取消【值】前面勾选,已完成将数据标签负值修改为正值;

Excel 2021如何绘制美观实用的蝴蝶图?

Excel 2021如何绘制美观实用的蝴蝶图?

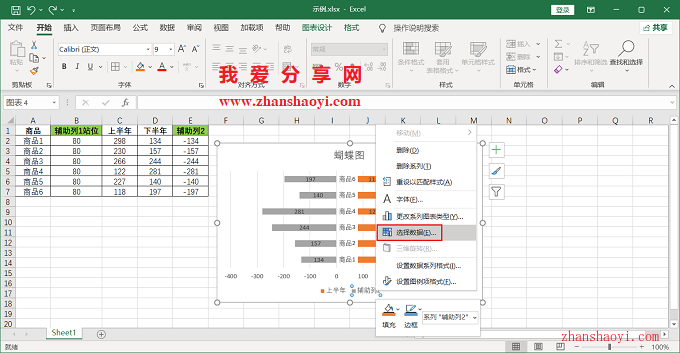

14、第三步,修改图例,首先,删除多余的图例:辅助列1站位,如下,但图例中显示为「辅助列2」而不是期望的下半年,然后鼠标右击「辅助列2」选择【选择数据】;

Excel 2021如何绘制美观实用的蝴蝶图?

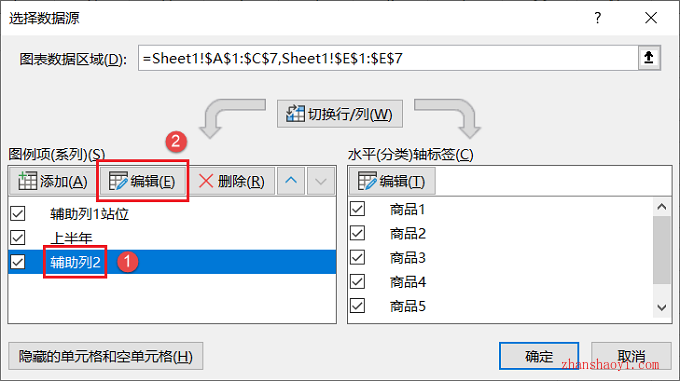

15、单击选中【辅助列2】,然后点击【编辑】按钮;

Excel 2021如何绘制美观实用的蝴蝶图?

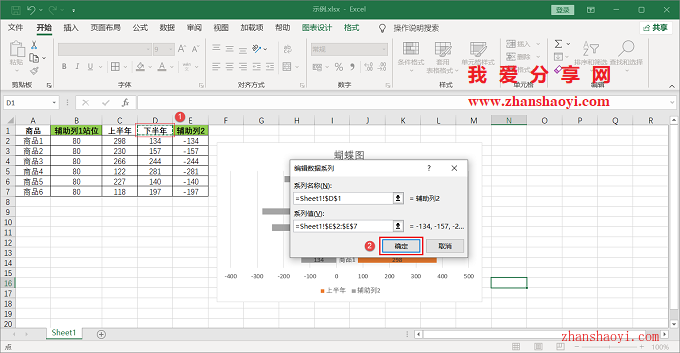

16、弹出如下「编辑数据系列」窗口,先单击选中【D1单元格】,

Excel 2021如何绘制美观实用的蝴蝶图?

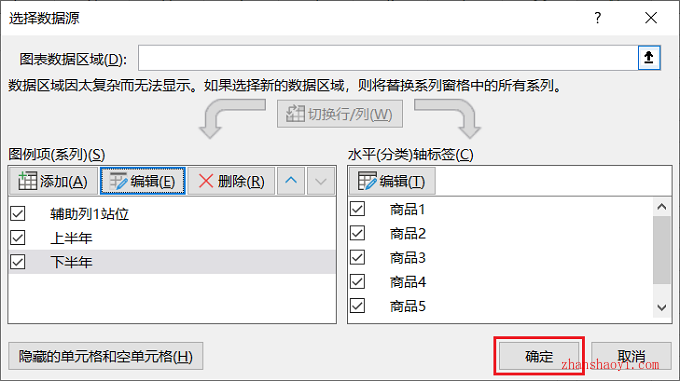

17、点击【确定】退出;

Excel 2021如何绘制美观实用的蝴蝶图?

18、完成蝴蝶图效果如下,有需要的小伙伴赶紧试试吧~

Excel 2021如何绘制美观实用的蝴蝶图?
