Excel 2021绘制分段式折线图,直观展示分段内数据趋势

2024年6月2日16:11:30Excel 2021绘制分段式折线图,直观展示分段内数据趋势已关闭评论 80

一般情况下在同一折线图显示的是单个系列在整段时间内的变化趋势,而想要直观显示分段数据的趋势则不太方便,下面给大家介绍一种新的方法,使其可更直观地区分不同时间段的变化趋势;

操作步骤

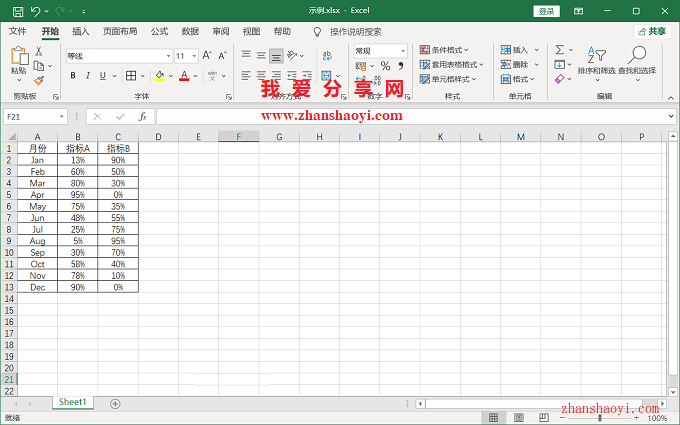

1、打开Excel 2021软件,新建并在单元格中输入如下示例数据;

Excel 2021绘制分段式折线图,直观展示分段内数据趋势

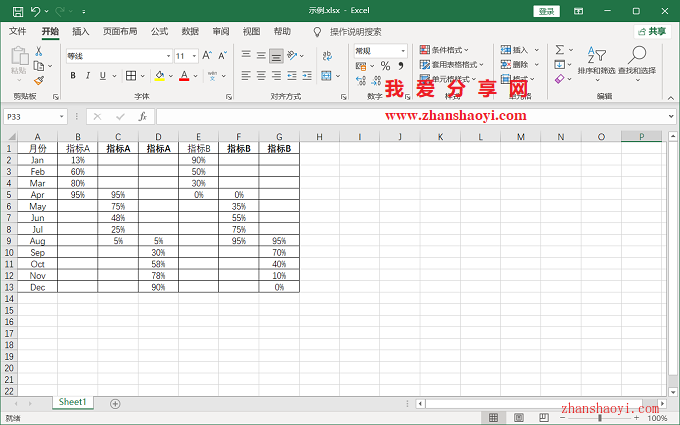

2、第一步,调整数据源,我们需要通过调整数据格式来得到想要的分段折线图,具体如下图所示,分别将每列数据在原来的基础上进一步按照想要分段的位置进行分别列出,同时为了使折线图还是连续的,则后一列数据的第一行需要与前一列数据的最后一行重叠;

Excel 2021绘制分段式折线图,直观展示分段内数据趋势

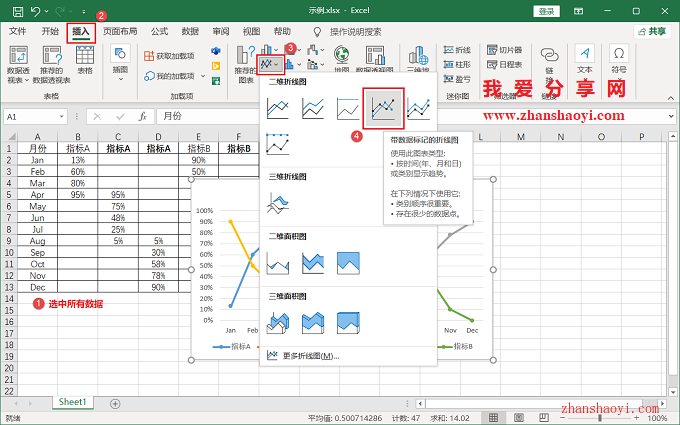

3、第二步,拆入折线图,选中所有数据,依次点击菜单栏中【插入】→【二维折线图】按钮→【带数据标记的折线图】,插入图表;

Excel 2021绘制分段式折线图,直观展示分段内数据趋势

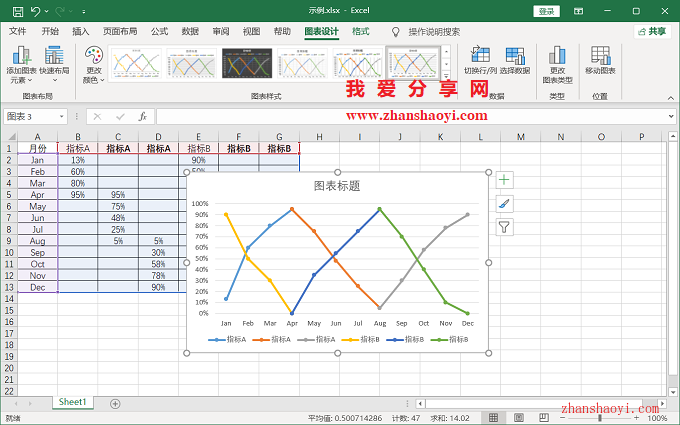

4、默认插入的折线图如下:

Excel 2021绘制分段式折线图,直观展示分段内数据趋势

5、第三步,添加垂直线,单击选中图表,点击【添加图表元素】按钮,在下拉列表中点击【线条】→【垂直线】,在图表中添加垂直线,使对应节点数据显示更直观;

Excel 2021绘制分段式折线图,直观展示分段内数据趋势

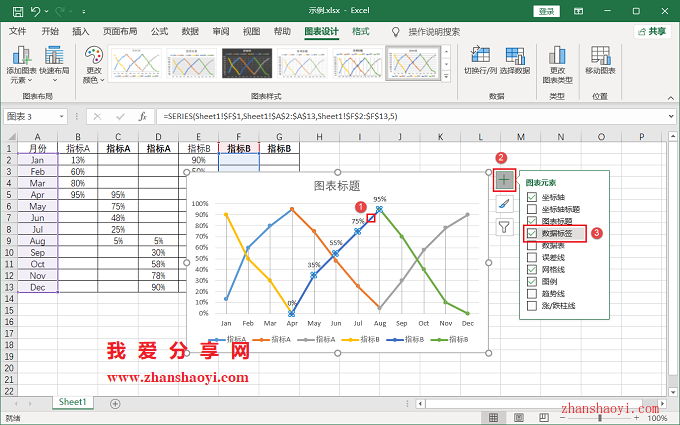

6、第四步,添加数据标签,若需要显示出折线段的数据,我们可以先单击选中图表中对应的线段,然后点击右上角【+】按钮,勾选【数据标签】

Excel 2021绘制分段式折线图,直观展示分段内数据趋势

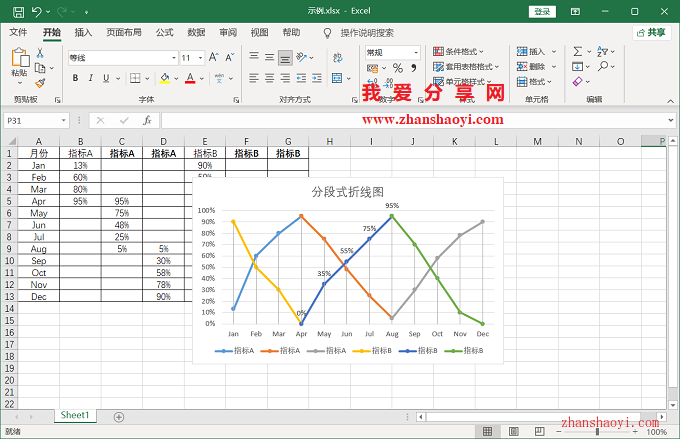

7、完成分段式折线图效果如下,有需要的小伙伴赶紧来试试吧~

Excel 2021绘制分段式折线图,直观展示分段内数据趋势

温馨提示:采用分段式折线图,则无法使整个折线图显示为连续的平滑曲线哦~
