如果你需要做一个环比分析图,通常是直接插入「堆积柱形图」,是不是感觉很单调?下面给大家分享在堆积柱形图之间增加过度,直观展示产品之间的变化趋势;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

操作步骤

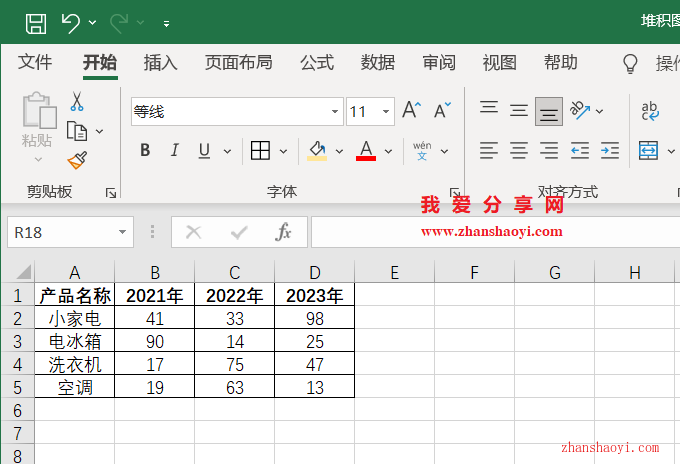

1、先打开Excel 2021软件,然后在单元格中输入如下示例数据,是某公司四个产品3年度的利润统计表;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

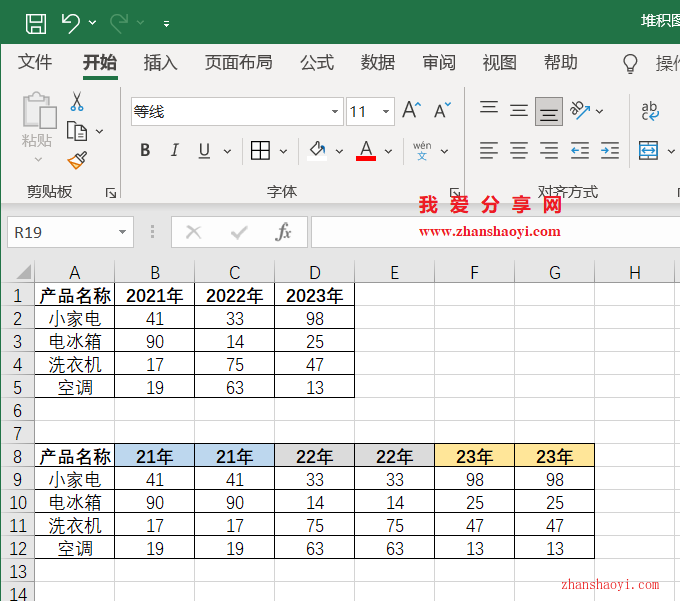

2、第一步,增加辅助表格,在下面增加一个辅助表格,每年重复上表的数据2次;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

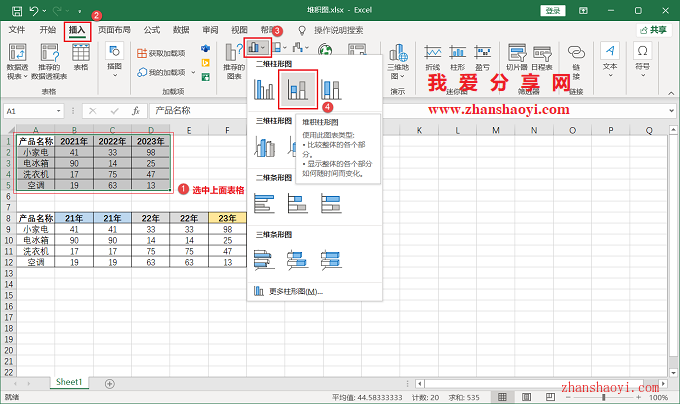

3、选取上面的表格,点击菜单栏中【插入】,然后点击【柱形图】按钮在展开列表中选择【堆积柱形图】

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

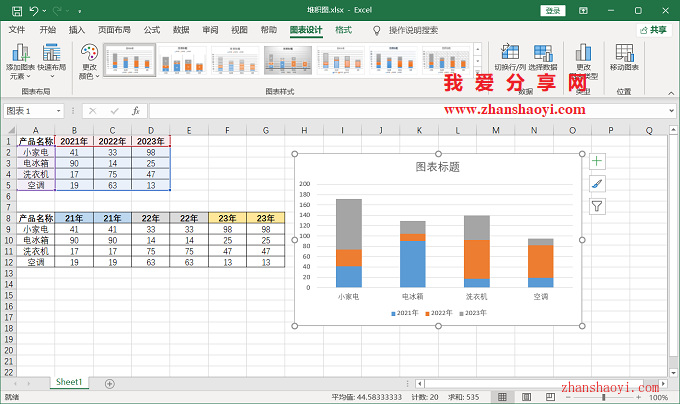

4、默认插入的堆积柱形图,如下:

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

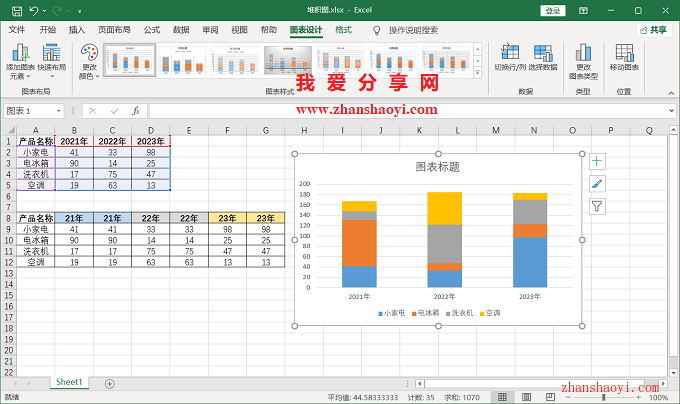

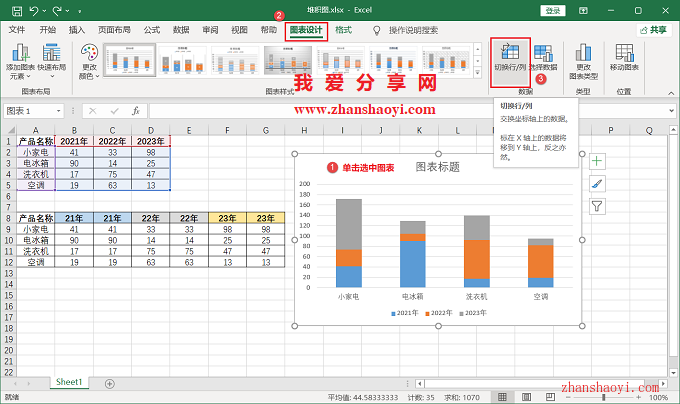

5、先选中图表,然后点击上方【切换行/列】按钮;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

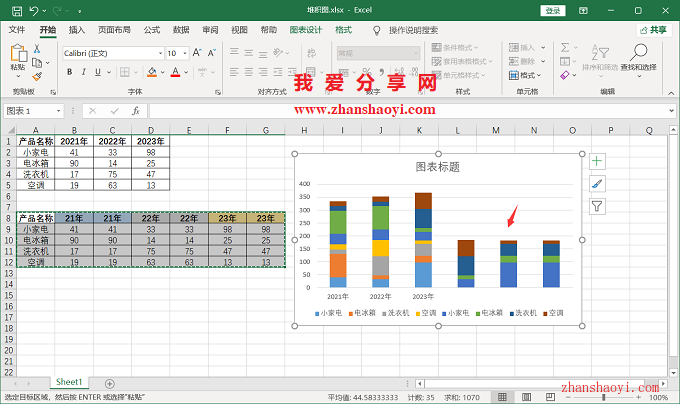

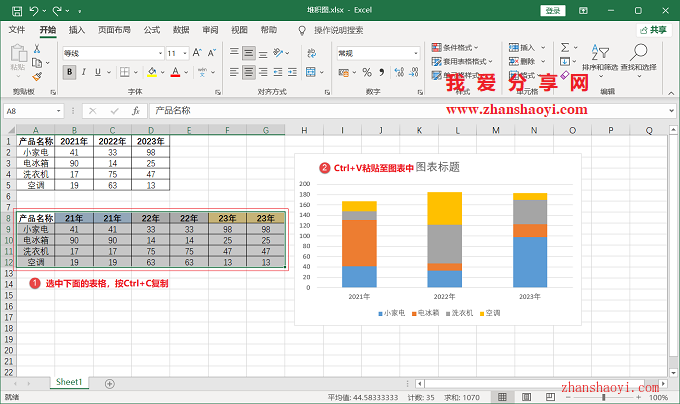

6、第二步,绘制组合图,选取下面的图表,按Ctrl+V粘粘下表数据到图表上,效果如下:

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

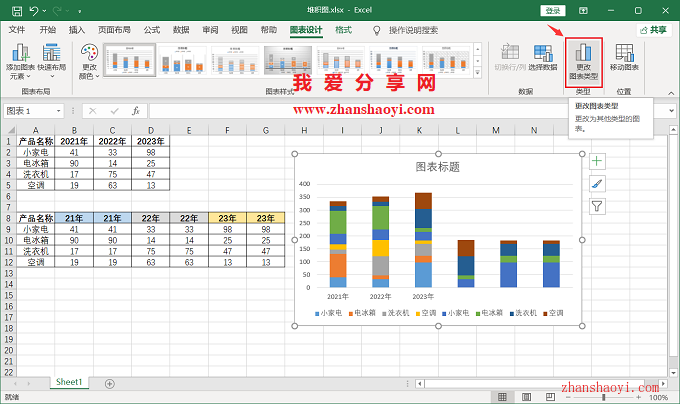

7、点击上方【更改图表类型】;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

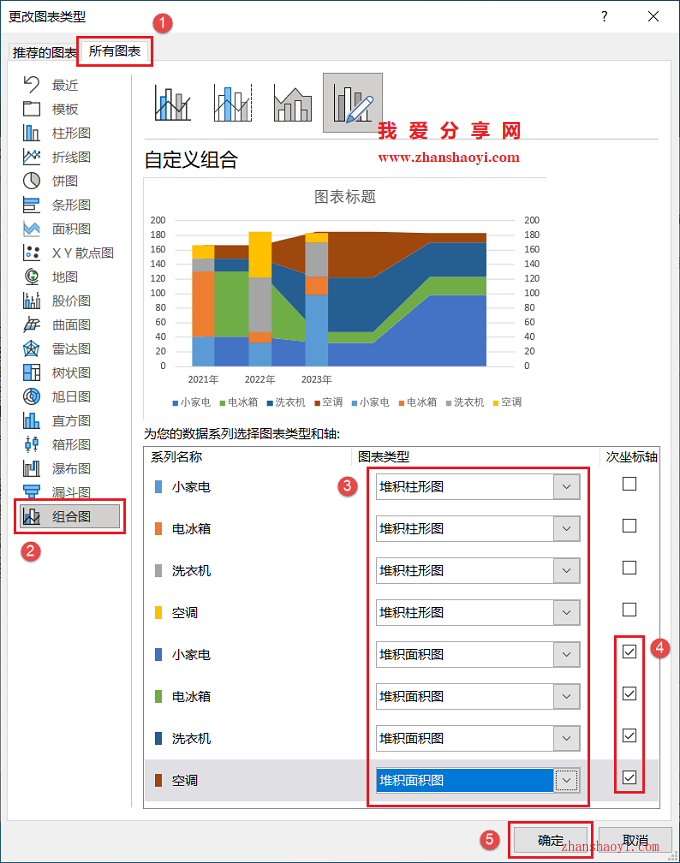

8、先点击左侧列表中【组合图】,把上方表格中的4个系列改为堆积柱形图图;把下方表中的4个系列改为堆积面积图+次坐标,再点击【确定】退出;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

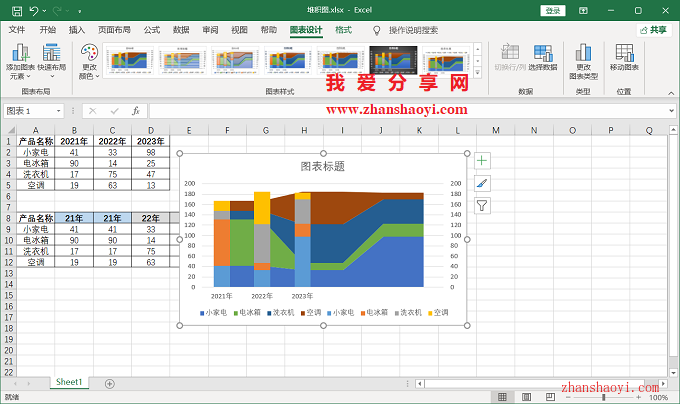

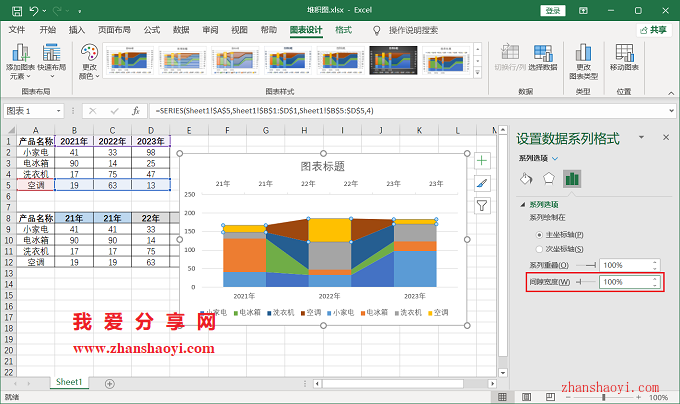

9、将间隙宽度设置为100%,修改后的堆积柱形图+堆积面积图组合图效果如下:

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

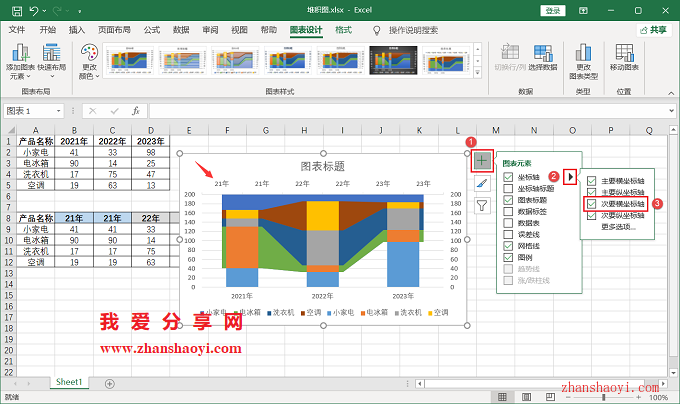

10、第三步,调整柱形重合,点击图表右上角【+】按钮,再点击坐标轴右侧【▶】按钮,勾选【次要坐标轴】显示显示次X轴;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

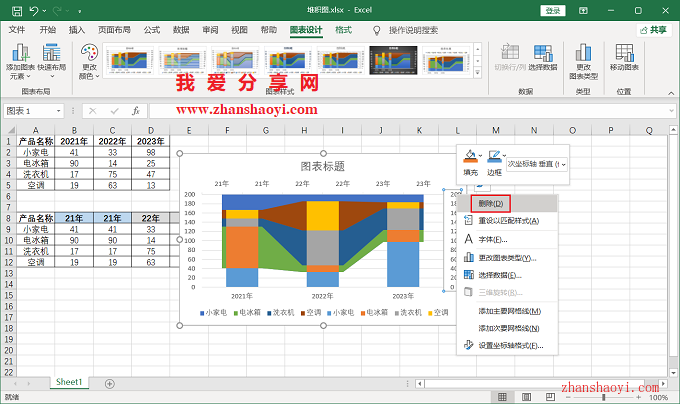

11、删除次Y轴;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

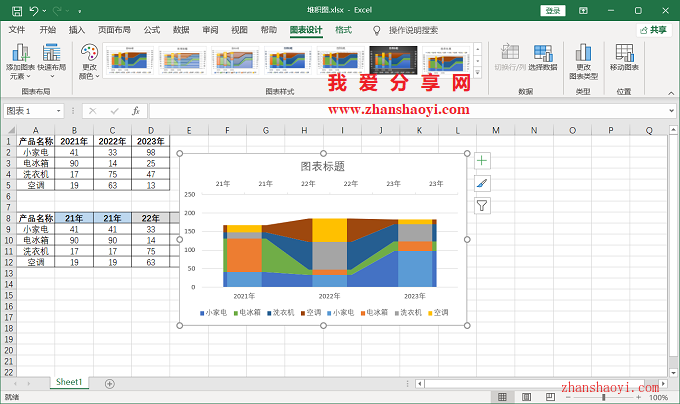

12、调整的组合图效果如下:

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

13、鼠标右击柱形图选择【设置数据系列格式】

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

14、完成初版体堆积柱形图效果如下:

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

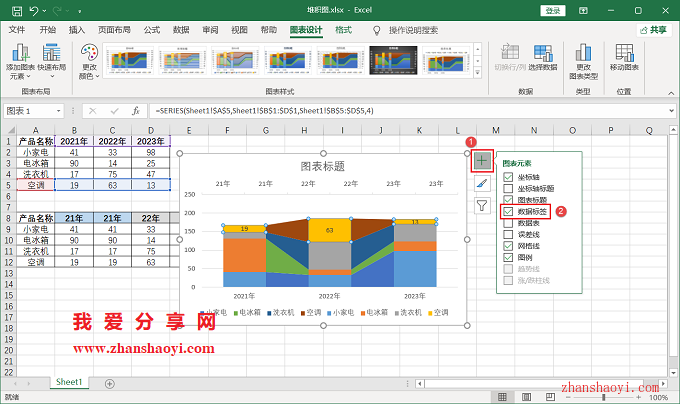

15、第四步,添加数据标签,先选中柱形图,再点击右上角【+】按钮,勾选【数据标签】;

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!

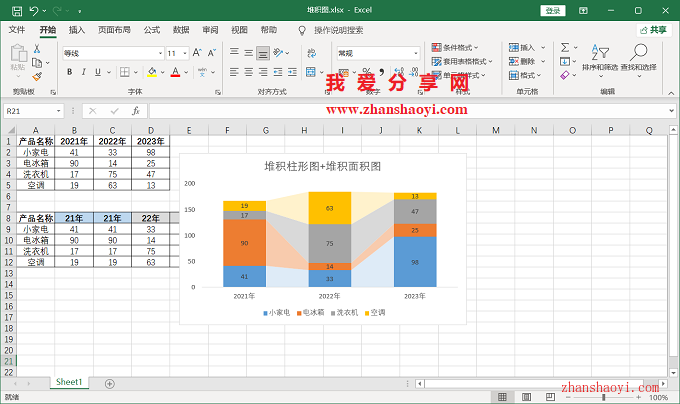

16、最后,将中间过度的面积图修改为浅色,并添加标题和删除多余的图例,美化后的效果如下:

Excel 2021中绘制连体堆积柱形图,直观展示数据之间的过度!
