Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

2024年6月10日21:09:16Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化已关闭评论 637

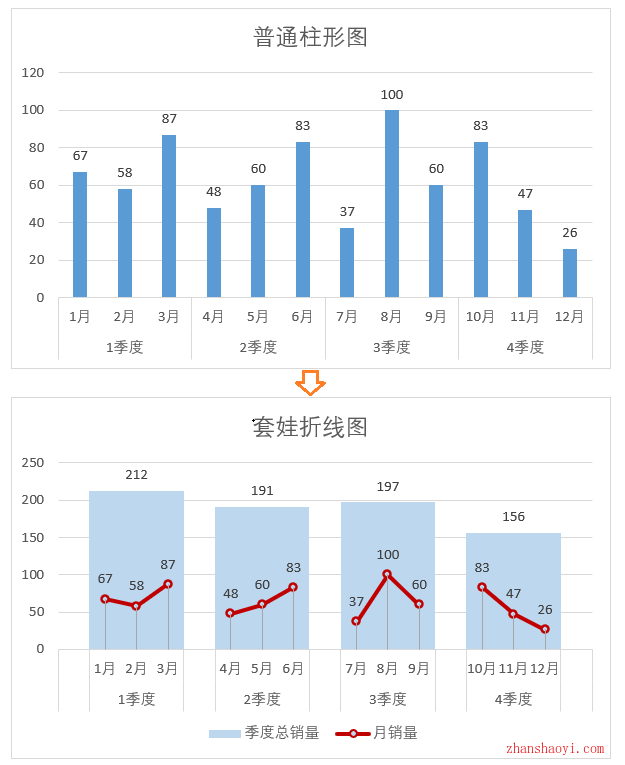

一年的数据如需做成图表展示,估计很多小伙伴都是直接插入柱形图或折线图,但这种图不够直观,下面给大家分享的是套娃柱形图,如下,既可以显示一年12个月的数据,又可以对4个季度的数据分别进行单独对比;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

操作步骤

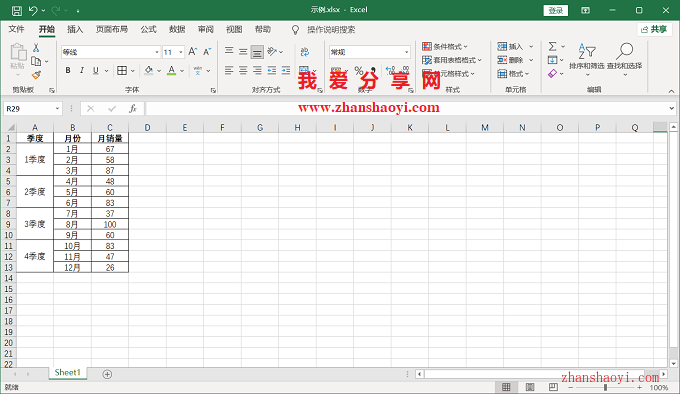

1、打开Excel 2021软件,然后在单元格中输入如下示例数据;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

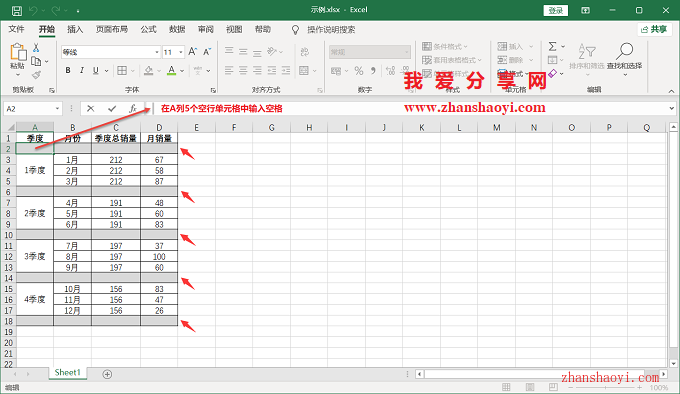

2、第一步,整理数据源表,添加季度合计数列,如下图中的C列,每个季度前添加空行,并在A列空行单元格中输入空格;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

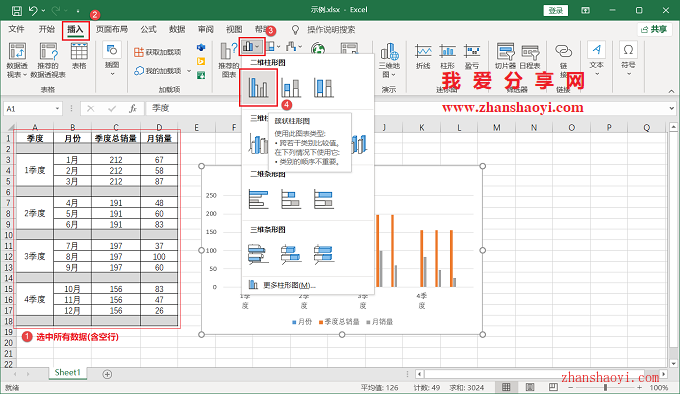

3、选中所有数据,点击菜单栏中【插入】→【柱形图】按钮,在展开列表中选择【簇状柱形图】;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

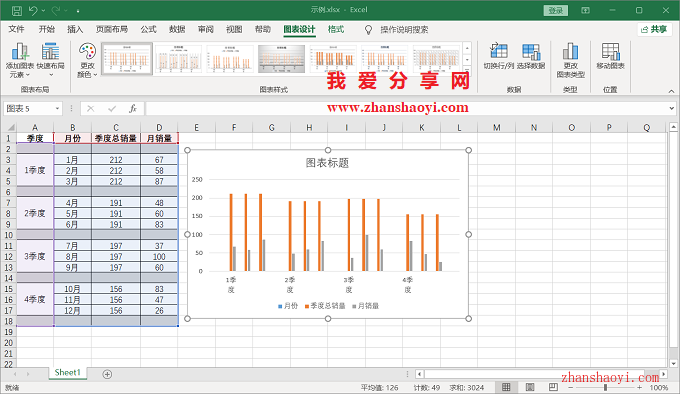

4、默认插入的柱形图如下,下面对图表进行美化;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

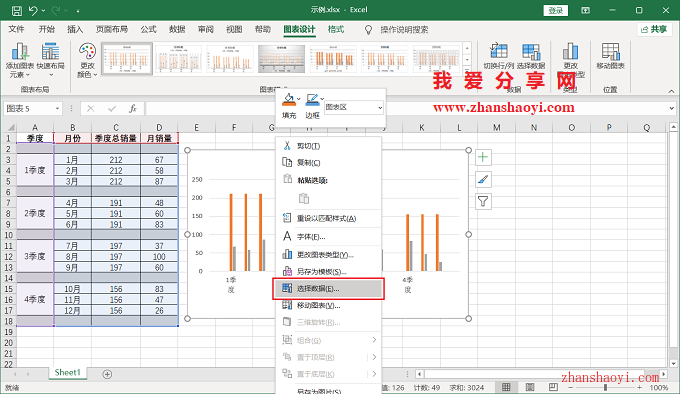

5、第二步,修改X轴标签显示,在图表空白处右击选择【选择数据】;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

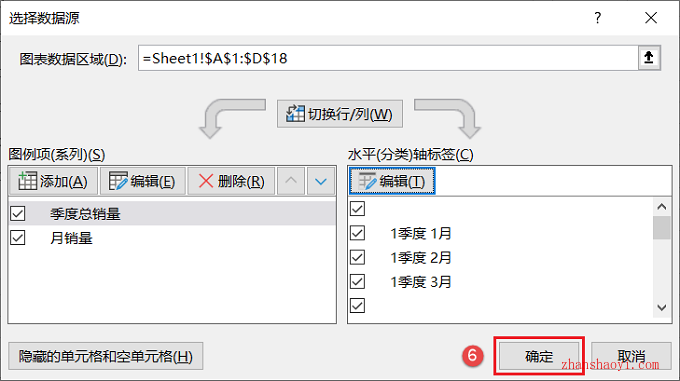

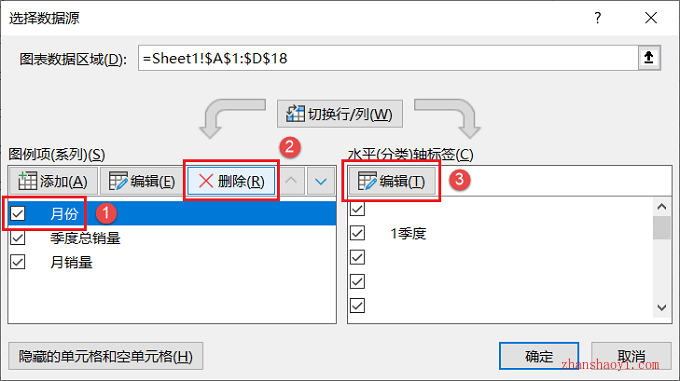

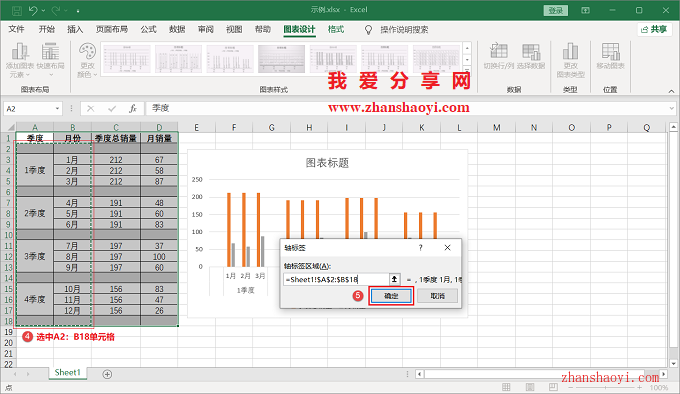

6、先删除月份系列,再修改X轴标签源区域;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

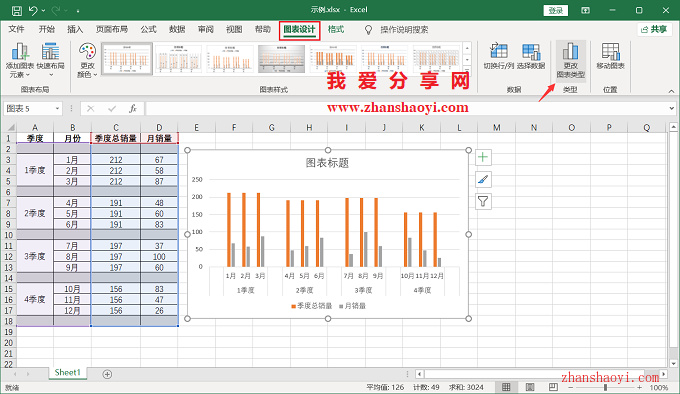

7、修改后的X轴标签显示效果如下,先点击菜单栏中【图表设置】,然后点击【更改图表类型】继续;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

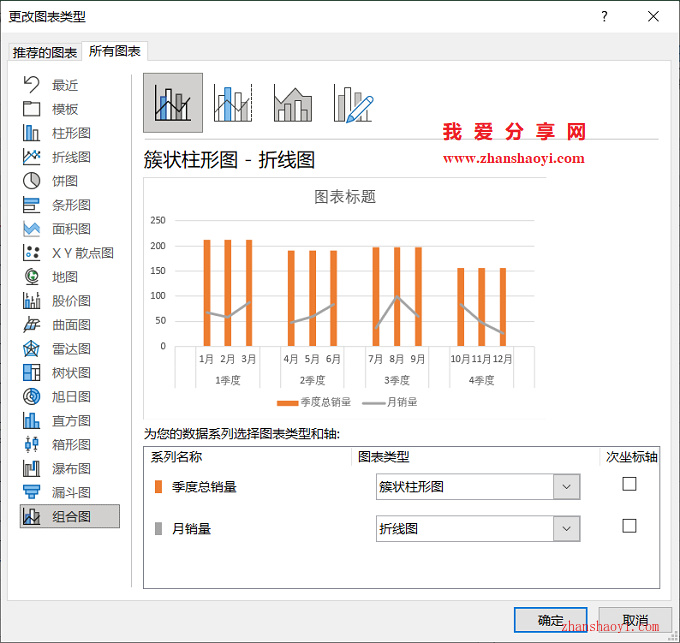

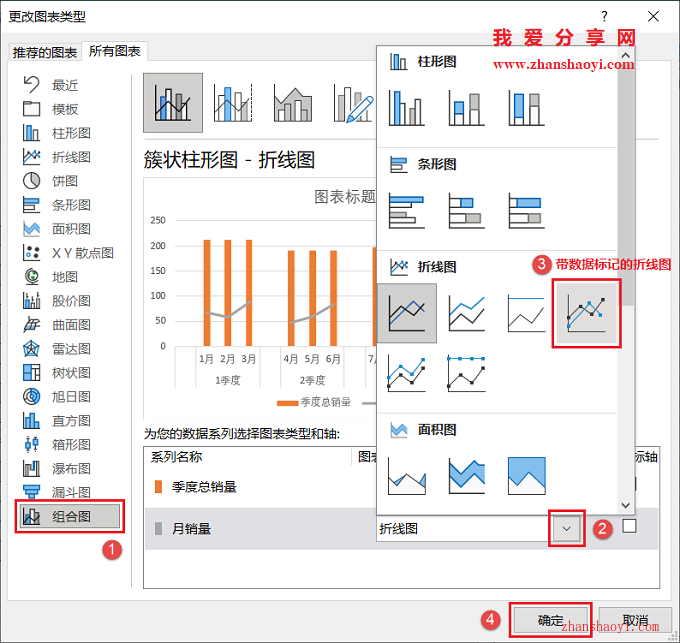

8、第三步,把月销售修改为带数据节点的折线图

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

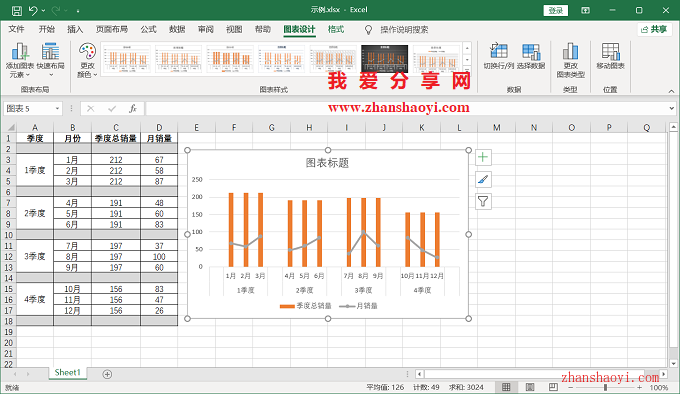

9、修改后的图表效果如下:

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

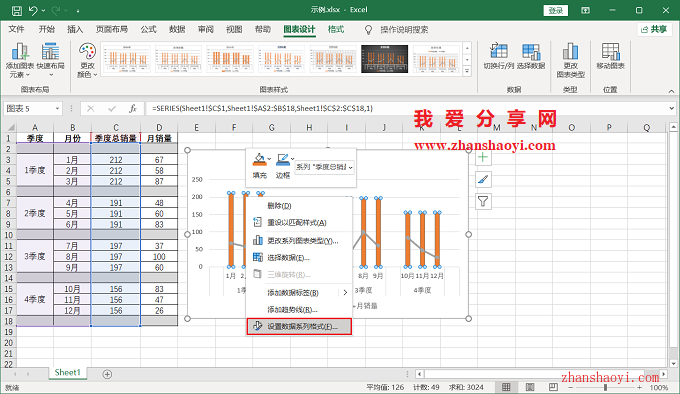

10、鼠标右击柱形图选择【设置数据系列格式】;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

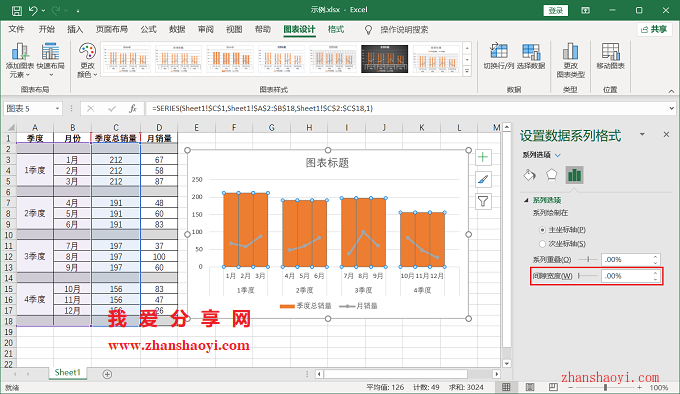

11、将间隙宽度设置为0,使季度柱形图成块一个状整体;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

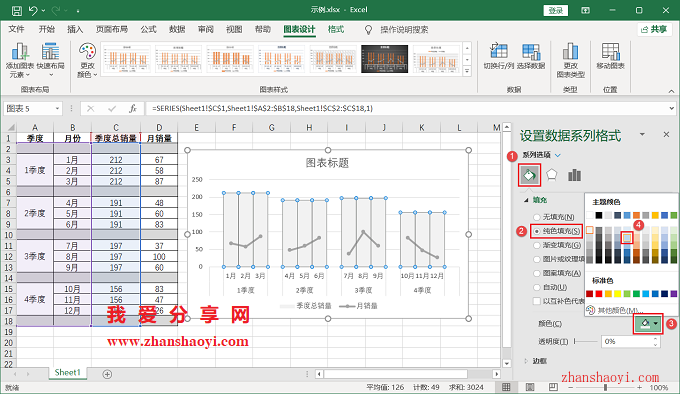

12、将柱形图颜色设置为浅蓝色;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

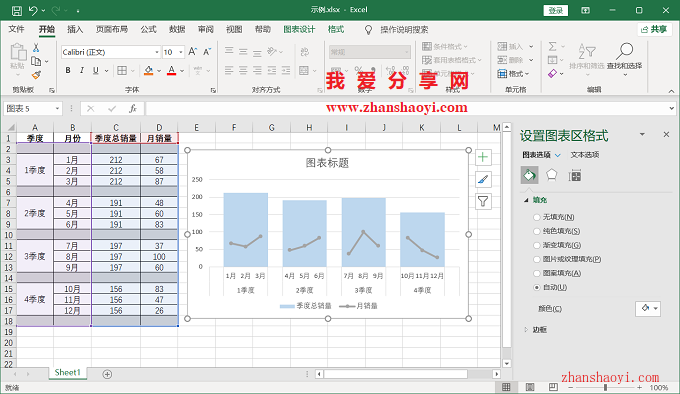

13、修改宽度后图表效果如下:

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

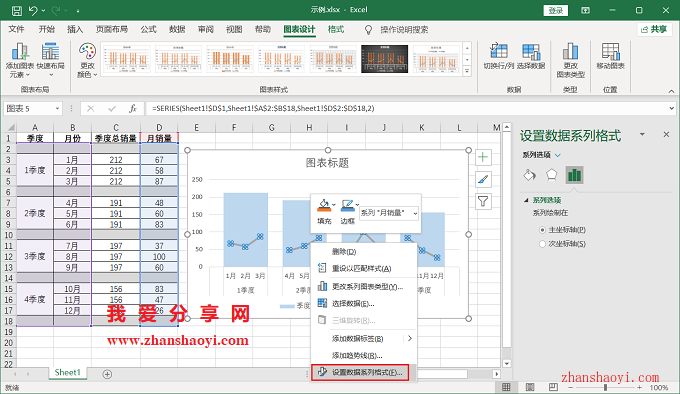

14、第四步,设置折线图颜色,鼠标右击折线选择【设置数据系列格式】;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

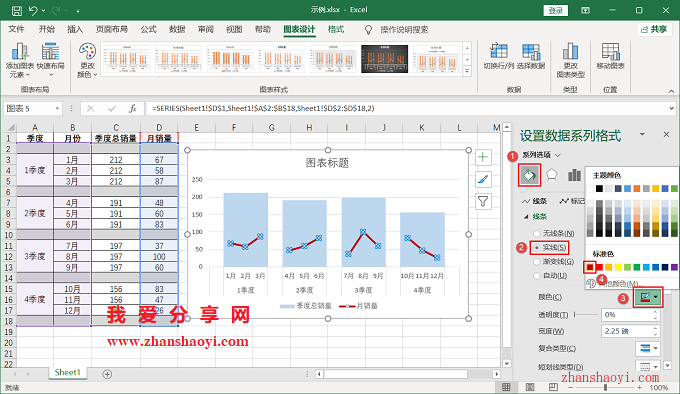

16、设置折线图颜色;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

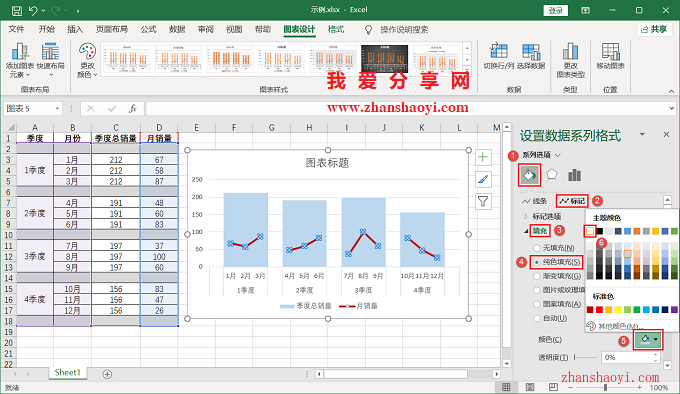

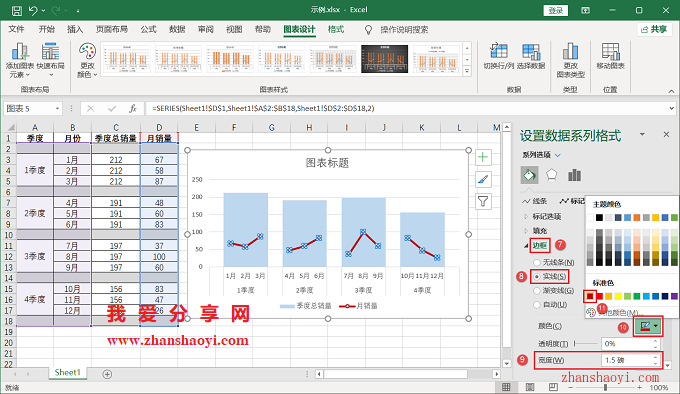

17、继续设置折线图节点填空颜色和边框颜色;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

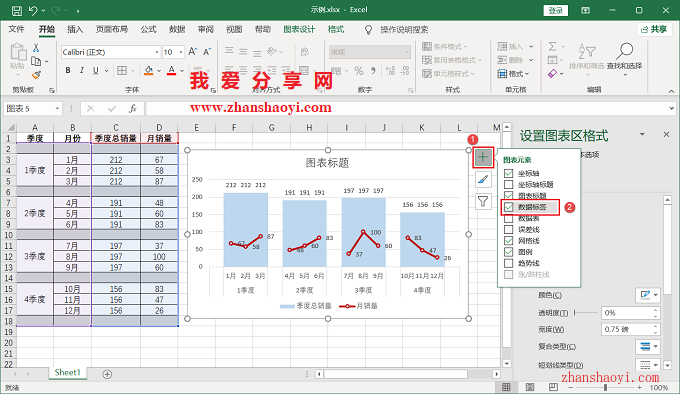

18、第五步,添加数据标签,点击右上角【+】按钮,然后勾选【数据标签】;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

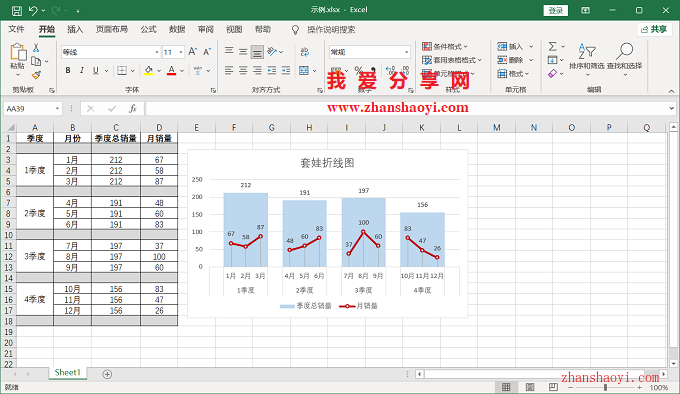

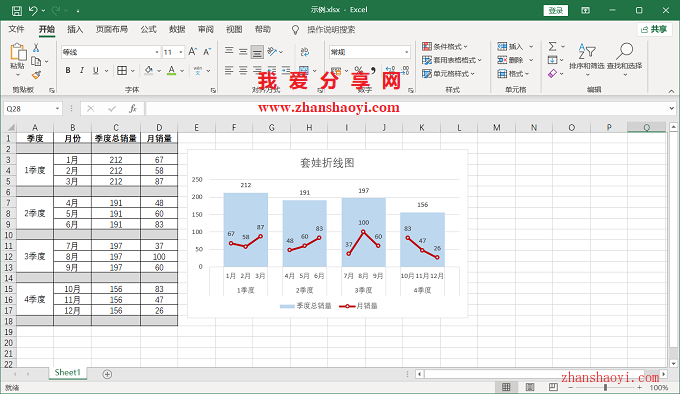

19、最后,调整标签位置并删除多余的标签、添加标题等;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

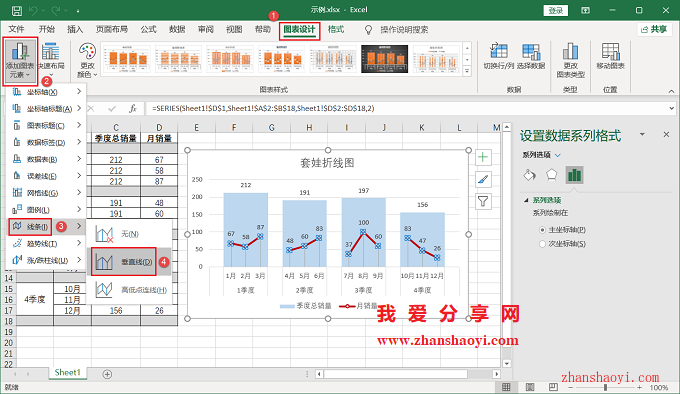

19、第六步,添加垂直线,给折线图添加垂直线;

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化

20、完成效果如下,有需要的小伙伴赶紧试试~~

Excel 2021绘制套娃折线图,可同时展示年度和季度的数据变化
