AutoCAD中如何修改倒角角度?

2024年11月3日21:59:57AutoCAD中如何修改倒角角度?已关闭评论 142

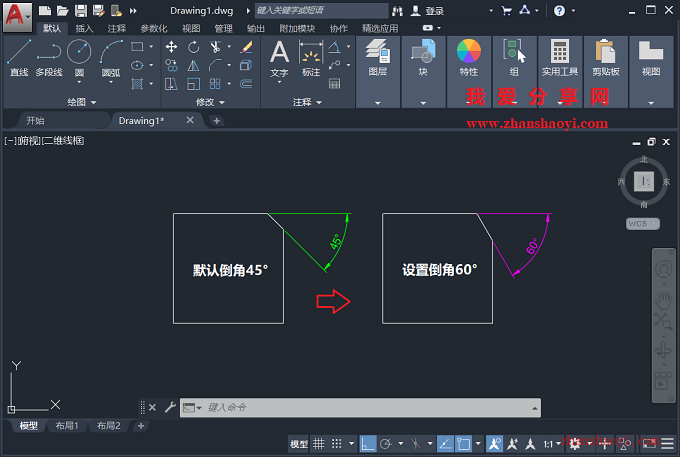

AutoCAD中默认倒角的角度是45°,如下,但如果想倒其它角度的倒角,如果通过直线命令绘制非常影响效率,有没有更快捷的操作呢?下面给大家分享修改倒角角度的方法;

AutoCAD中如何修改倒角角度?

操作步骤

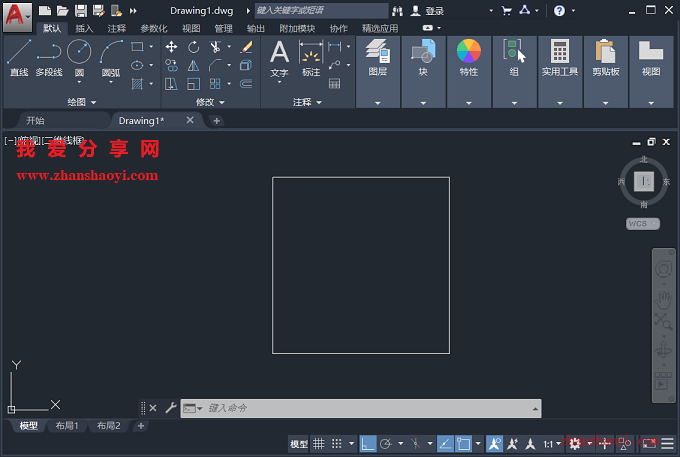

1、先打开AutoCAD 2020软件,进入CAD界面,然后绘制如下示例矩形图形;

AutoCAD中如何修改倒角角度?

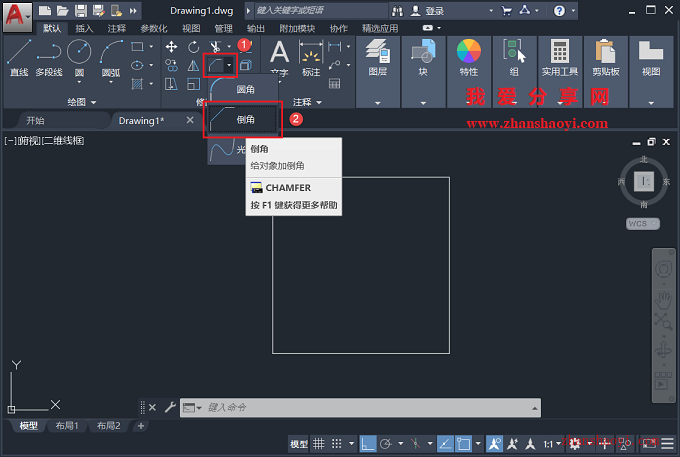

2、点击上方【倒角】按钮,或是在命令栏中输入CHA,然后按Enter键继续;

AutoCAD中如何修改倒角角度?

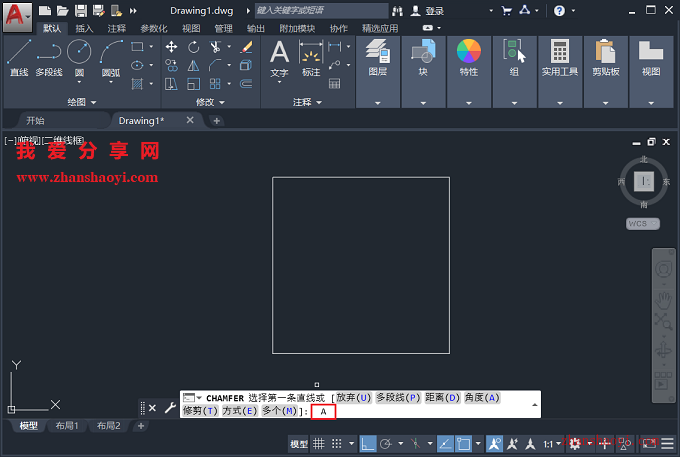

3、在命令栏中输入:A,然后按Enter键继续;

AutoCAD中如何修改倒角角度?

4、设置倒角的长度,这里输入5,就是设置倒角的长度为5MM,然后按Enter键继续;

AutoCAD中如何修改倒角角度?

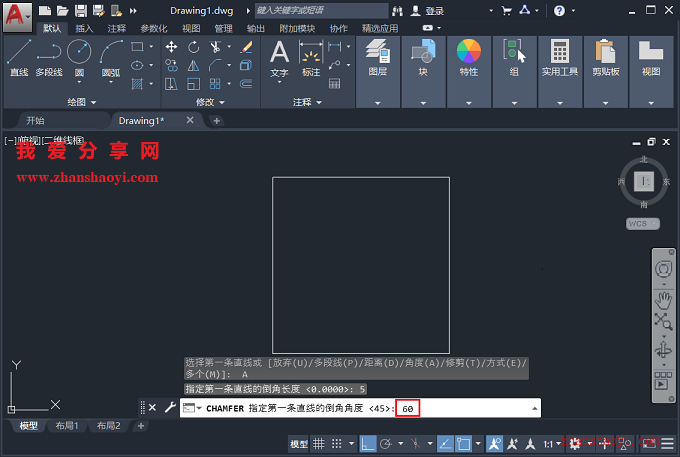

5、输入角度,这里输入60°,然后按Enter键继续;

AutoCAD中如何修改倒角角度?

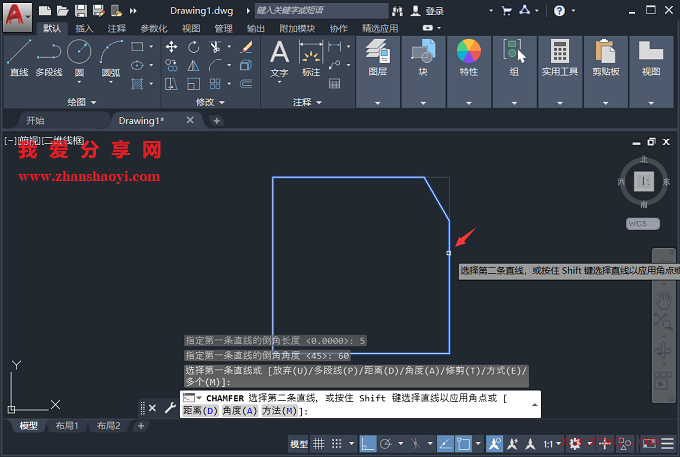

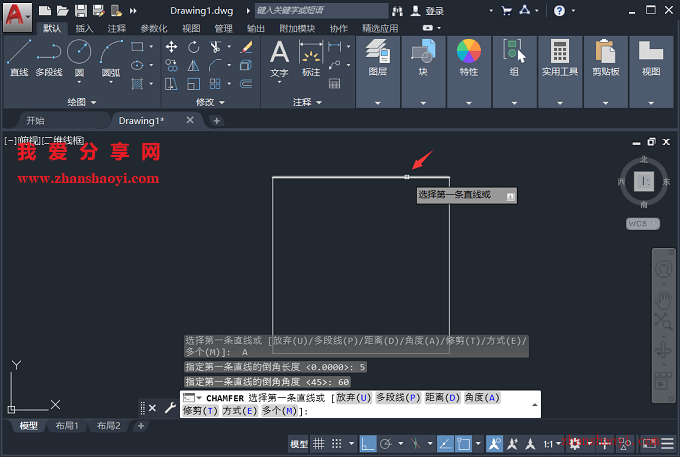

6、下面可以进行倒角处理了,单击选择需要倒角的两条边线;

AutoCAD中如何修改倒角角度?

AutoCAD中如何修改倒角角度?

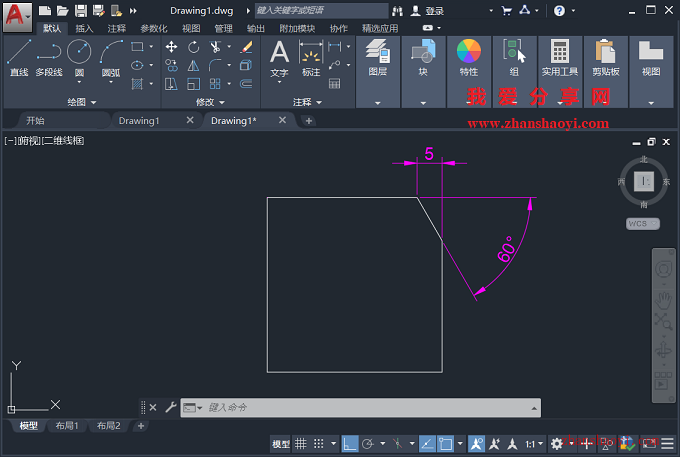

7、完成60°角度倒角绘制效果如下:

AutoCAD中如何修改倒角角度?
