AutoCAD 2027中如何把图形某个方向压缩或拉伸？

在CAD绘图过程中，有时根据实际需求需要将图形沿某一个方向压缩，而与该方向垂直的方向上不做变化，如下图，那么这个操作是否能够实现呢？如果可以实现那么具体该如何操作呢？

操作步骤：

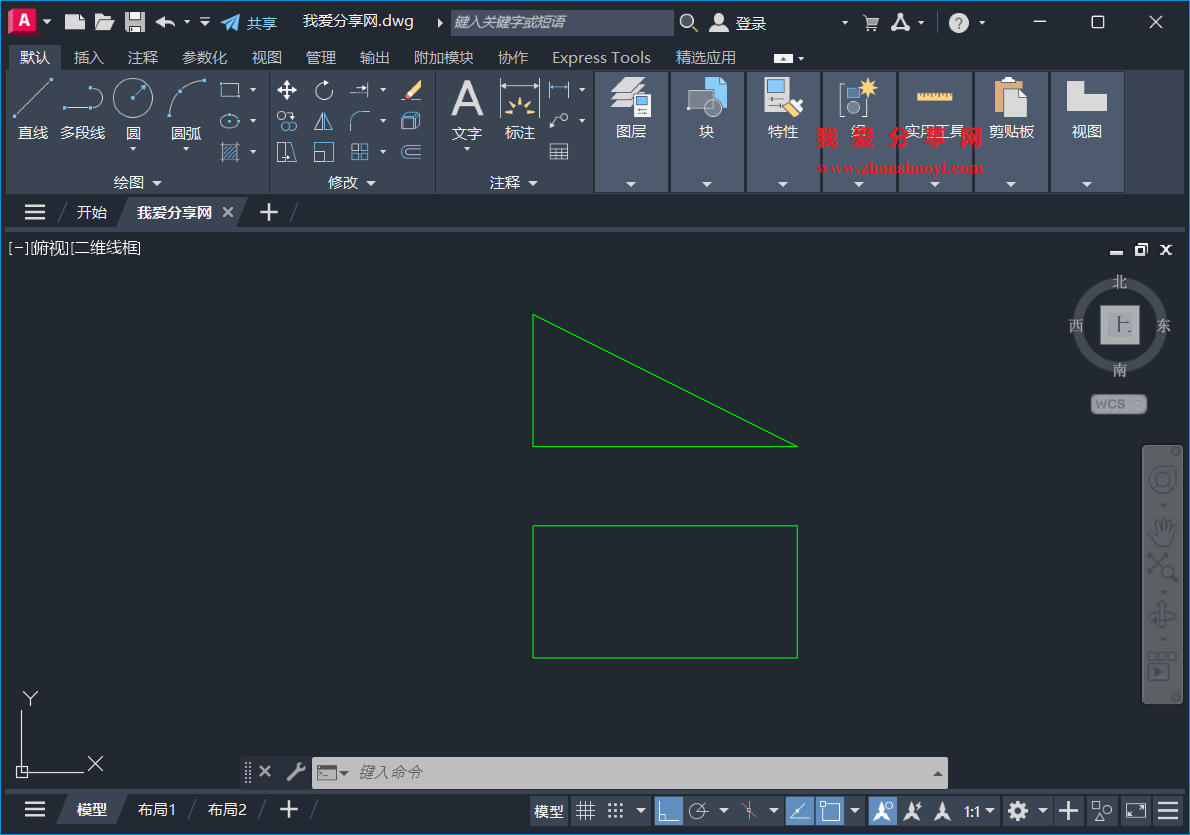

1、先打开AutoCAD 2027软件，进入绘图界面，绘制如下示例图形；

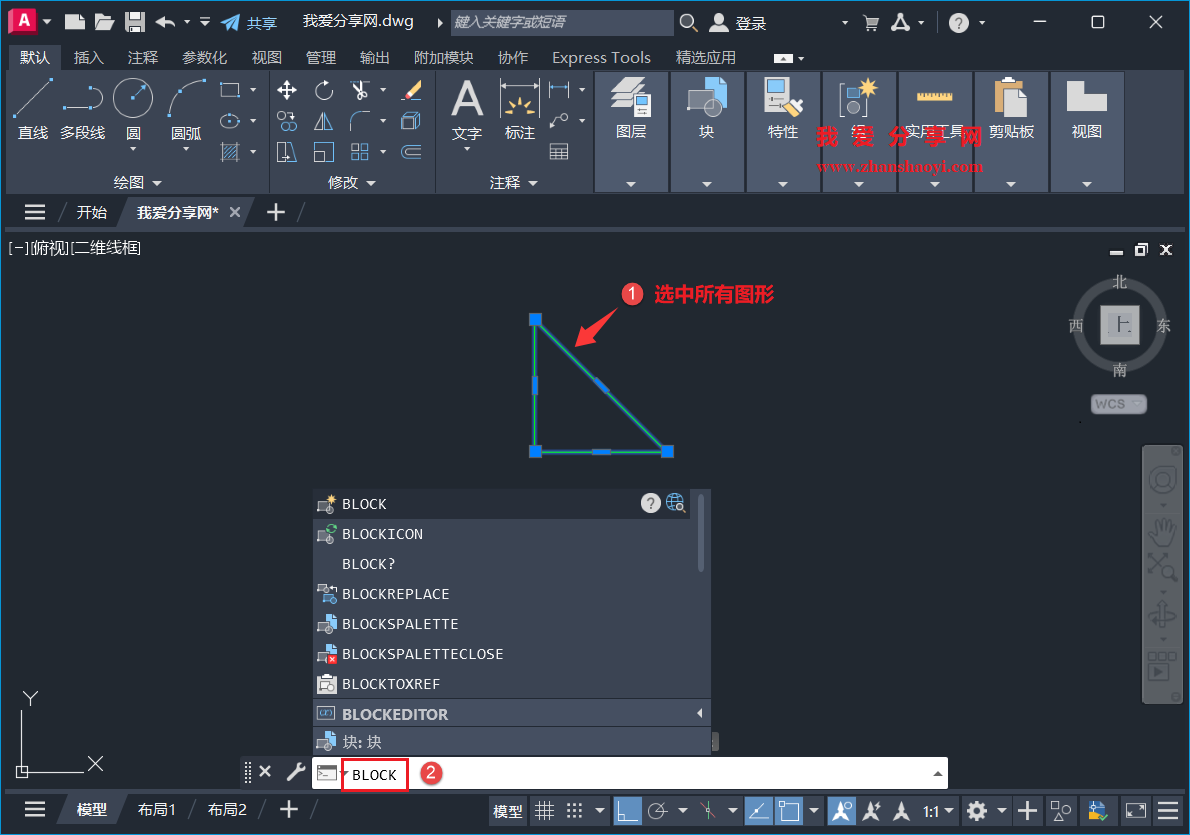

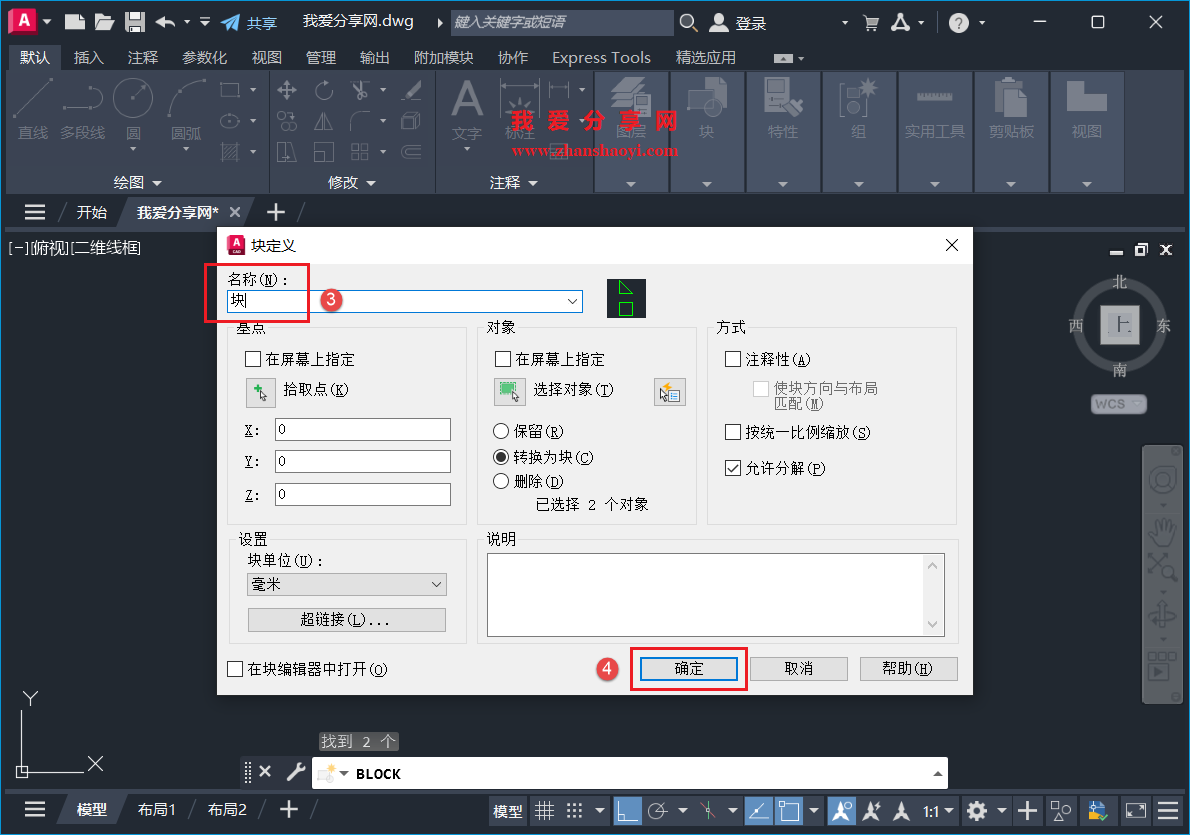

2、选中所有图形，然后在下方命令栏中输入块命令：BLOCK，打开如下对话框，先输入块名称，再点击【确定】；

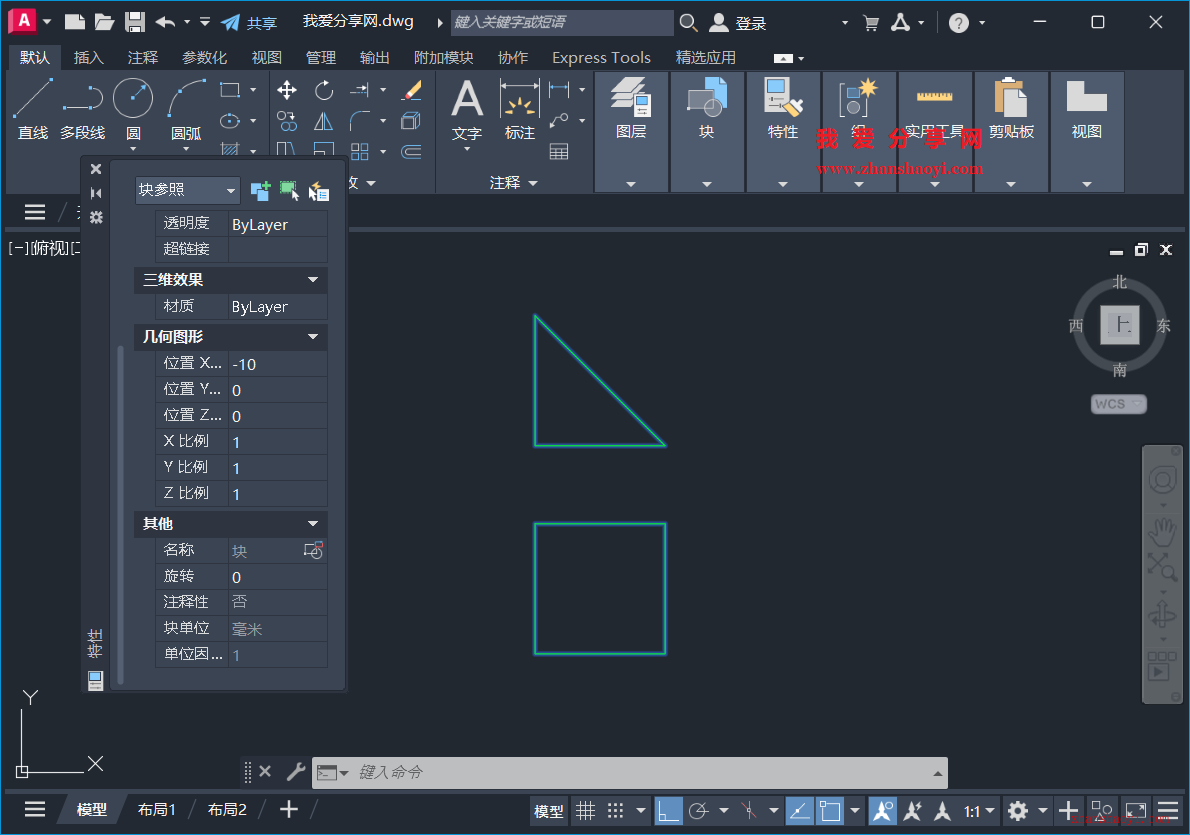

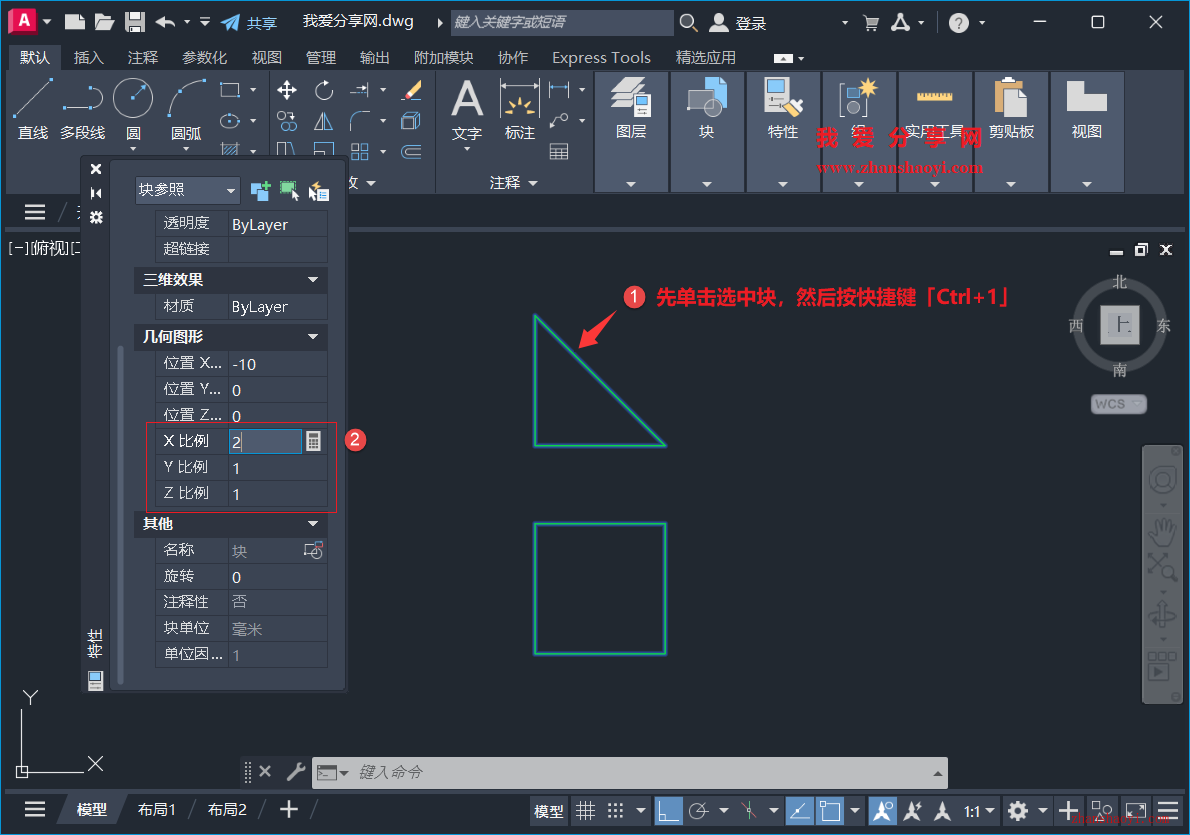

3、先选中对应的块，然后按快捷键「Ctrl+1」，调出特性窗口，找到几何图形栏下X比例/Y比例/Z比例，这里仅将X比例修改为2，其它比例不变，然后按Enter键；

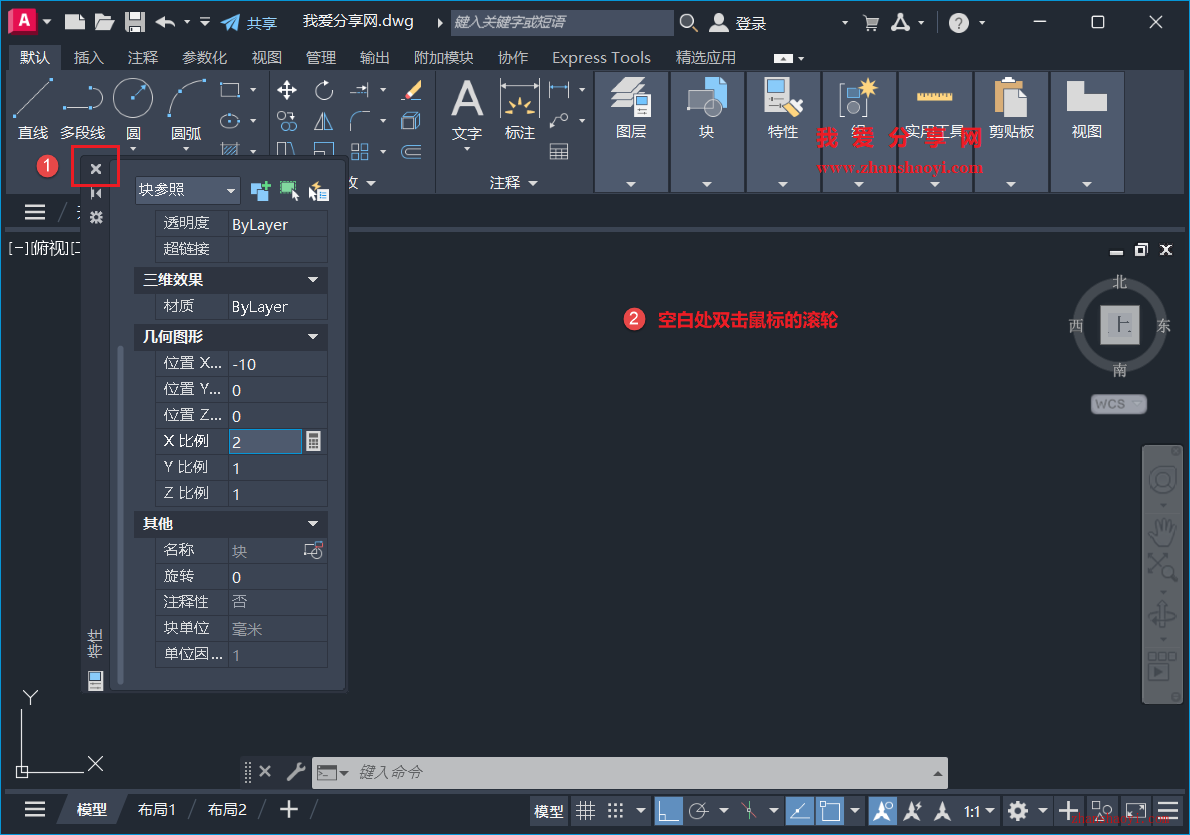

4、图形会调整位置从显示窗口中消失，此时在绘图界面中空白处双击鼠标的滚轮，图形会自动居中显示，完成操作后就会得到一个Y方向上保存不变，而X方向增大一倍的新块；

5、类似，只需要根据需要修改X比例/Y比例/Z比例参数即可实现单方向的拉伸或压缩，希望本文分享的内容对你有所帮助~~
