AutoCAD 2027中如何彻底删除图纸中的块？

在CAD绘图过程中，会经常使用到图块，以方便自己快速的插入之前自己或别人已经绘制好的图形，但是频繁使用图块，当然也需要经常删除一些重复的图块，导致图纸臃肿，那么，我们怎样去彻底删除已存在的图块呢？

操作步骤：

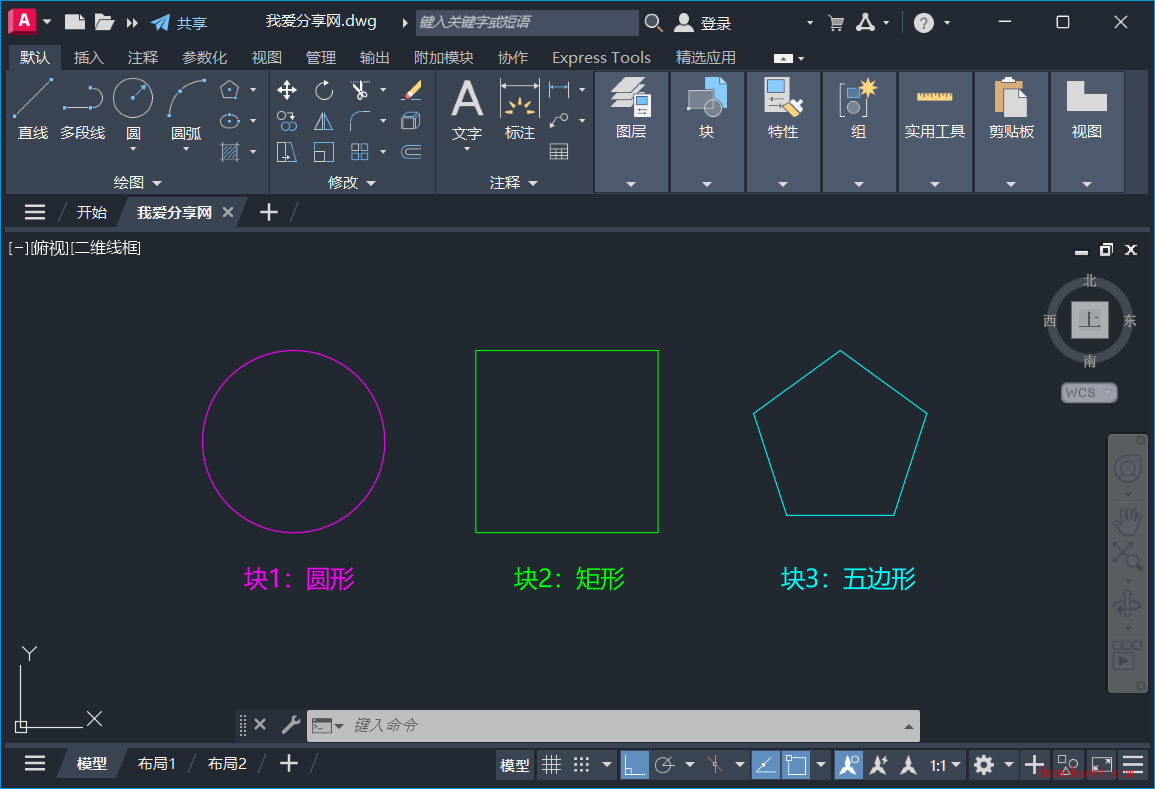

1、先打开AutoCAD 2027软件，进入绘图界面，然后绘制如下示例图形，包含3个块内容；

一、查看块名称

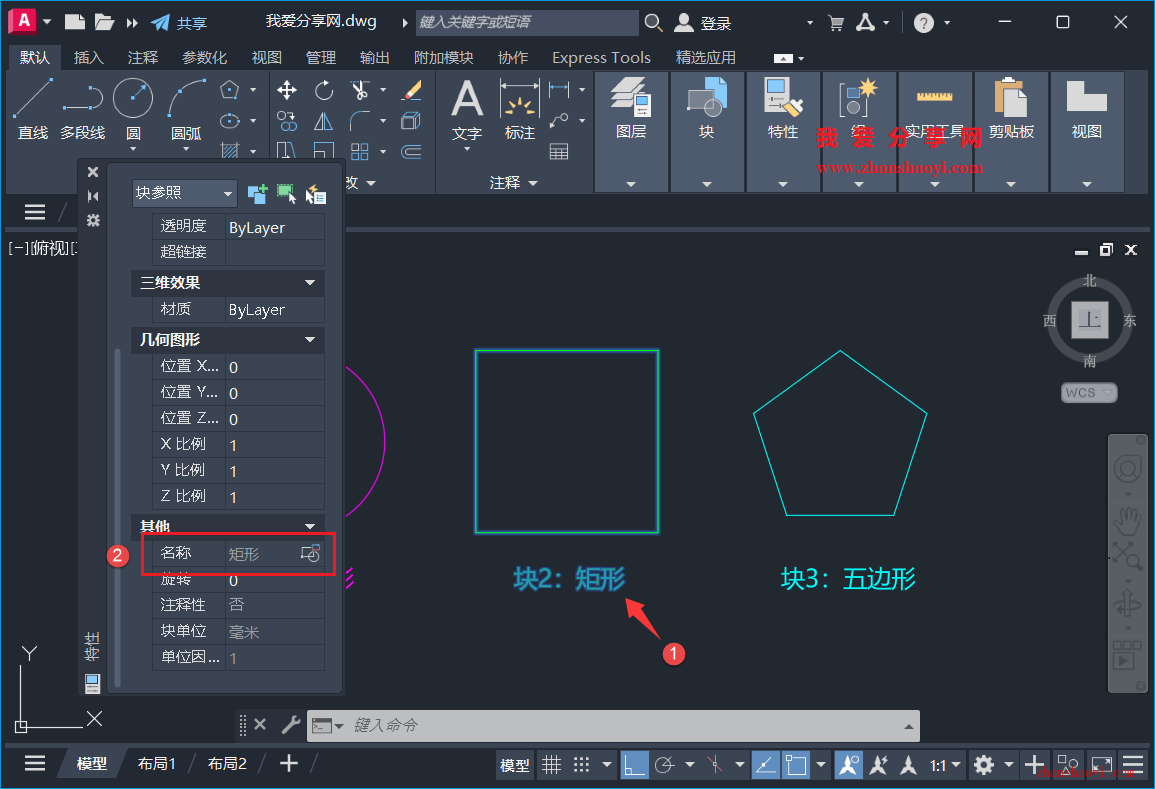

2、先单击选中块，然后按「Ctrl+1」打开特性栏，在「其它」栏下名称右侧可以查看块名称；

二、删除已存在的块

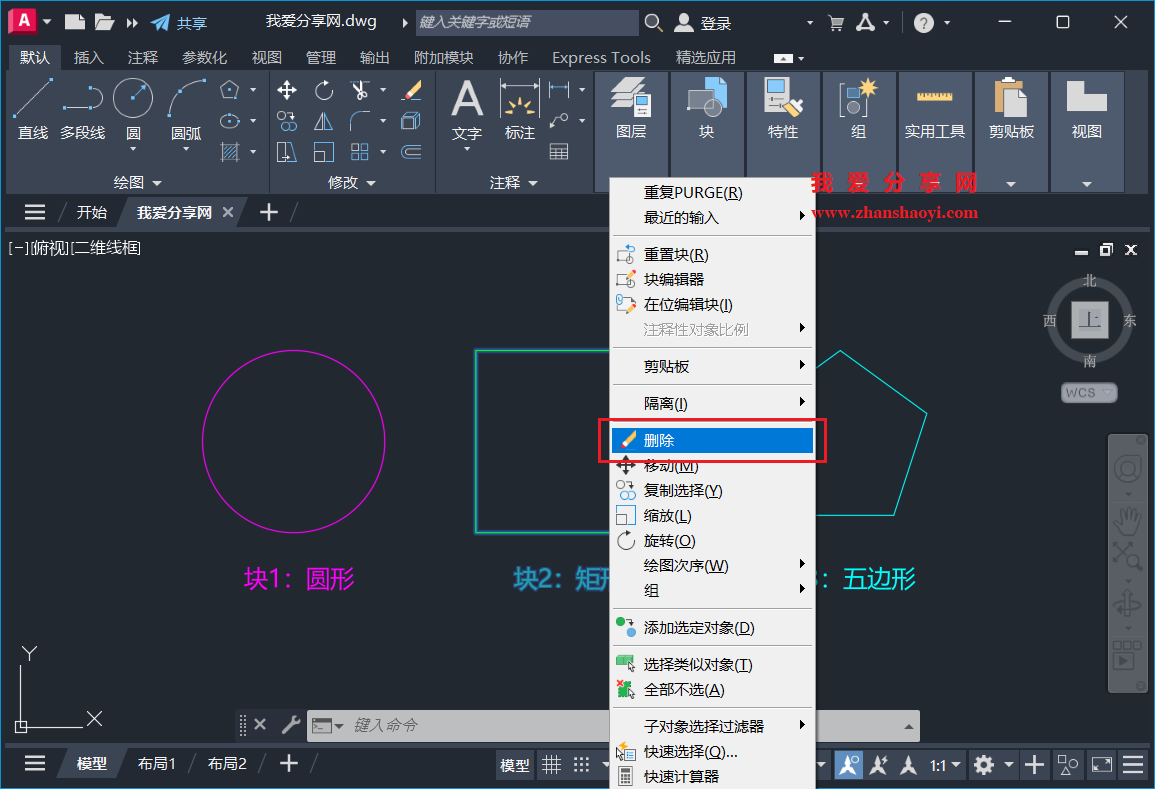

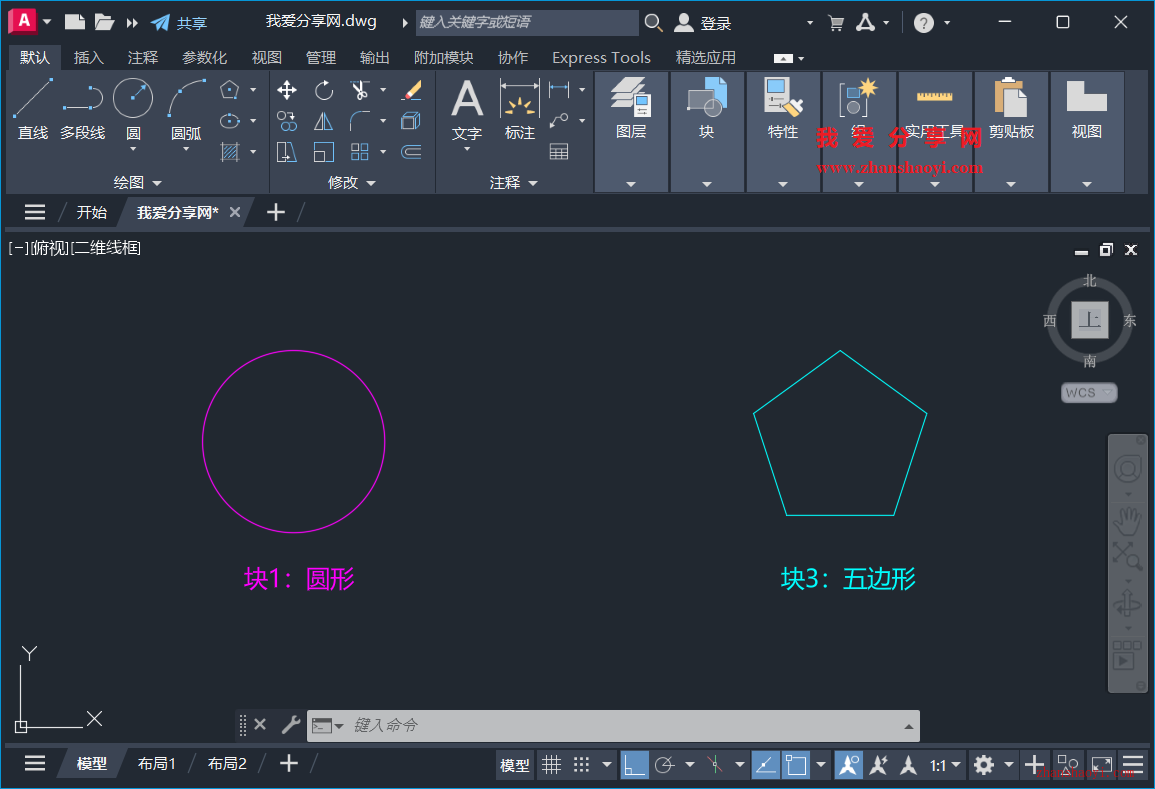

3、在块图形上鼠标右击选择【删除】（或按Delete键），图纸中块图形就被删除了；

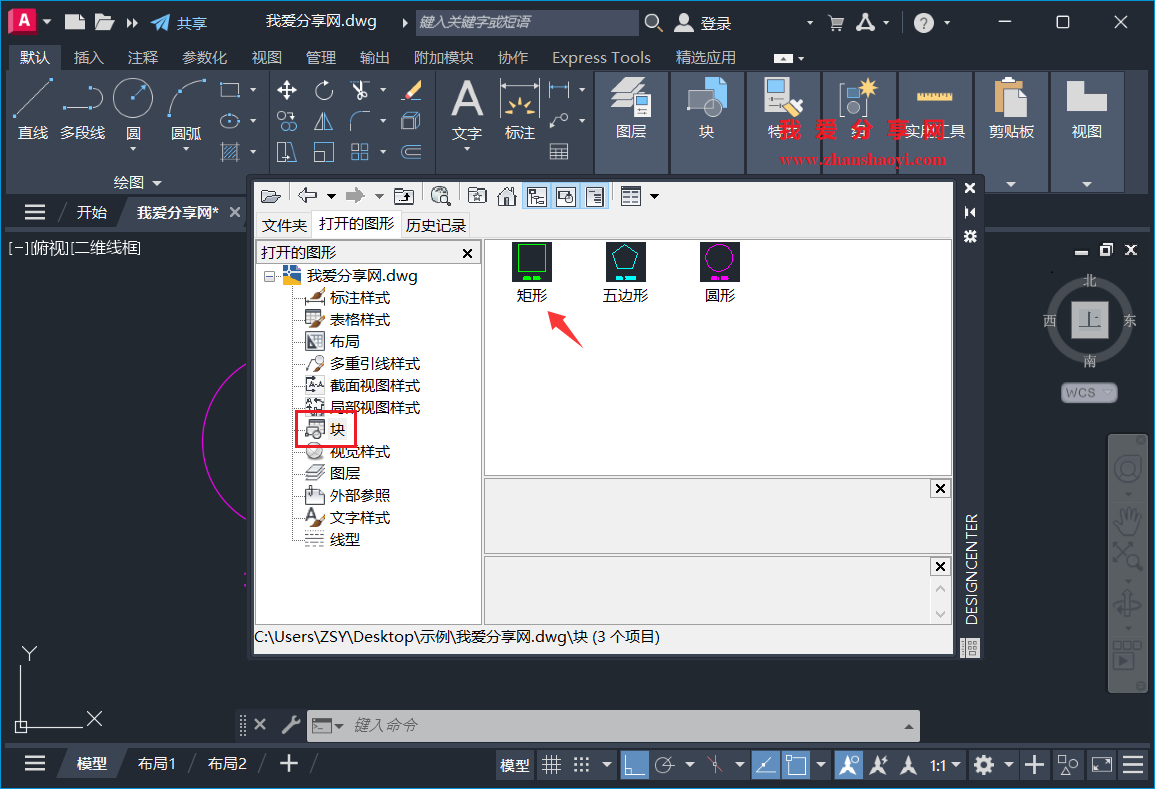

此时按「 Ctrl+2」 打开设计中心，左侧找到当前图纸的「块」节点，即可浏览图纸中所有块定义，如下，我们可以看到上步直接删除的块还存在；

三、清理残留的块

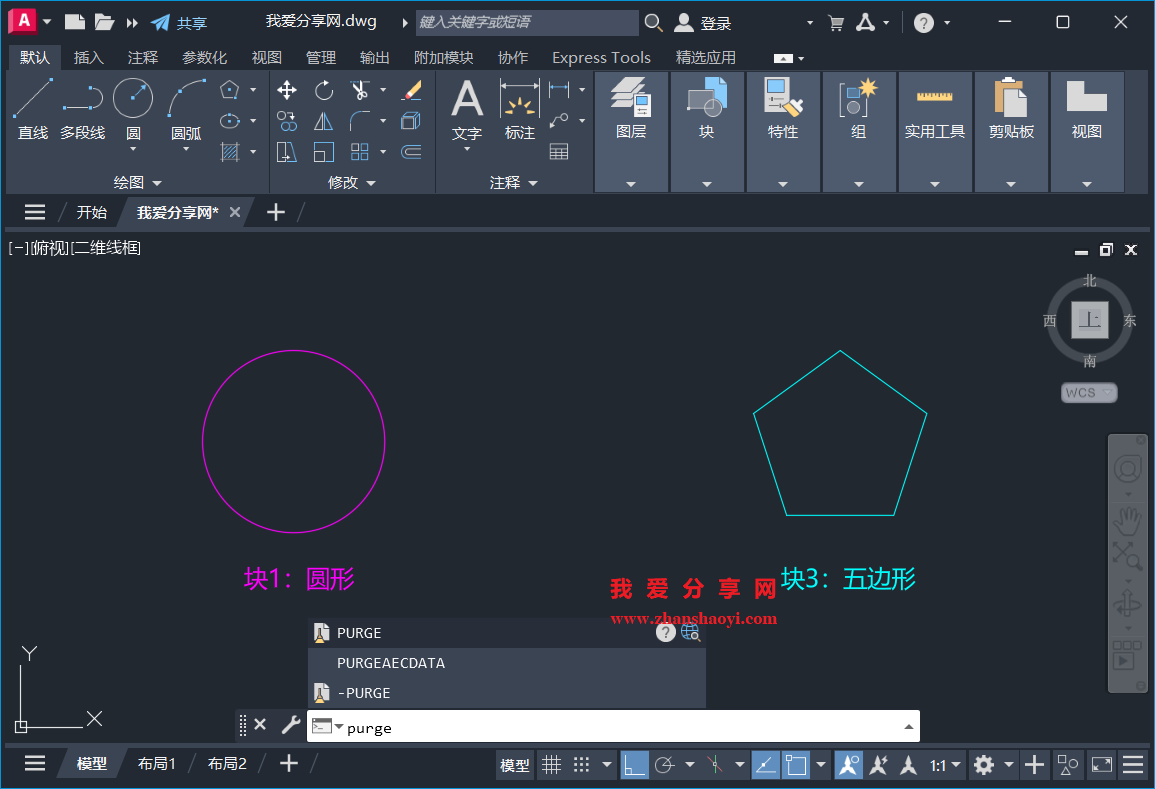

4、在下方命令栏中输入清理命令：purge，然后按Enter键；

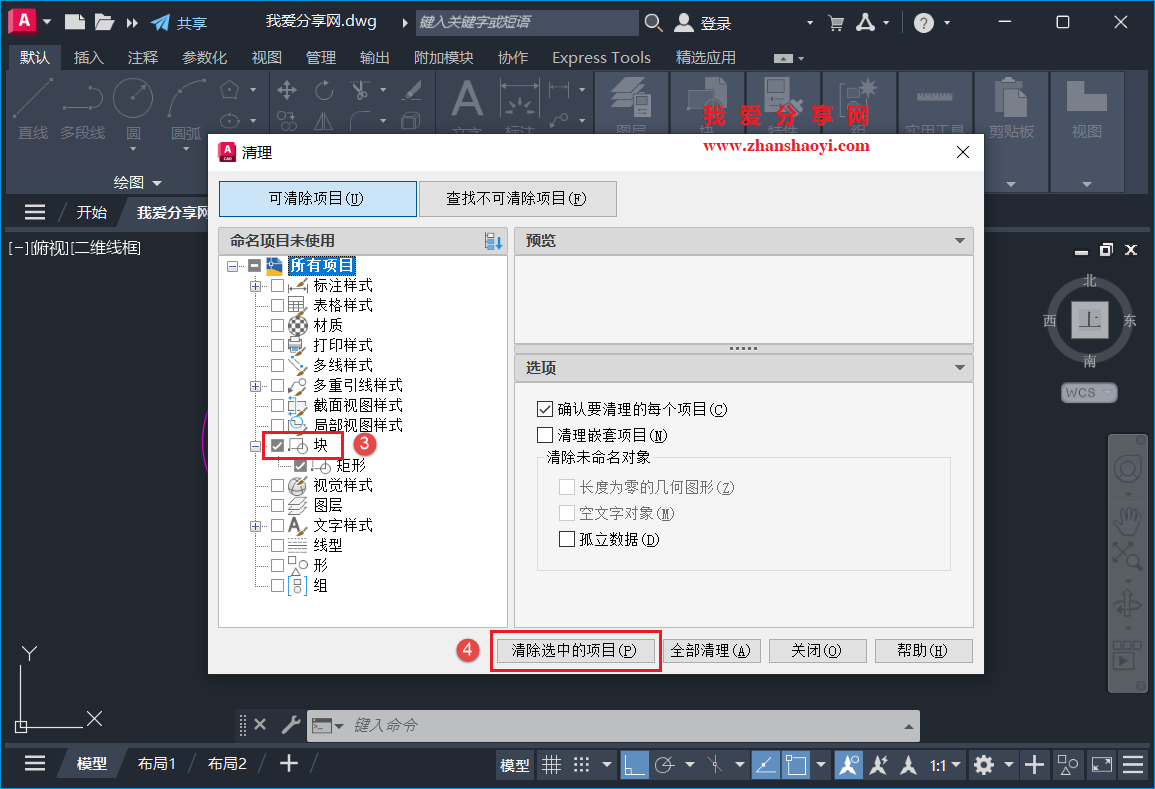

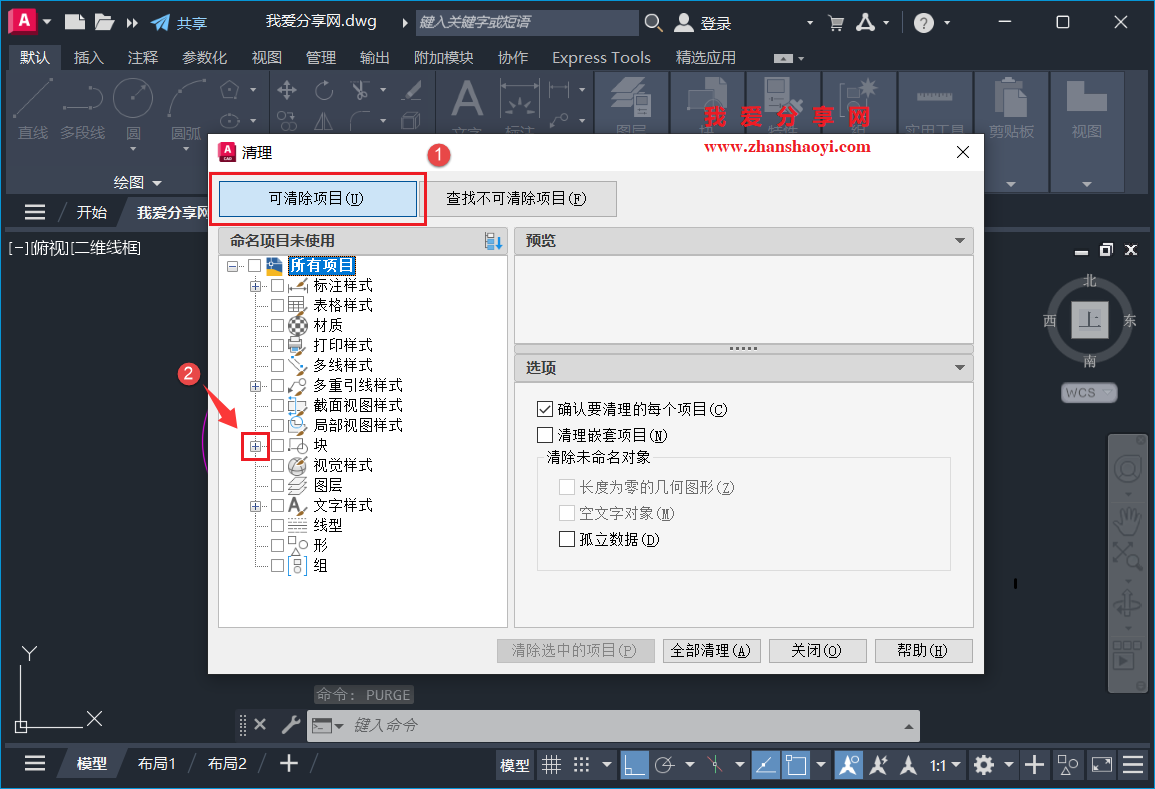

5、先点击块节点展开，然后勾选需要删除的块，然后点击【清理选中的项目】；注意：PURGE 只能清理未使用的块‌，如果图纸里还有这个块（即图中还能看到这个块），它就无法被清理；

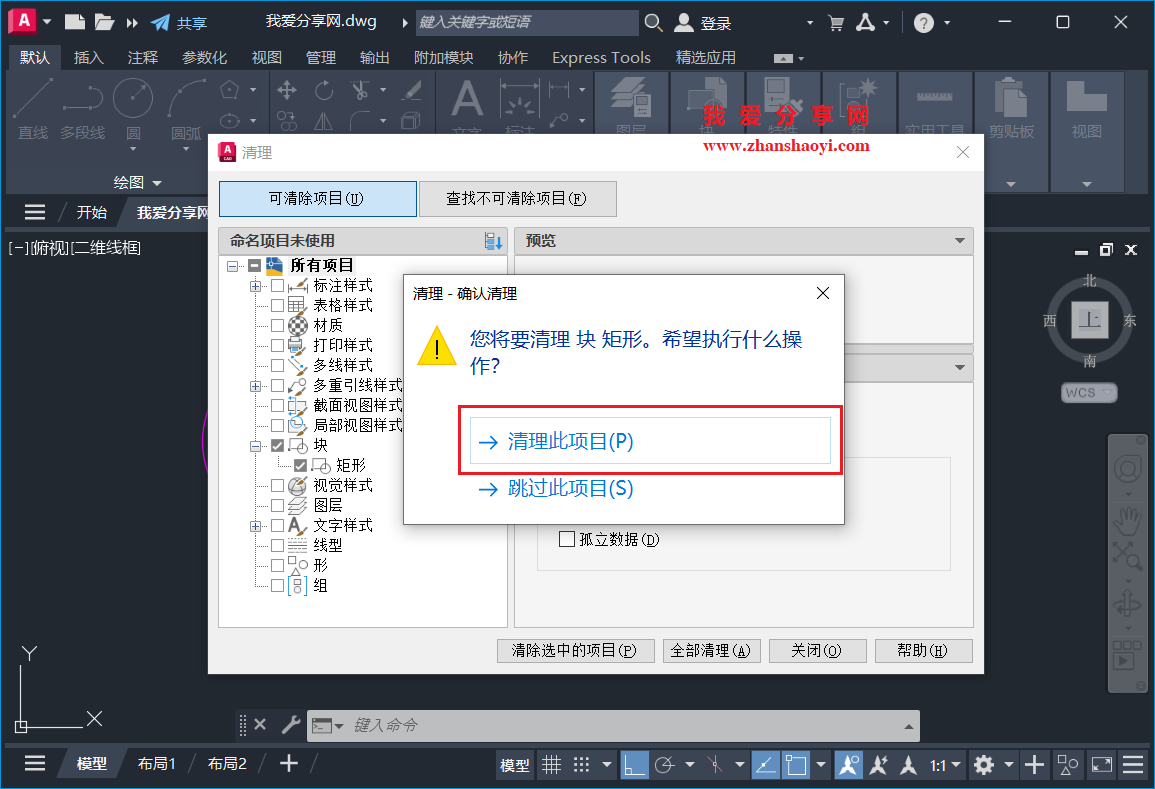

6、点击【清理此项目】选项；

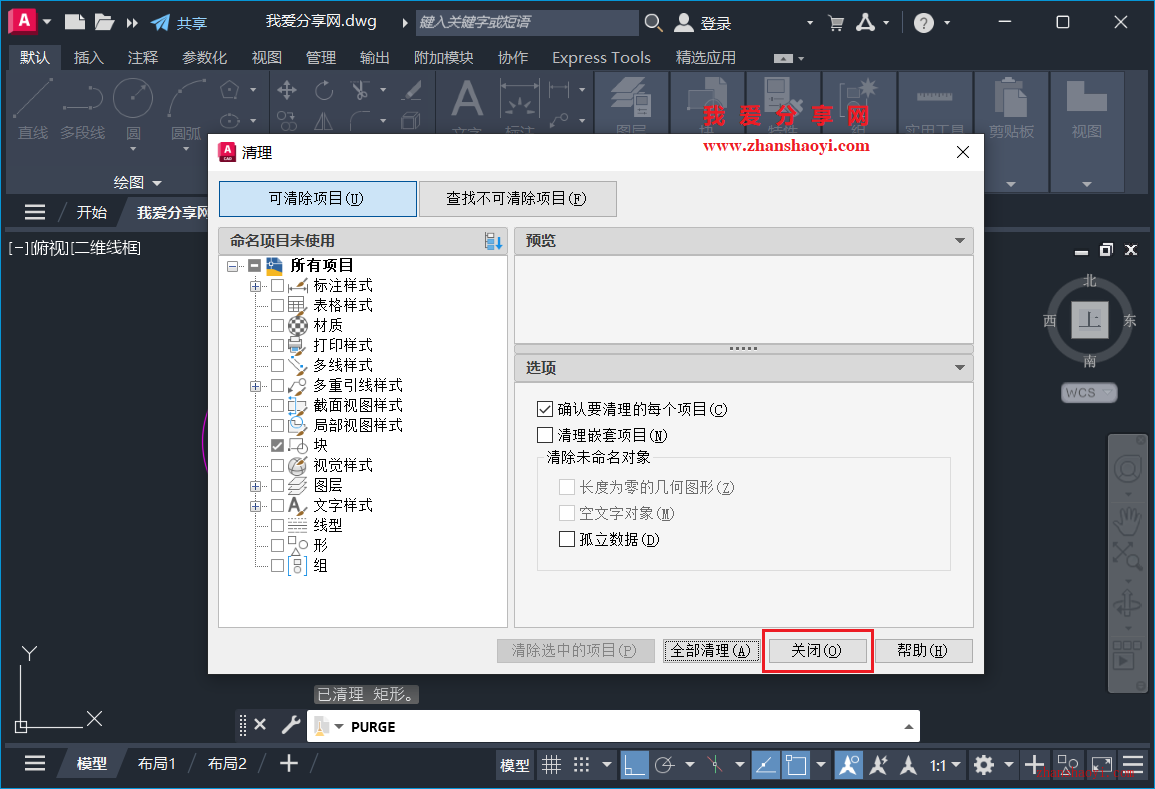

7、点击【关闭】；

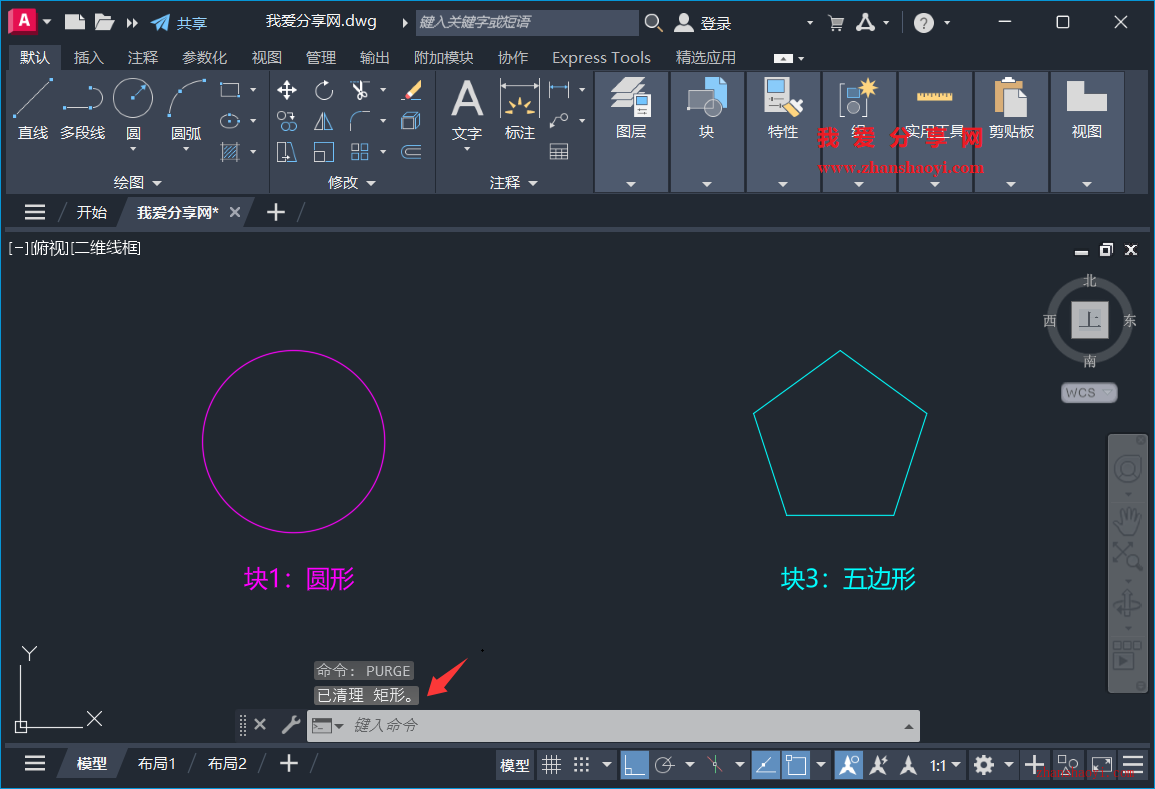

8、返回绘图界面，继续按「Ctrl+2」再次打开设计中心；

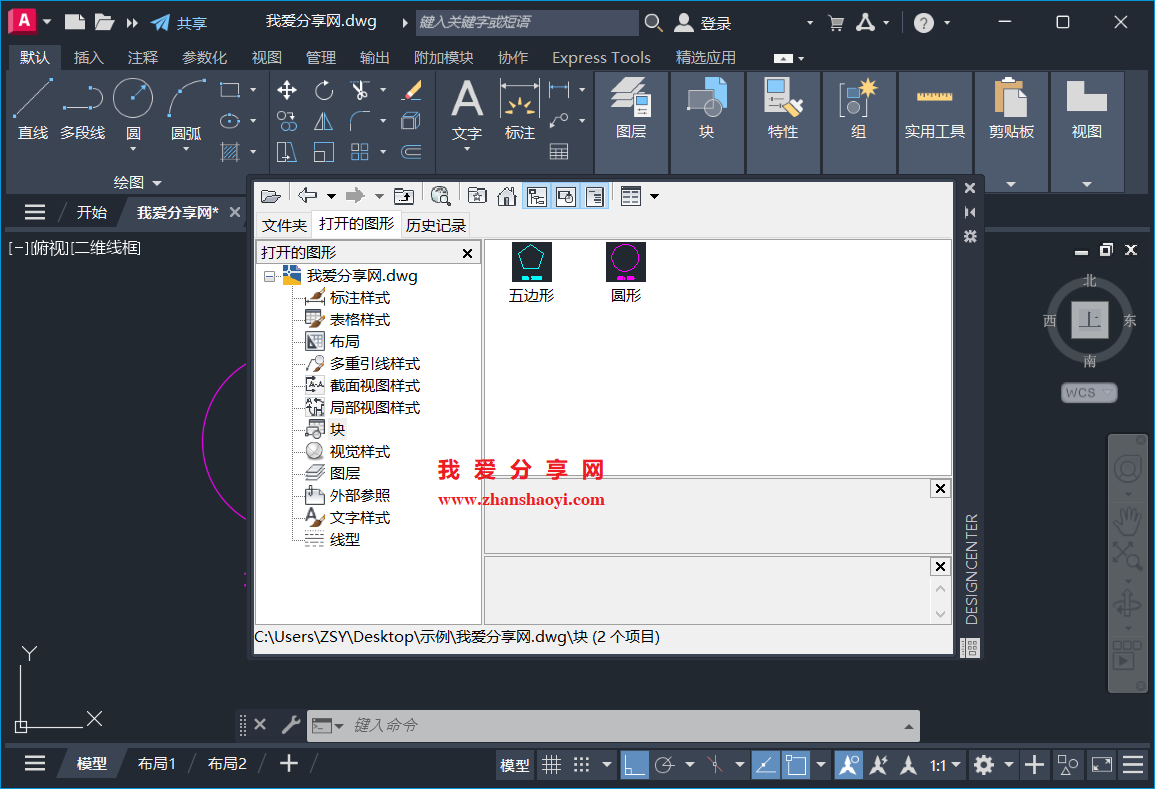

9、如下，矩形块已被删除，希望本文分享的内容对你有所帮助~~
