SolidWorks中如何绘制出不完整圆角？

在SolidWorks建模过程中，经常需要对零部件边缘进行倒圆角处理，有时我们需要倒不完整圆角（或叫部分倒角），相信很多人都是先画个草图然后再切除实现，本期给大家分享直接导出不完整圆角的方法；

操作步骤：

1、先打开SolidWorks 2024软件，然后新建一个长方体零件；

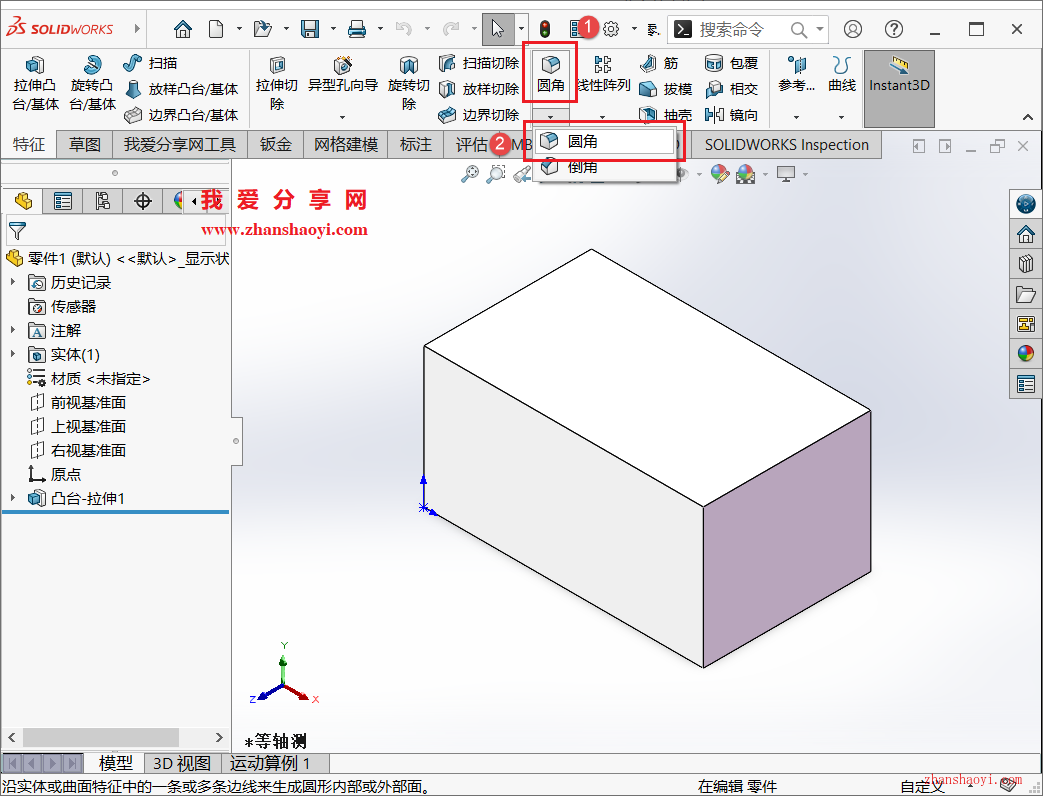

2、点击上方工具栏中【圆角】按钮→【圆角】选项；

3、打开左侧圆角设置栏，先单击选择长方体的边线加圆角，然后勾选【完整预览】实时查看倒圆角效果，这里设置圆角大小10mm；

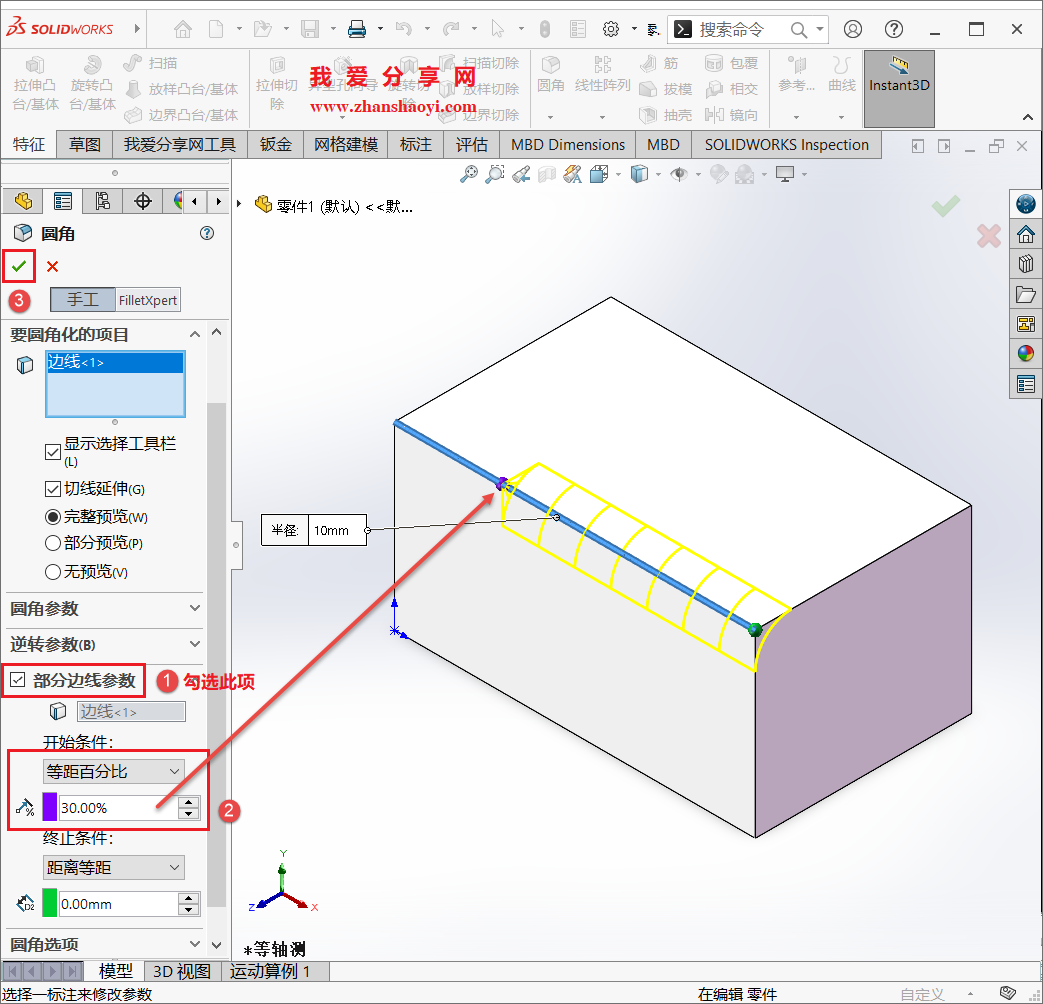

4、继续下拉勾选【部分边线参数】，这步是操作重点，接着将「开始条件」栏选择【等距百分比】，这里值设置为30%，可根据实际合理调整，设置完点击【✓】退出；

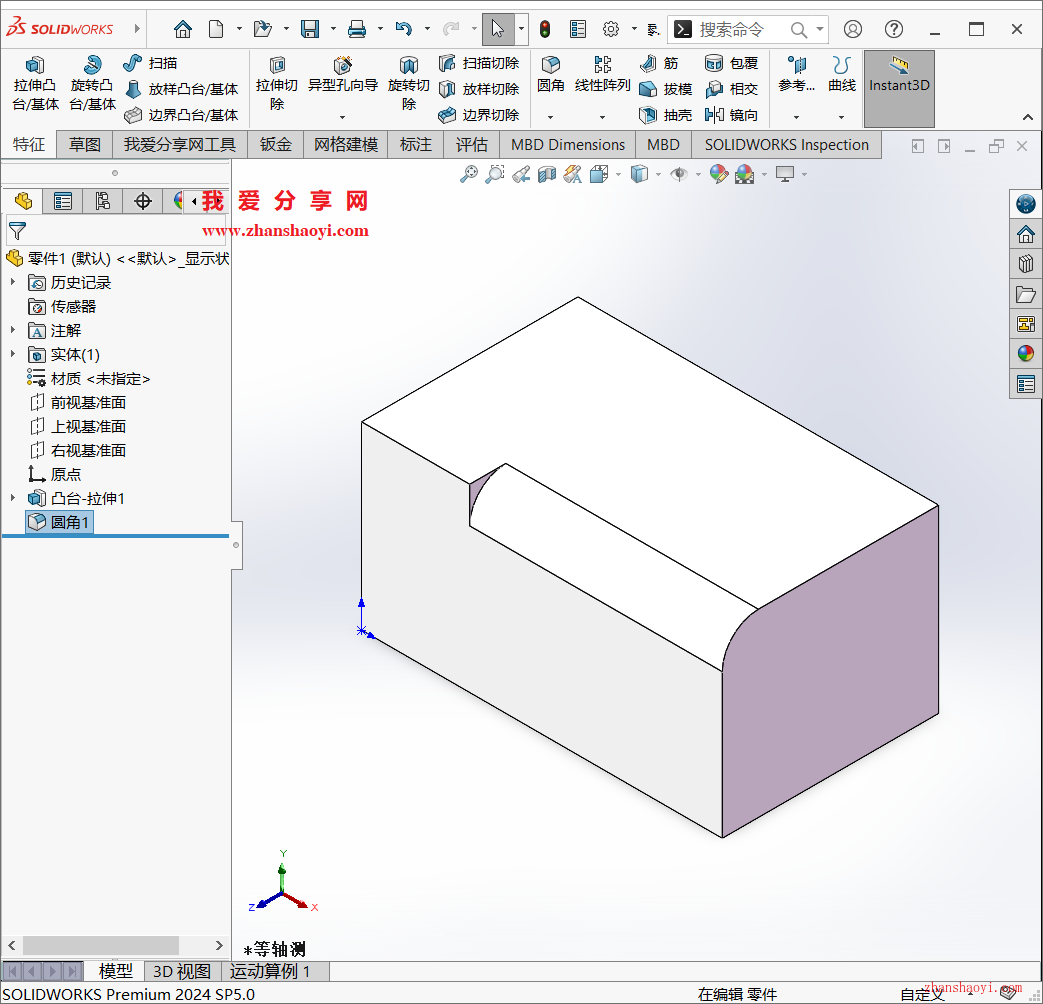

5、完成单边倒圆角效果如下：

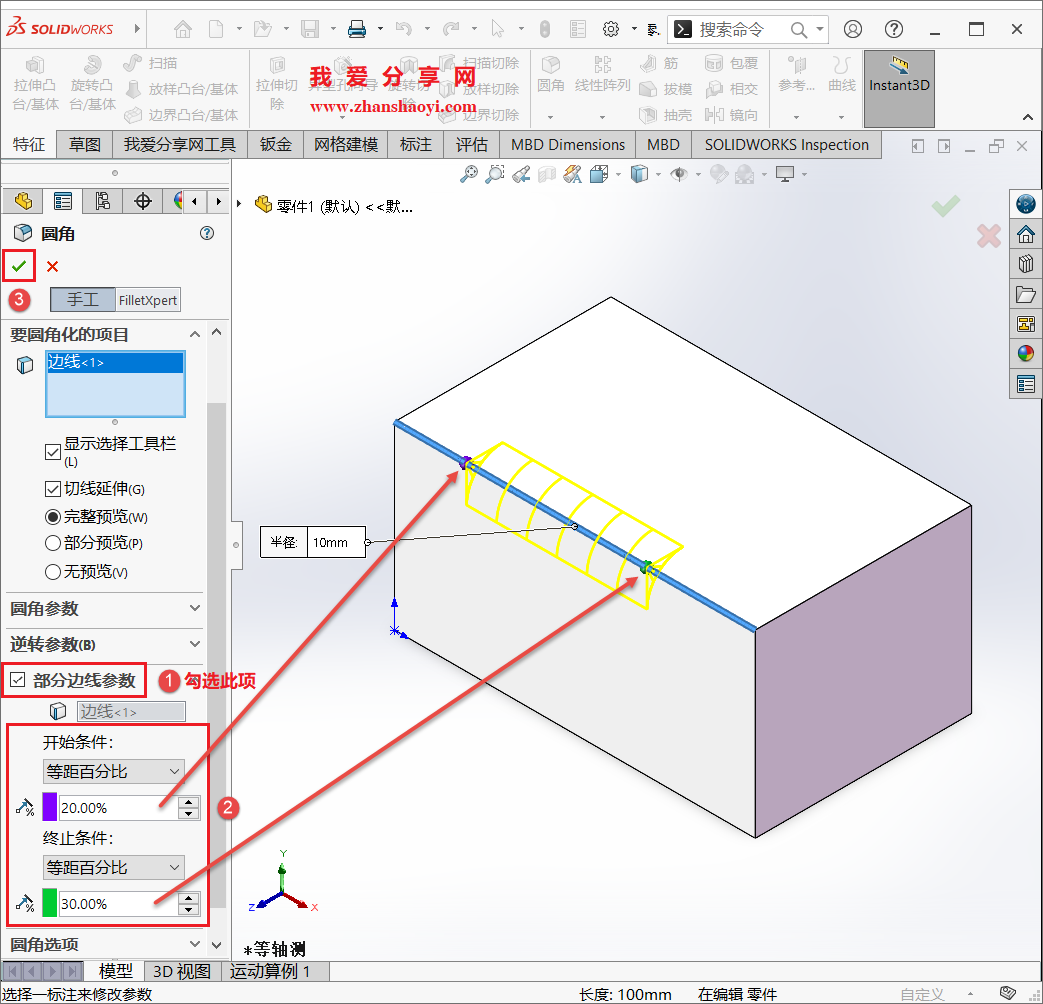

6、如果我们两侧均选择【等距百分比】时，此时边线上会有两个点，该点分别代表距两个断面不倒角的距离占边线总长的百分比，设置完点击【✓】退出；

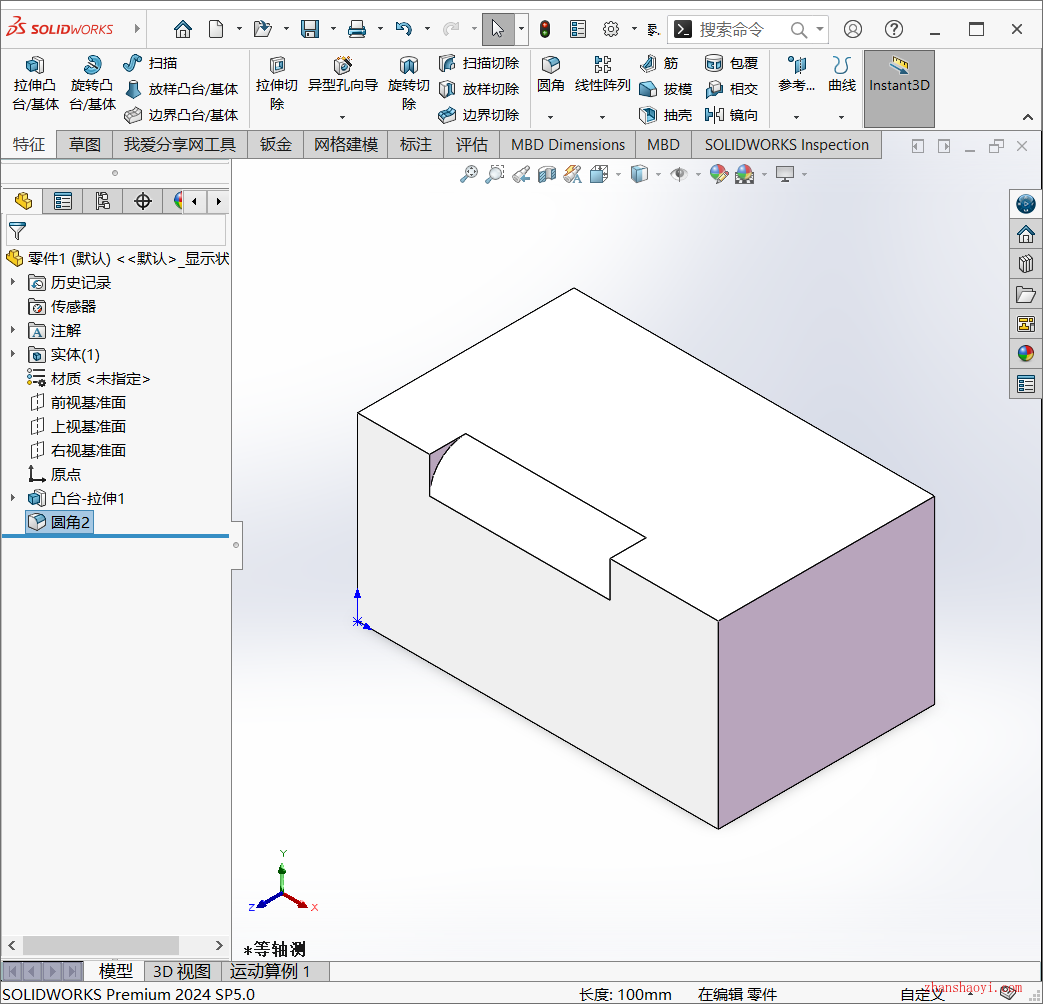

7、完成仅中间部分倒圆角效果如下，希望本文分享的内容对你有所帮助~~
