SolidWorks工程图技巧之断裂视图，完美解决细长零件排版难的问题

在绘制长轴、长杆、长条型这类细长零件时，出图要么图纸拉得老长，要么强行缩小比例，零件细节、尺寸标注缩成一团，打印出来模糊不清，改图有时越改越乱，还影响画图效率，其实，根本不用硬凑比例，本期给大家分享SolidWorks自带的「断裂视图」功能来解决解决细长零件排版难的困扰；

操作步骤：

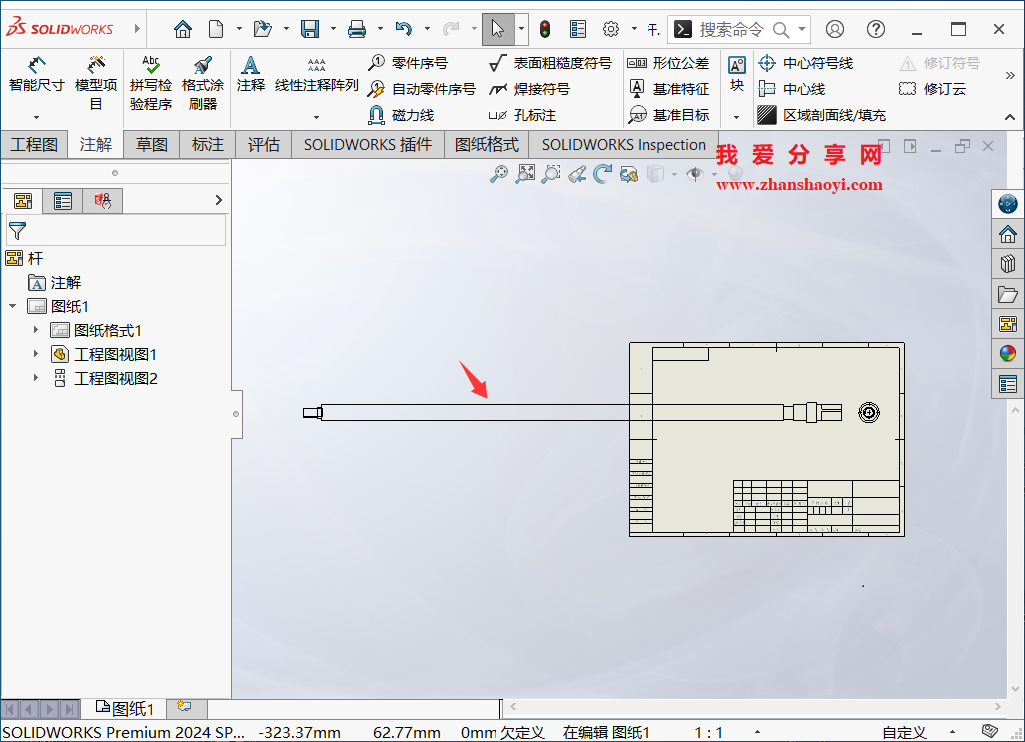

1、先打开SolidWorks 2023软件，新建工程图文件，插入长轴示例零件的视图，注意SolidWorks会自适应比例，这里需保持常规1：1比例工程图模板显示比例；

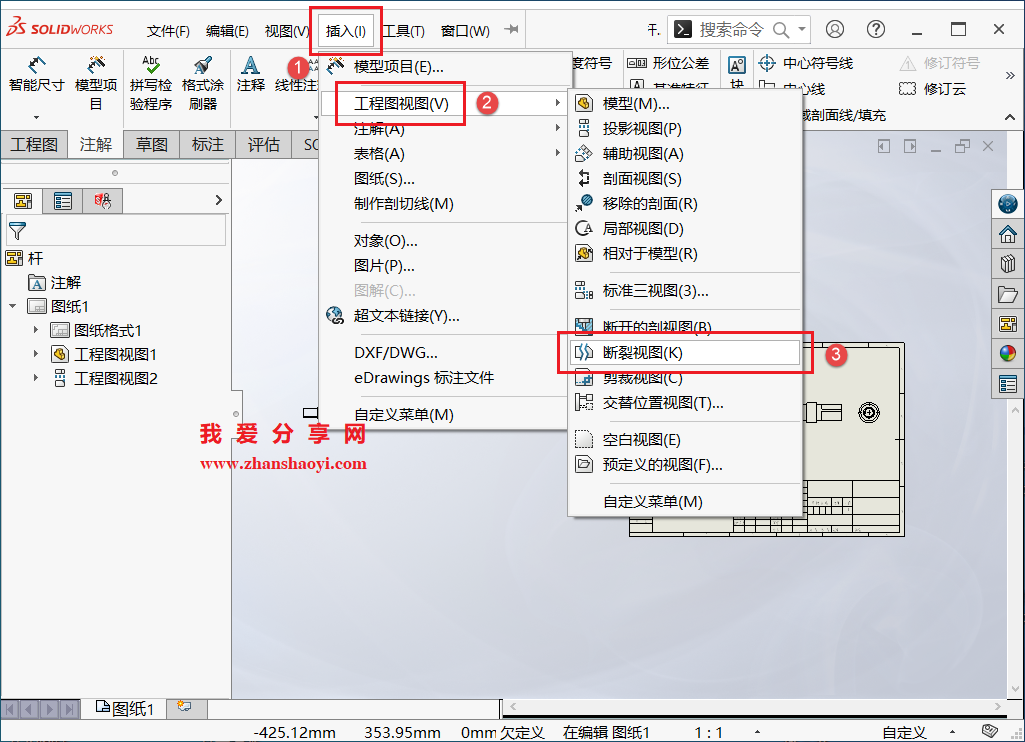

2、将鼠标放到界面左上角的SOLIDWORKS图标处，点击菜单栏中【插入】→【工程图视图】→【断裂视图】；

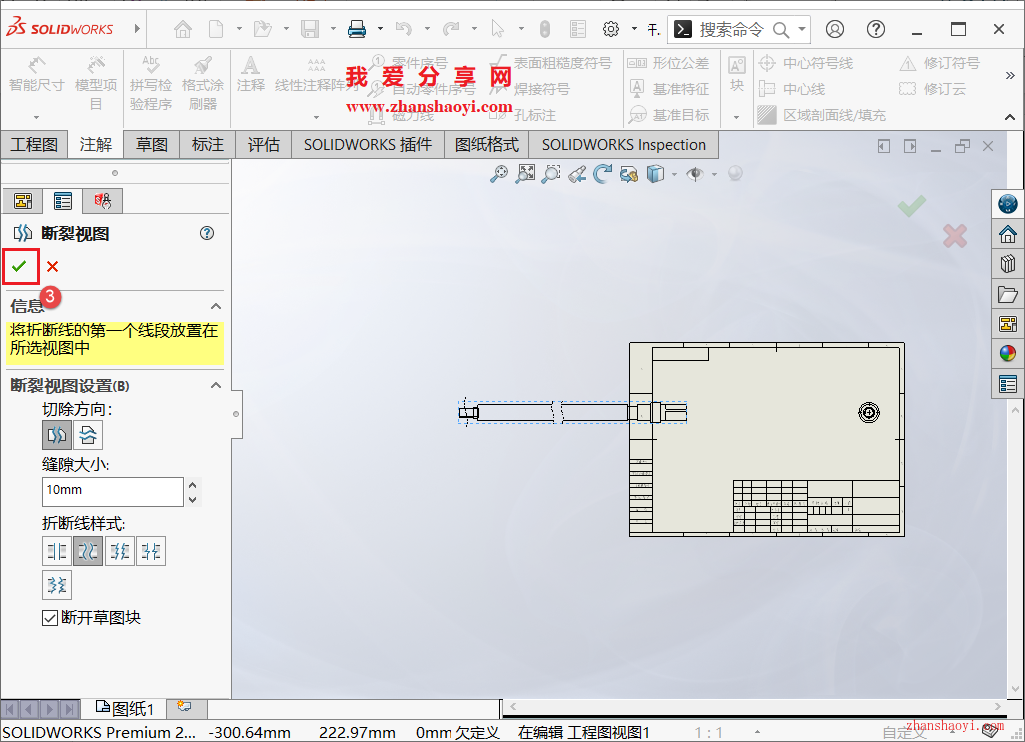

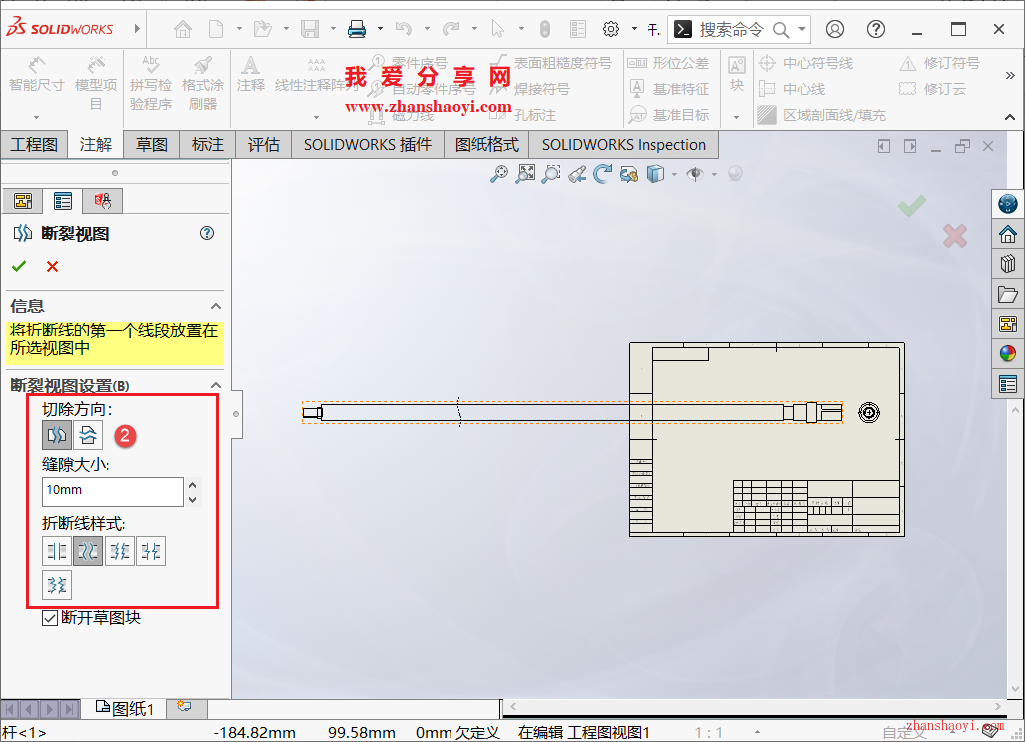

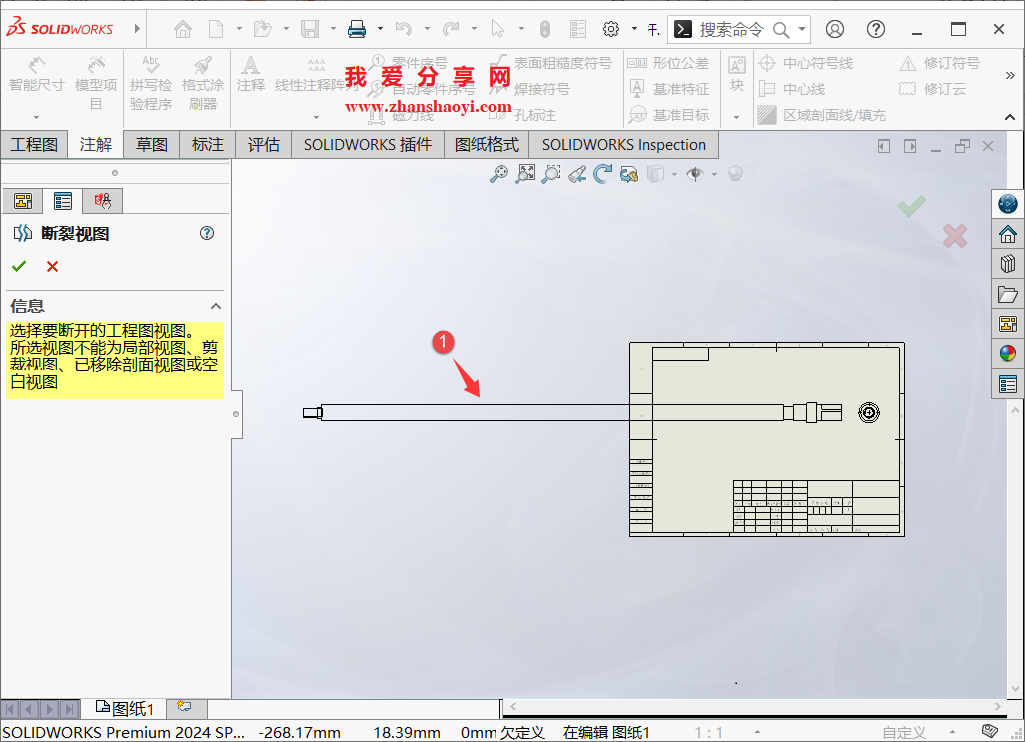

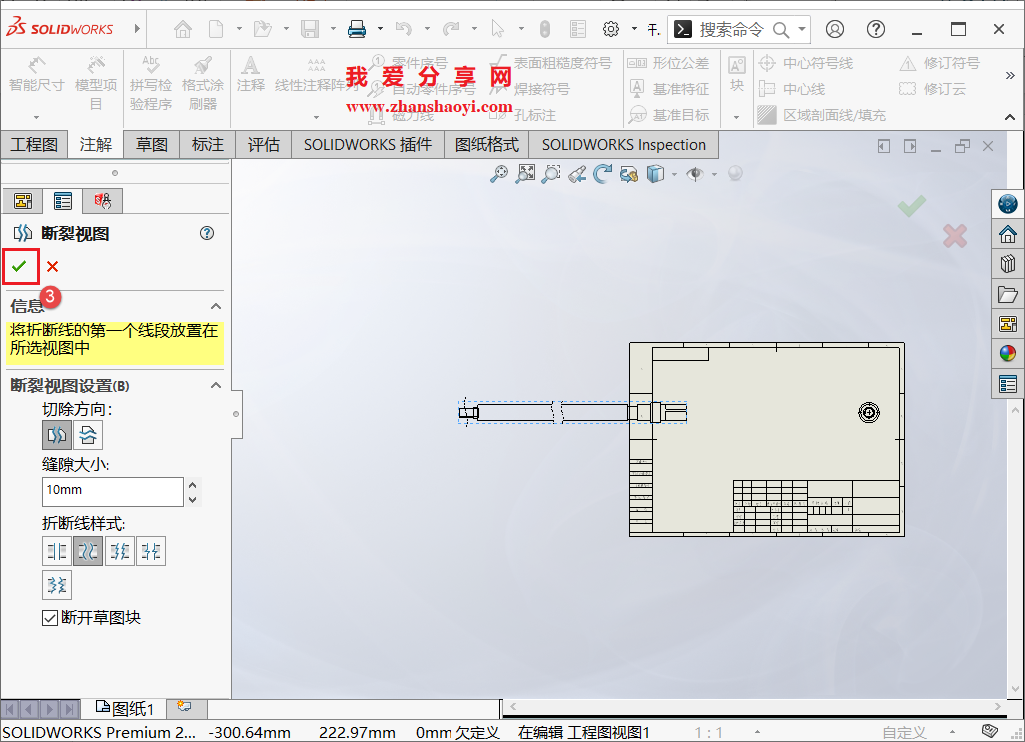

3、提示选择要断开的工程图视图，这里单击主视图，软件左侧会弹出【断裂视图】属性框，核心参数就三个，按实际情况设置，折断线位置调好后，点击【✓】按钮；

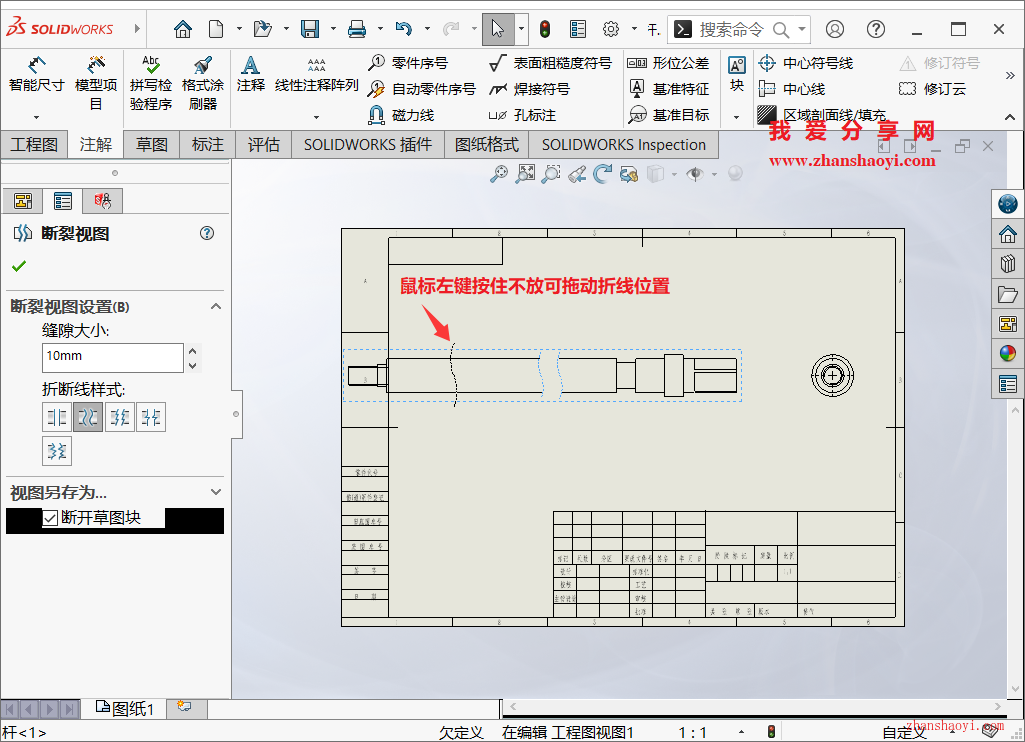

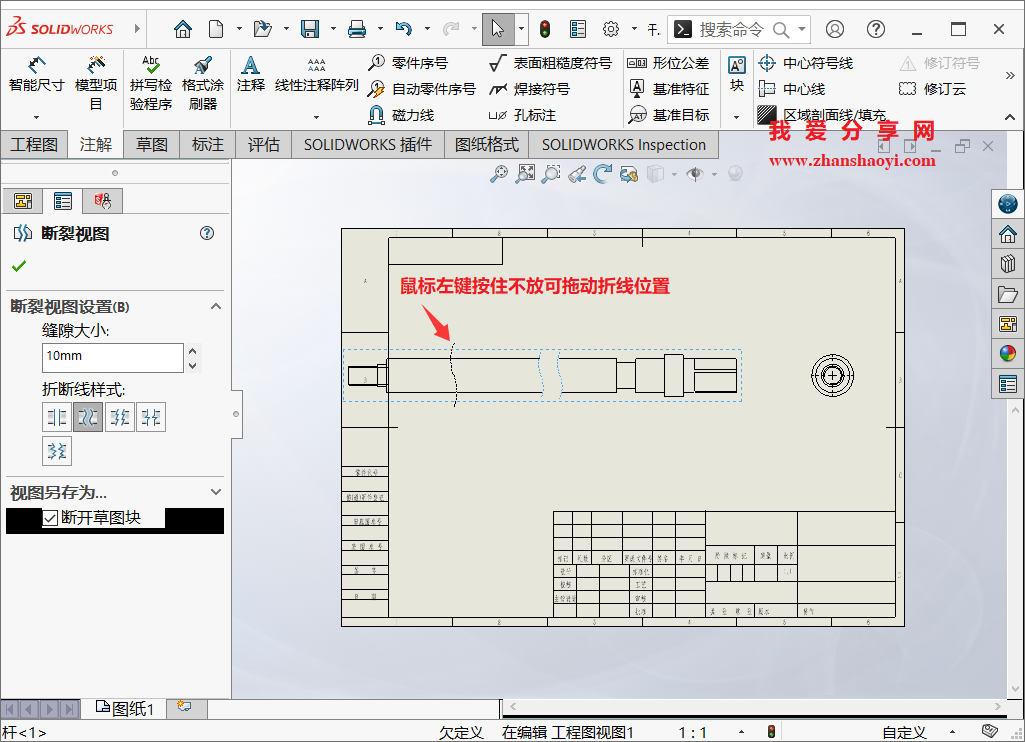

4、断裂视图效果如下，如果位置不合适，可直接拖动折断线就能实时微调优化调整，很灵活；如果想改缝隙宽度、样式，右键折断线选择【属性】重新修改参数即可；

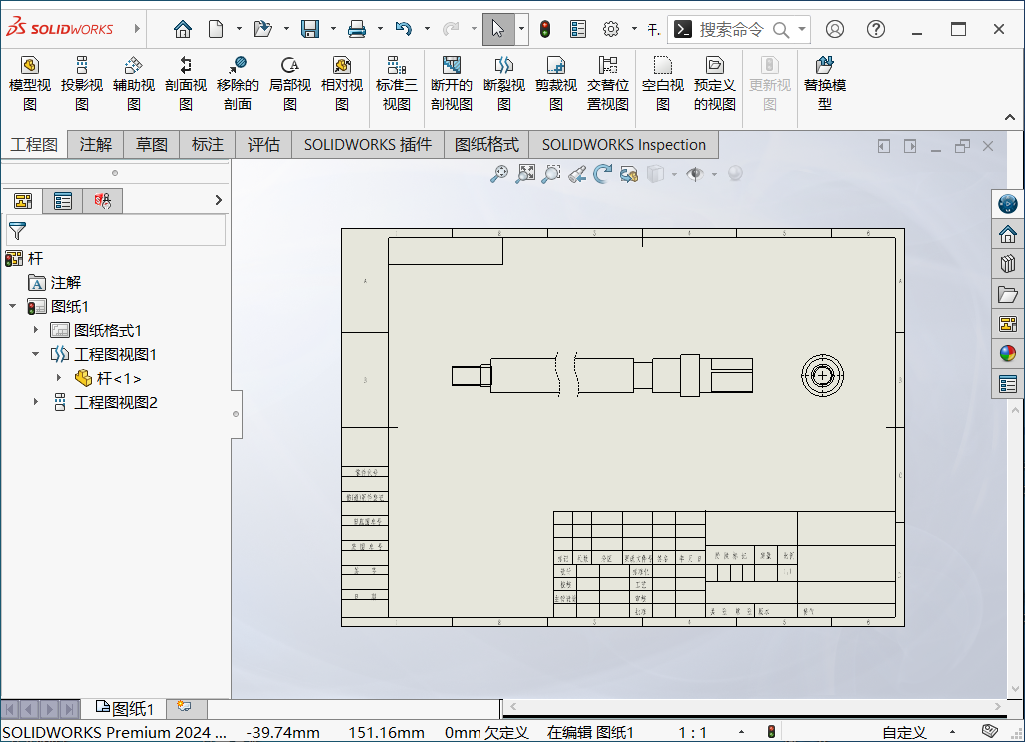

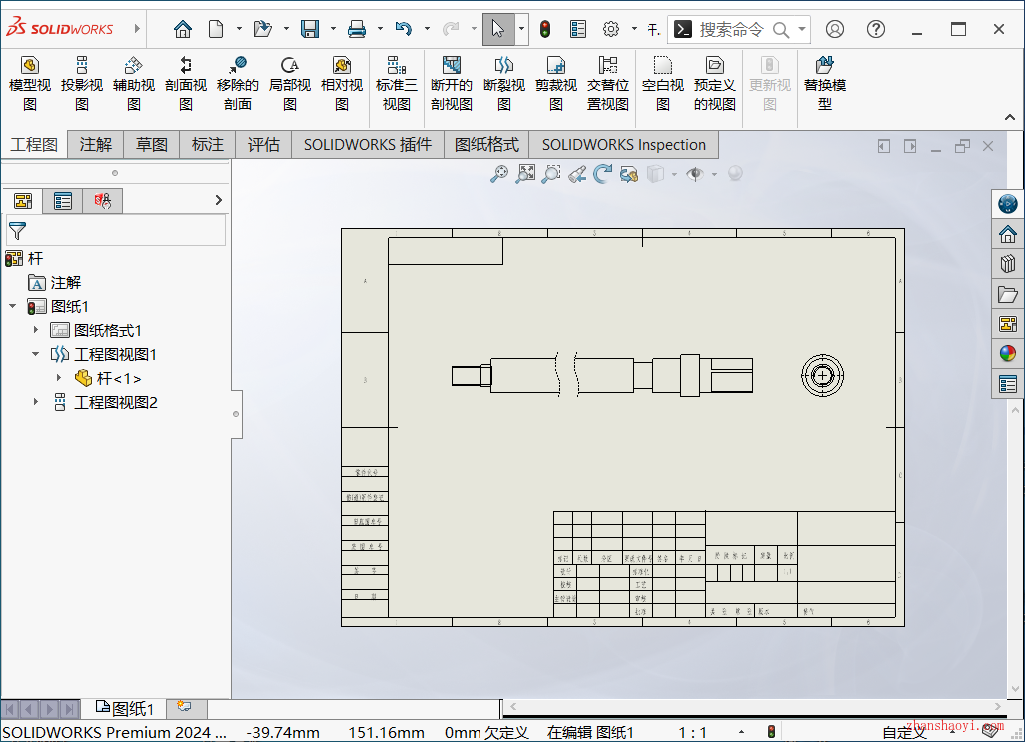

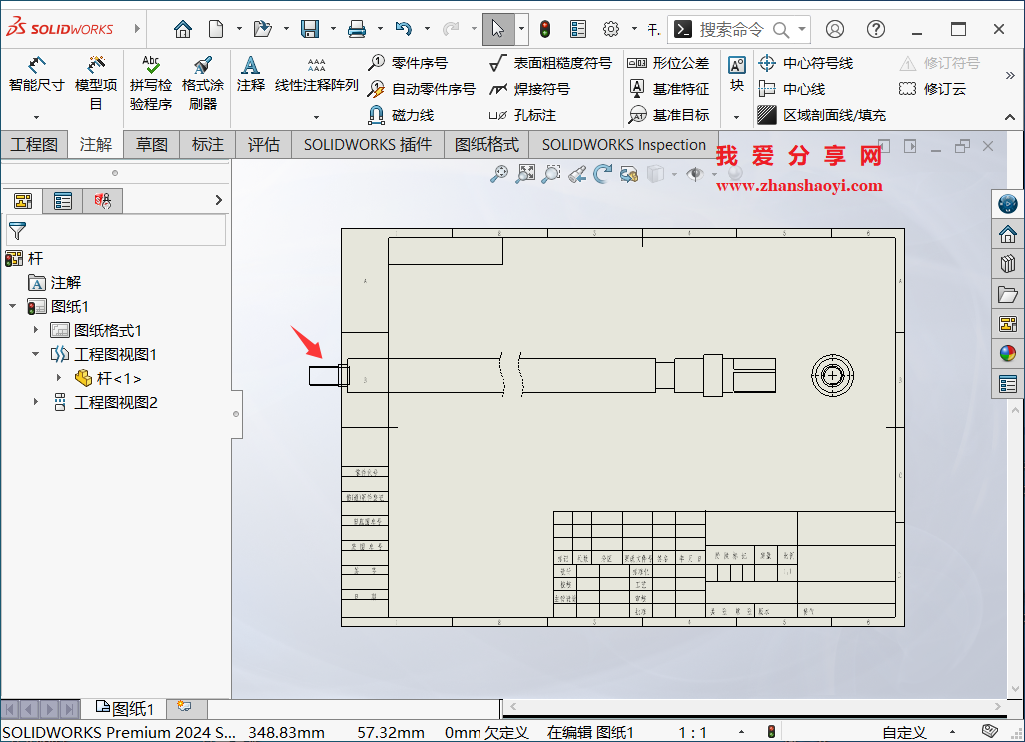

5、重新移动视图至合适位置，完成断裂视图如下：

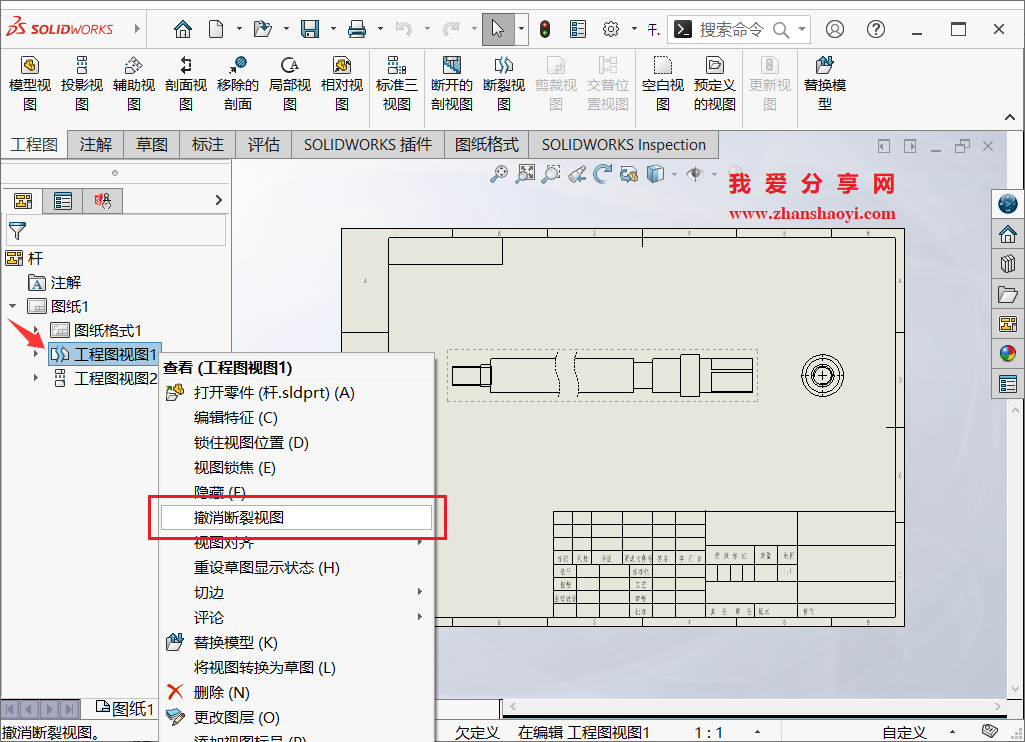

6、后期如何需要恢复完整视图，不用重画，在左侧断裂视图右键选择【取消断裂视图】，一键恢复原图；

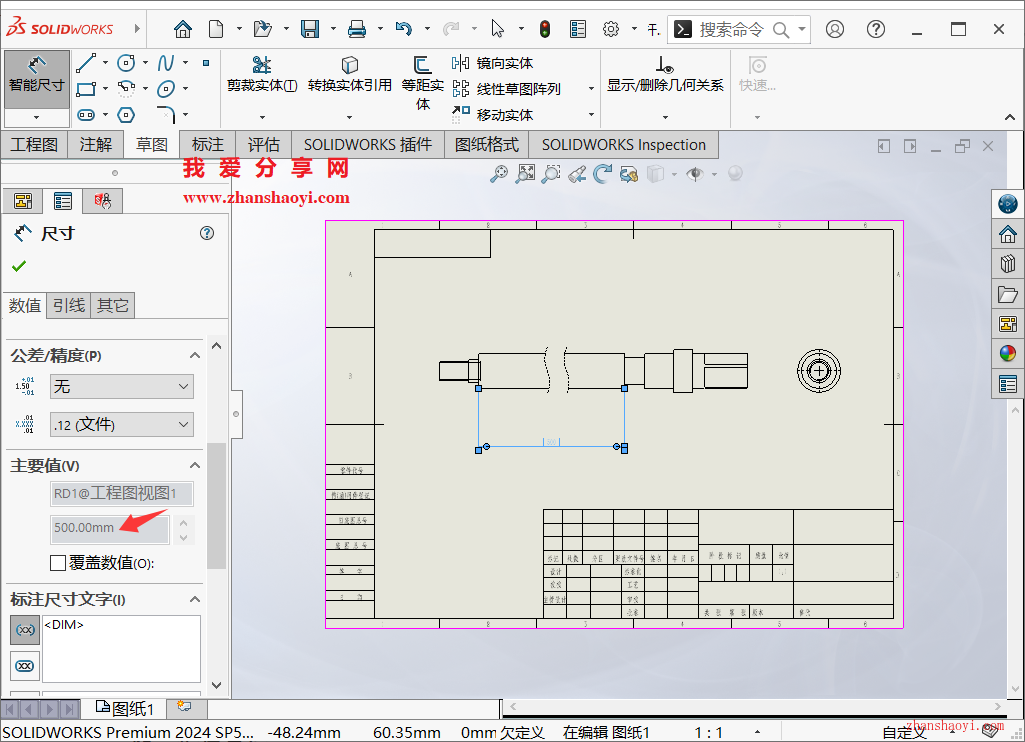

7、断裂视图是视觉缩短、节省版面，不剖切零件，尺寸标注值仍显示的是模型实际长度，希望本文分享的内容对你有所帮助~~
