SolidWorks工程图中网格线去不掉怎么办？

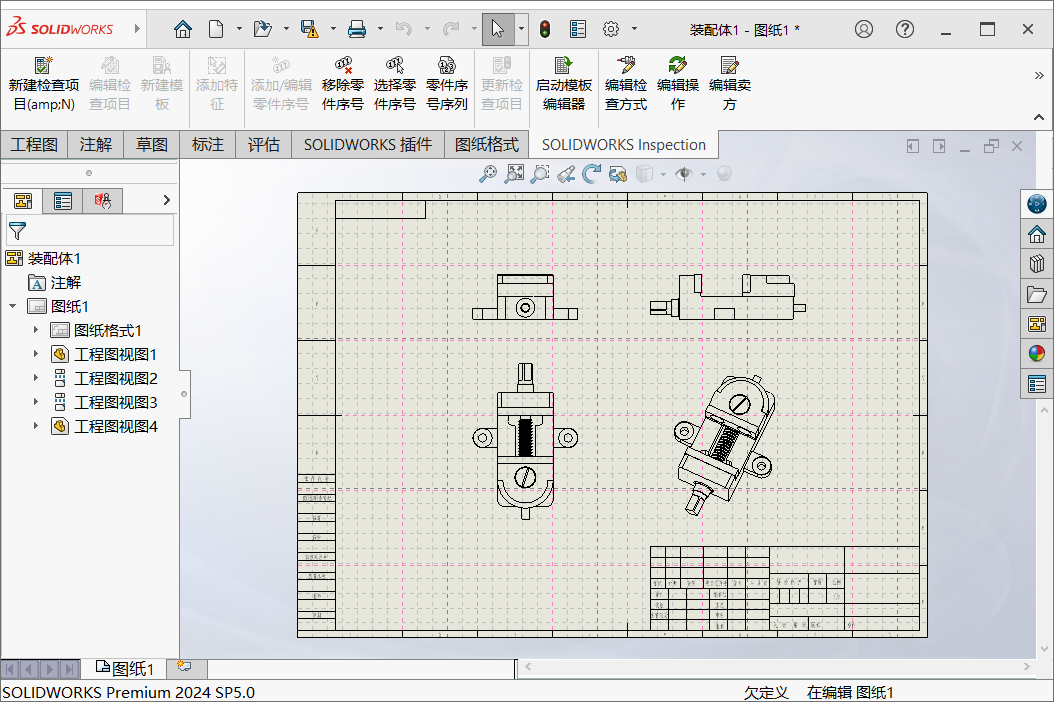

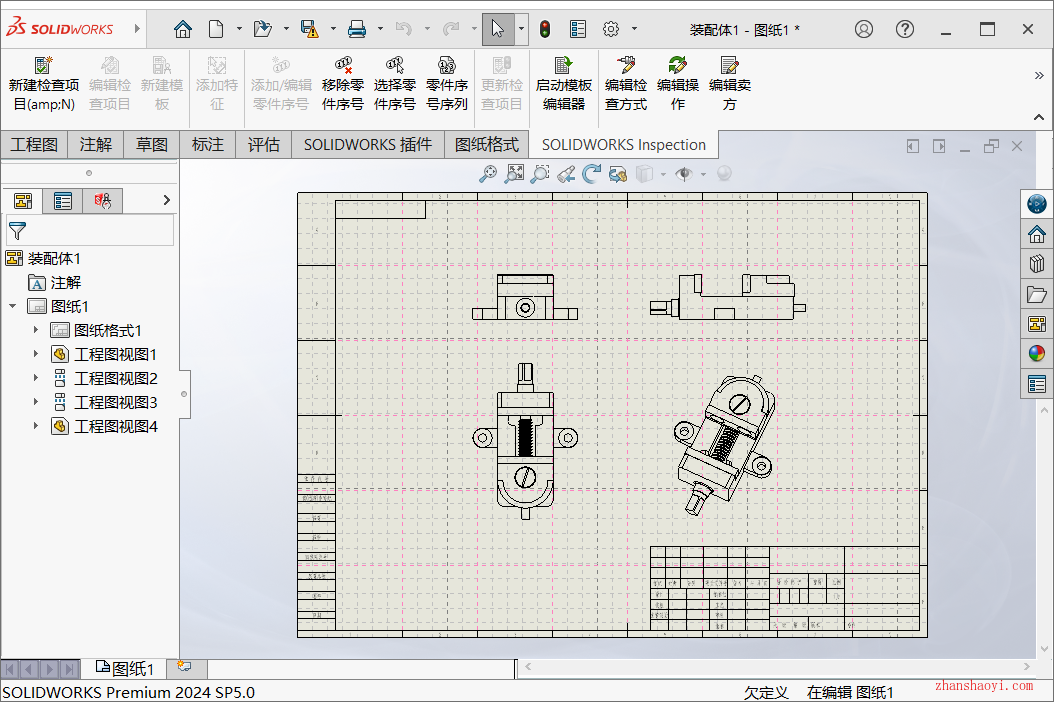

有小伙伴提问，说自己的SolidWorks工程图中的网格线删不掉，并且还有两层感觉，灰色和红色的网格线，如下，想知道如何去掉工程图中的所有网格线？

操作步骤：

一、去掉网格线

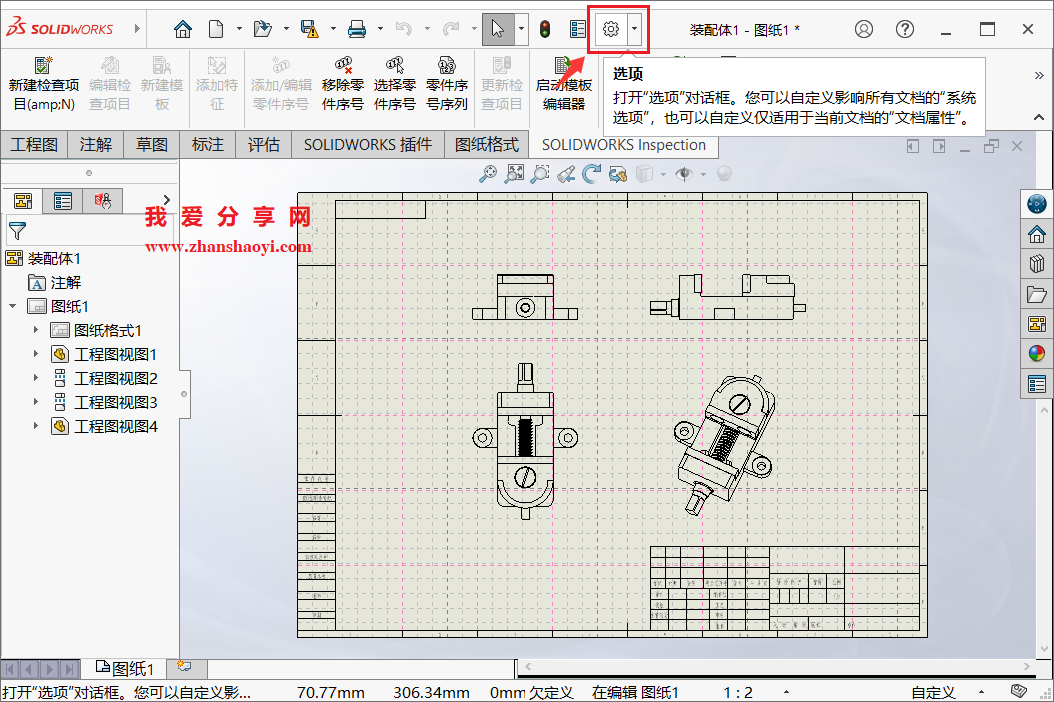

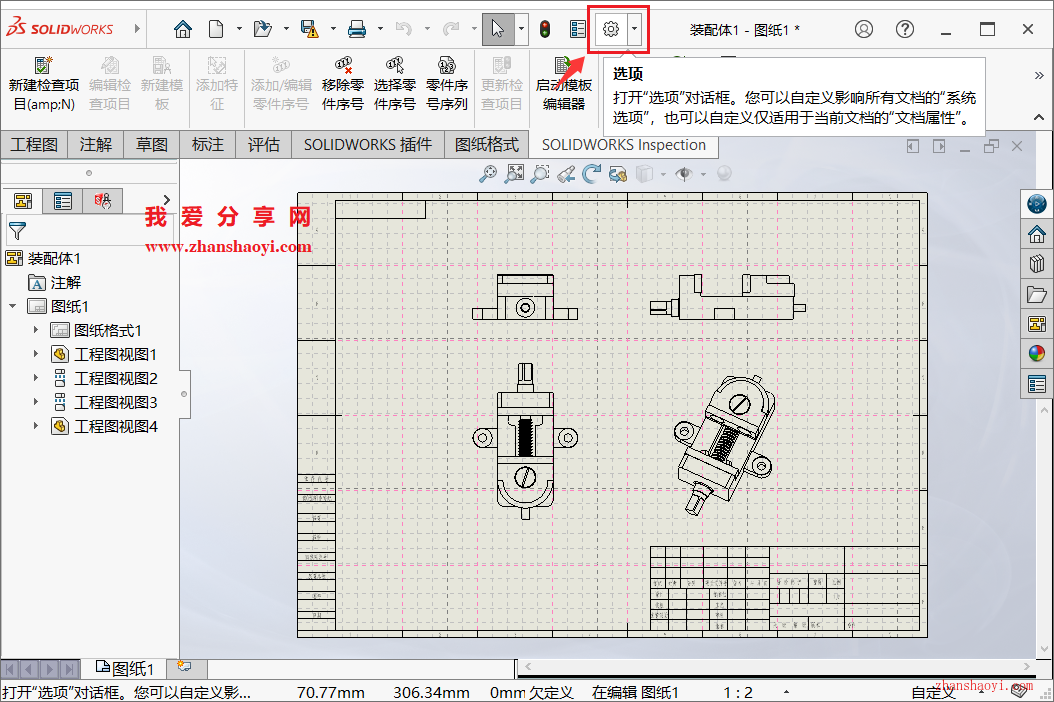

1、打开SolidWorks软件，打开示例工程图图纸，点击上方【小齿轮】图标；

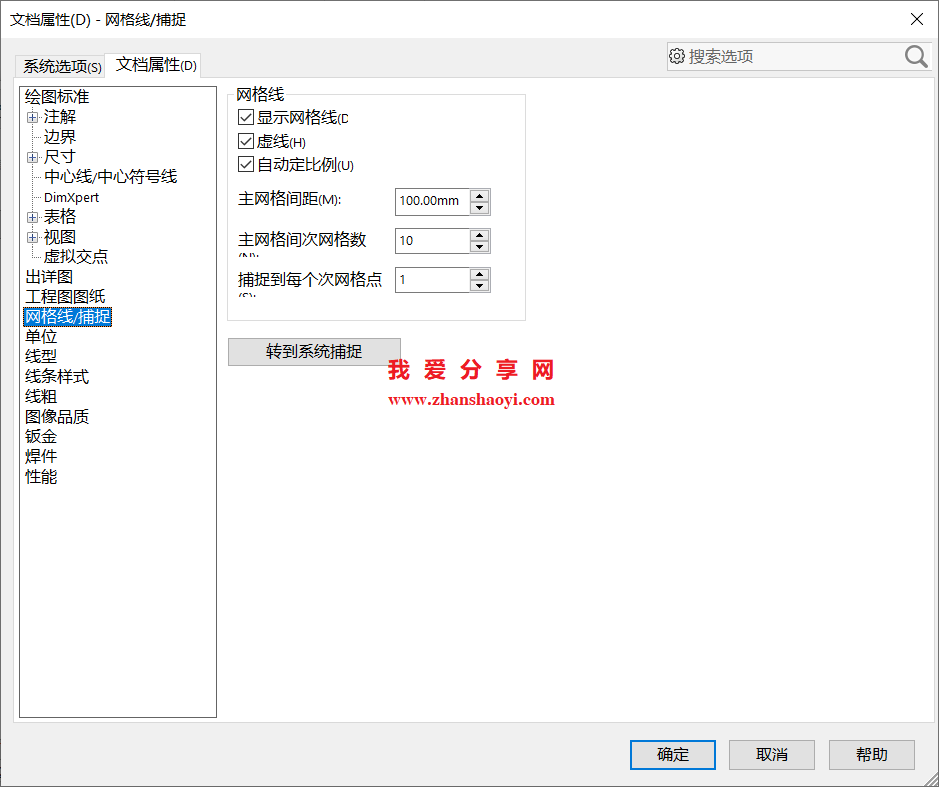

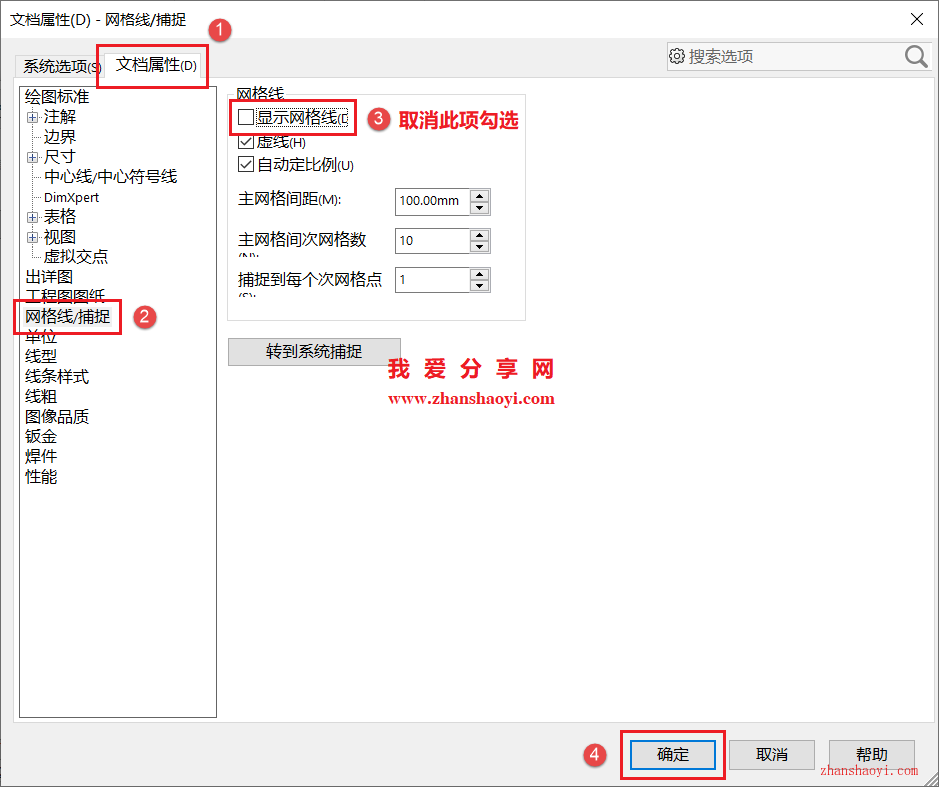

2、打开如下对话框，先点击【文档属性】选项卡，再点击左侧列表中的【网格线/捕捉】，取消【显示网格线】前面的勾选，然后点击【确定】；

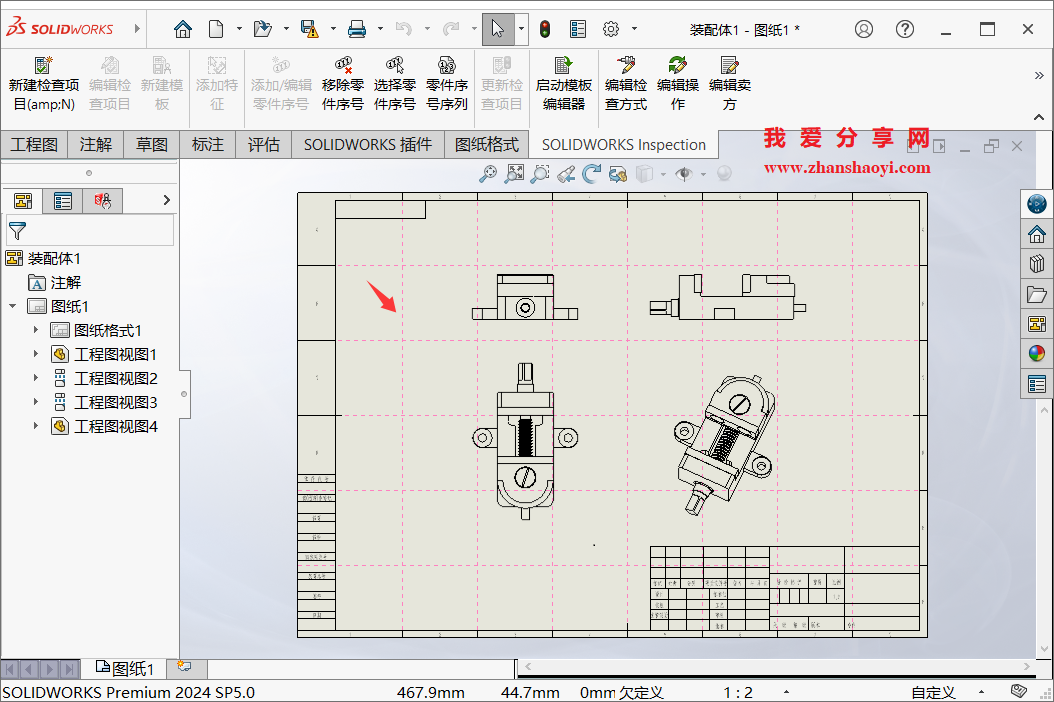

3、如下，工程图中的灰色网格线是没有了，但红色的网格线仍存在，继续下面步骤；

二、去掉区域线

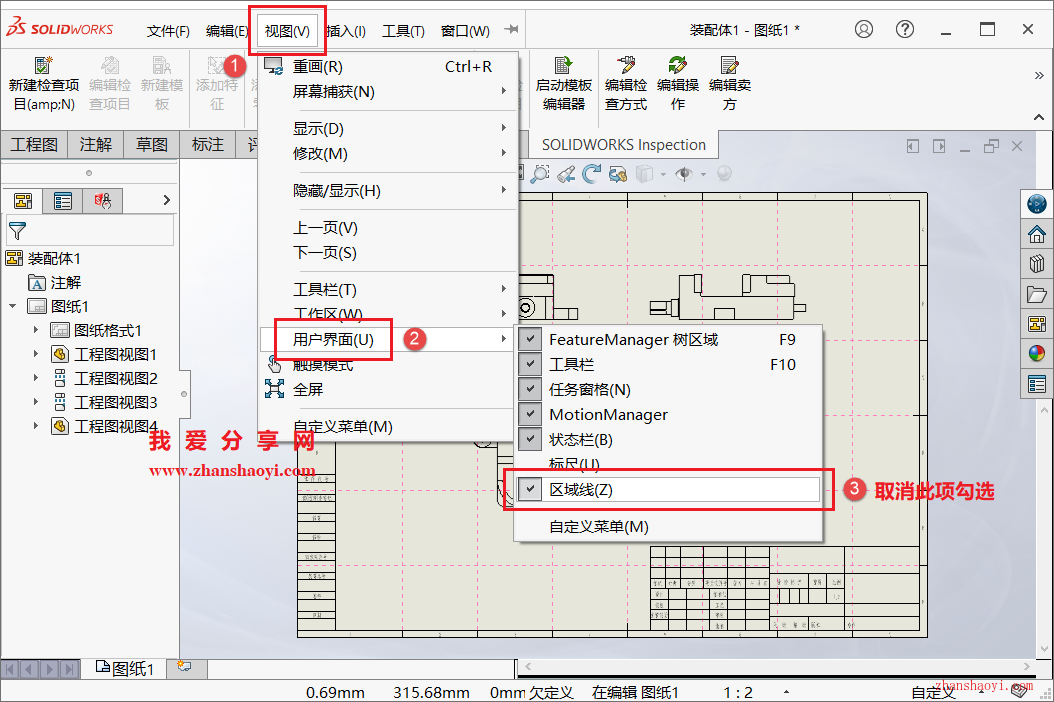

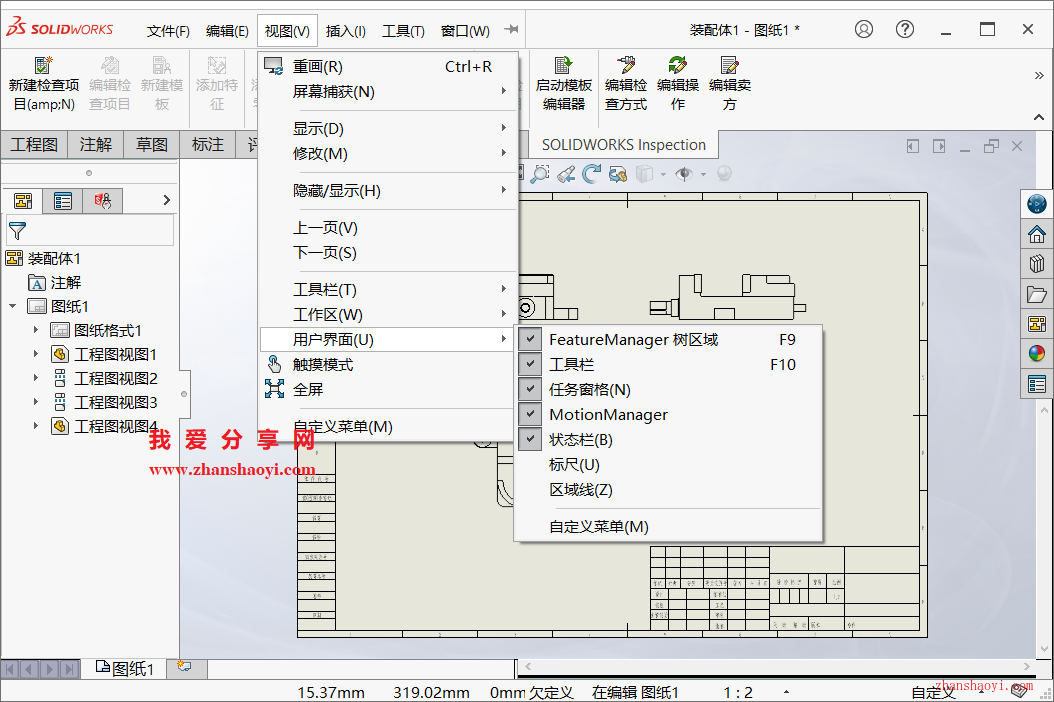

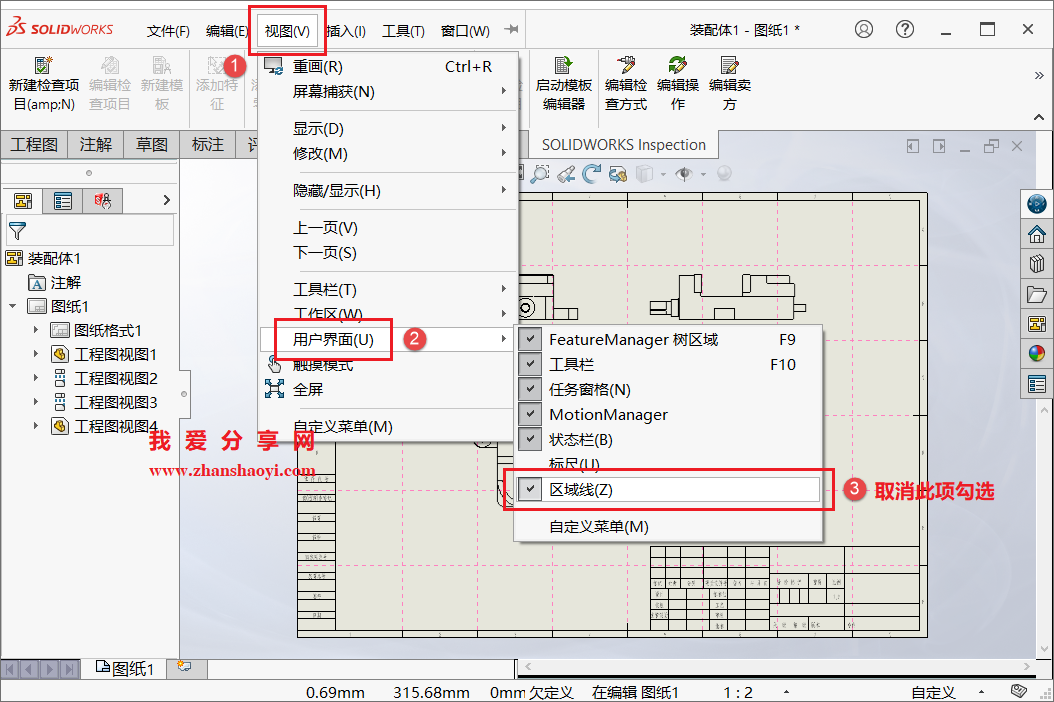

4、将鼠标放到界面左上角的SOLIDWORKS图标处，点击菜单栏中【视图】→【用户界面】，取消勾选区域线；

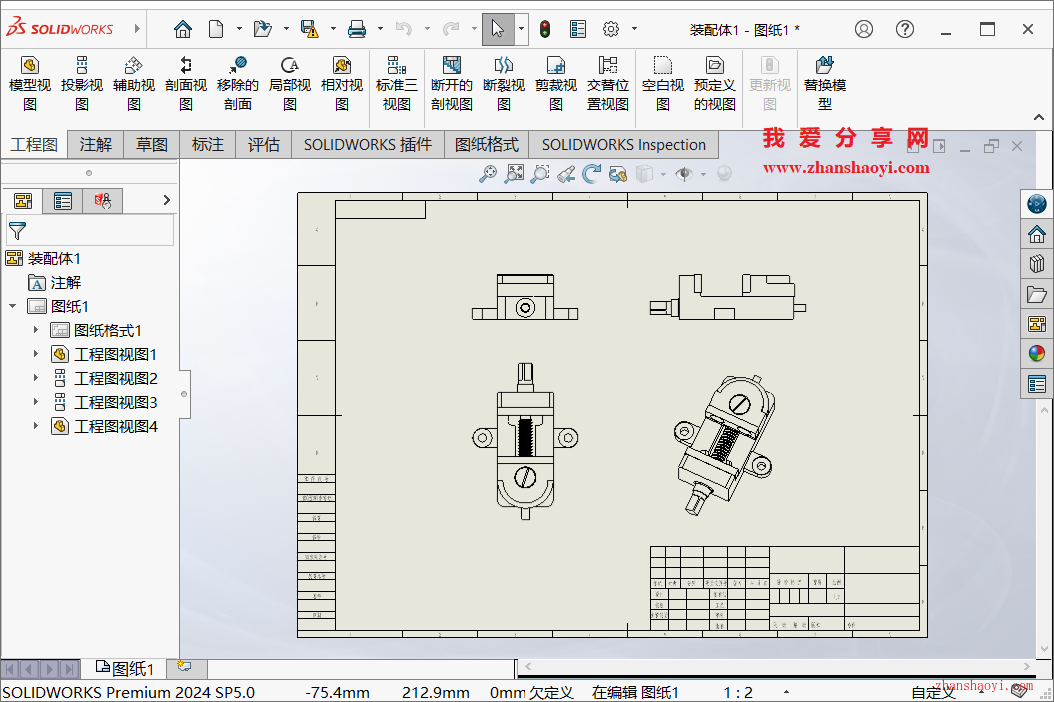

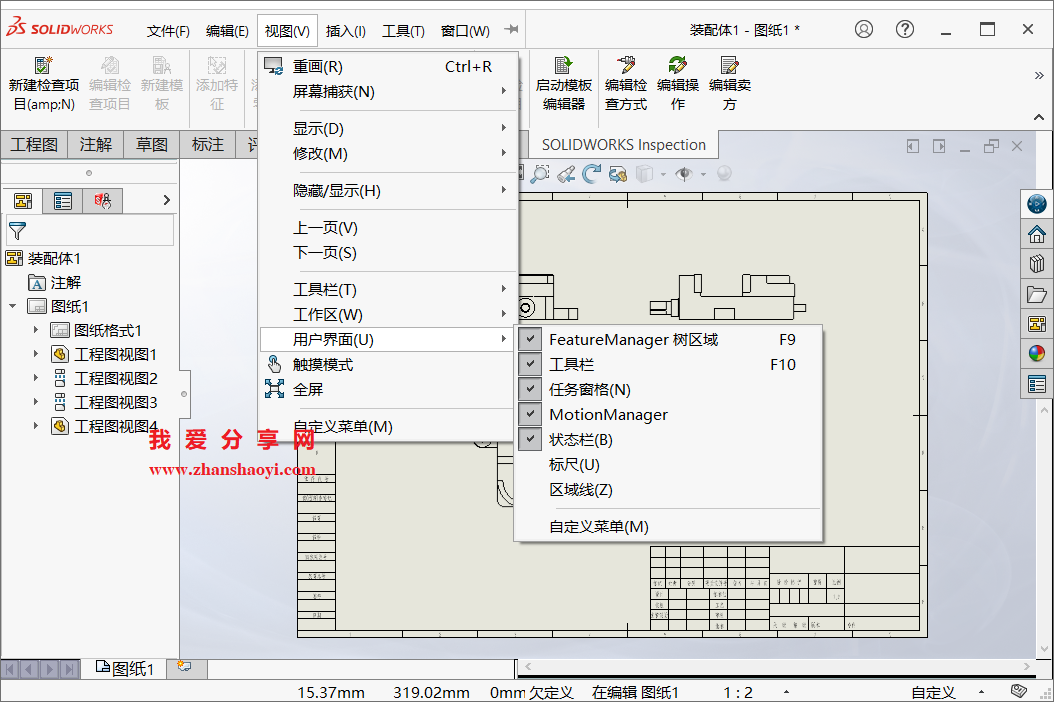

5、如下，所有网格线全部消失了，全部解决，希望本文分享的内容对你有所帮助~~
