Solidworks练习讲解之建立汽车机油壶模型

2019年6月14日20:41:37 发表评论 2,176

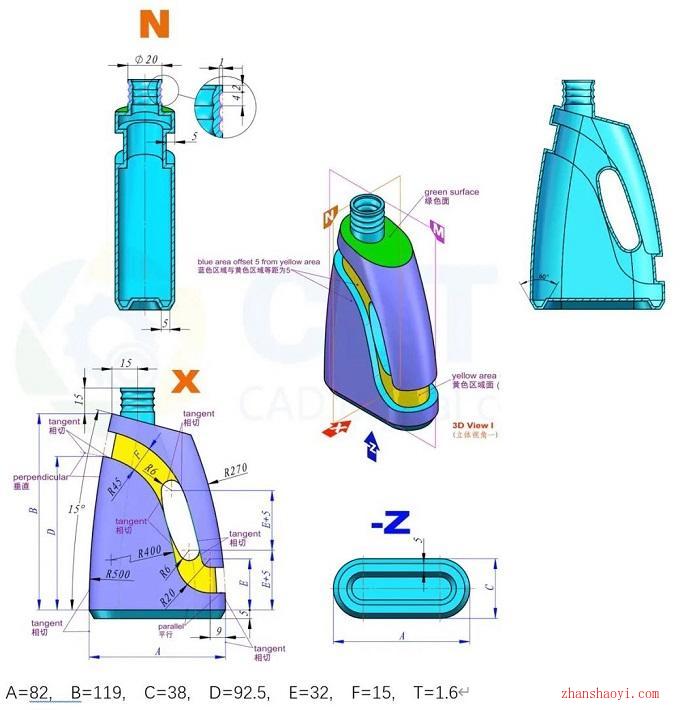

本次博主给大家分享Solidworks建模练习题,绘制一个汽车机油壶模型,下图中同色短线长度相等,同色圆弧半径相等,绘图注意其中对称、相切等几何关系。

Solidworks练习讲解之建立汽车机油壶模型

操作步骤

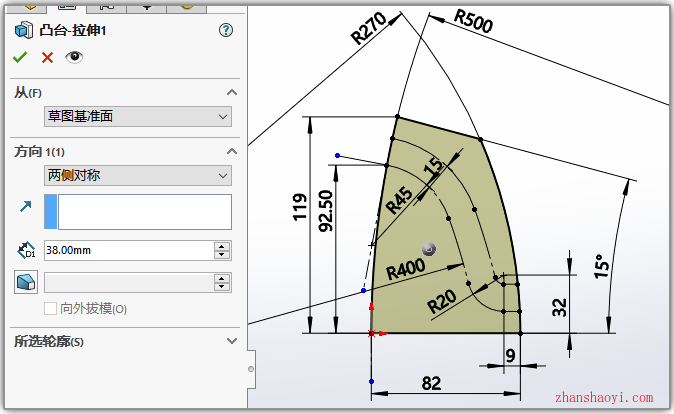

1、前视面绘草图,拉伸凸台;

Solidworks练习讲解之建立汽车机油壶模型

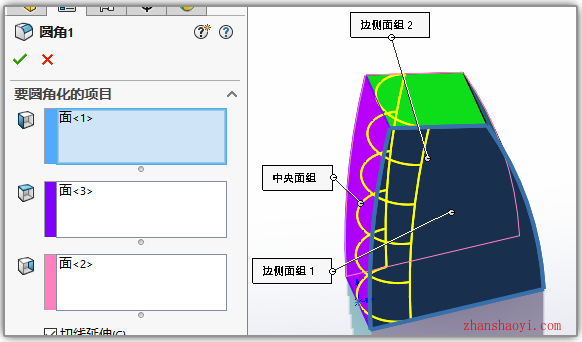

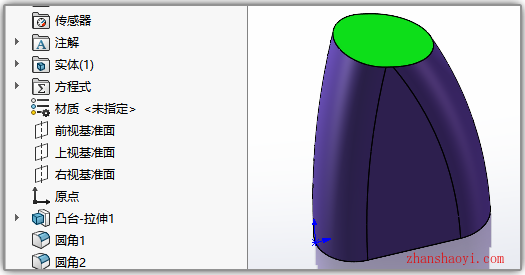

2、然后给两侧倒两个完全圆角;

Solidworks练习讲解之建立汽车机油壶模型

Solidworks练习讲解之建立汽车机油壶模型

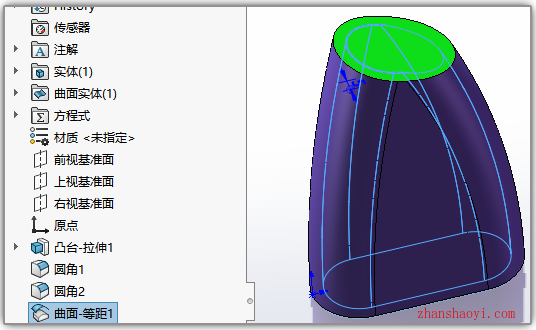

3、使用【曲面】→【等距曲面】,将外轮廓面向内等距5;

Solidworks练习讲解之建立汽车机油壶模型

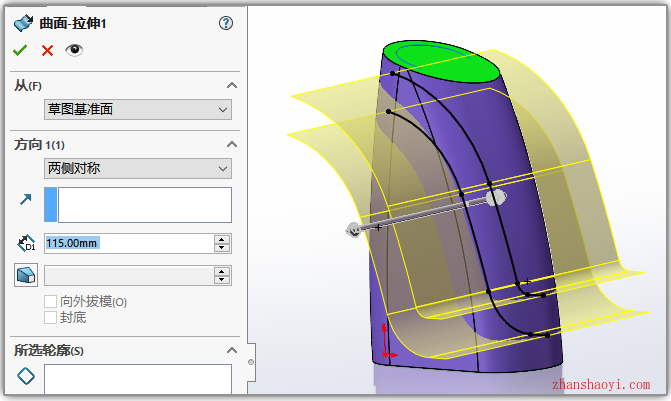

4、在前视面绘草图,将第一步中的两条虚线转换实体引用,用这两条线拉伸两个曲面出来;

Solidworks练习讲解之建立汽车机油壶模型

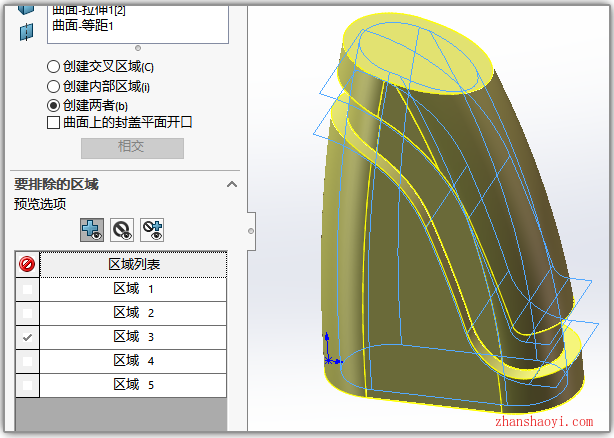

5、使用【相交】命令,将厚度为5的两个深度去除。然后用到的所有曲面可以隐藏了;

Solidworks练习讲解之建立汽车机油壶模型

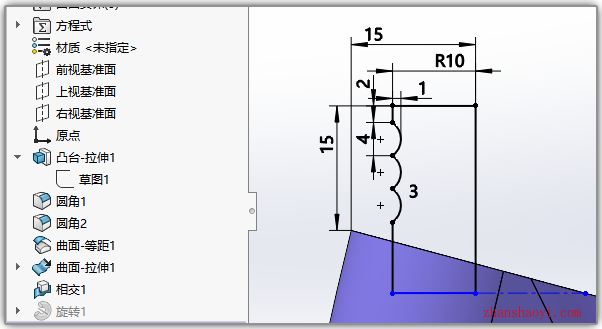

6、将瓶嘴旋转出来;

Solidworks练习讲解之建立汽车机油壶模型

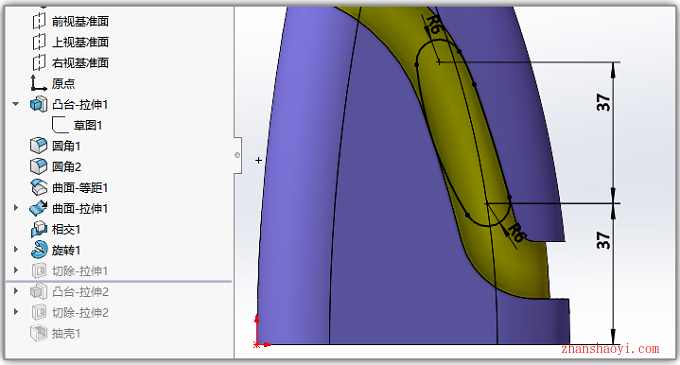

7、将把手处切除出来。注意草图相切的位置;

Solidworks练习讲解之建立汽车机油壶模型

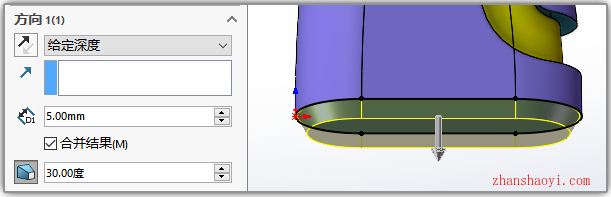

8、在底面上转换实体得到草图,向下拉伸,拔模30度;

Solidworks练习讲解之建立汽车机油壶模型

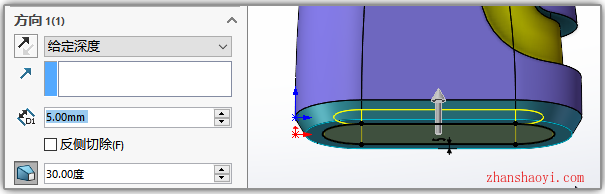

9、在新的底面上,等距5得到草图,向上切除,拔模30度。

Solidworks练习讲解之建立汽车机油壶模型

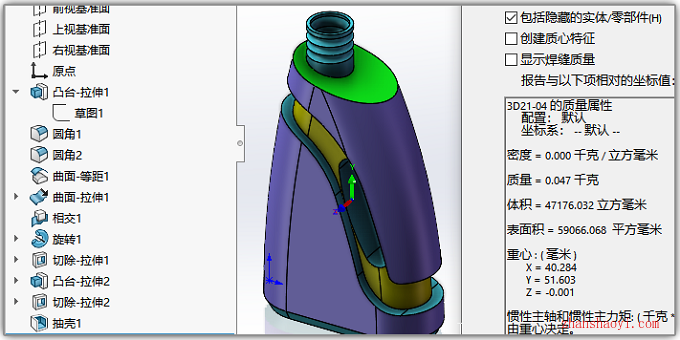

10、最后在瓶口处抽壳,模型建立完成。

Solidworks练习讲解之建立汽车机油壶模型
