AutoCAD 2025中如何快速画多个圆的中心线?

2024年7月4日20:27:29AutoCAD 2025中如何快速画多个圆的中心线?已关闭评论 482

首先在CAD命令行中执行命令DIMCEN,对圆心标记功能进行参数的对应设置,这个参数可根据自身需要将其设置成正数、负数或者0;

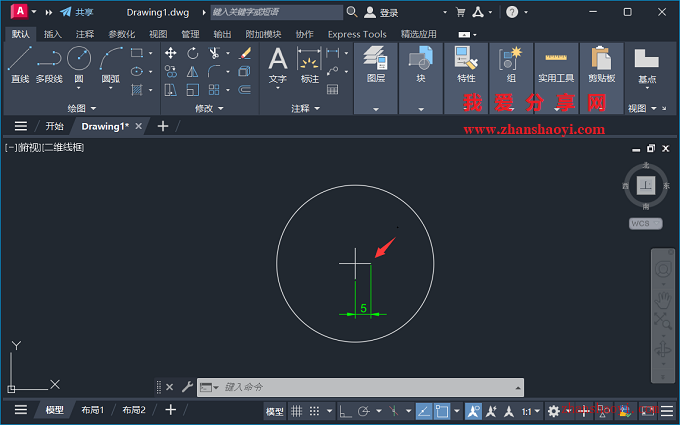

如果设置为正数,就表示中心线的一半长度,设置为5时的标注结果,如下:

AutoCAD 2025中如何快速画多个圆的中心线?

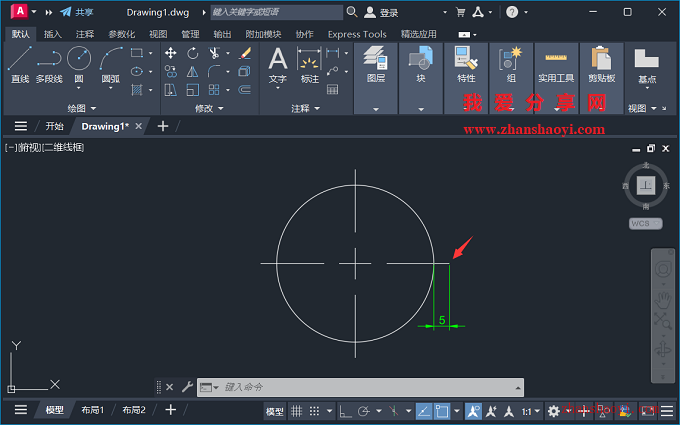

如果设置为负数,那就表示超出了边界的长度,如下图中设置为-5时标注的结果即为超出圆形5毫米;

AutoCAD 2025中如何快速画多个圆的中心线?

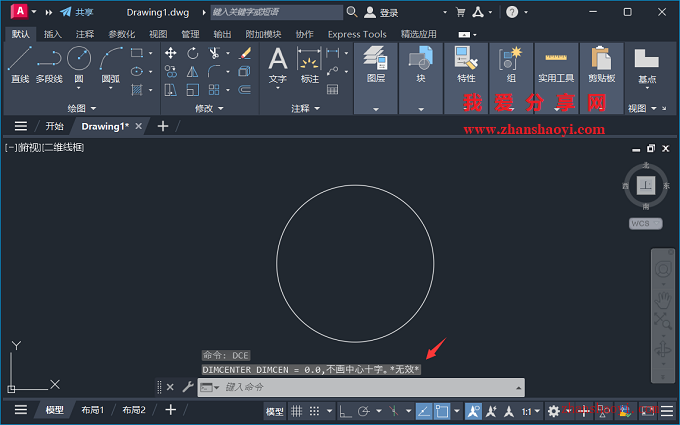

设置为0就表示没有中心线;

AutoCAD 2025中如何快速画多个圆的中心线?

操作步骤

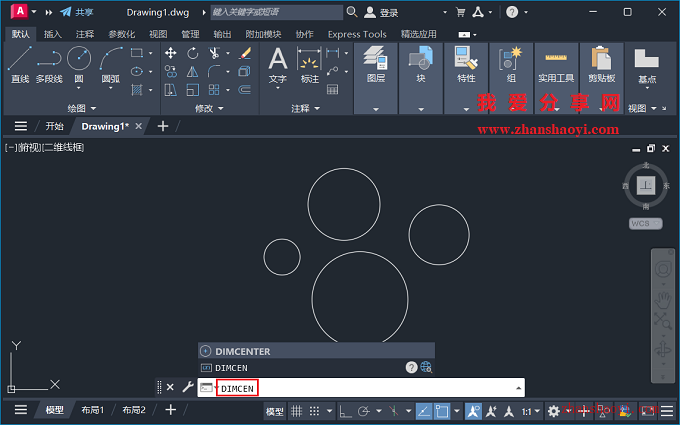

1、用AutoCAD2025软件打开如下示例图形,包含多个圆形,在命令栏中输入:DIMCEN,然后按Enter键继续;

AutoCAD 2025中如何快速画多个圆的中心线?

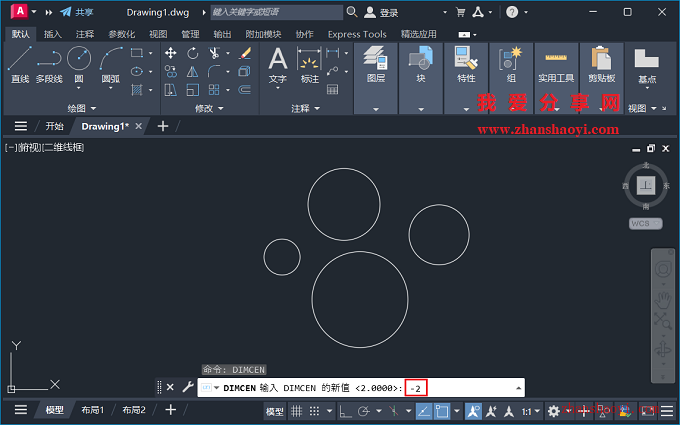

2、输入值:-2,用户可根据实际情况修改该值的大小;

AutoCAD 2025中如何快速画多个圆的中心线?

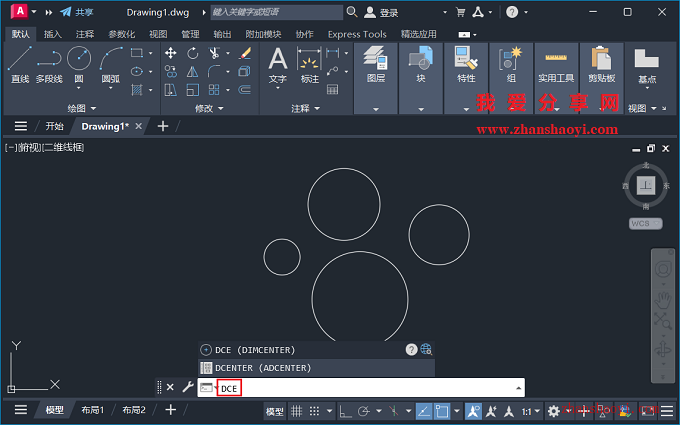

3、在命令栏中输入:DCE,然后按Enter键继续;

AutoCAD 2025中如何快速画多个圆的中心线?

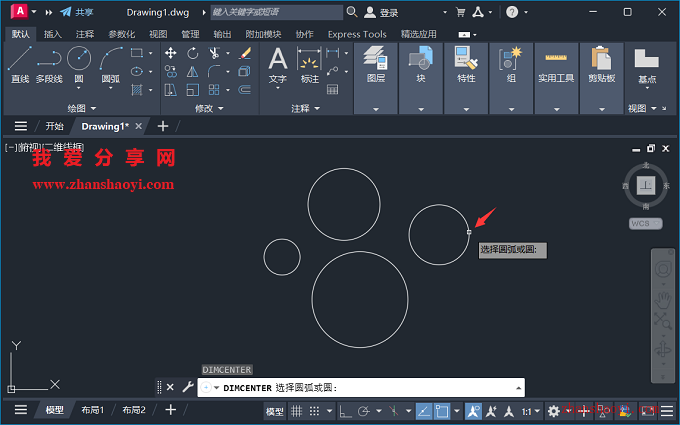

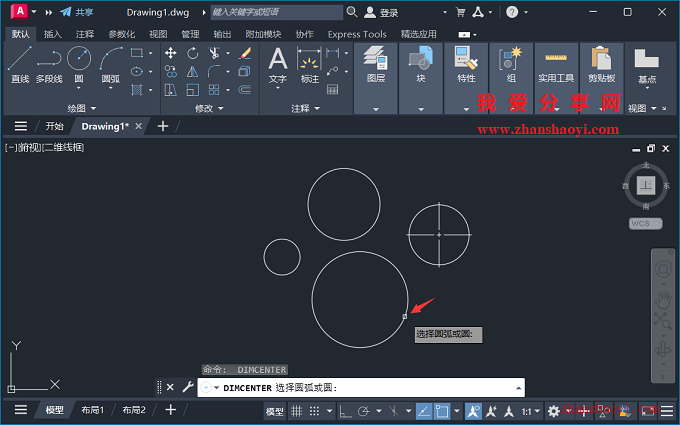

4、根据命令行提示用鼠标点击选择需要进行中心线绘制的圆(或圆弧)等目标对象了,这时可以看到中心线被绘制出来了;

AutoCAD 2025中如何快速画多个圆的中心线?

AutoCAD 2025中如何快速画多个圆的中心线?

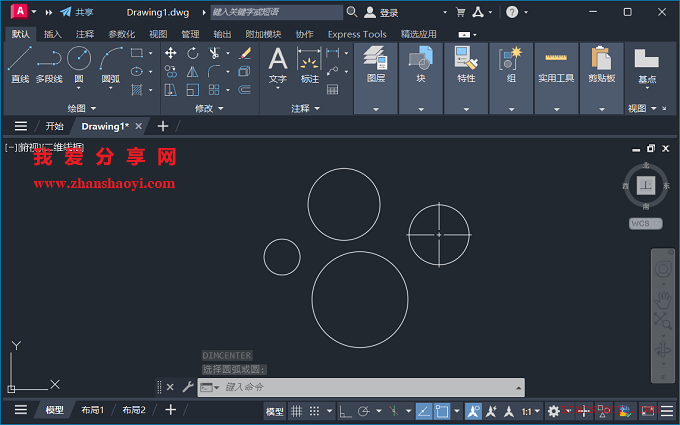

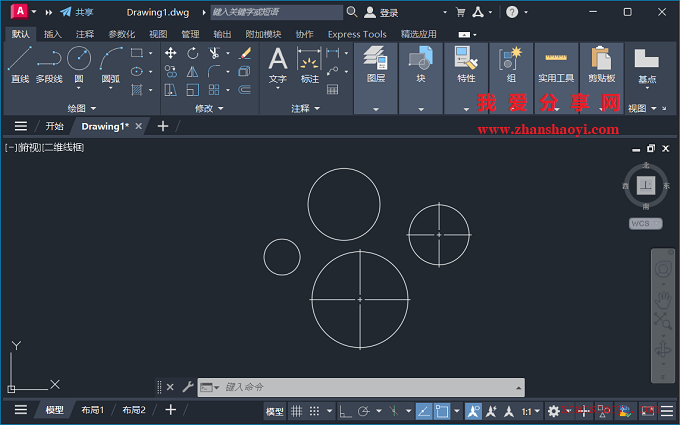

5、按下键盘上的空格,可以继续进行下一个圆的中心线绘制;

AutoCAD 2025中如何快速画多个圆的中心线?

AutoCAD 2025中如何快速画多个圆的中心线?

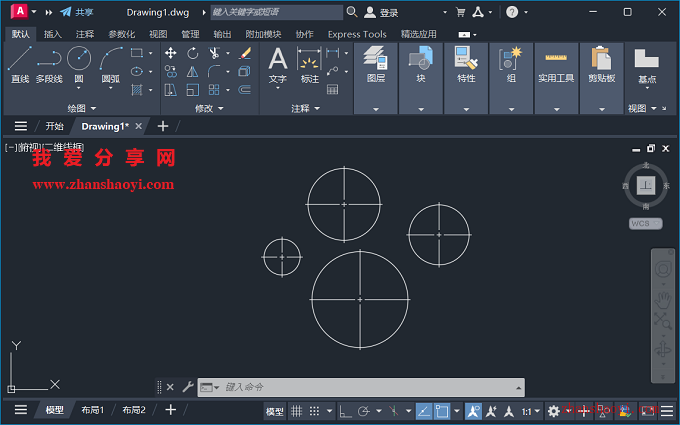

9、已完成圆形中心线的添加,如下:

AutoCAD 2025中如何快速画多个圆的中心线?

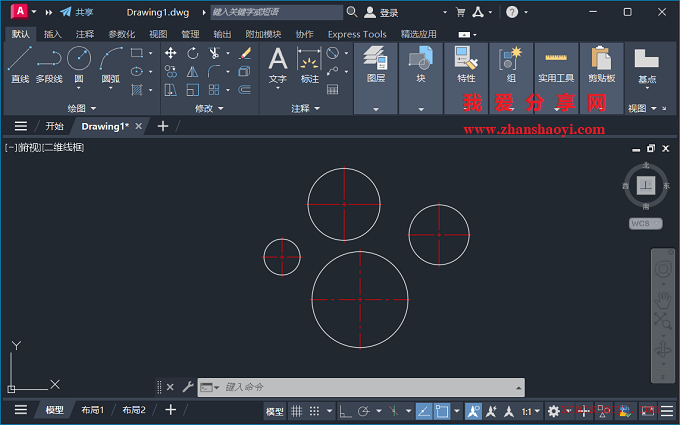

10、最后,再修改中心线的图层、颜色和线型,效果如下:

AutoCAD 2025中如何快速画多个圆的中心线?
