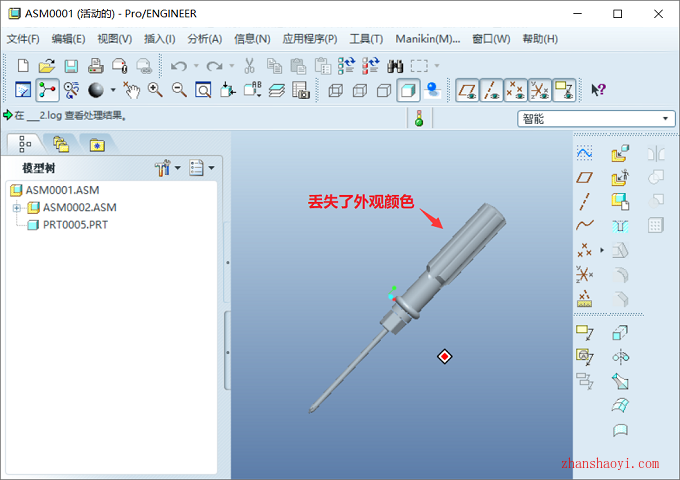

最近有小伙伴提问,他在Solidworks中将模型另存为STP通用格式后再打开,之前添加的零件表面颜色都消失了,该如何导出保持原有外观颜色的STP文件呢?

Solidworks 2023导出stp文件怎么保留外观颜色?

操作步骤

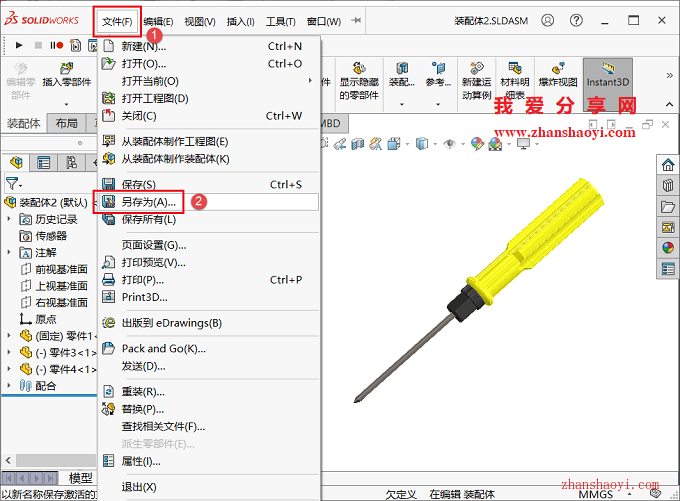

1、先用SolidWorks 2023打开示例装配体(或零件)图纸,这里以螺丝刀装配模型为例,然后将鼠标放到界面左上角的Solidworks图标处,点击菜单栏中【文件】→【另存为】;;

Solidworks 2023导出stp文件怎么保留外观颜色?

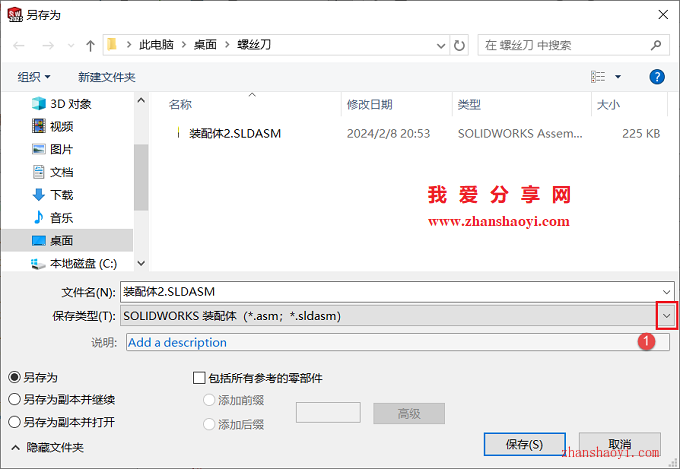

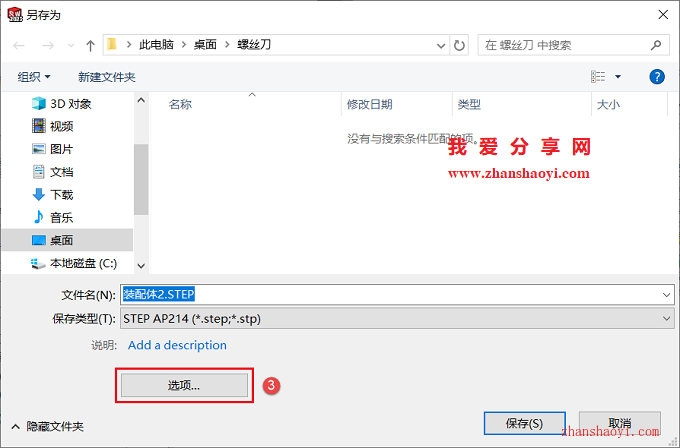

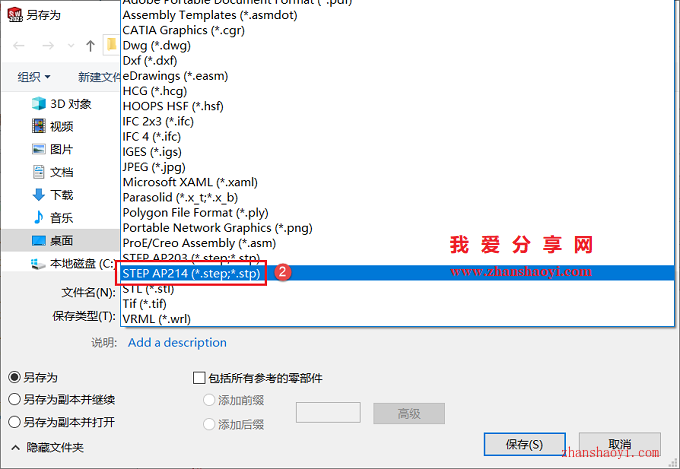

2、将保存类型修改为:STEP AP214,然后点击【选项】按钮;

温馨提示:STEP AP203和STEP AP214均支持实体、面的输入和输出,但导出为STEP AP203格式后不再具有任何颜色,再打开默认是灰色的;而导出为STEP AP214格式可保留颜色信息

Solidworks 2023导出stp文件怎么保留外观颜色?

Solidworks 2023导出stp文件怎么保留外观颜色?

Solidworks 2023导出stp文件怎么保留外观颜色?

3、勾选【导出外观】,然后点击【确定】;

Solidworks 2023导出stp文件怎么保留外观颜色?

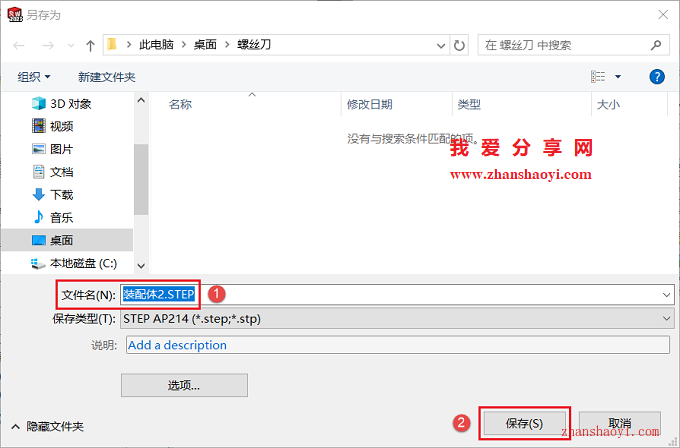

4、修改好用户名后,点击【保存】;

Solidworks 2023导出stp文件怎么保留外观颜色?

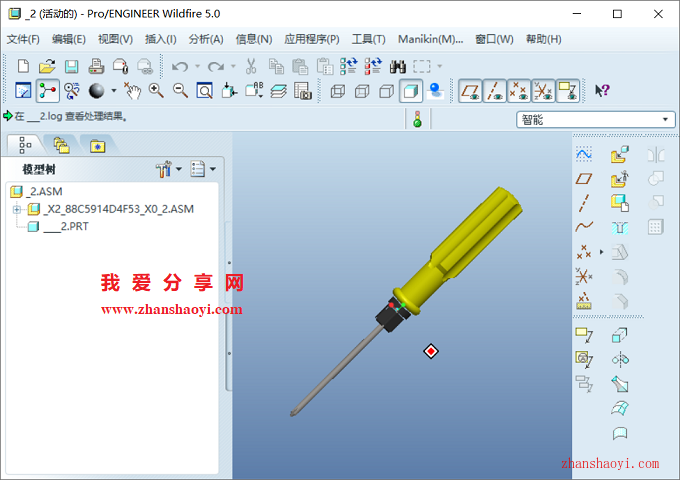

5、这里用PROE 5.0软件打开上一步保存的STEP文件,可以看到如下模型的初始设置的外观颜色也被保留了,有需要的小伙伴赶紧试试~~

Solidworks 2023导出stp文件怎么保留外观颜色?
