Solidworks建模基础练习之画一个偏口异径管

2021年11月17日21:19:26Solidworks建模基础练习之画一个偏口异径管已关闭评论 1,084

偏口异径管一般用于水泵入口处,起到缓解气泡冲击对水泵造成的伤害。这偏口是不同心,我们可以放样命令来生成。

操作步骤

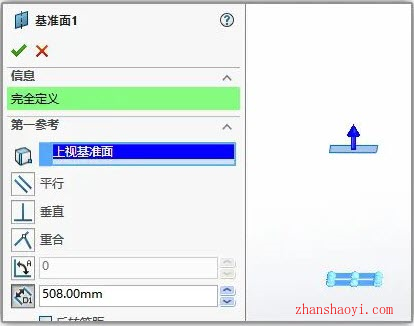

1、先创建一个新的基准面,这里以上视面为基准,等距创建一个,距离就是偏口异径管的高;

Solidworks建模基础练习之画一个偏口异径管

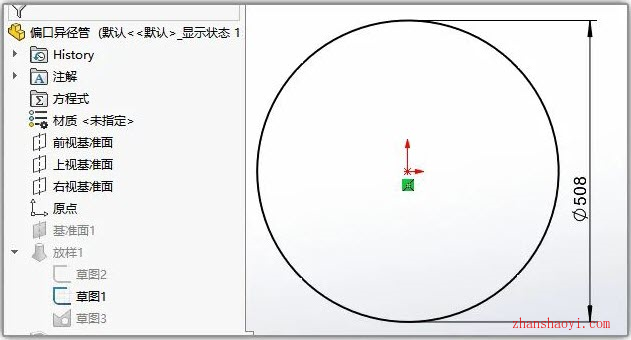

2、在上视面绘管子的下口圆;

Solidworks建模基础练习之画一个偏口异径管

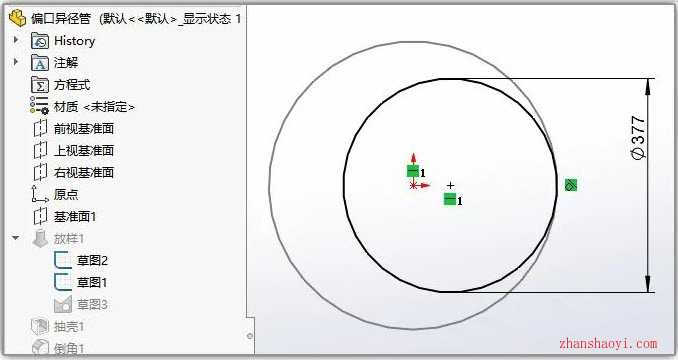

3、在新基准面上绘管子的上口圆,上口和下口相切;

Solidworks建模基础练习之画一个偏口异径管

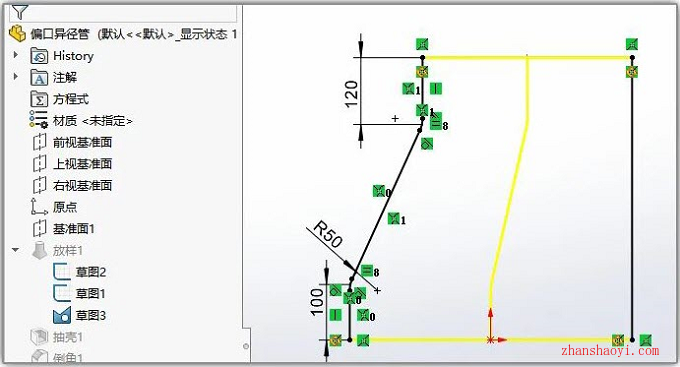

4、在前视面上绘引导线,注意穿透关系;

Solidworks建模基础练习之画一个偏口异径管

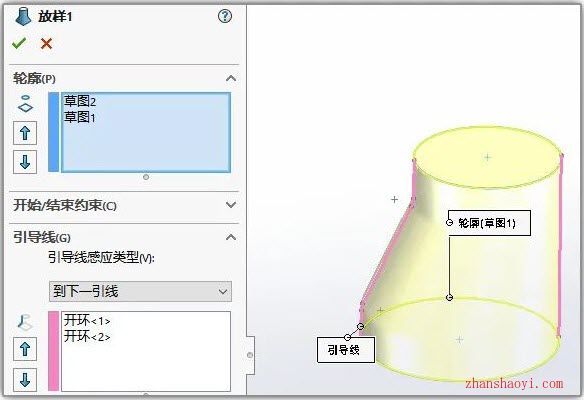

5、放样生成凸台;

Solidworks建模基础练习之画一个偏口异径管

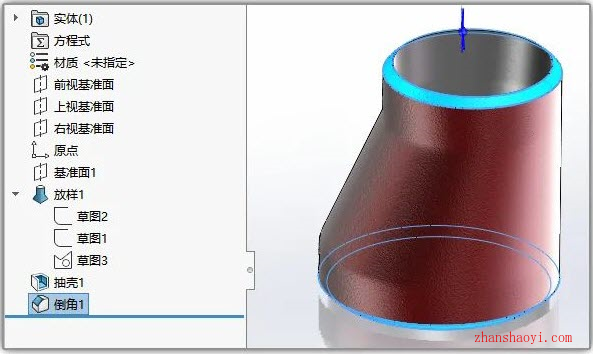

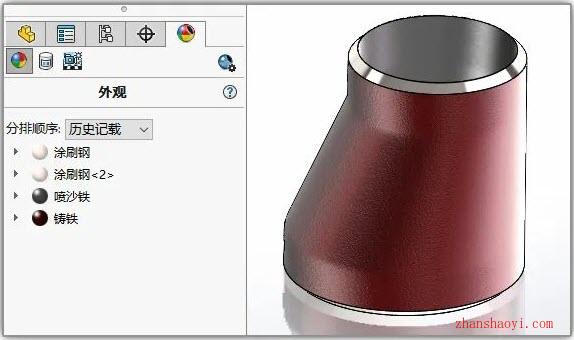

6、然后添加外观,抽壳和倒角;

Solidworks建模基础练习之画一个偏口异径管

7、最后,完成效果如下:

Solidworks建模基础练习之画一个偏口异径管
