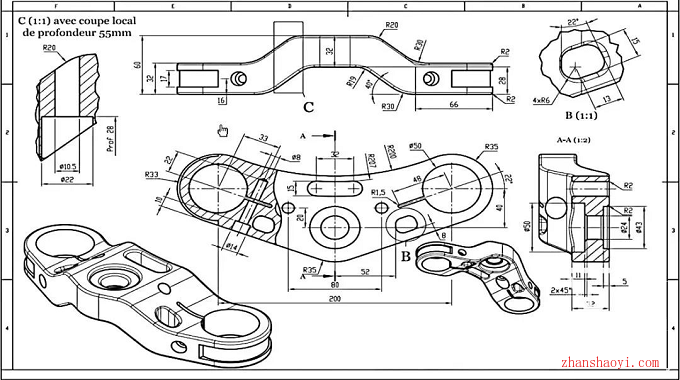

本次分享的是采用Solidworks绘制一个金属支架,建模有一定的难度,须读懂2D图纸再开始绘制,注意:孔特征。

Solidworks建模中级练习之绘制一个金属支架

操作步骤

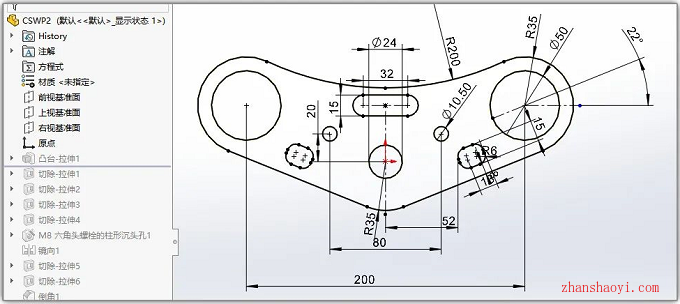

1、在上视面绘草图,把主体部分拉伸出来,建议多拉伸一点,一会切除,如果嫌草图麻烦,可以先画个外框,然后再切除里面的孔;

Solidworks建模中级练习之绘制一个金属支架

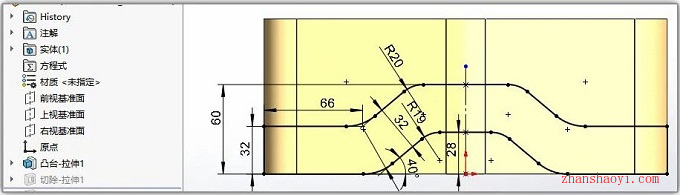

2、然后在前视面草图,反侧切除,把形状切除出来;

Solidworks建模中级练习之绘制一个金属支架

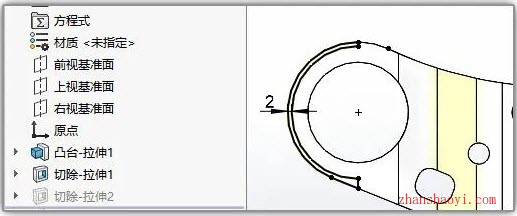

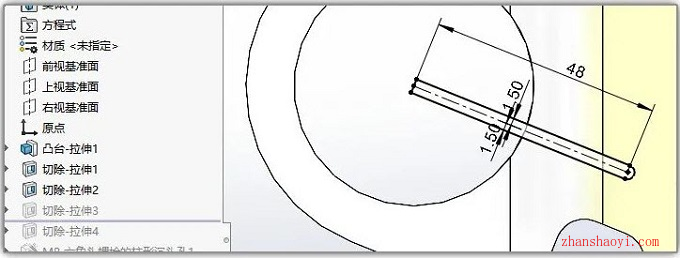

3、接下来依次切除需要镜像的附属部分,先把两个大孔最外侧切掉

Solidworks建模中级练习之绘制一个金属支架

Solidworks建模中级练习之绘制一个金属支架

Solidworks建模中级练习之绘制一个金属支架

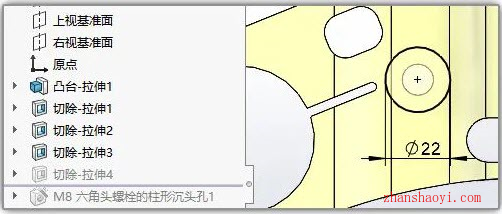

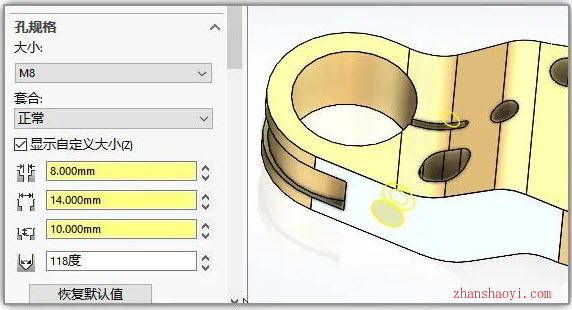

4、孔向导,如下所示打个孔;

Solidworks建模中级练习之绘制一个金属支架

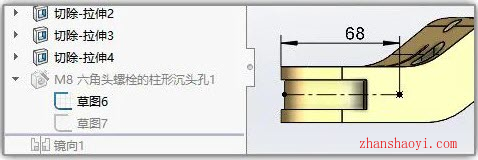

5、注意草图,打孔位置;

Solidworks建模中级练习之绘制一个金属支架

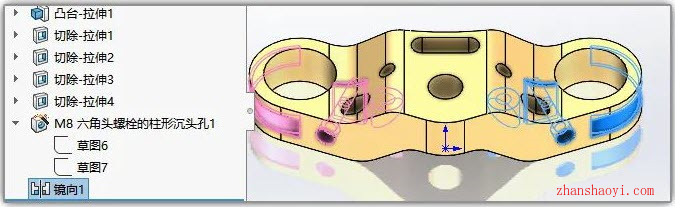

6、把以上这些东西都镜像一下;

Solidworks建模中级练习之绘制一个金属支架

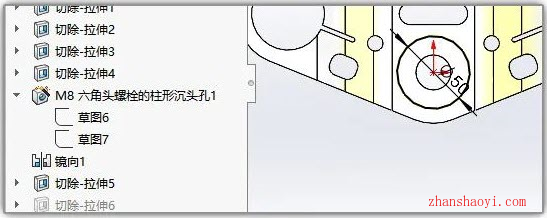

7、最后切除中间孔的上下两面,并倒角;

Solidworks建模中级练习之绘制一个金属支架

Solidworks建模中级练习之绘制一个金属支架

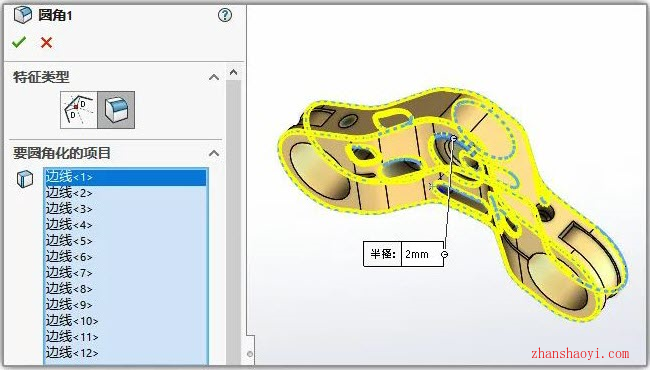

8、最后倒圆角,建模完成,如下:

Solidworks建模中级练习之绘制一个金属支架
