AutoCAD 2026中标注尺寸界线为什么只显示一边？

在CAD绘图过程中，精准且规范的尺寸标注对清晰传达设计意图至关重要，而尺寸界线作为尺寸标注的重要组成部分，其完整显示是保证标注准确与美观的基础。

最近有小伙伴提问：他进行CAD图形标注时尺寸界线之间的线被隐藏了，不仅破坏了标注的完整性，还可能引发对尺寸范围界定的误解，给后续加工制造带来疑惑，不知道如何解决？

操作步骤：

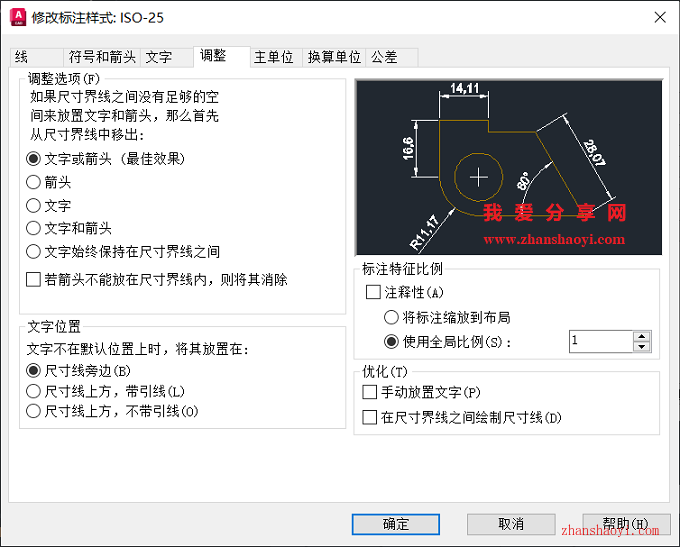

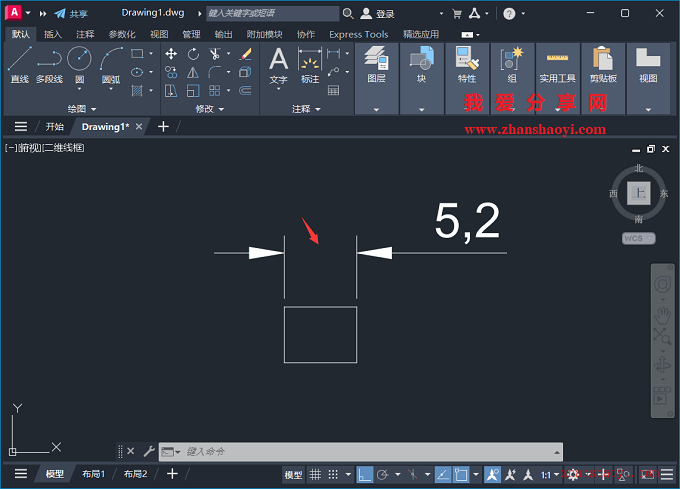

1、先打开AutoCAD 2026软件，进入CAD绘图界面绘制示例图形，如下，当尺寸数值在外侧时，尺寸界线之间的线断了；

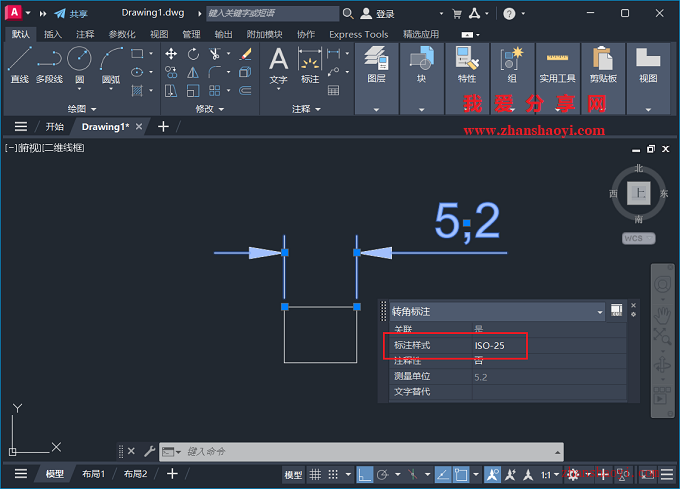

2、先查看对应标注的标注样式；

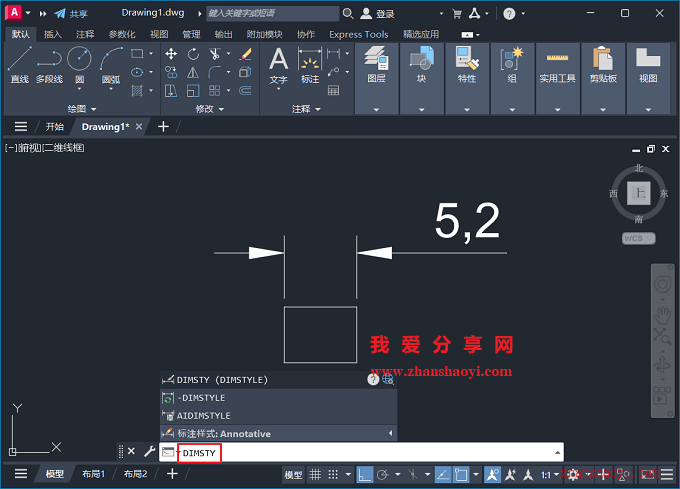

3、在下方命令栏中输入：DIMSTY，然后按Enter键继续；

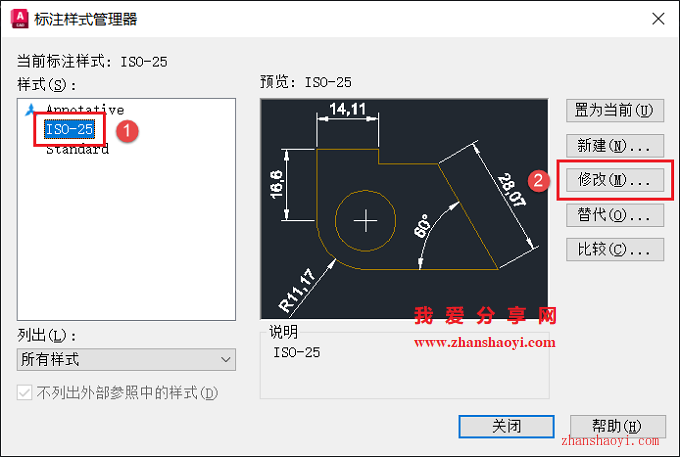

4、打开「标注样式管理器」窗口，先点击左侧对应的标注样式，再点击【修改】按钮；

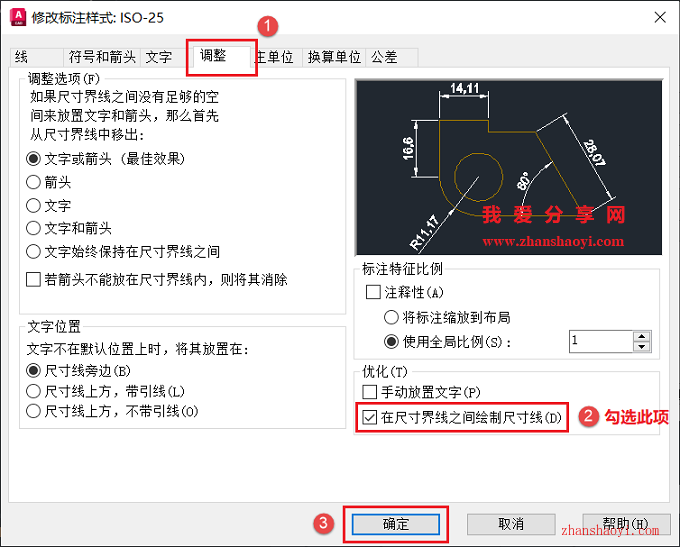

5、先点击【调整】选项卡，然后勾选【在尺寸界线之间绘制尺寸线】，点击【确定】退出；

6、点击【关闭】按钮；

7、返回CAD界面，如下尺寸界线之间的线已正常显示，希望本期分享的内容对你有所帮助~~
