Solidworks技巧之:新建草图时,自动正视

2021年12月4日12:33:14Solidworks技巧之:新建草图时,自动正视已关闭评论 359

Solidworks默认模板里,新建草图后是没有视图动作的,假设草图面是斜的,一般我们还需要正视一下再开始画图。简单设置一下可以自动正视:

操作步骤

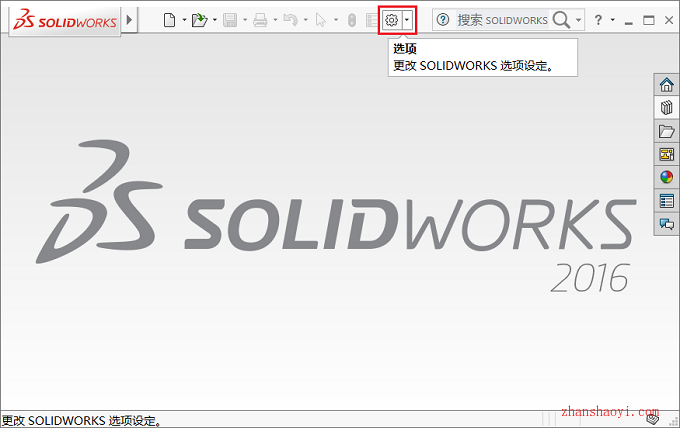

1、点击右上角菜单栏的齿轮,进入设置界面,这里以Solidworks2016为例,其它版本操作类似;

Solidworks技巧之:新建草图时,自动正视

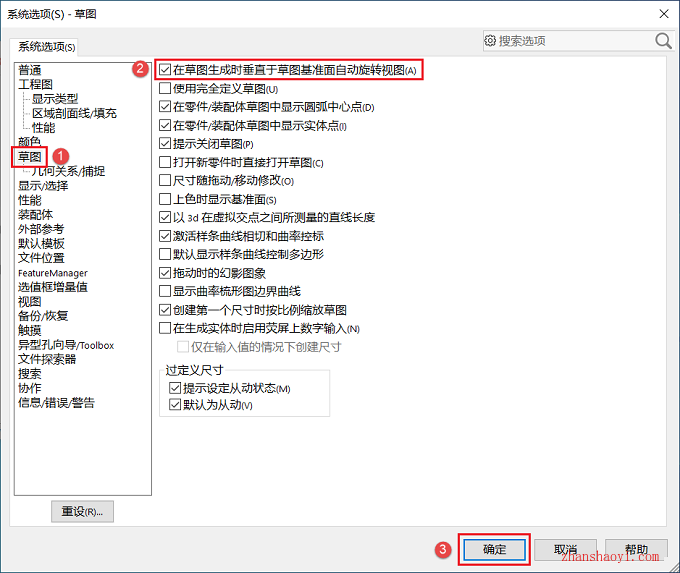

2、点击左侧【草图】,勾选第一个选项【在创建草图以及编辑草图时自动旋转视图垂直于草图基准面】,这样就完成了,下次新建草图时会自动正视;

Solidworks技巧之:新建草图时,自动正视

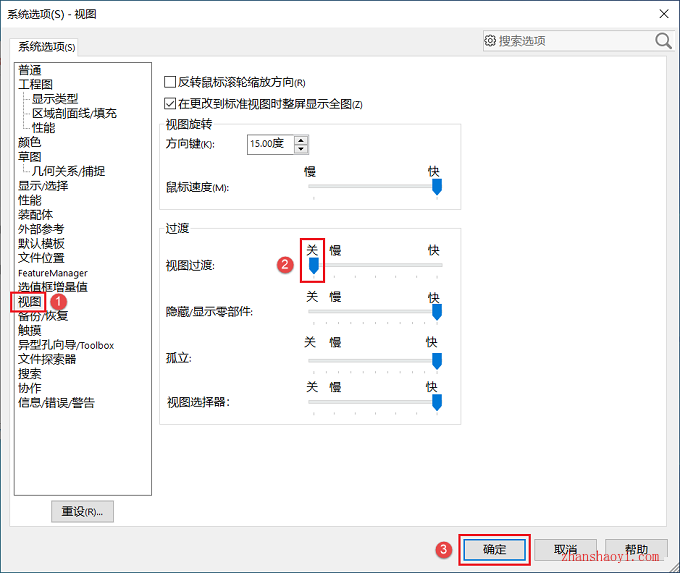

3、如果你不喜欢这个自动正视过渡动画,接下来点击【视图】,可以将滑块拉到最左边【关】,这样就直接正视,没有动画过渡了。

Solidworks技巧之:新建草图时,自动正视
