Solidworks绘制零件局剖图如何实现跳过指定特征不剖?

2021年12月2日20:17:35Solidworks绘制零件局剖图如何实现跳过指定特征不剖?已关闭评论 1,718

GB国标中关于剖切部分,零件的筋、副、标准件等都是不能剖的。那么我们在创建工程图时零件中的这部分有以下几种方法实现不剖切,Solidworks在生成剖面视图时,可以自动识别“筋”特征创建的筋,剖切时会提示排除,但是其它方法创建的就无法识别了。所以我们可以使用以下两种方法创建剖视频。

操作步骤

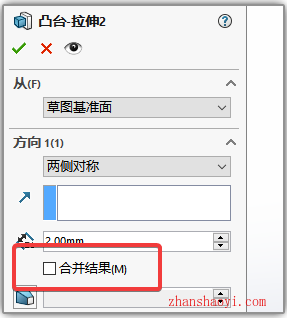

方法1:在零件绘时,对于不需要剖切的特征可以取消勾选【合并实体】,

Solidworks绘制零件局剖图如何实现跳过指定特征不剖?

这样在工程图中绘制剖切时会自动分成两部分,可以单独编辑;

Solidworks绘制零件局剖图如何实现跳过指定特征不剖?

方法2:手绘,直接在工程图中创建剖视图,先取消填充的剖面线,然后修整好轮廓再重新对于需要剖面线的地方进行填充。

综上,第一种方法可行性比较高,也很方便;第二种方法需要重新绘制一些轮廓线,操作相对较繁琐。
