Solidworks建模时做的一些辅助线怎么在工程图中显示?

2022年3月1日22:12:13Solidworks建模时做的一些辅助线怎么在工程图中显示?已关闭评论 779

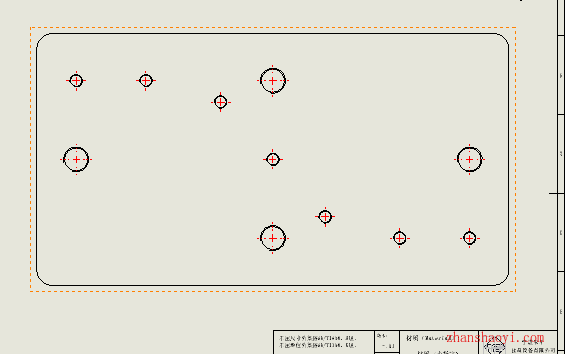

一般在Solidworks建模时,所用的一些「辅助线」都会自动隐藏,在作完特征以后就不显示出来了,如下:

Solidworks建模时做的一些辅助线怎么在工程图中显示?

而在导出工程图时,有些时候又需要把这些手功添加的辅助线重新作出来,是不是只能重新画一次呢?当然不是,这样太麻烦了,那应该如何操作?

操作步骤

1、先看一下下面这个图,上面有很多孔,这些孔是基于一定规律特征排列的,这些孔的辅助线怎么在工程图中显示出来呢?我们只需要在建模环境下,把辅助草图显示出来即可。

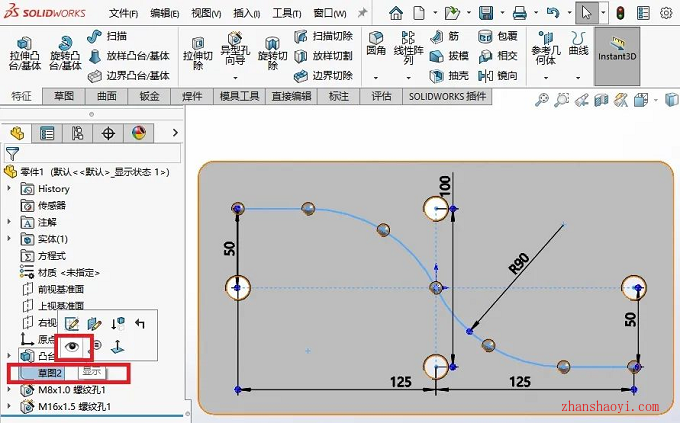

在结构树下对应的草图上点一下左键,弹出选项中点那个「眼睛」图标,让草图显示,然后保存一下;

Solidworks建模时做的一些辅助线怎么在工程图中显示?

2、再导出工程图,辅助线就会直接显示出来了!

Solidworks建模时做的一些辅助线怎么在工程图中显示?
