AutoCAD 2024删除填充图案时边界也被一起删了怎么办?

2023年8月16日23:08:00AutoCAD 2024删除填充图案时边界也被一起删了怎么办?已关闭评论 840

CAD图纸经常需要修改,如有时图形填充效果不好或者设置错了填充对象,我们就需要对填充图案进行删除重新编辑。但最近有小伙伴遇到这样一个问题,就是他在CAD中删除填充图案时,发现填充边界线也会一起被删除,不知道如何解决?其实这个是因为「关联填充功能」被开启了,下面给大家分享一下解决方法;

AutoCAD 2024删除填充图案时边界也被一起删了怎么办?

操作步骤

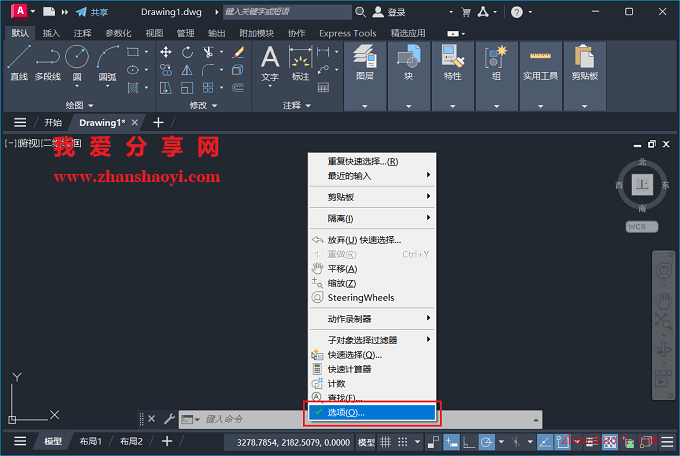

1、先打开AutoCAD 2024软件绘图界面,在绘图空白位置鼠标右击选择【选项】;

AutoCAD 2024删除填充图案时边界也被一起删了怎么办?

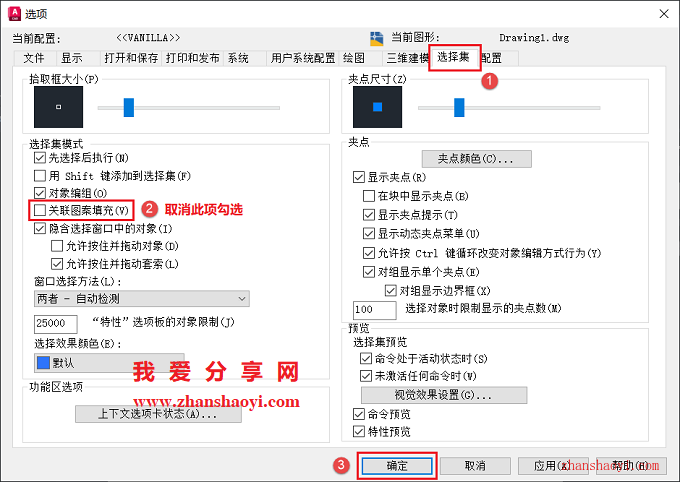

2、先点击【选择集】选项卡,然后取消“关联图案填充”前面的勾选,点击【确定】;

AutoCAD 2024删除填充图案时边界也被一起删了怎么办?

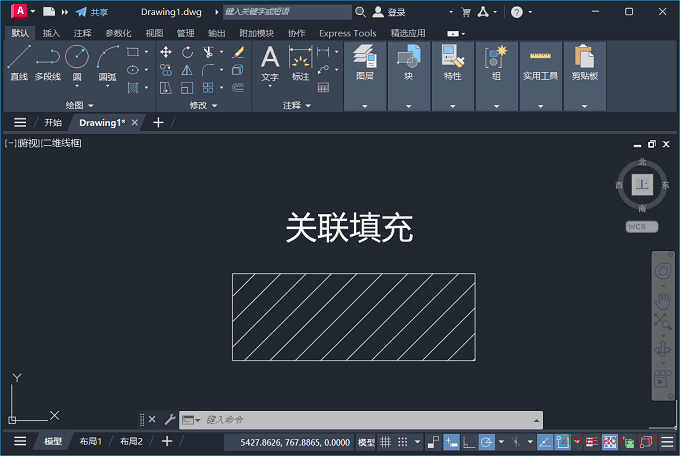

3、我们再按【Delete】键删除填充图案,就不会连同边界一起删除了。

AutoCAD 2024删除填充图案时边界也被一起删了怎么办?
