Solidworks工程图中倒角处的虚拟交点怎么标注长度?

2022年2月28日15:42:53Solidworks工程图中倒角处的虚拟交点怎么标注长度?已关闭评论 868

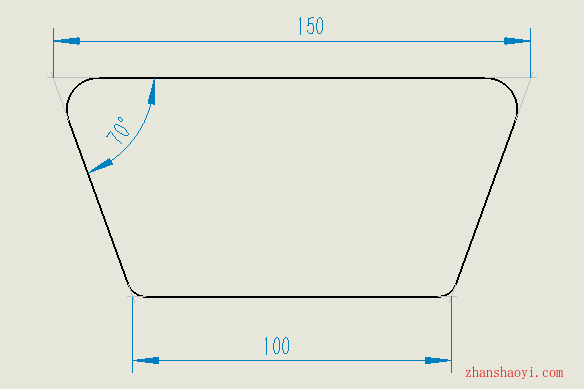

Solidworks工程图中两条直线交叉处倒角后,该怎么标注边的长度?

Solidworks工程图中倒角处的虚拟交点怎么标注长度?

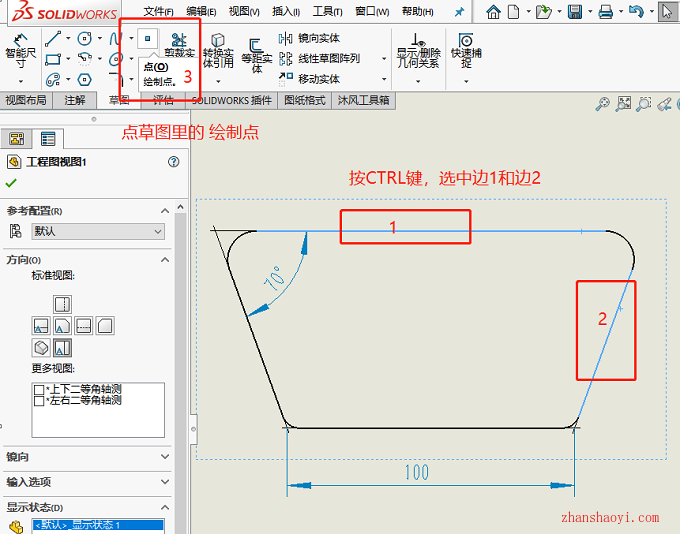

方法1:绘制点

按住键盘 Ctrl 键,选中两条边线,点击草图里的【点】按钮,生成一个交点;

Solidworks工程图中倒角处的虚拟交点怎么标注长度?

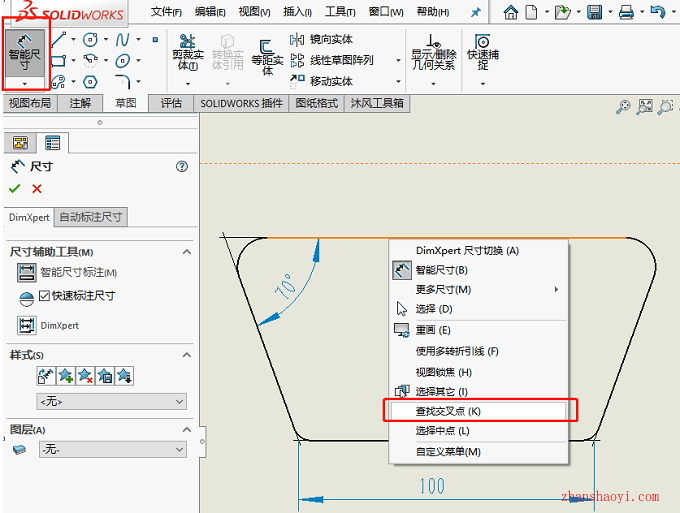

方法2:查找交叉点

激活“智能尺寸”,在任意边上右键选择【查找交叉点】,然后左键单击第二条边线。

Solidworks工程图中倒角处的虚拟交点怎么标注长度?
