你的CAD工程图中线条类型和颜色选对了吗?

2021年8月23日21:45:40你的CAD工程图中线条类型和颜色选对了吗?已关闭评论 2,244

在我们导出CAD工程图时,不同的线条颜色应该如何设置?参考依据是什么?

首先,我们来看一下,国标GB/T 17450关于线条类型和应用的规定:

你的CAD工程图中线条类型和颜色选对了吗?

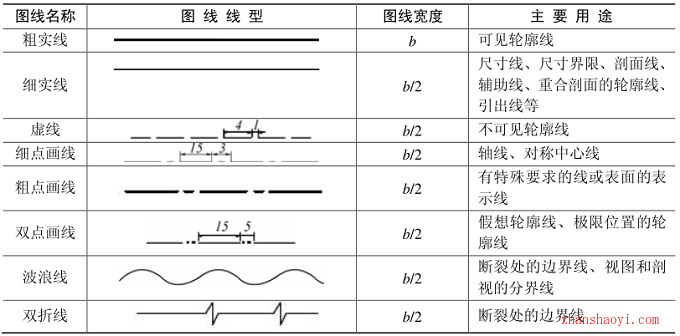

图1:GB/T 17450 图线及用途

由上表可以看出,不同作用的线条其粗细和类型是有具体规定的,那么线条在计算机中应该显示什么颜色呢?我们来看一下:

你的CAD工程图中线条类型和颜色选对了吗?

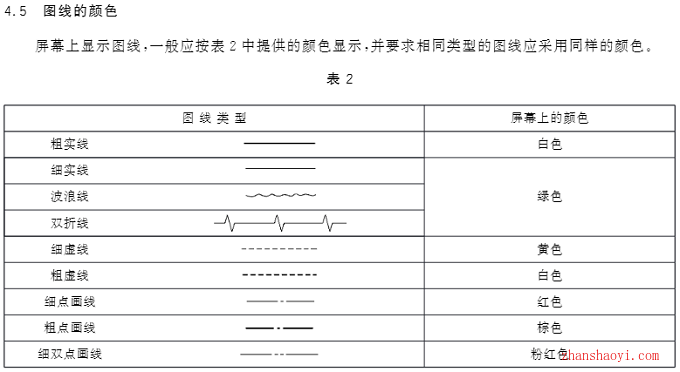

图2:GB/T 14665-2012 图线颜色

由此我们可以知道具体的线型和颜色的设定 。所以,你的图中是不是很多地方不合理呢?你学会了吗?
