如何把装配体存成一个整体的零件,不能被拆分?

2021年8月21日16:05:33如何把装配体存成一个整体的零件,不能被拆分?已关闭评论 5,379

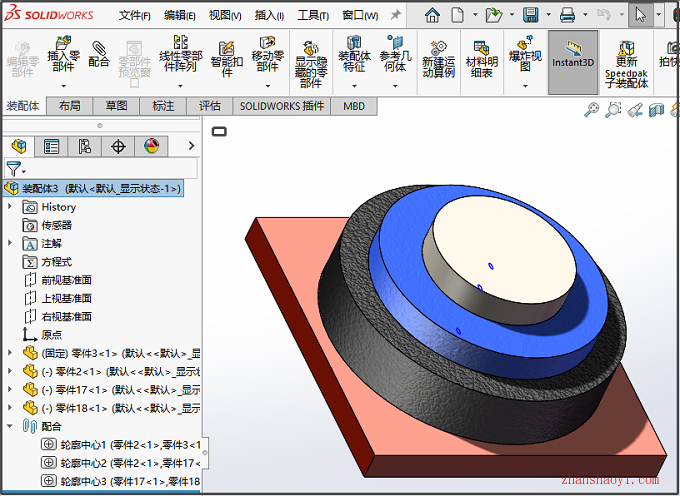

有时我们需要对我们的作品进行保护,即需要将导出的装配体发给别人,又不想让别人拆分开,应该怎么操作呢?如下图:

如何把装配体存成一个整体的零件,不能被拆分?

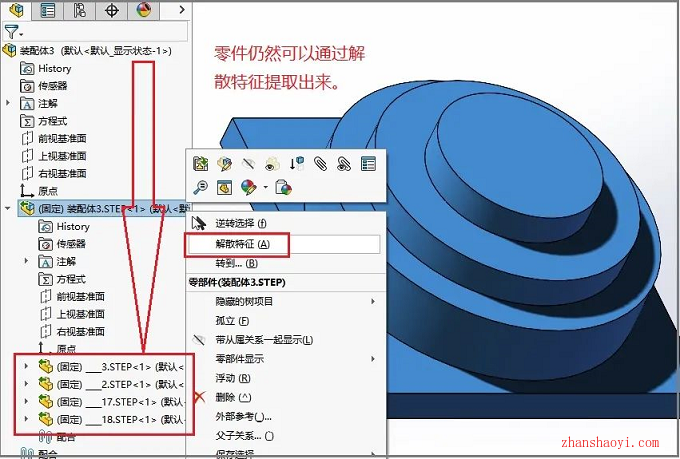

这个装配体直接导出STEP格式后,再打开STEP文件,还是可以通过【解散特征】把每个零件都拆分出来进行单独保存,这对于保护我们的模型是很不利的,如下图,接下来分享一下如何把装配体保存成不能拆分的零件。

如何把装配体存成一个整体的零件,不能被拆分?

操作步骤

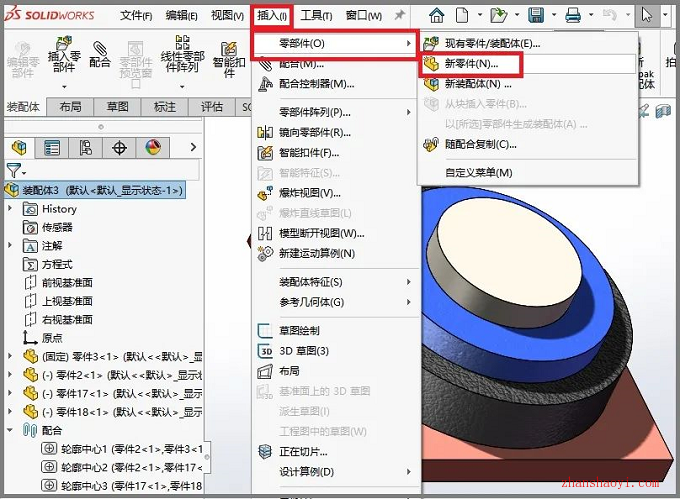

1、Solidworks中打开装配体文件,点菜单栏的【插入】→【零部件】-【新零件】,在装配体中生成一个新零件;

如何把装配体存成一个整体的零件,不能被拆分?

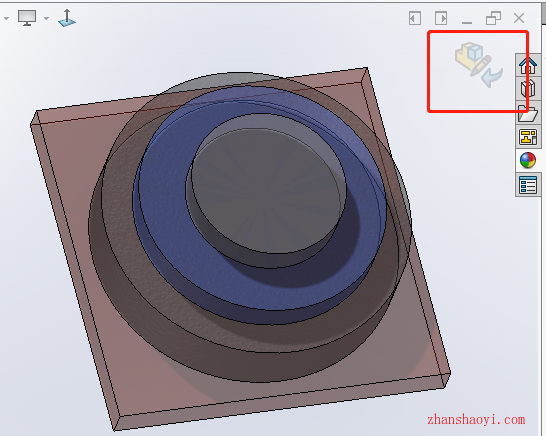

2、这时需要点击任意一个零件,会进入草图编辑,直接退出草图编辑;

如何把装配体存成一个整体的零件,不能被拆分?

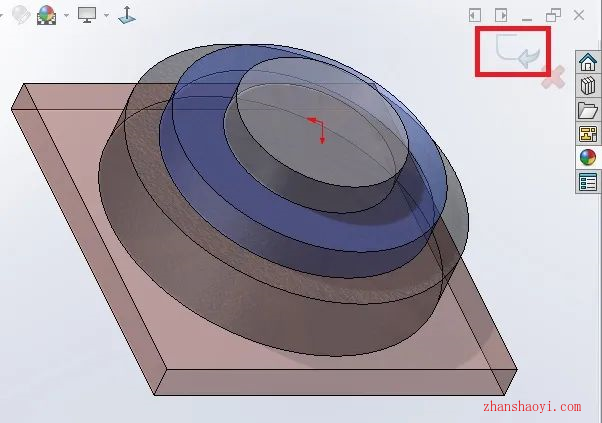

注意下图中的“编辑模式”不要退出!

如何把装配体存成一个整体的零件,不能被拆分?

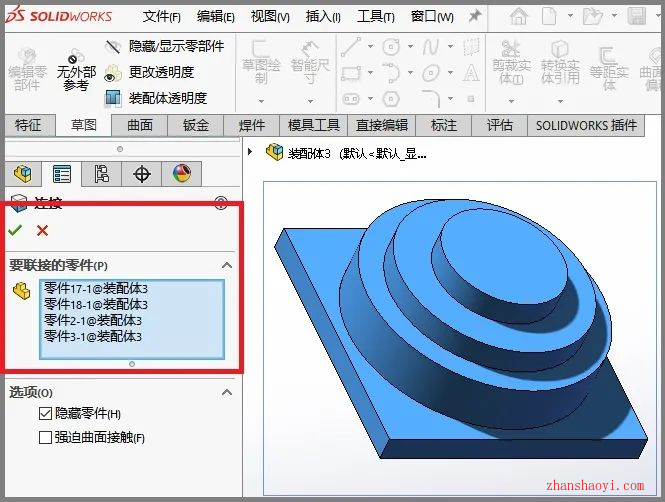

3、再次点击菜单栏【插入】→这次选【特征】→【连接重组】,框选所有零件,打绿色对勾确定,并退出编辑模式;

如何把装配体存成一个整体的零件,不能被拆分?

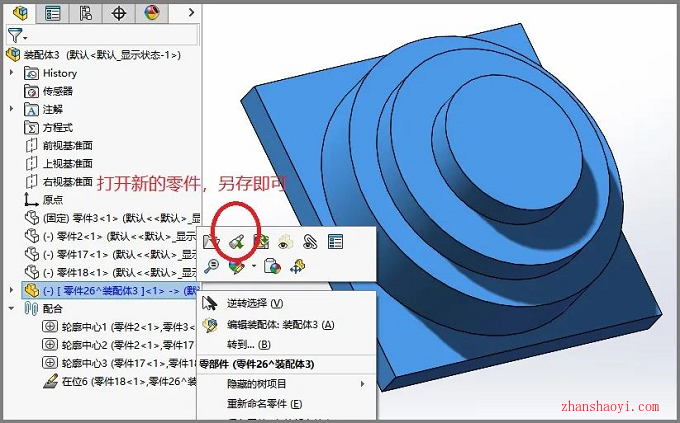

4、打开这个新生成的零件,重新另存即可;

如何把装配体存成一个整体的零件,不能被拆分?

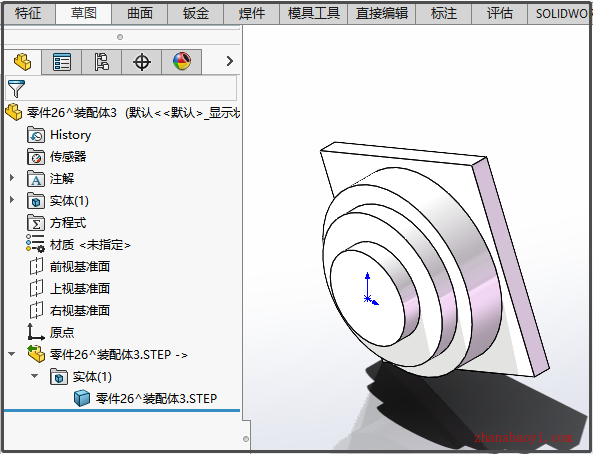

5、我们来看一下最后生成的完整零件,这时是无法拆分的,结束啦。

如何把装配体存成一个整体的零件,不能被拆分?
