Solidworks 绘制草图时怎么显示实时尺寸?

2022年6月16日07:44:34Solidworks 绘制草图时怎么显示实时尺寸?已关闭评论 465

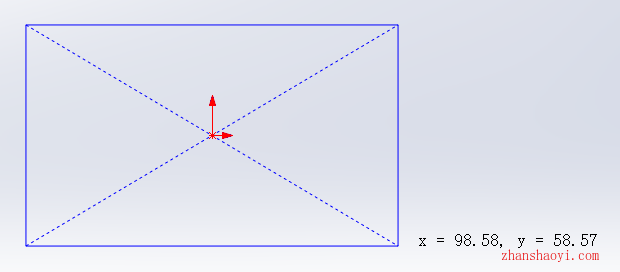

我们在Solidworks 绘制草图时,如果绘制图形不能显示实时尺寸,则会很大影响绘图的工作效率,即不能初步预判;

Solidworks 绘制草图时怎么显示实时尺寸?

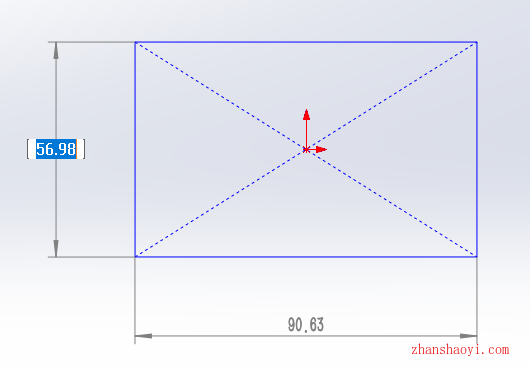

若可以实时显示绘制草图图形的尺寸,则明显要直观很多,如下,那在Solidworks中怎么显示实时尺寸?

Solidworks 绘制草图时怎么显示实时尺寸?

操作步骤

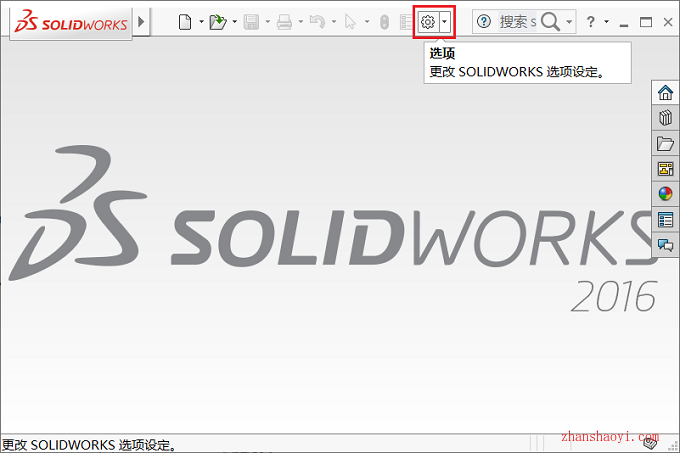

1、打开Solidworks软件,点击界面左上角【小齿轮】按钮打开选项设置;

Solidworks 绘制草图时怎么显示实时尺寸?

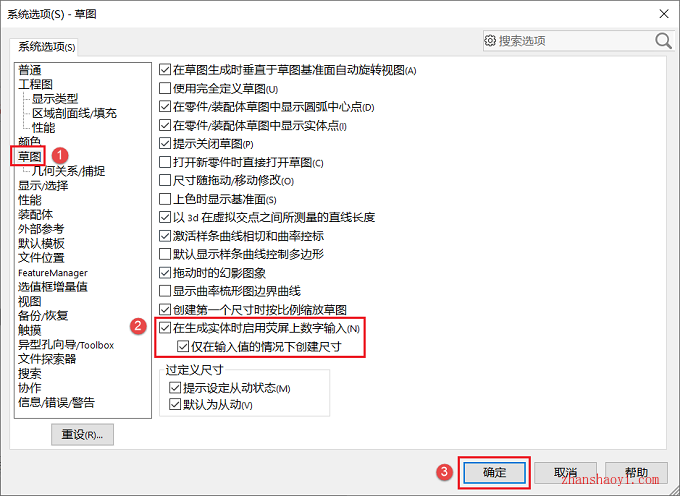

4、先点击左侧“草图”选项卡,然后找到并勾选“在生成实体时启示荧幕上数字输入”和“仅在输入值的情况下创建尺寸”即可,是不是很简单~

Solidworks 绘制草图时怎么显示实时尺寸?
