Solidworks中级教程之钣金成型工具

2022年7月9日21:24:49Solidworks中级教程之钣金成型工具已关闭评论 2,005

Solidworks钣金成型工具的作用就是使用一个冲压模具将钣金冲压成需要的形状。可以将一个设计好的零件来改作为模具来使用,成型工具的实例可以是冲压如筋等,可以是折弯,可以是冲孔如百叶窗,可以是延展材料如兵器中的矛。

要使用成型工具,需要先指定成型工具的文件夹,即将这个文件夹里的零件来做为冲压模具来使用。

操作方法

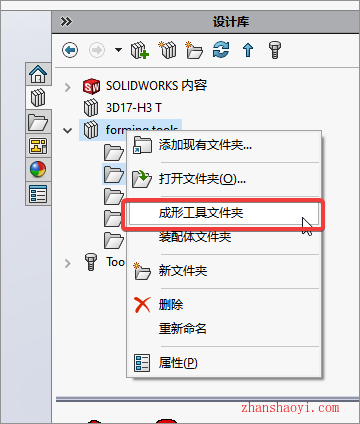

1、设计库中,在一个文件位置上右键,选中“成型工具文件夹”,如下图所示,即将这个文件夹设置成了成型工具文件夹。

Solidworks中级教程之钣金成型工具

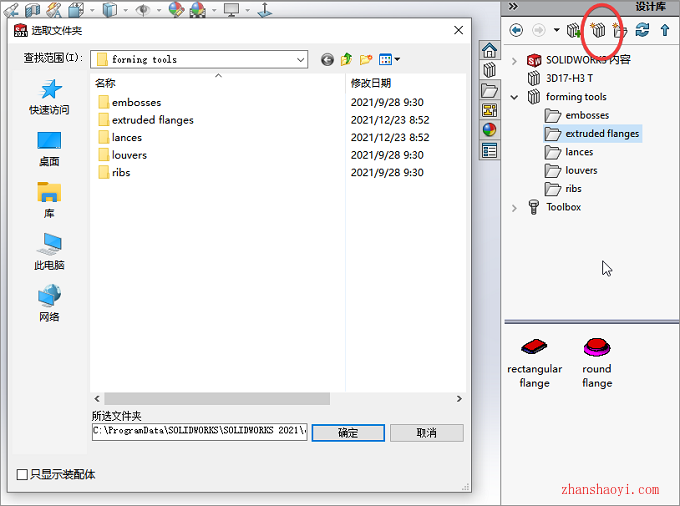

2、如果需要手动添加一个现有的文件夹到设计库中,可以单击“添加文件位置”来添加一个指定的文件夹路径;

Solidworks中级教程之钣金成型工具

注:<安装目录>\ProgramData\SOLIDWORKS\SOLIDWORKS <版本>\design library\forming tools。这个目录下存放的是系统自带的一些成型工具可以参考使用。所以我们一般将此文件夹来做为成型工具文件夹。

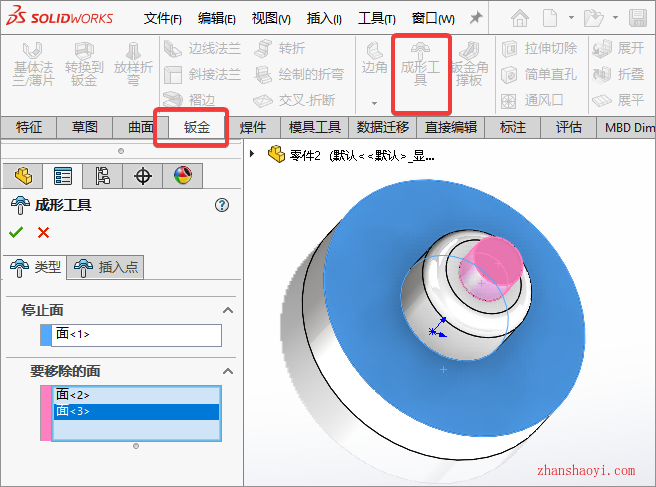

3、自定义零件:我们可以自由绘制一个零件来当作冲压模具来使用,绘制一个零件,切换到【钣金】模式下,点击成型工具;

Solidworks中级教程之钣金成型工具

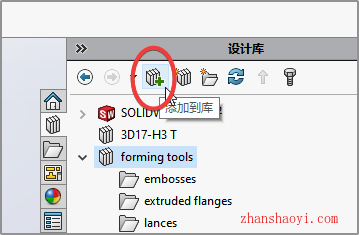

4、设置停止面和移除面,其中移除面接触的钣金部位将会被移除,设置一个插入点,方便定位,将零件另存成*.sldftp。点击设计库的【添加到库】,将这个成型工具添加到你指定的文件夹中;

Solidworks中级教程之钣金成型工具

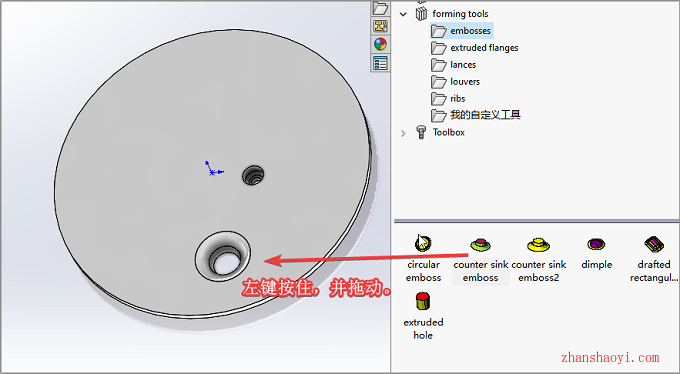

5、冲压成型:使用时,只需要拖动成型工具到钣金上即可。

Solidworks中级教程之钣金成型工具
