Solidworks如何设置零件为“扣件”,在工程图中不剖?

2022年9月11日21:04:21Solidworks如何设置零件为“扣件”,在工程图中不剖?已关闭评论 1,674

在有些装配体创建工程图时,某些零件因特殊性不能剖,比如扣件一般是不剖的。我们可以通过对工程图进行设置达到不剖切扣件的目的。

操作步骤:

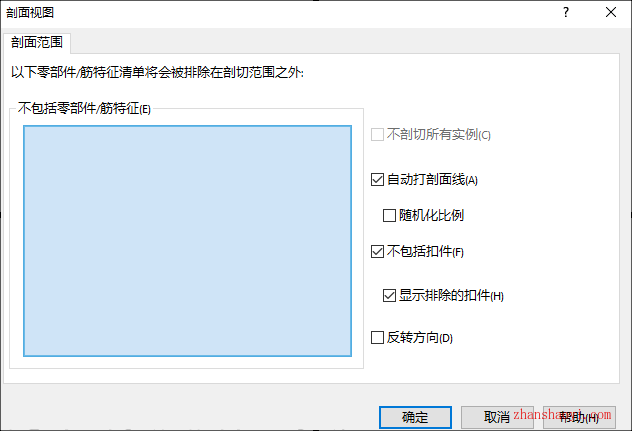

1、点击【属性】→【剖面视图】→【剖面范围】,如下勾选:

Solidworks如何设置零件为“扣件”,在工程图中不剖?

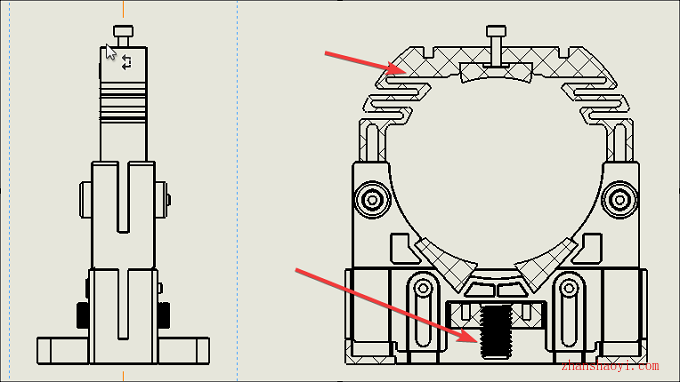

2、那么有些零件,它本身是自行绘制的,并不是扣件,这时应该怎么操作呢?如下图中,下部分带有螺纹的一个零件,我们在剖切时也可以给他添加「扣件」属性以达到不剖切的目的;

Solidworks如何设置零件为“扣件”,在工程图中不剖?

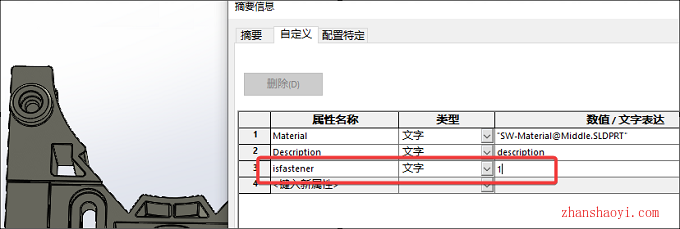

操作方法:打开需要排除的零件,添加属性,自定义属性名称为isfastener ,类型为“文字”,数值填:1, 然后【保存】;

Solidworks如何设置零件为“扣件”,在工程图中不剖?

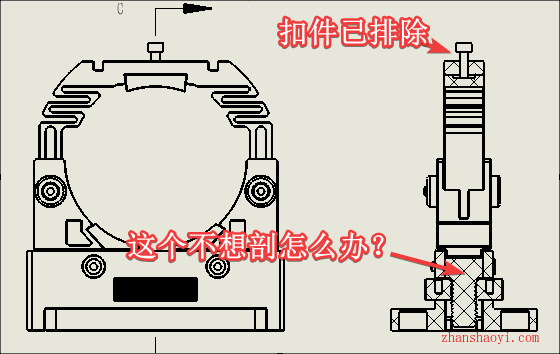

3、这样这个零件就被定义为“扣件”了,接下来重新制作工程图,发现它和标准件一样也不剖切了。

Solidworks如何设置零件为“扣件”,在工程图中不剖?
