PDF转CAD图纸,不用插件一个命令搞定

2023年4月1日23:14:17PDF转CAD图纸,不用插件一个命令搞定已关闭评论 1,033

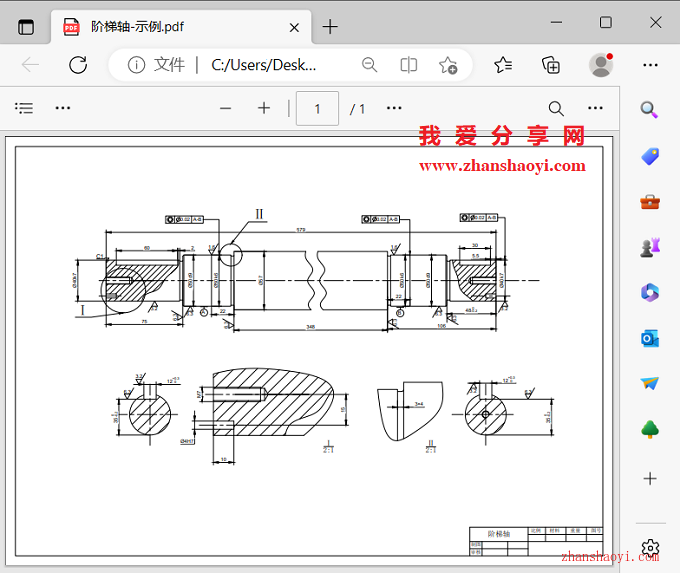

最近有小伙伴留言说朋友给了一个PDF版图纸给自己参考,如下,想把PDF文件转成CAD图纸,怎么办呢?其实,不用插件CAD软件本身的一个命令就可以实现PDF转CAD,下面分享一下操作方法,这个命令你肯定也会用的到~

PDF转CAD图纸,不用插件一个命令搞定

温馨提示:此方法仅适用于2020版或以上CAD版本,且要求PDF是由CAD导出的和没有被压缩过,如果是扫描或图片导出的PDF文件则不适用。

操作步骤

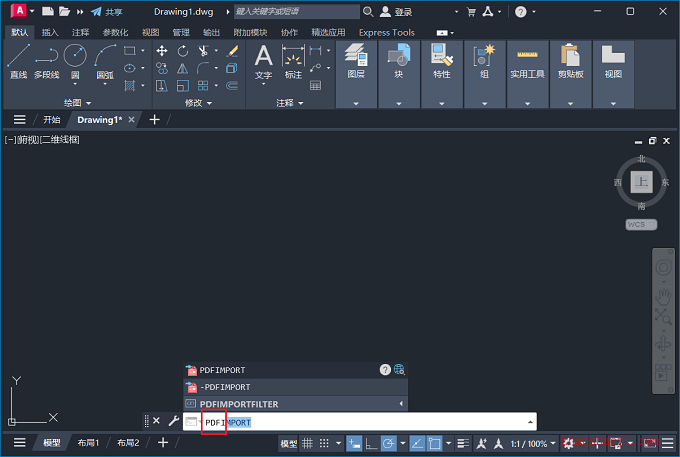

1、首先,打开AutoCAD2024软件,在命令栏输入:PDFI,按Enter键;

PDF转CAD图纸,不用插件一个命令搞定

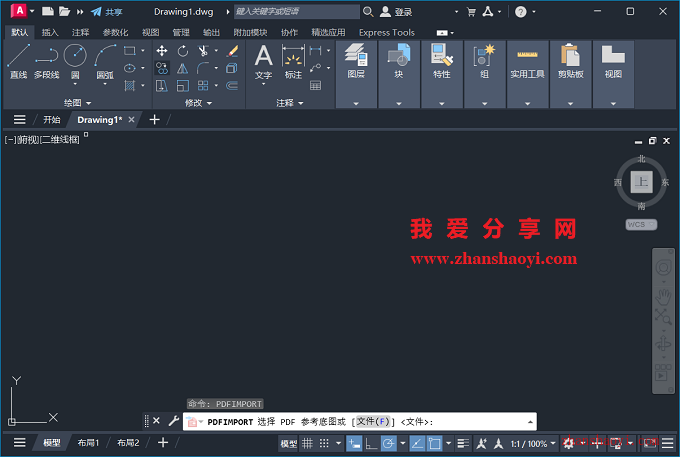

2、直接按Enter键(或回车键);

PDF转CAD图纸,不用插件一个命令搞定

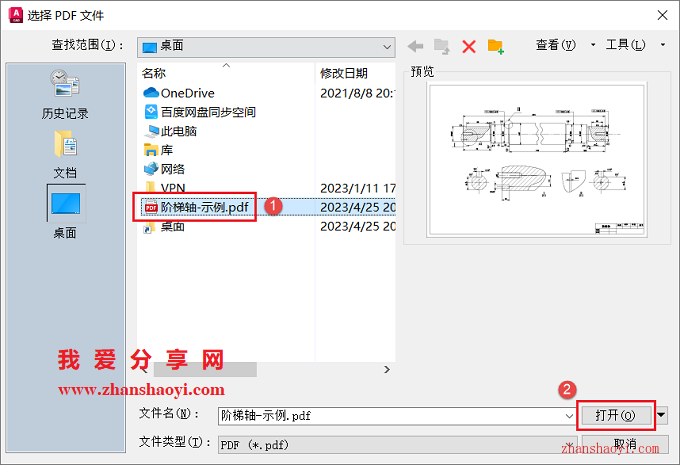

3、打开“选择PDF文件”窗口,找到自己想要转换的PDF文件;

PDF转CAD图纸,不用插件一个命令搞定

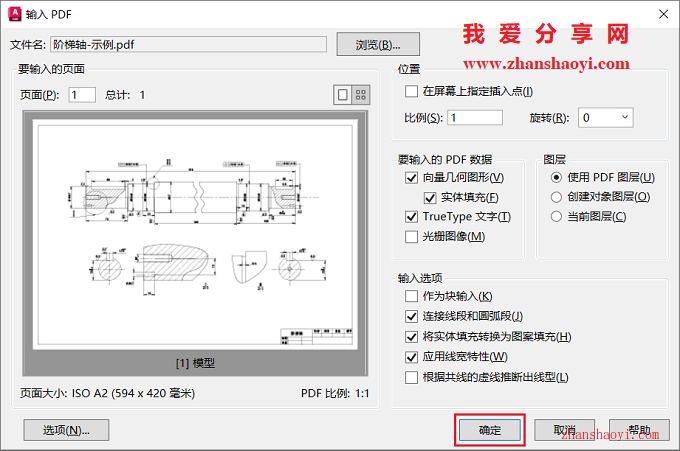

4、可设置比例、图纸等,也可默认,点击【确定】

PDF转CAD图纸,不用插件一个命令搞定

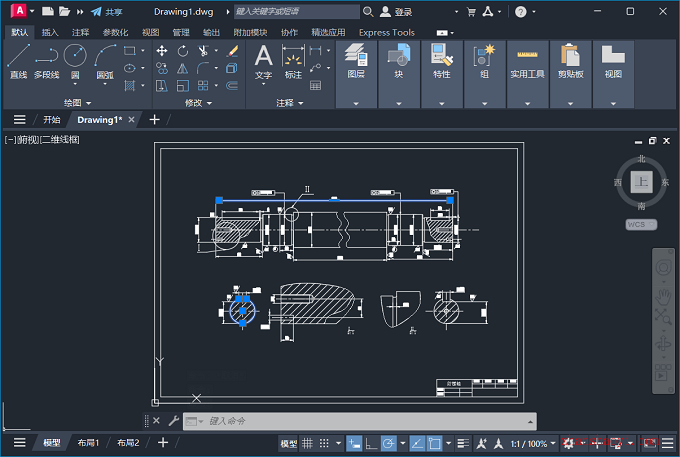

5、转换后的CAD图纸如下,文件如果比较大需要加载几秒钟,耐心等待,导入成功后“图形文字”都可以进行编辑了。

PDF转CAD图纸,不用插件一个命令搞定

注意:导入后的图纸一般尺寸与标注不相符,需要重新设置比例,输入命令:SC,框选图形整体缩放调整即可。
