AutoCAD 2024绘图窗口中的坐标系不见了如何找回?

2023年4月6日23:19:01AutoCAD 2024绘图窗口中的坐标系不见了如何找回?已关闭评论 1,164

有些新手在绘制CAD图纸时,可能会画着画着,突然发现CAD坐标系不见了,或者打开图纸时发现坐标系消失了,如下,尝试了无论是缩小放大图纸也没有用后,其实这是坐标系被隐藏了。

AutoCAD 2024绘图窗口中的坐标系不见了如何找回?

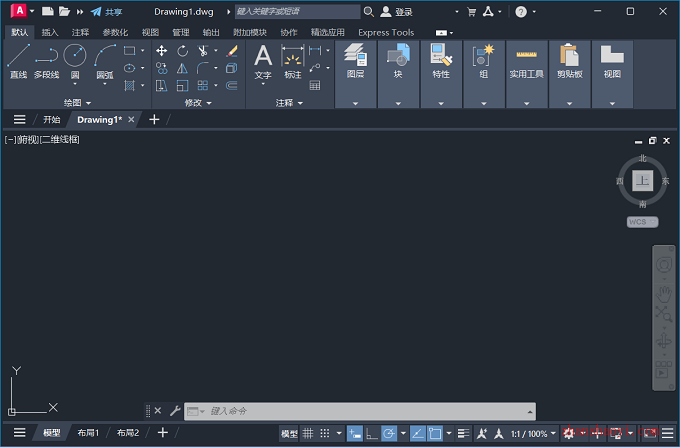

通常在软件界面的左下方我们可以看到CAD坐标系,如下,下面给大家分享一下找回CAD坐标系的操作方法。

AutoCAD 2024绘图窗口中的坐标系不见了如何找回?

操作步骤:

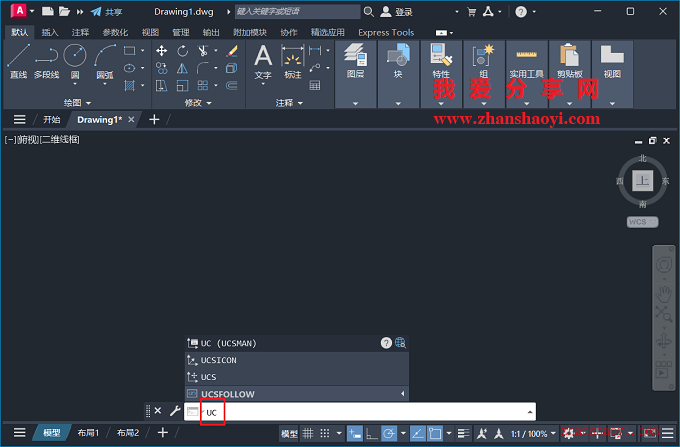

1、打开AutoCAD2024软件,在命令栏输入:UC,然后按Enter键(或回车键);

AutoCAD 2024绘图窗口中的坐标系不见了如何找回?

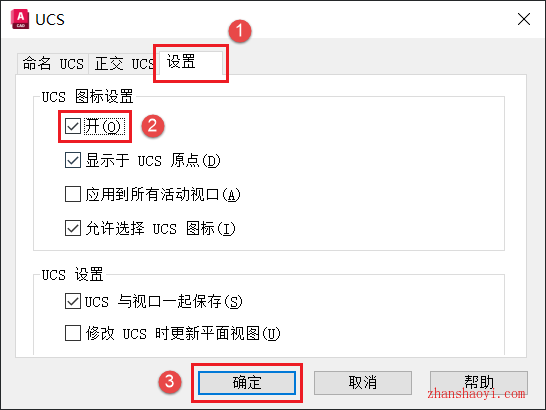

2、打开UCS窗口,先点击【设置】选项卡,然后勾选“开”,点击【确定】;

AutoCAD 2024绘图窗口中的坐标系不见了如何找回?

3、返回绘图窗口,我们可以看到界面上左下角的坐标系已经显示出来。

AutoCAD 2024绘图窗口中的坐标系不见了如何找回?

在使用CAD过程中,可能会遇到更多未知的情况,但每多学一个新的技能,对我们自身的操作都会更有帮助~~
