AutoCAD 2024如何让引线快速进行对齐?

2023年11月23日20:22:39AutoCAD 2024如何让引线快速进行对齐?已关闭评论 293

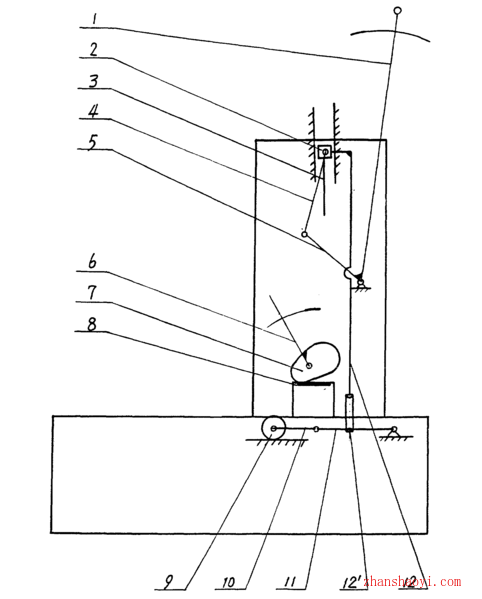

CAD图纸我们经常会使用「多重引线」进行标注,增加一些说明使图纸表达更清晰,如下,但有时候使用太多引线,且排列比较乱的话就会影响图形整体的美观程度,下面给大家分享对多重引线的快速对齐操作,使图形即美观又不会花费太多时间一个一个进行对齐;

AutoCAD 2024如何让引线快速进行对齐?

操作步骤

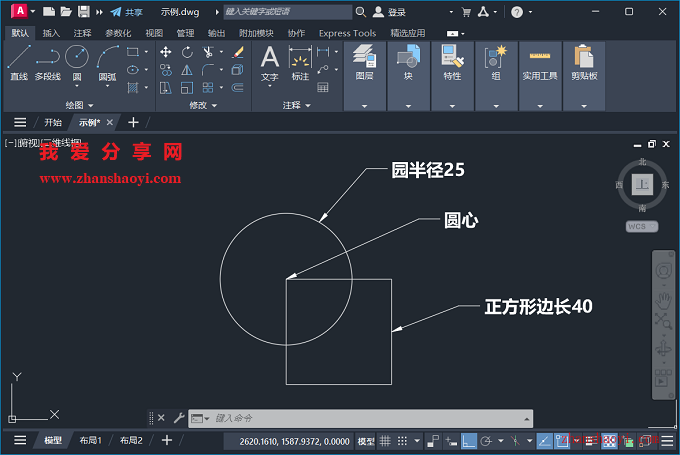

1、使用AutoCAD2024中文版打开如下示例图形:

AutoCAD 2024如何让引线快速进行对齐?

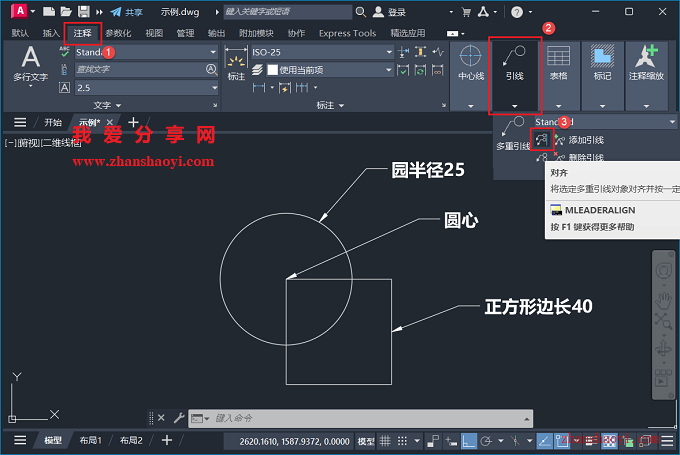

2、先点击菜单栏【注释】,然后点击【引线】选项卡,在下拉列表中点击【对齐】按钮;

AutoCAD 2024如何让引线快速进行对齐?

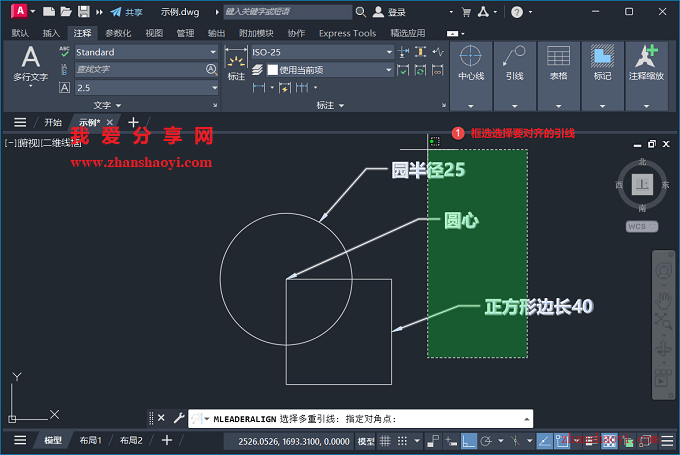

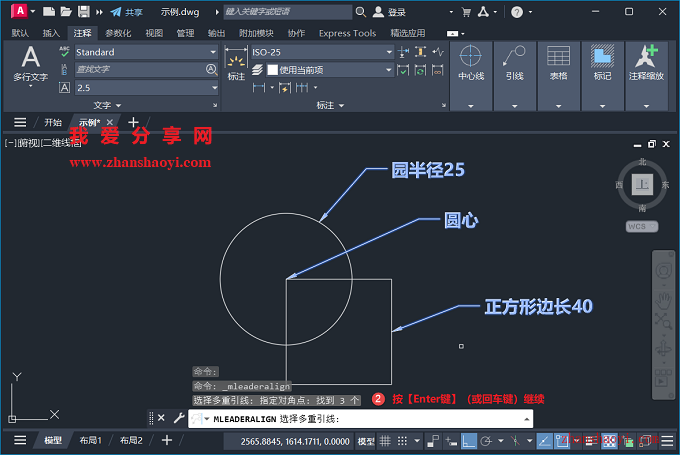

3、框选选择要对齐的引线,然后按【Enter键】(或回车键)继续;

AutoCAD 2024如何让引线快速进行对齐?

AutoCAD 2024如何让引线快速进行对齐?

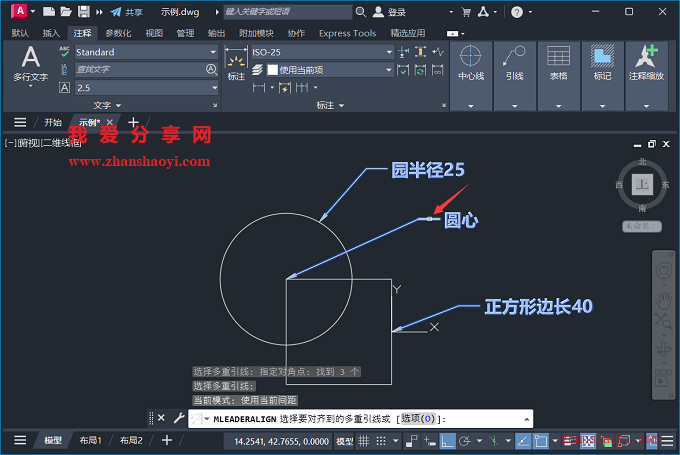

4、找到要对齐到的引线,点击选择它

AutoCAD 2024如何让引线快速进行对齐?

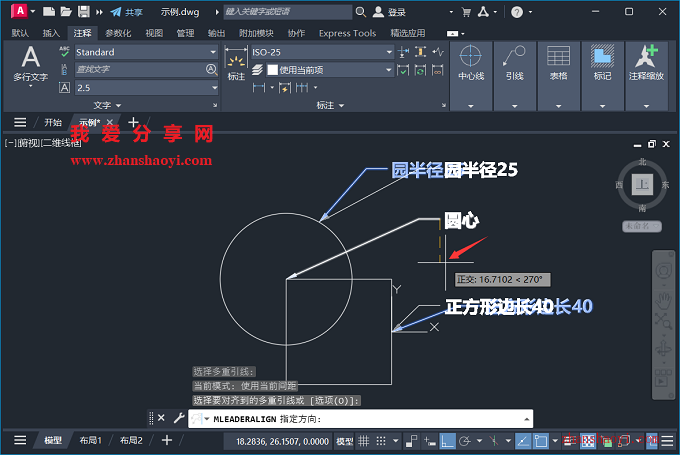

5、选择对齐的方向,鼠标上下移动表示竖向对齐;鼠标左右移动表示横向对齐。注:CAD在移动鼠标过程中会实时显示预览效果;

AutoCAD 2024如何让引线快速进行对齐?

6、「引线」自动对齐效果,如下:

AutoCAD 2024如何让引线快速进行对齐?
