Excel 2021如何绘制双层柱形图?

2024年3月24日09:55:48Excel 2021如何绘制双层柱形图?已关闭评论 1,019

上下双排柱形图是Excel基础柱形图图表的变异版,主要原理是更改y轴主副轴坐标值,实现上下分层的效果;

操作步骤

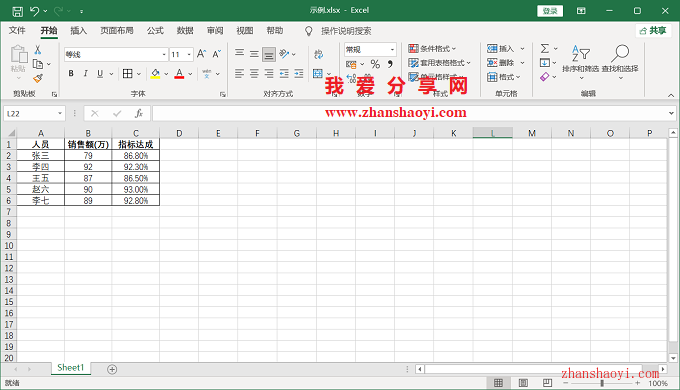

1、打开EXCEL2021软件,先在单元格输入如下示例数据;

Excel 2021如何绘制双层柱形图?

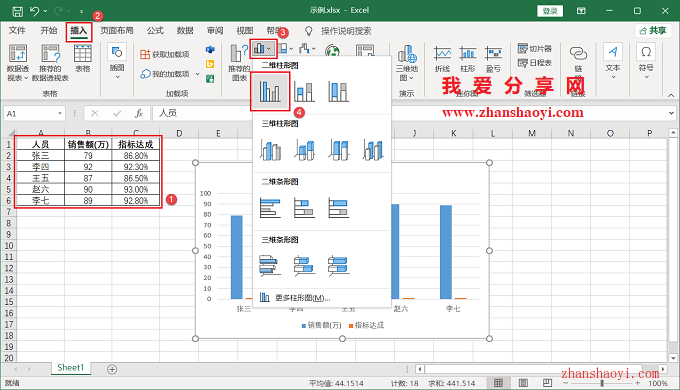

2、点击菜单栏中【插入】,然后点击「图表」栏中【柱形图】按钮,在展开的列表中点击二维柱形图下方的【簇状柱形图】;

Excel 2021如何绘制双层柱形图?

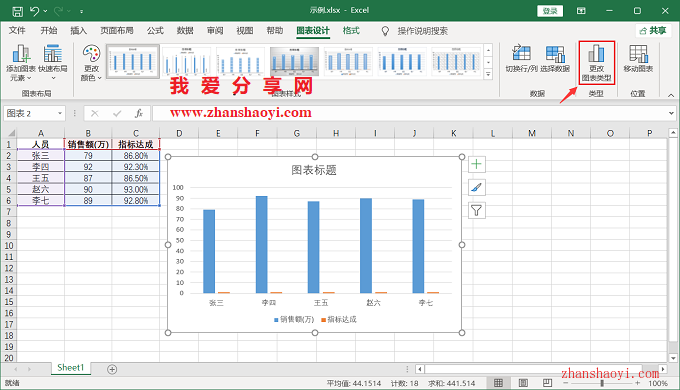

3、插入后的柱形图默认如下,点击右上方【更改图表类型】;

Excel 2021如何绘制双层柱形图?

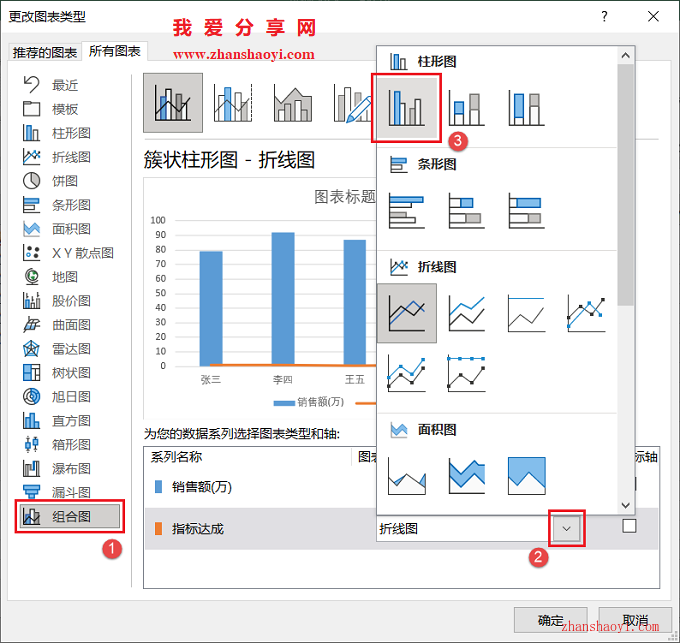

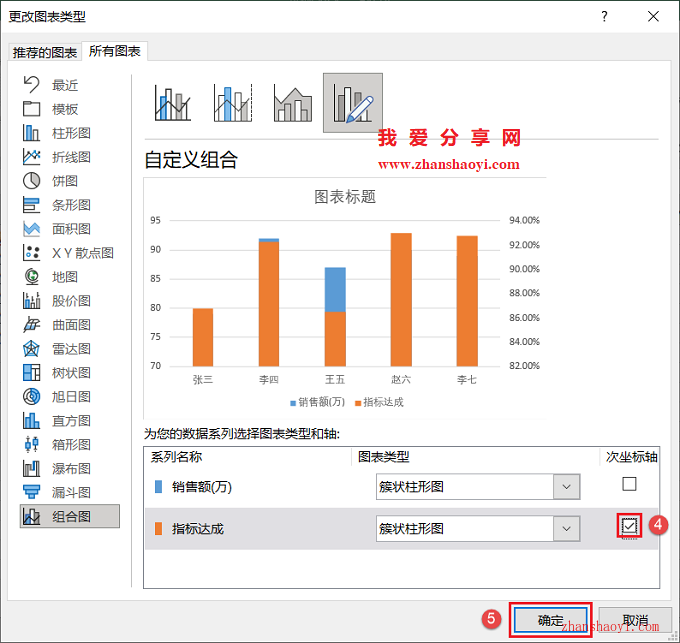

4、打开「更改图表类型」窗口,先点击左侧列表中【组合图】,然后点击指标达成栏右侧【】按钮将类型修改为【簇状柱形图】,再勾选次坐标栏下的小框,点击【确定】退出;

Excel 2021如何绘制双层柱形图?

Excel 2021如何绘制双层柱形图?

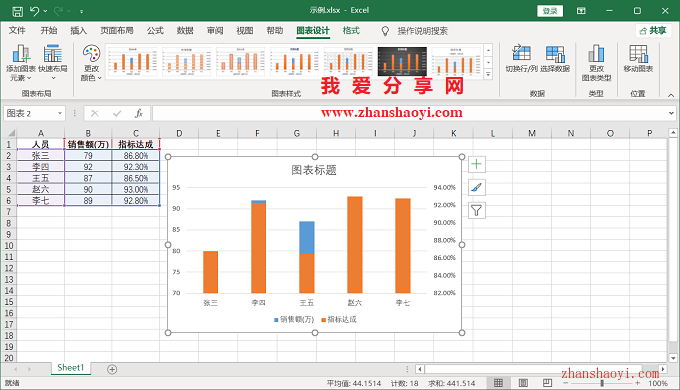

5、修改后的柱形图默认如下,但两个柱形图重叠在一起了;

Excel 2021如何绘制双层柱形图?

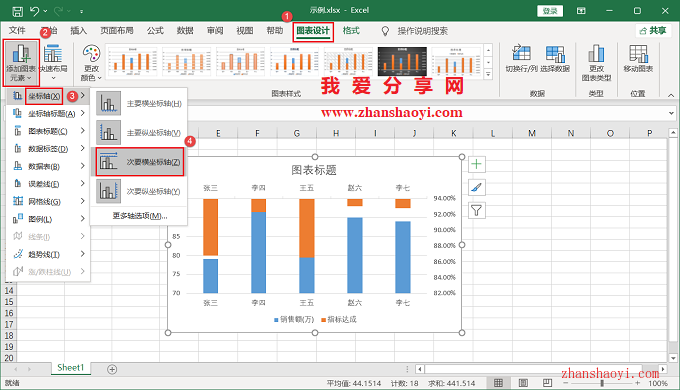

6、保持图表选中状态,点击【添加图表元素】→【坐标轴(X)】→【次要坐标轴(Z)】;

Excel 2021如何绘制双层柱形图?

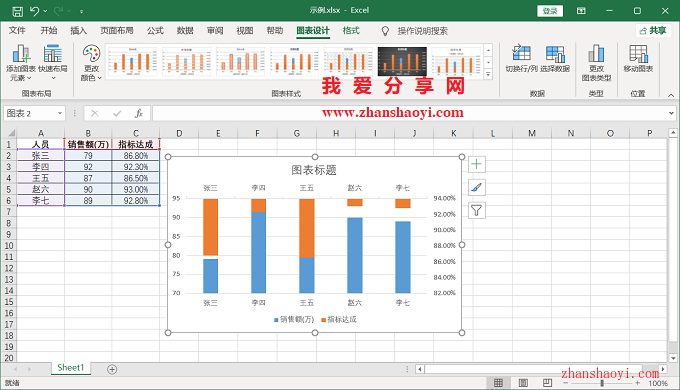

7、修改后的图形柱形图如下,但图表还没有达到期望的效果,两个柱形图仍部分存在重叠;

Excel 2021如何绘制双层柱形图?

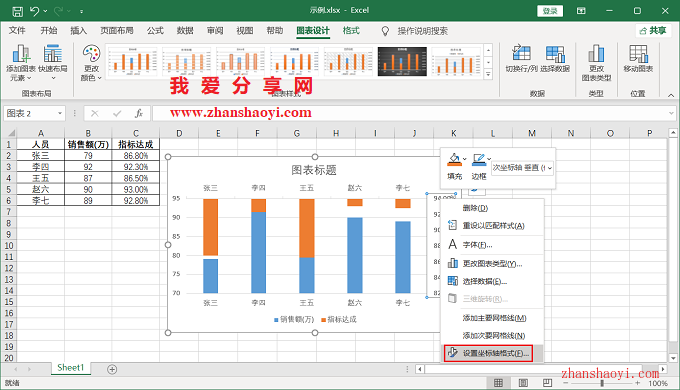

8、下面先设置Y轴副坐标,右击副坐标选择【设置坐标轴格式(F)】;

Excel 2021如何绘制双层柱形图?

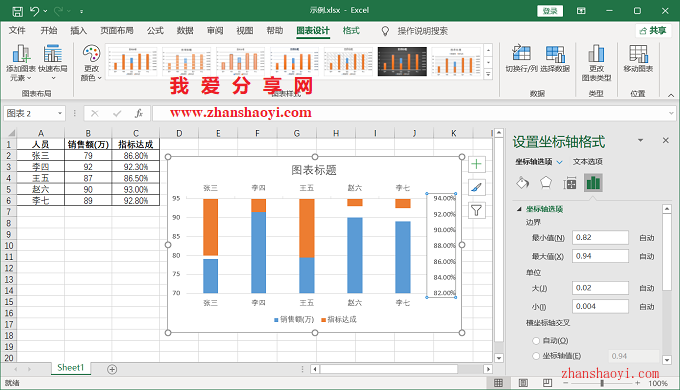

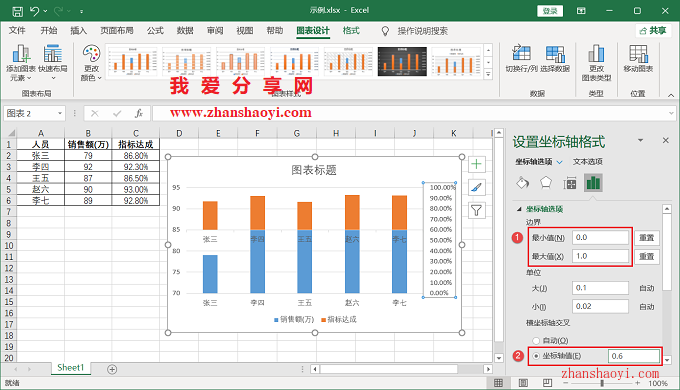

9、将「边界」栏下最大值为1,最小值为0;将「横坐标交叉」栏下坐标轴值更改为0.6,它根据实际合理调整大小上移橙色柱形图

Excel 2021如何绘制双层柱形图?

Excel 2021如何绘制双层柱形图?

10、再先设置Y轴主坐标,右击副坐标选择【设置坐标轴格式(F)】;

Excel 2021如何绘制双层柱形图?

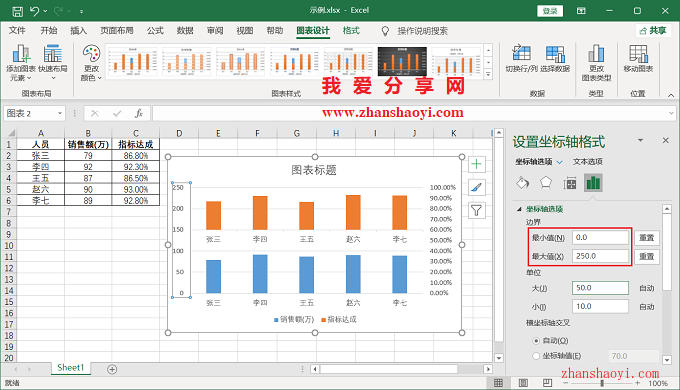

11、将「边界」栏下最大值为250,最小值为0,最大值可根据实际合理调整最大值降低蓝色柱形图,使两个柱形图分开;

Excel 2021如何绘制双层柱形图?

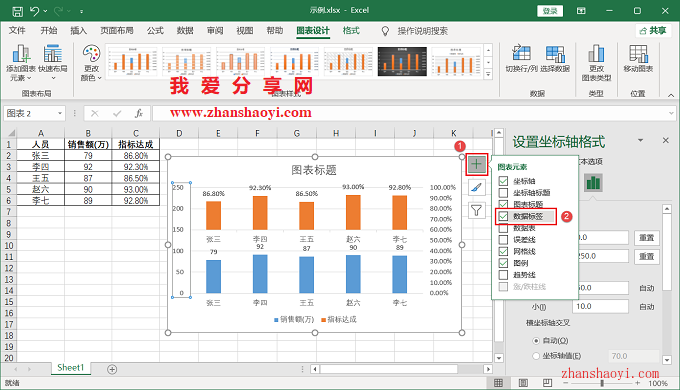

12、再添加数据标签,点击图表右上角【+】按钮,

Excel 2021如何绘制双层柱形图?

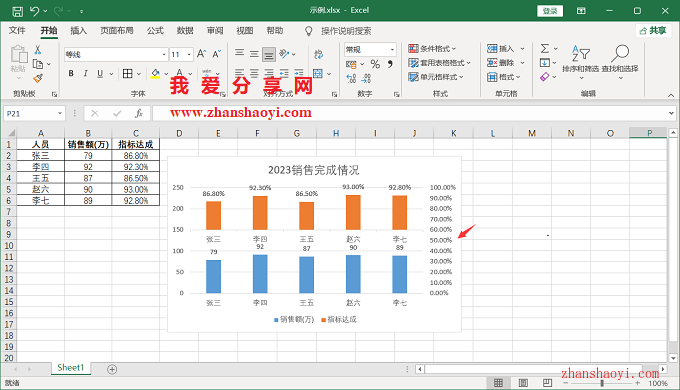

13、最后添加图表标题,完成效果如下,若感觉Y轴副坐标

Excel 2021如何绘制双层柱形图?

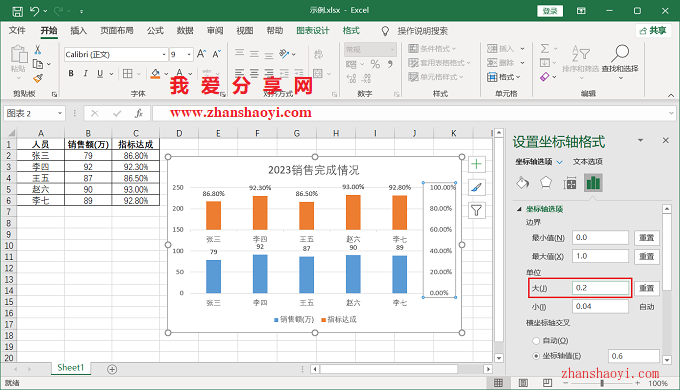

14、修改「单位」栏下大值可调整坐标轴刻度间的大小,即可调整坐标轴刻度值的疏密;

Excel 2021如何绘制双层柱形图?

温馨提示:绘制双层柱形图的关键是合理更改副Y轴坐标轴值。
