Excel 2024图表技巧之多层圆环图，弧形的条形图？

当我们需要对一个项目展示完成率的时候，是不是想到采用条形堆积图，来简单地突出一下进度呢？但当我们需要同时对多个项目展示完成率时，有什么更好办法直观对比呢？本期给大家分享绘制多层圆环图（或称跑道图），如下，通过圆环的长短来展示数值的大小，各项目名称、完成率和排名显示直观一目了然；

操作步骤：

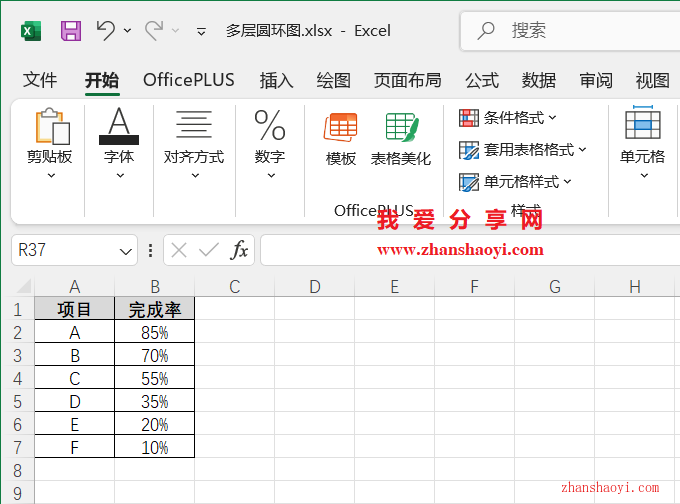

1、先打开Excel 2024软件，然后在单元格中输入示例数据，为某公司的不同产品销量达成率数据；

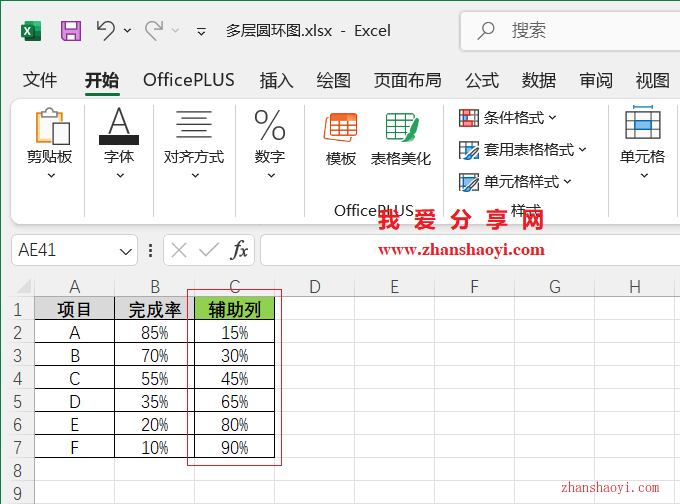

2、第一步，增加辅助列，增加辅助列C列，数值为未完成率，在C2单元格中输入公式：

=1-B2（其中100%=1）

3、第二步，插入圆环图，先选中所有数据，然后点击上方菜单栏中【插入】→【饼图】按钮→【圆环图】；

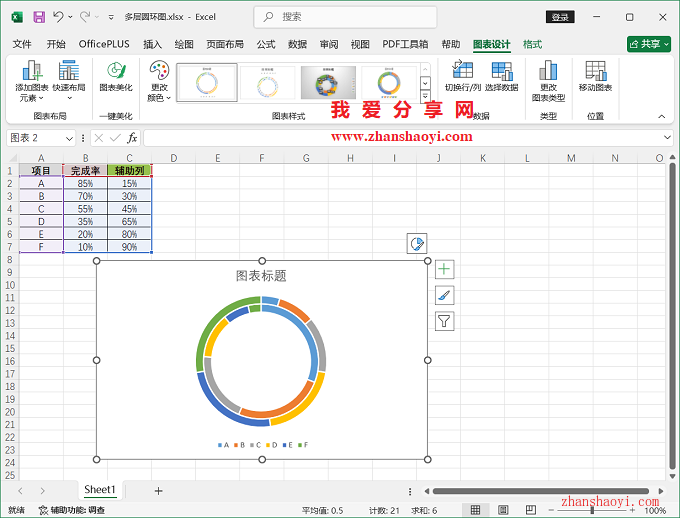

4、默认插入的圆环图如下：

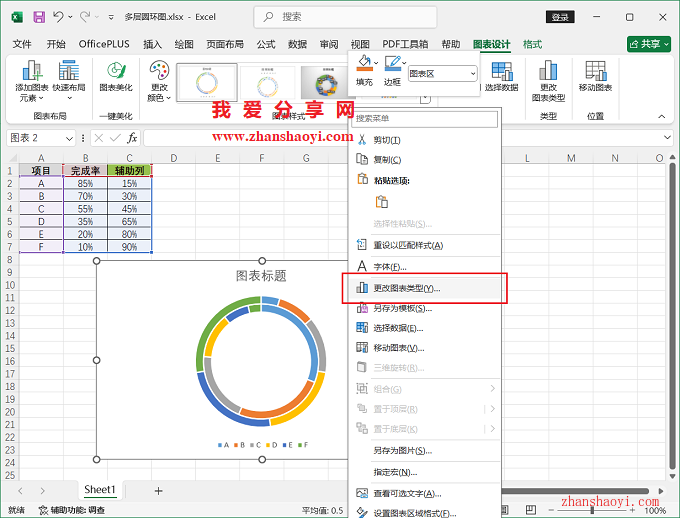

5、继续在鼠标空白处右击选择【更改图表类型】；

6、打开如下对话框，选择右侧多层圆环图，点击【确定】；

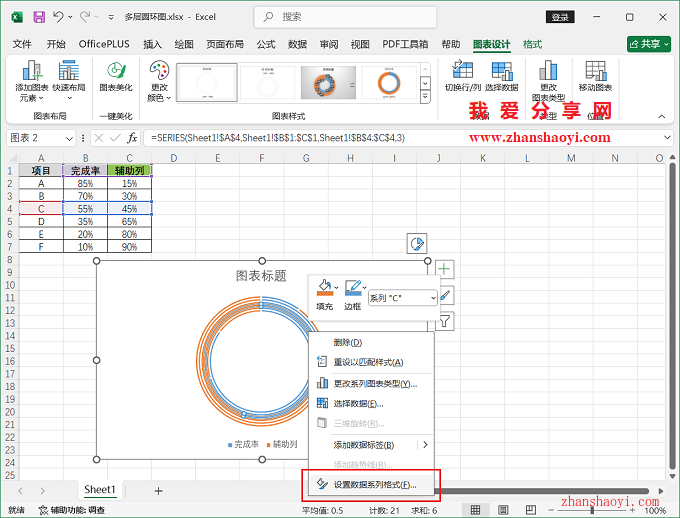

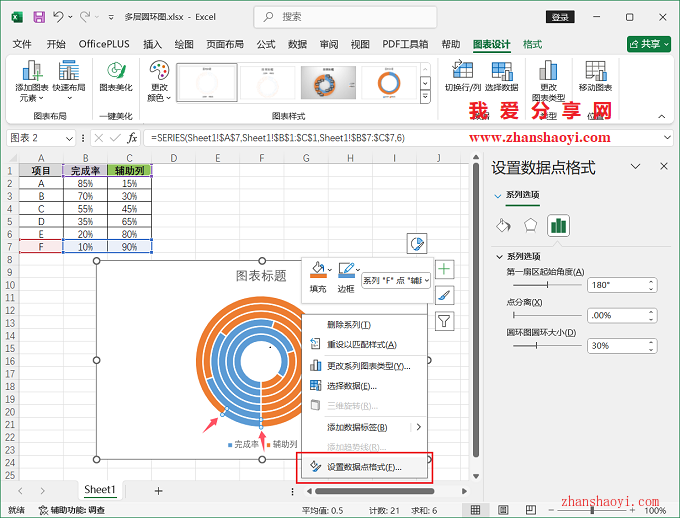

7、在圆环图形上鼠标右击选择【设置数据系列格式】；

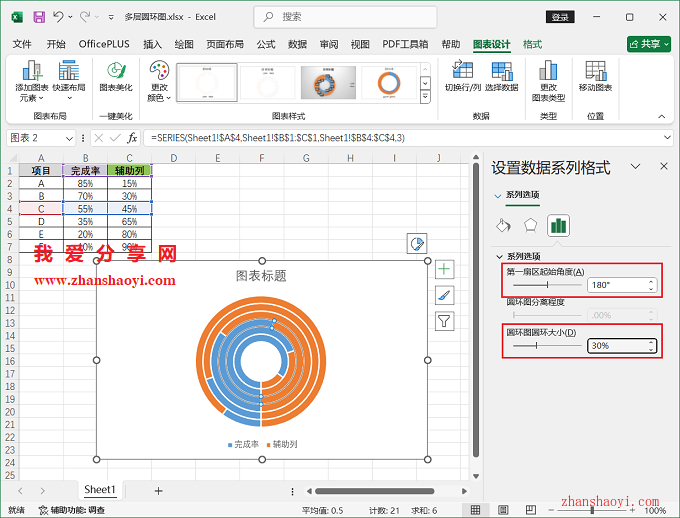

8、第一扇区起始角度调整为180°；圆环图圆环大小设置为30%；

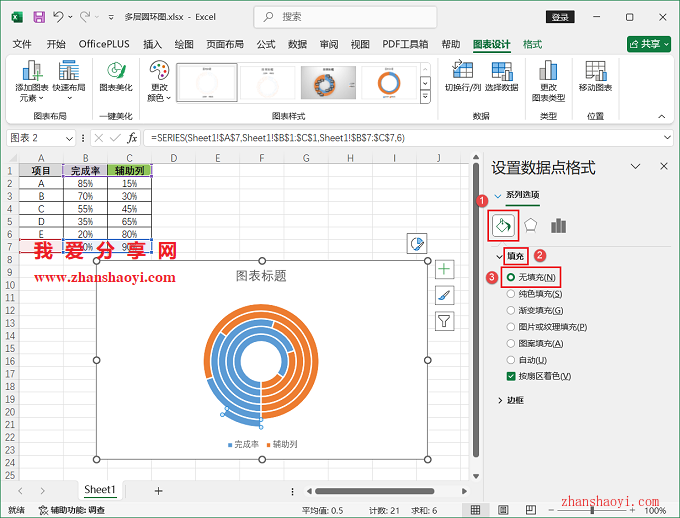

9、第三步，隐藏多余图形，连续两次点击仅选中最外侧辅助圆环，鼠标右击选中

10、勾选【无填充】，左侧图形中最外层图层已被隐藏；

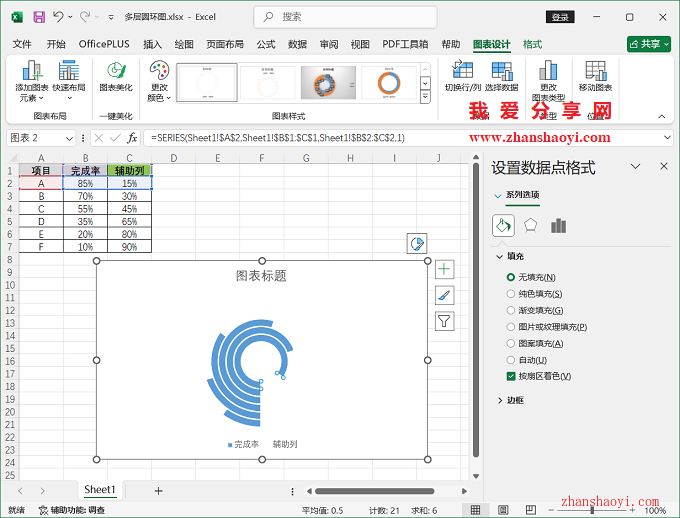

11、类似，依次向内选中隐藏多余的图形，初步完成多层圆环图如下：

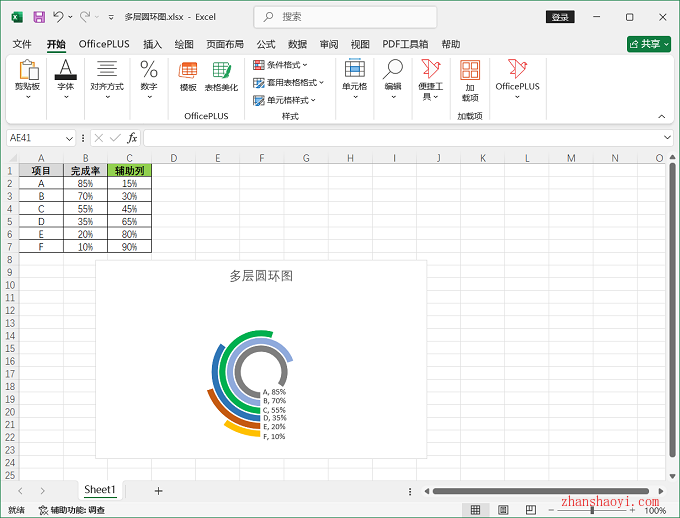

12、最后，修改标题、手动插入文本框添加各项目名称和完成率，完成多层圆环图效果如下，希望本文分享的内容对你有所帮助~~
