AutoCAD 2026中如何快速绘制出折断线符号？

在CAD绘图过程中，图纸需要对超长的线段进行「折断」处理，以节约图纸空间同时突出重点，但折断线并不是简单的断开，它是有标准化符号的，那么CAD中如何快速绘制出折断线？

操作步骤：

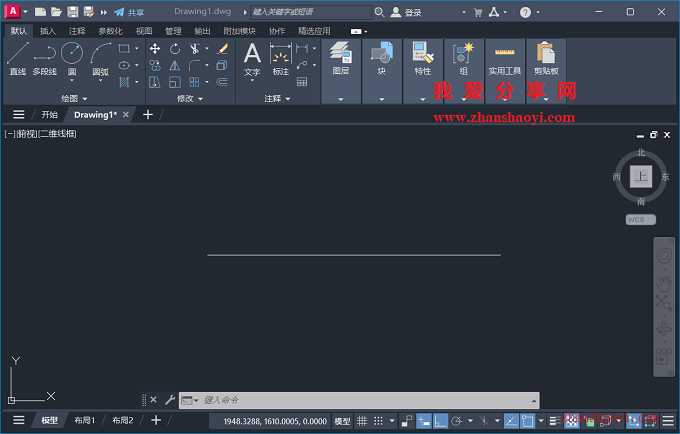

1、先打开AutoCAD 2026软件，进入CAD绘图界面，然后绘制如下示例线段；

2、在下方命令栏中输入：BREAKLINE，然后按Enter键继续；

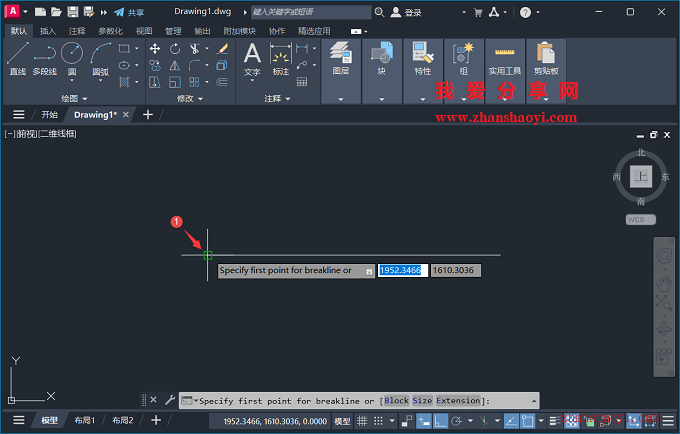

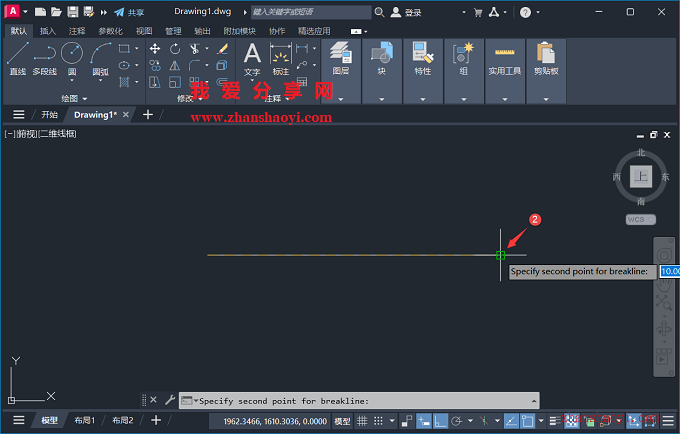

3、按提示选择指定折断线的两点，选定第一点然后再指定折断线的第二点，这里选择线段的两个端点；

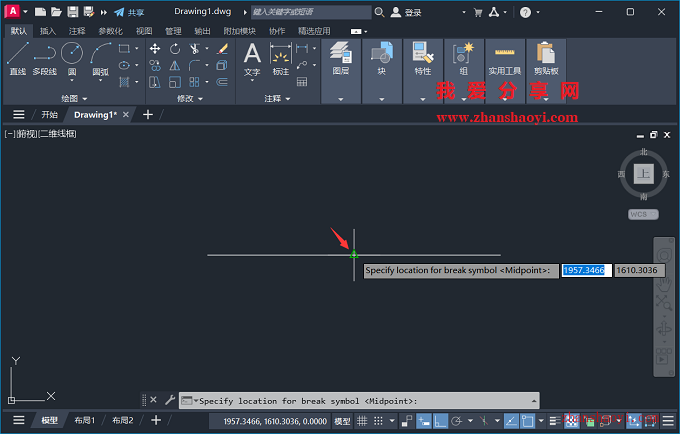

4、指定折断线，这里选择线段的中点位置；

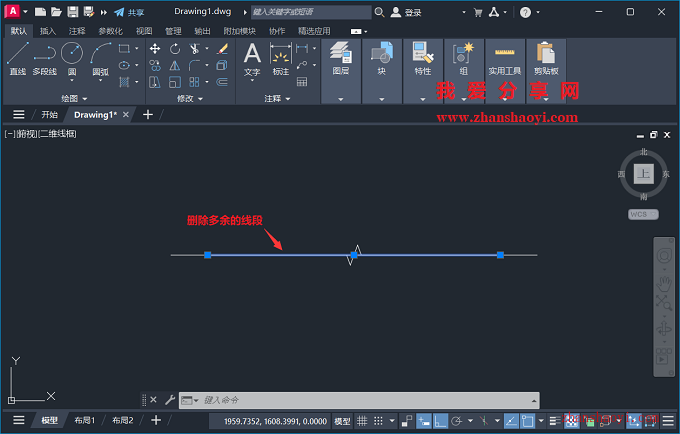

5、选中并删除多余的线段；

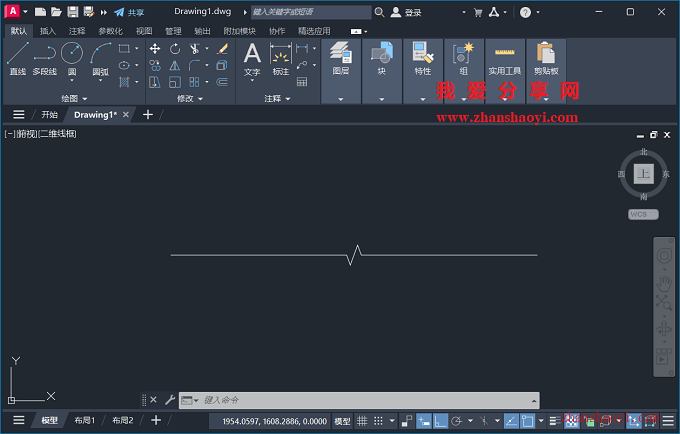

6、这样就可以快速绘制出一个折断线，如下：

但，默认的折断线大小不一定符合实际的要求，该如何根据已知线段直接缩小(或放大)至指定长度？

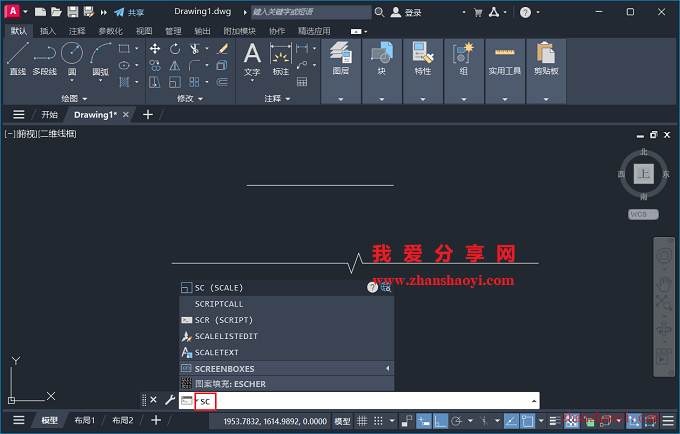

7、先在上方绘制任意长度线段，再在命令栏中输入缩放命令：SC，然后按Enter键继续；

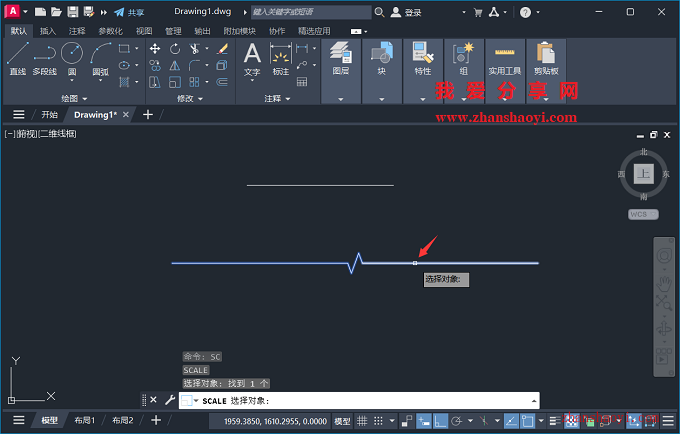

8、提示选择对象，这里单击选中折断线；

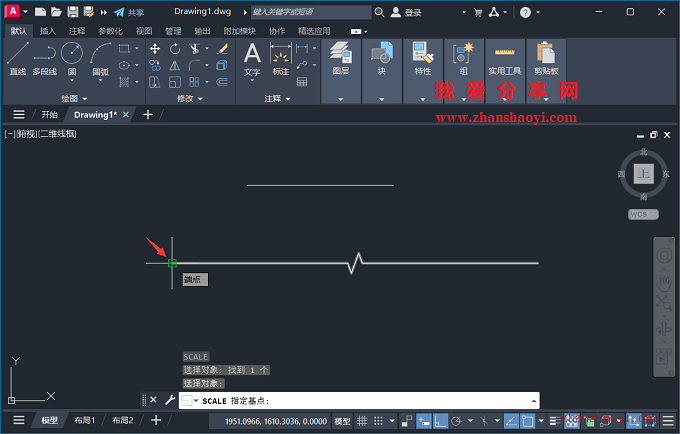

9、指定缩放基点，这里点击折断线的左端点；

10、在下方命令栏中输入：R，然后按Enter键继续；

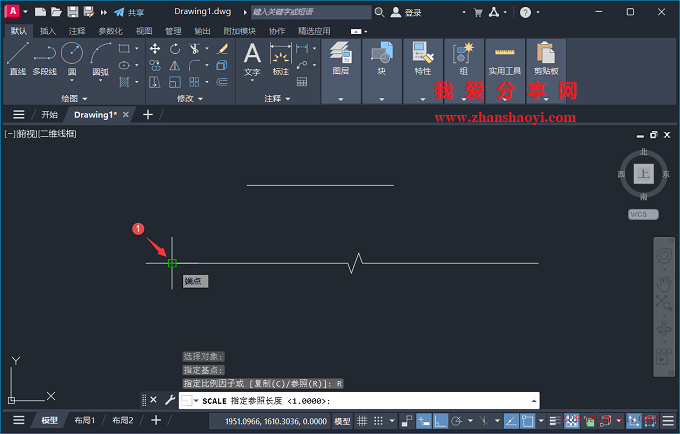

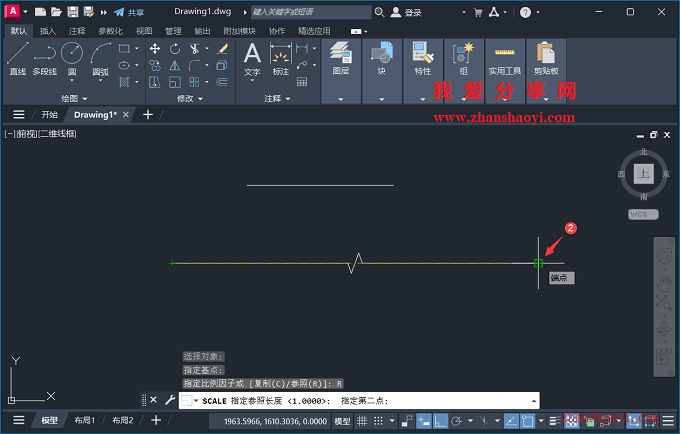

11、这里选择折断线的两个端点作为参照；

12、在下方命令栏中输入：P，然后按Enter键继续；

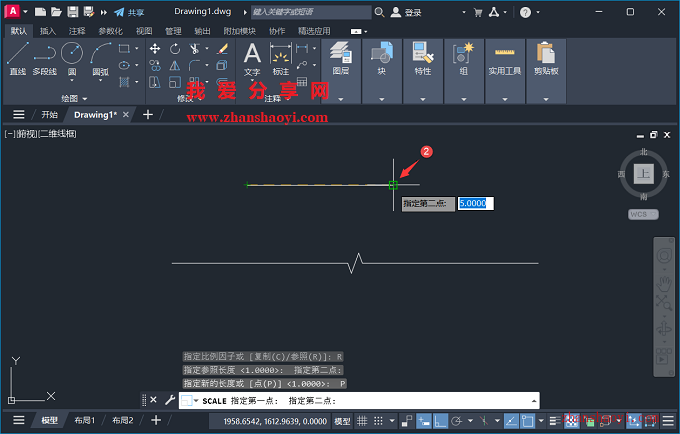

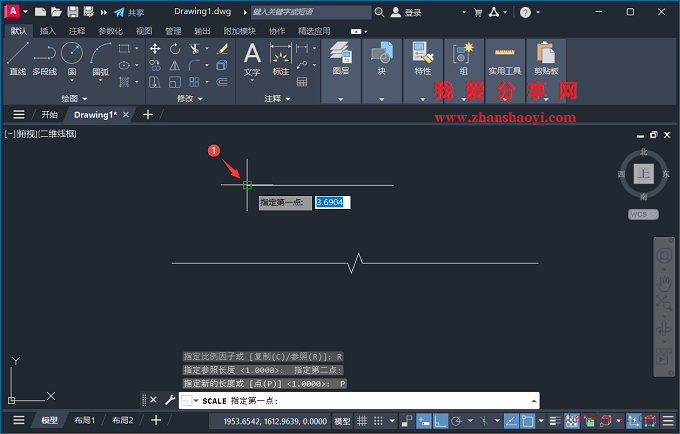

13、选择上方线段的两个端点；

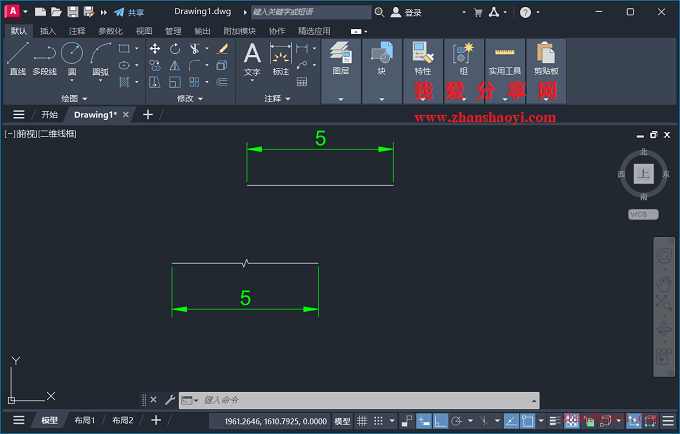

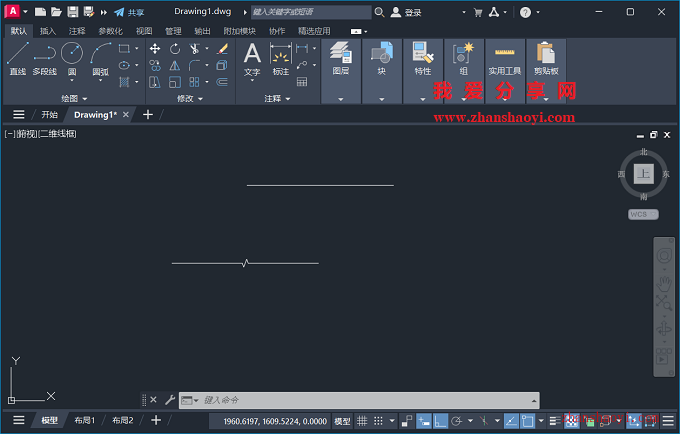

14、如下，折断线已缩小至与上方线段等长，放大操作类似，希望本文分享的内容对你有所帮助~~
