Origin 2022如何绘制重叠柱状图?

2024年4月29日21:09:23Origin 2022如何绘制重叠柱状图?已关闭评论 214

柱形图是科研中经常用到的,下面给大家分享创建重叠柱状图的方法,可直观表示出两个指标之间的关系,比文字描述更清晰,有说服力;

操作步骤

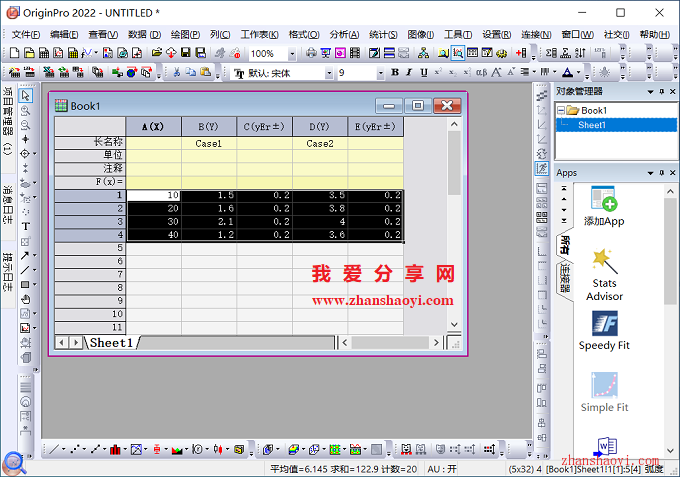

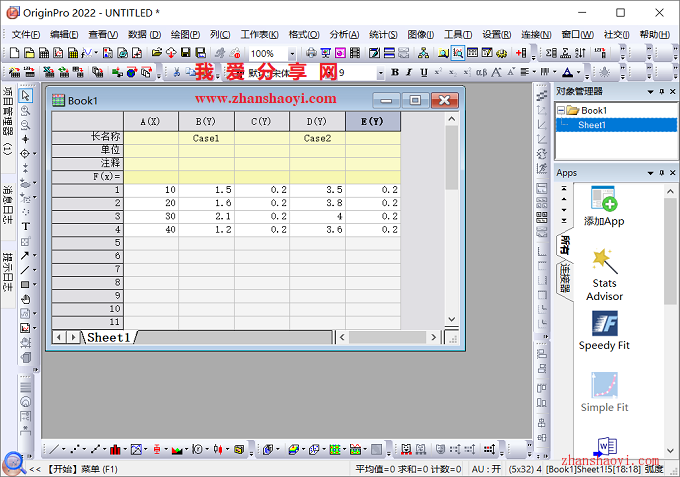

1、先打开Origin 2022软件,然后在Book1中输入如下示例数据;

Origin 2022如何绘制重叠柱状图?

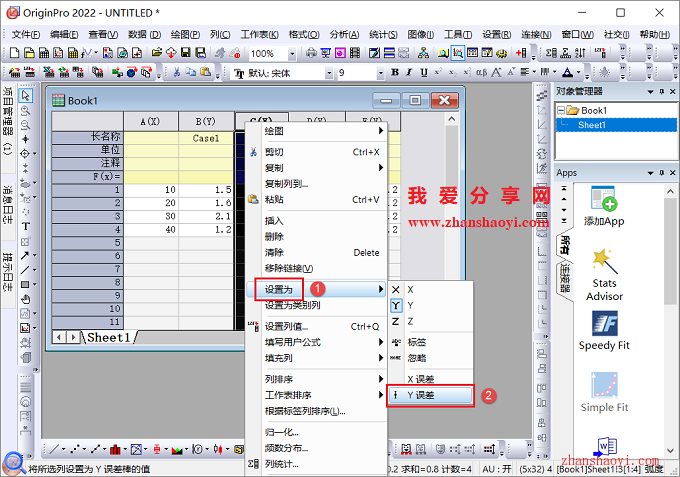

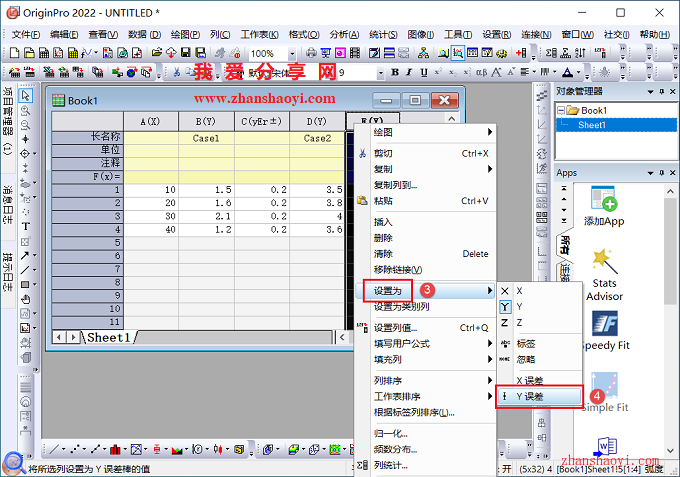

2、数据修改「X-Y-Y误差」的形式,选择对应列后鼠标右键,在弹出的列表中选择【设置为】→【Y误差】来实现;

Origin 2022如何绘制重叠柱状图?

Origin 2022如何绘制重叠柱状图?

3、选中Book1中的所有数据;

Origin 2022如何绘制重叠柱状图?

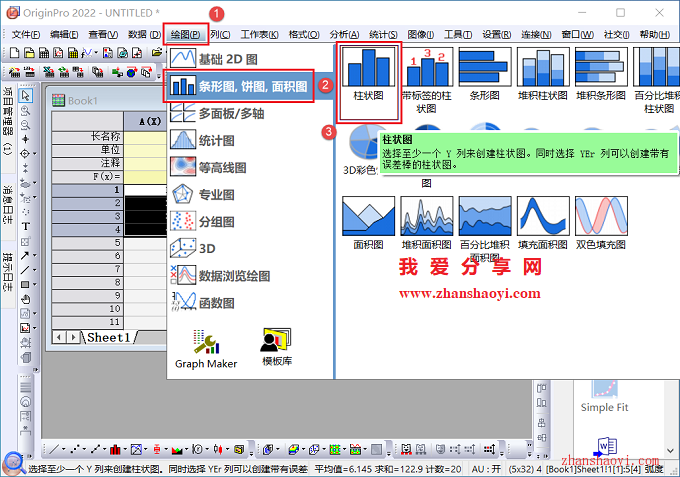

4、点击菜单栏中【绘图】→【柱形图,饼图,面积图】,然后在右侧展开列表中点击【柱形图】;

Origin 2022如何绘制重叠柱状图?

5、插入后的柱形图默认如下:

Origin 2022如何绘制重叠柱状图?

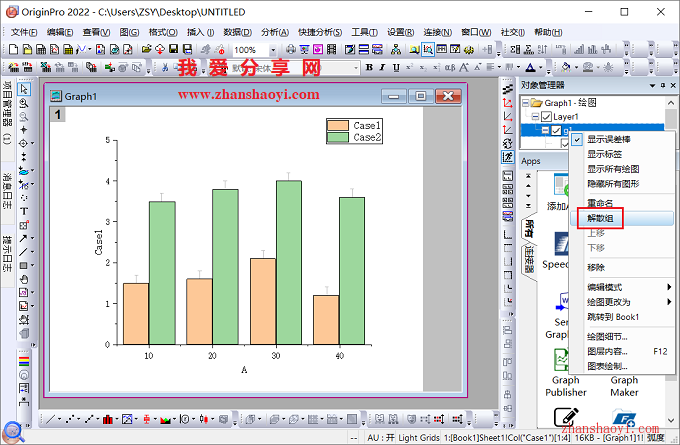

6、找到右侧「对象管理器」窗口,鼠标右击【g1】选择【解散组】,将成组的柱状图拆分掉;

Origin 2022如何绘制重叠柱状图?

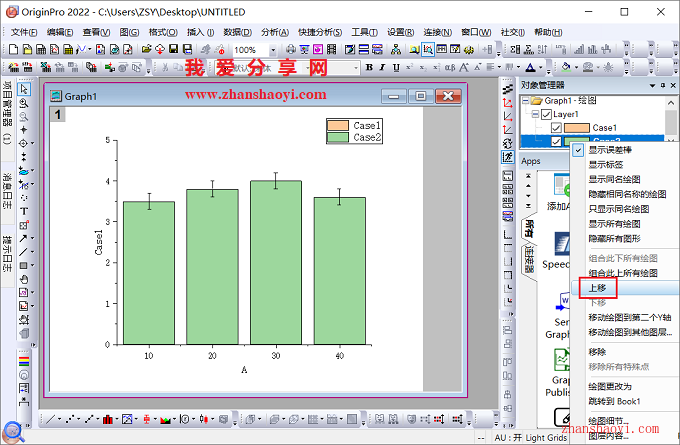

7、如下左侧图表两个图形虽重叠在一起,但Case1的柱形图被Case2的柱形图完全遮挡了,这里需将Case2的图层移动到Case1之上;

Origin 2022如何绘制重叠柱状图?

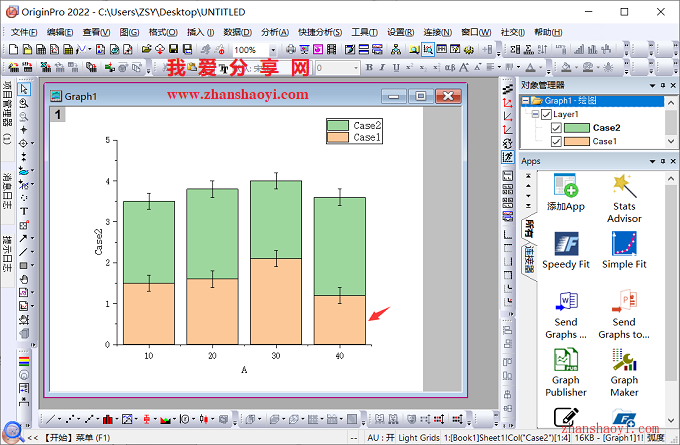

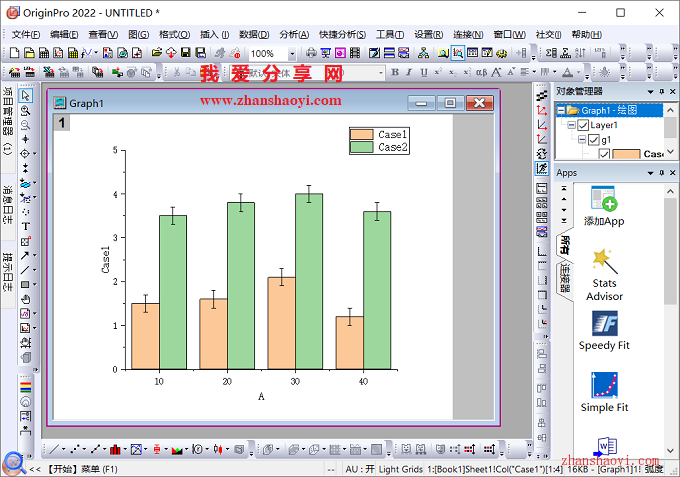

8、如下Case1的柱形图已重新显示,再双击Case1的柱体;

Origin 2022如何绘制重叠柱状图?

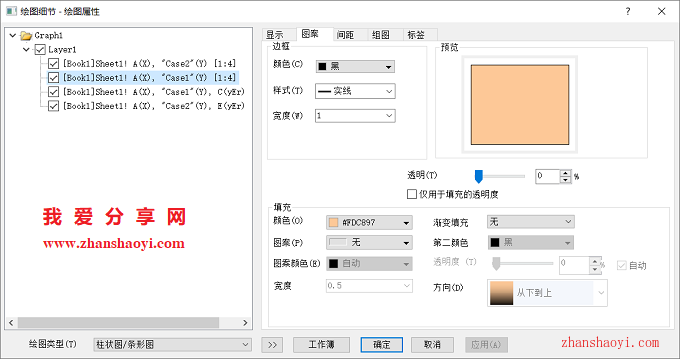

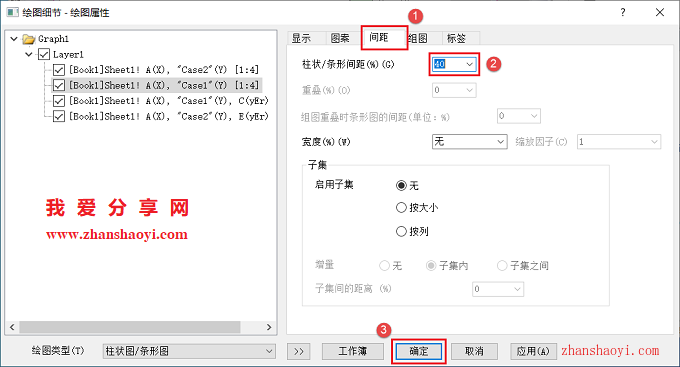

9、打开如下「绘图细节」窗口,先点击【间距】选项卡,将「柱形/条形间距(%)」的数值设为40

Origin 2022如何绘制重叠柱状图?

Origin 2022如何绘制重叠柱状图?

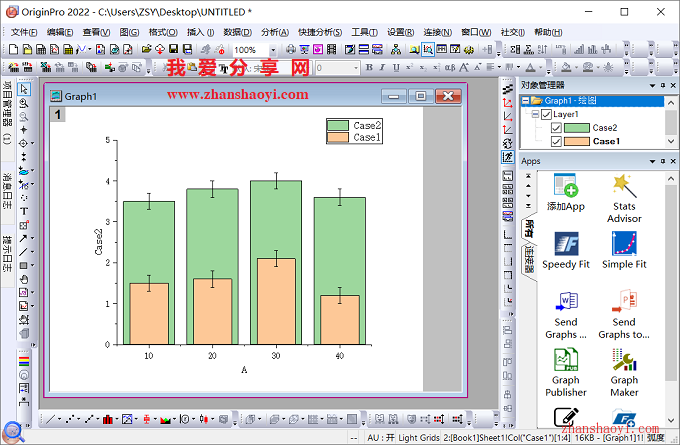

10、得到重叠柱状图如下:

Origin 2022如何绘制重叠柱状图?

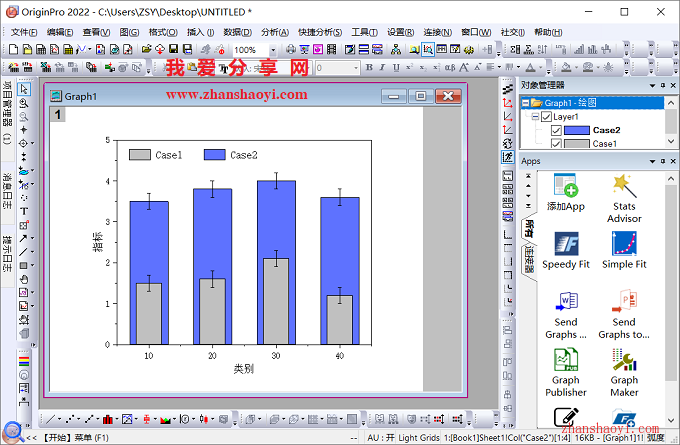

11、最后我们再美化调整一下,最终完成效果如下:

Origin 2022如何绘制重叠柱状图?
