AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?

2024年8月18日23:02:40AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?已关闭评论 378

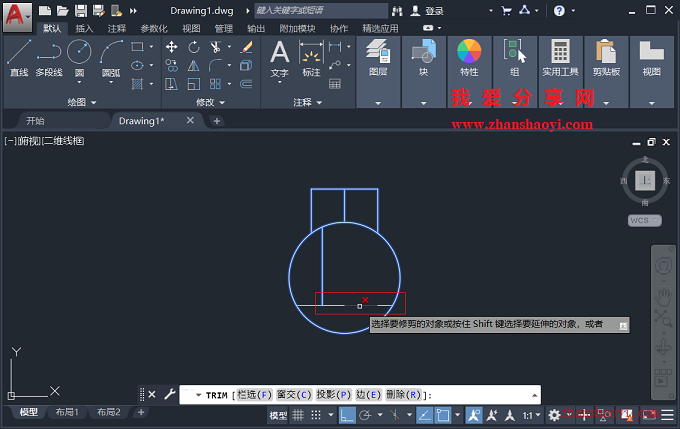

最近有小伙伴提问,他AutoCAD中剪切时,本来是要把如下红框内的直线剪掉,但实际只修剪掉了直线的一部分,这是为什么呢?这是因为在修剪选项里选择了边选项里的「延伸」,导致出现隐含边延伸线的情况,解决方法就是将修剪命令的边选项里修改为「不延伸」即可;

AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?

操作步骤

1、先打开AutoCAD 2022软件,进入CAD绘图界面绘制如下示例图形,然后点击上方【剪切】按钮;

AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?

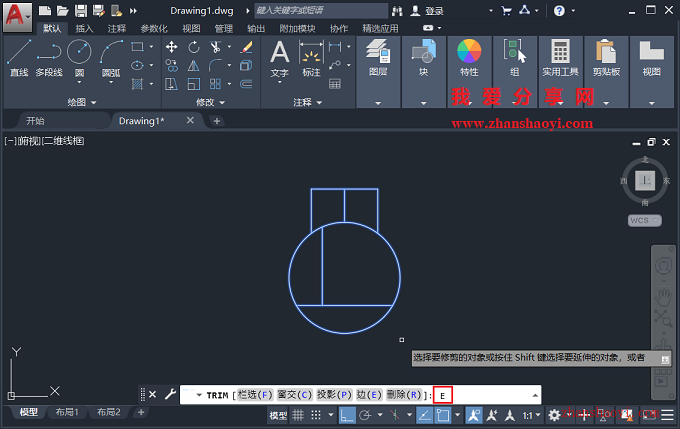

2、在命令栏中输入:E,然后按Enter键;

AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?

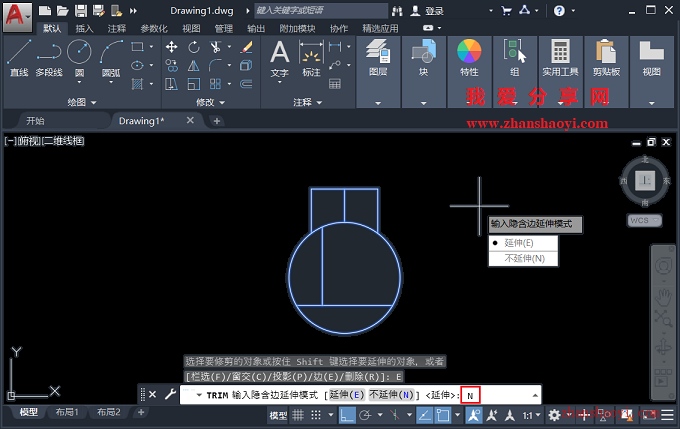

3、继续在命令栏中输入:N,不延伸,然后按Enter键;

AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?

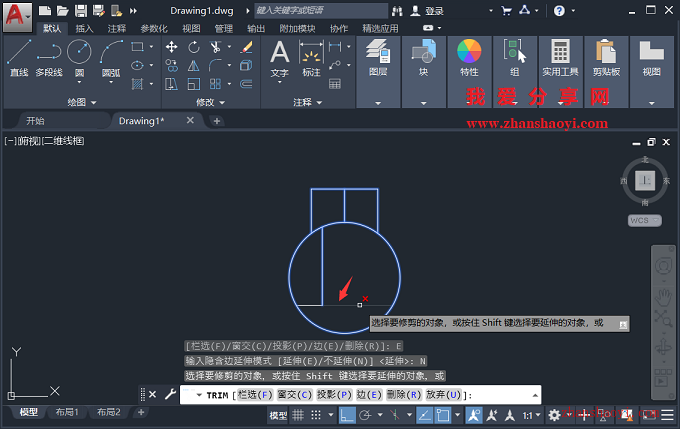

4、再对图形进行剪切,线条不会出现分段修剪;

AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?

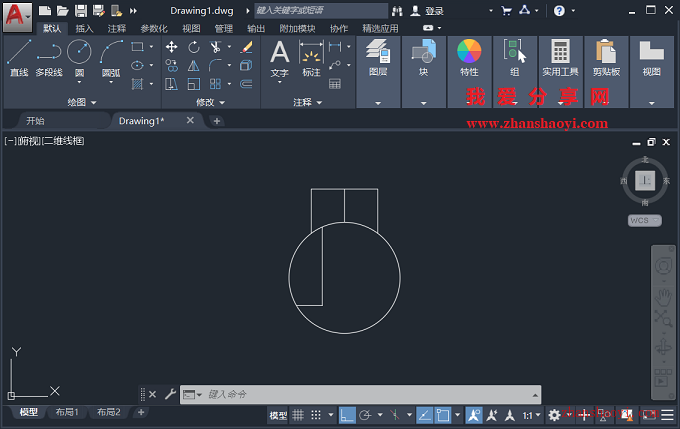

5、完成修剪效果如下:

AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?

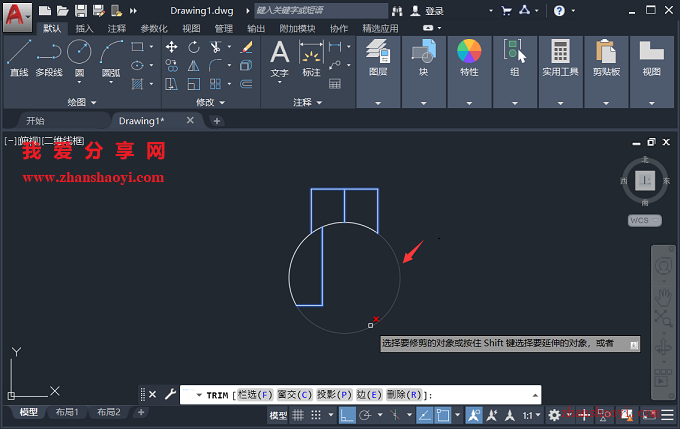

6、重新选中图形,再对弧形进行修剪,可以看到已恢复为按照边界线进行剪切,有需要的小伙伴赶紧试试吧~~

AutoCAD中修剪没有线条作为边界线但出现分段剪切如何解决?
