Cadence中有很多添加过孔的方法,一般会通过【Via Array】放置阵列孔,但此时必须选择孔的网络名称,下面给大家分享通过Copy方法来实现批量添加阵列孔,该方法更灵活,适用范围更广;

操作步骤

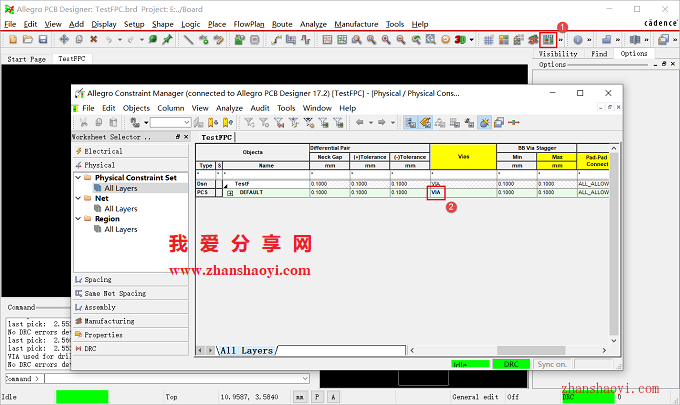

1、打开Cadence 17.2软件,点击【Cmgr】按钮设置过孔样式;

Cadence 17.2中如何快速添加阵列过孔?

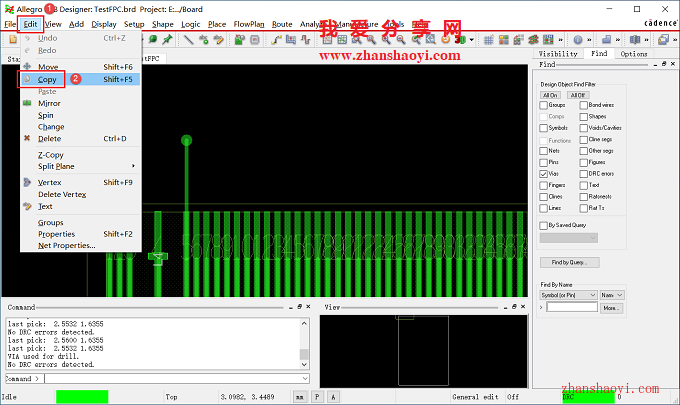

2、点击菜单栏中【Edit】→【Copy】;

Cadence 17.2中如何快速添加阵列过孔?

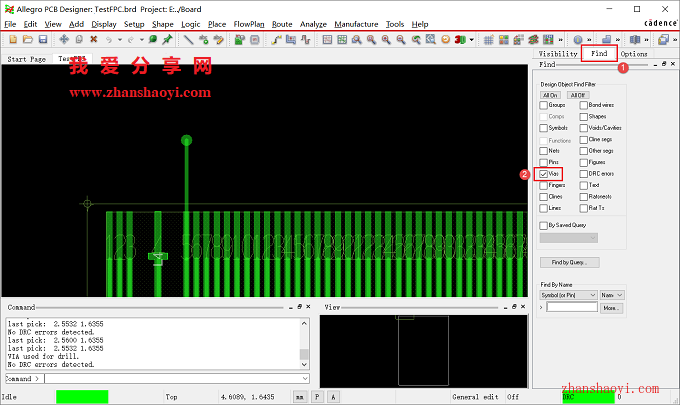

3、点击右侧【Find】选项卡,仅勾选【Vias】;

Cadence 17.2中如何快速添加阵列过孔?

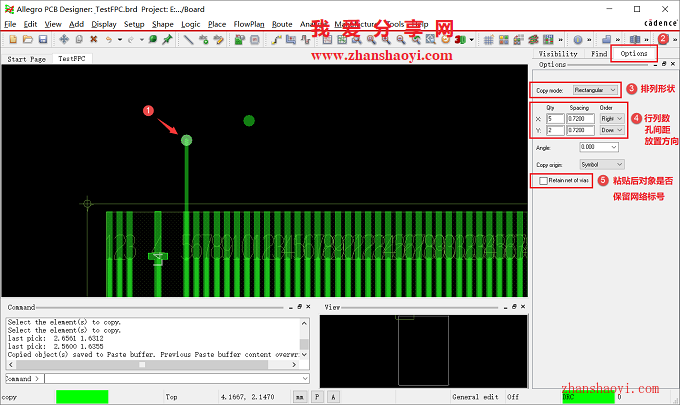

4、将鼠标移动到一个现存过孔上,它会高亮显示,单击即可复制过孔,这时,可以看到右侧Options栏下出现复制粘贴对象数组的参数设置;

① Paste mode:设置数组的形状;

② X和Y:行列;单个孔之间的距离;粘贴时方向;

③ Retain of vias:勾选该项表示粘贴后过孔保留网络名称,默认不勾选;

Cadence 17.2中如何快速添加阵列过孔?

5、这时,移动鼠标,可以看到鼠标上挂了一个复制好的孔对象,在想要粘贴孔数组的位置鼠标左键单击一下,我们可以看到粘贴了一堆刚才设置好的阵列孔;此时,移动鼠标,鼠标上还是挂了一个复制好的过孔对象,如果还要在另外一个位置放置阵列孔,再左键单击一下即可;

Cadence 17.2中如何快速添加阵列过孔?

Cadence 17.2中如何快速添加阵列过孔?

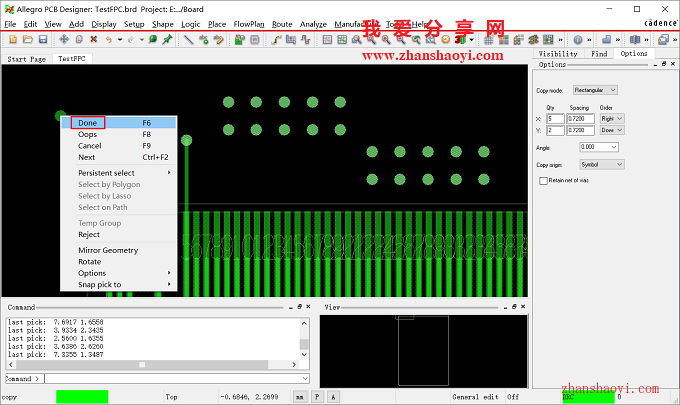

6、若不需要粘贴孔了,在空白处右击选择【Done】结束当前操作;

Cadence 17.2中如何快速添加阵列过孔?

7、如下,这些过孔都可通过电气线进行连接,且无网络约束,有需要的小伙伴赶紧试试~~
