当我们需要展示部分占整体的比例时,相信很多人都会想到饼图,可以非常直观地体现各部分的占比,但双层的你会做吗?下面给大家分享制作成双层饼图,不仅直观展示每个类型的总数据,还可以看出子组成部分的数据明细;

Excel 2021中绘制双层饼图,美观又实用!

操作步骤

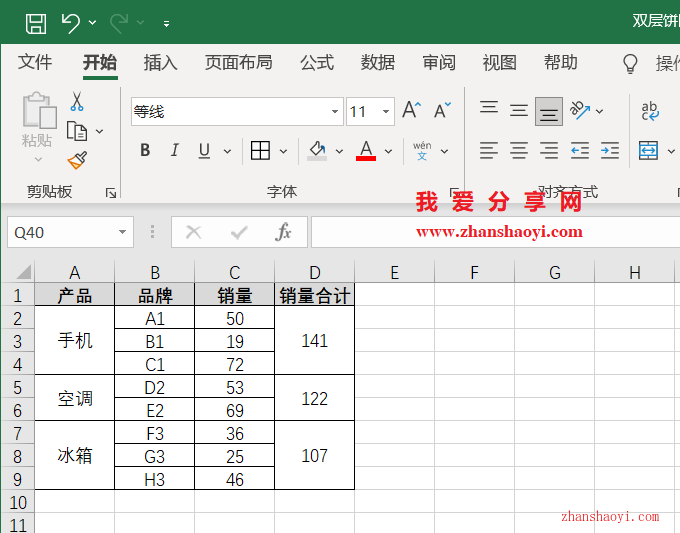

1、先打开Excel 2021软件,然后在单元格中输入如下示例数据,如下为各品牌家电的销量的统计数据;

Excel 2021中绘制双层饼图,美观又实用!

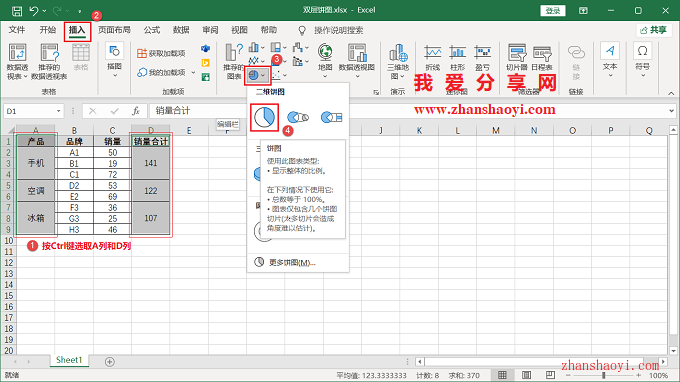

2、第一步,拆入饼图,先按Ctrl键选取A列和D列,然后插入饼图;

Excel 2021中绘制双层饼图,美观又实用!

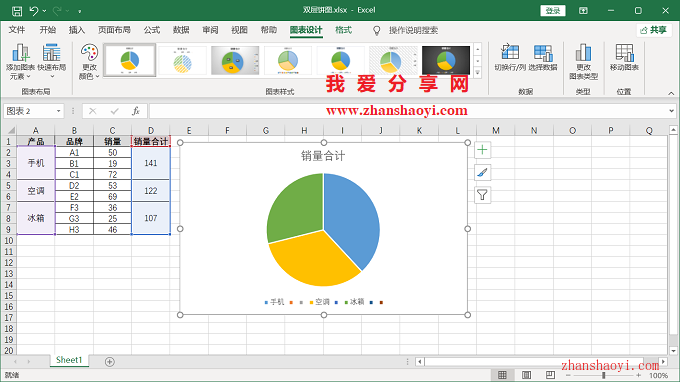

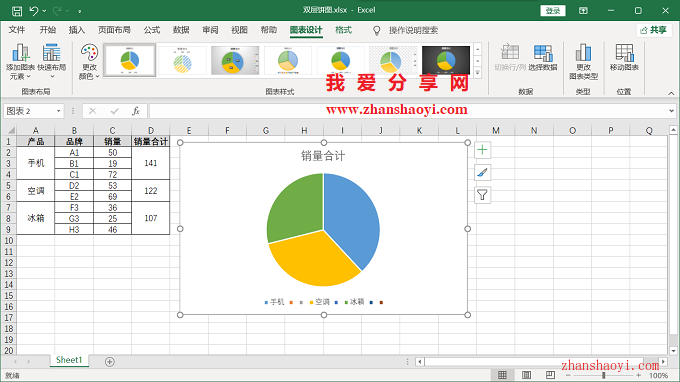

3、默认插入的饼图如下:

Excel 2021中绘制双层饼图,美观又实用!

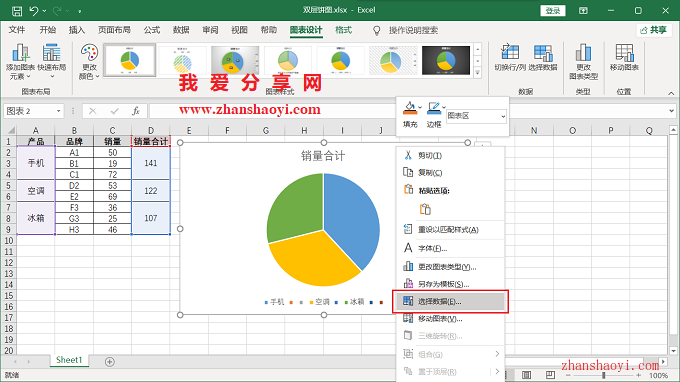

4、第二步,添加新系列制作双层饼图,在图表空白处右击选择【选择数据】;

Excel 2021中绘制双层饼图,美观又实用!

5、打开「选择数据源」窗口,点击【增加】按钮;

Excel 2021中绘制双层饼图,美观又实用!

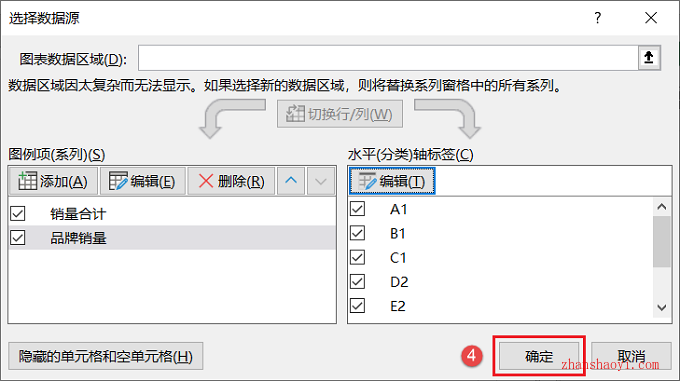

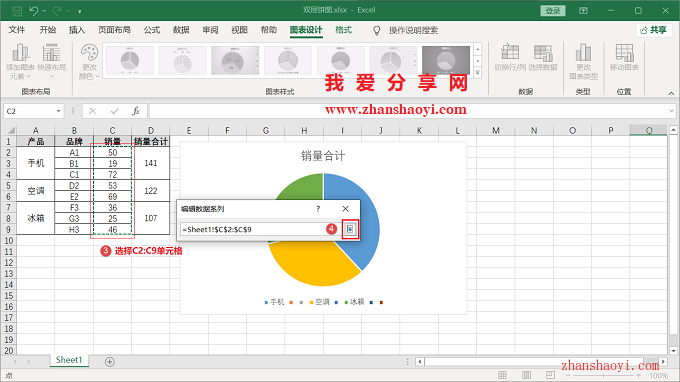

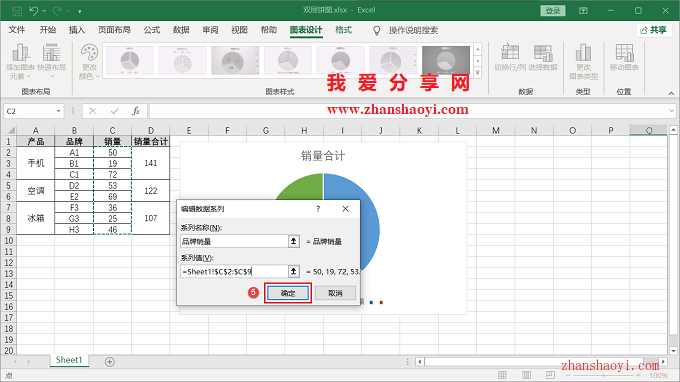

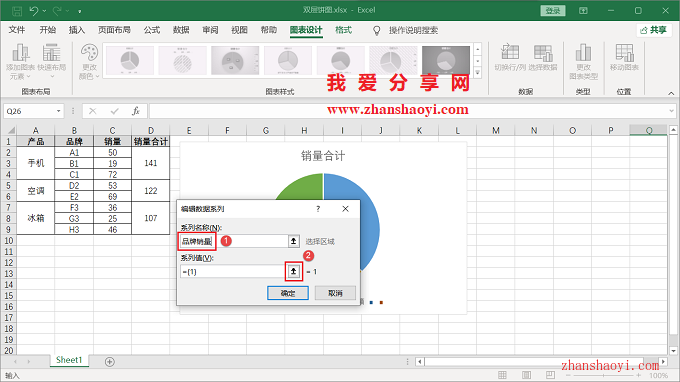

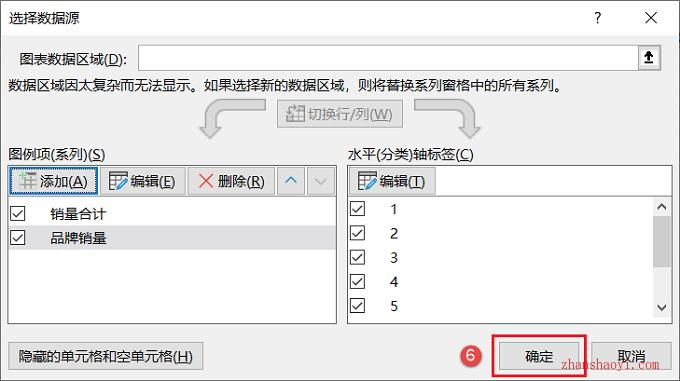

6、先在系列名称输入:品牌销量,然后选择C2:C9数据,点击【确定】,再点击【确定】退出;

Excel 2021中绘制双层饼图,美观又实用!

Excel 2021中绘制双层饼图,美观又实用!

Excel 2021中绘制双层饼图,美观又实用!

Excel 2021中绘制双层饼图,美观又实用!

7、完成添加新系列饼图效果如下:

Excel 2021中绘制双层饼图,美观又实用!

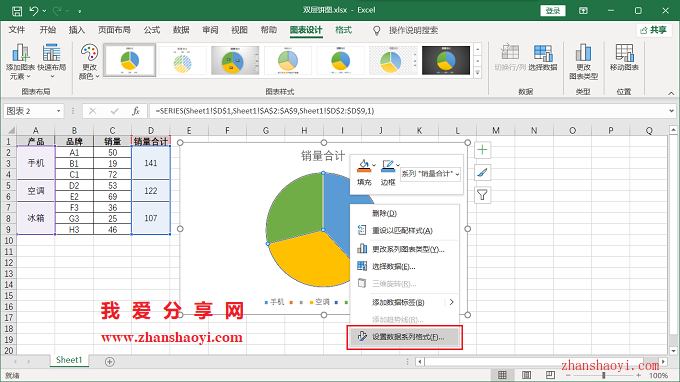

8、下面设置双层饼图效果,鼠标右击饼图选择【设置数据系列格式】;

Excel 2021中绘制双层饼图,美观又实用!

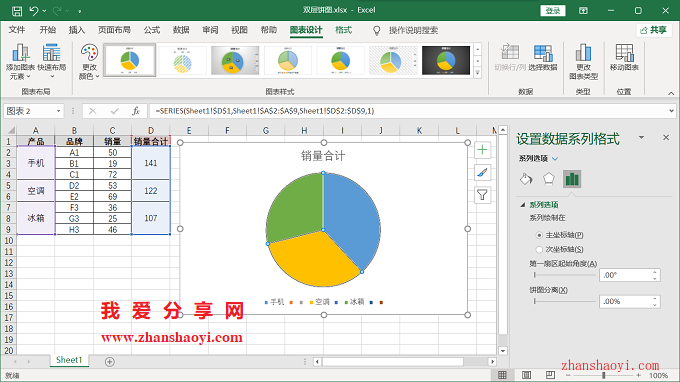

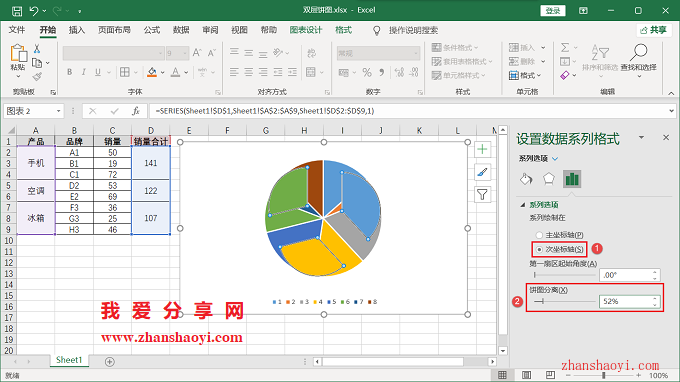

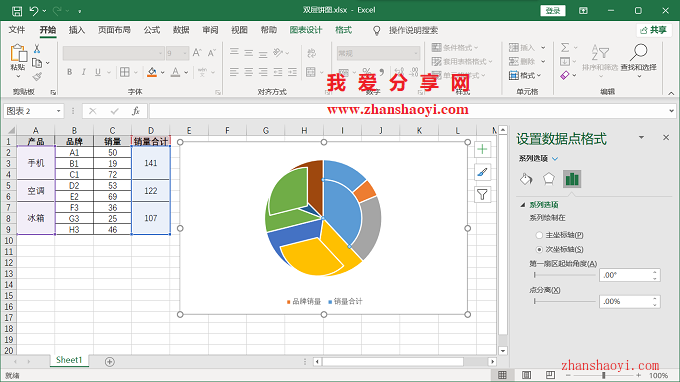

9、打开右侧设置数据系列格式栏,先勾选【次坐标轴】,然后调整饼图分离值至合适大小,这里设置为:52%;

Excel 2021中绘制双层饼图,美观又实用!

Excel 2021中绘制双层饼图,美观又实用!

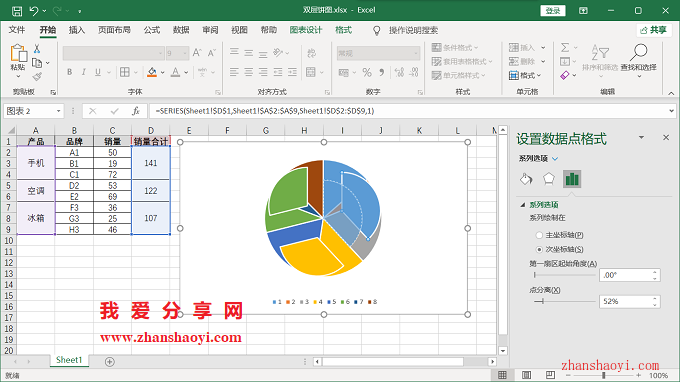

10、下面逐个把分离的饼图移至中心,需要注意的是,一定要单独选中一个,鼠标按住不放进行逐个移动,而不能一次性全选移动;

Excel 2021中绘制双层饼图,美观又实用!

Excel 2021中绘制双层饼图,美观又实用!

Excel 2021中绘制双层饼图,美观又实用!

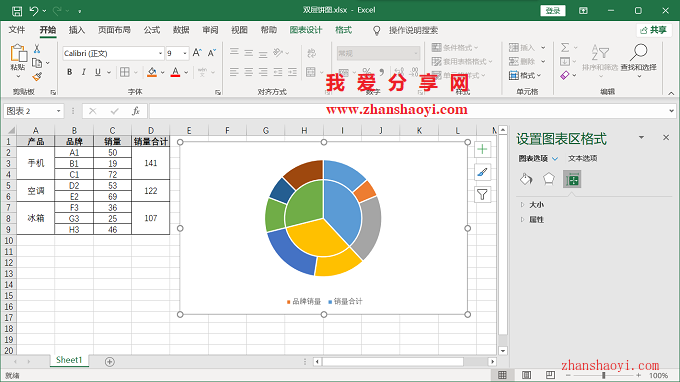

11、把分离的饼图全部移至中心,双层饼图效果如下:

Excel 2021中绘制双层饼图,美观又实用!

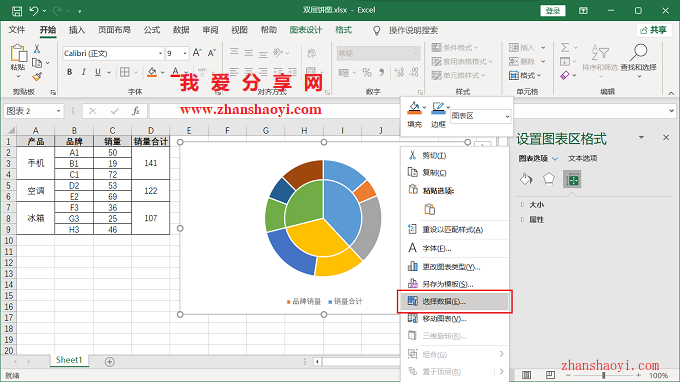

12、第三步,添加品牌标签,在图表空白处鼠标右击选择【选择数据】;

Excel 2021中绘制双层饼图,美观又实用!

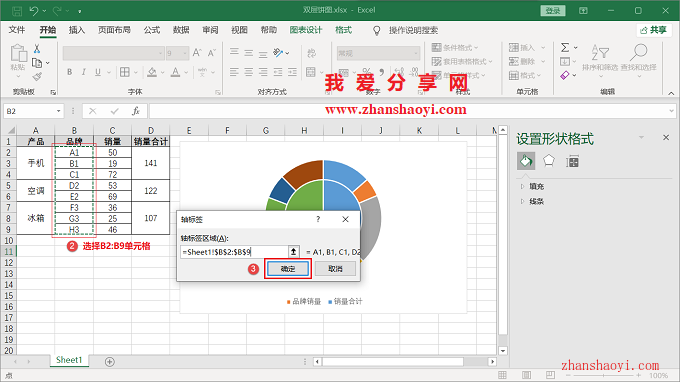

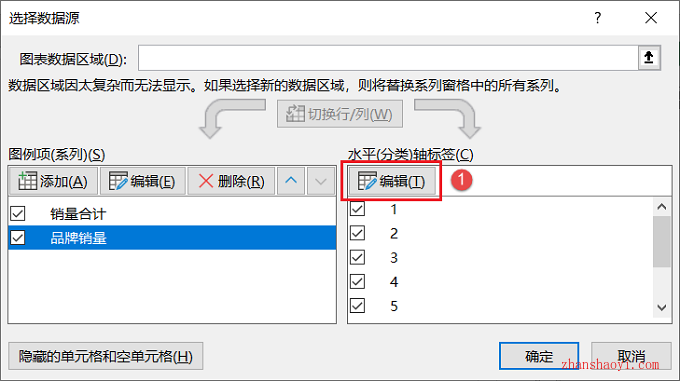

13、打开「选择数据源」窗口,点击【编辑】按钮,选择B2:B9数据,点击【确定】,再点击【确定】退出;

Excel 2021中绘制双层饼图,美观又实用!

Excel 2021中绘制双层饼图,美观又实用!

Excel 2021中绘制双层饼图,美观又实用!

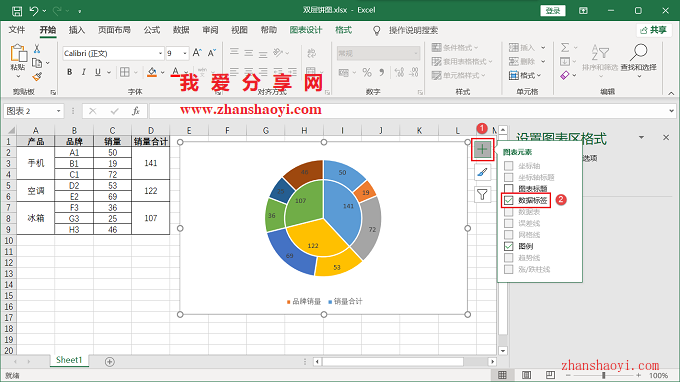

14、第四步,添加数据标签,点击图表右上角【+】按钮,然后勾选【数据标签】;

Excel 2021中绘制双层饼图,美观又实用!

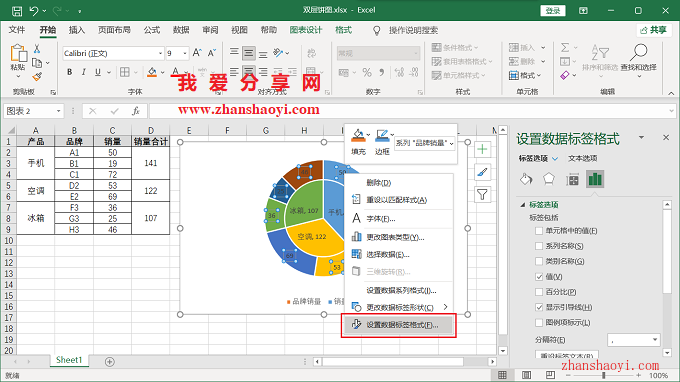

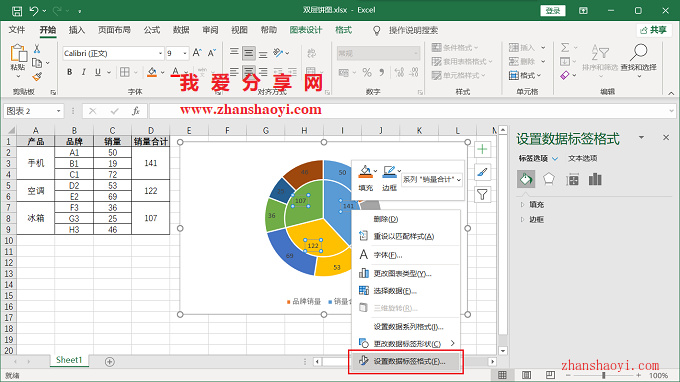

15、鼠标右击内圈标签选择【设置数据标签格式】;

Excel 2021中绘制双层饼图,美观又实用!

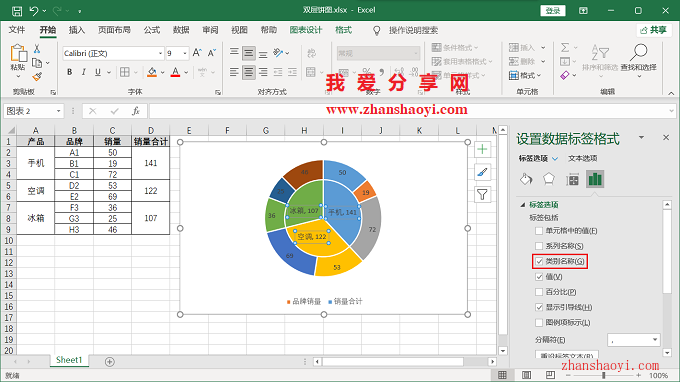

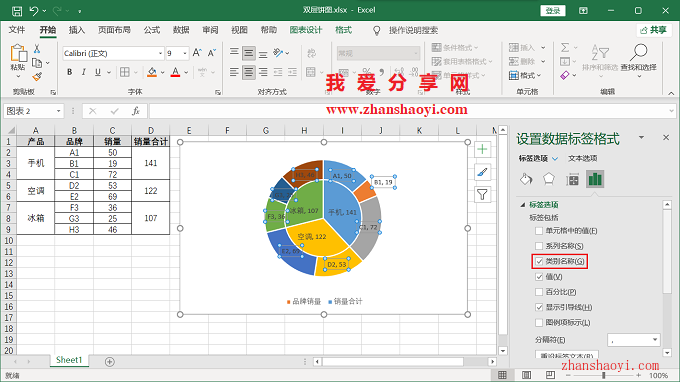

16、勾选【类别名称】;

Excel 2021中绘制双层饼图,美观又实用!

17、继续鼠标右击外圈标签选择【设置数据标签格式】;

Excel 2021中绘制双层饼图,美观又实用!

18、勾选【类别名称】;

Excel 2021中绘制双层饼图,美观又实用!

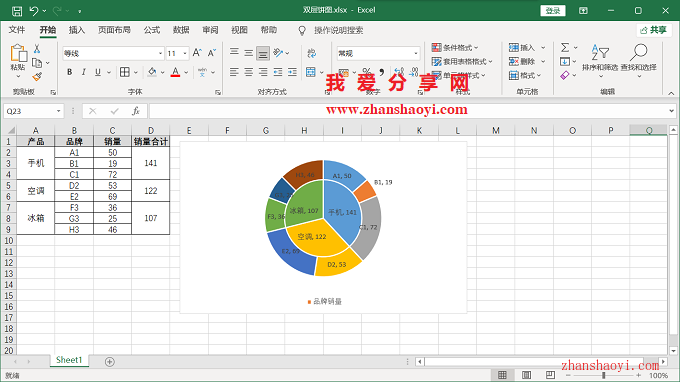

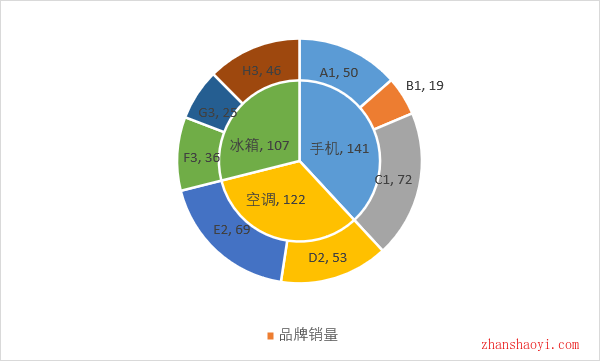

19、最后,删除多余图例,完成双层饼图效果如下,希望本文对你有所帮助~~
