本期给大家分享通过利用悬空占位系列制作堆积柱形图,可以直观展示过程累加或演变的同时,加入类别细分对比,简洁美观又实用!

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

操作步骤

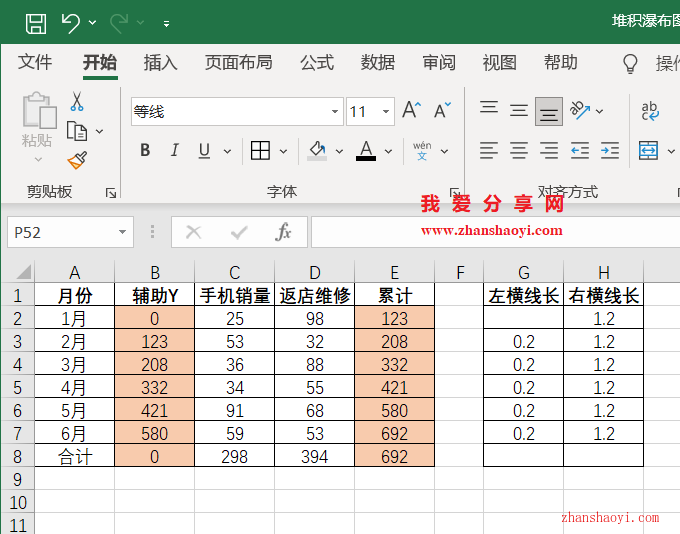

1、先打开Excel 2021软件,然后在单元格中输入如下示例数据,其中B列辅助Y用来隐藏底部柱子,B2和B8为0是因为1月和合计不需要底柱;E列累计用于添加横线;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

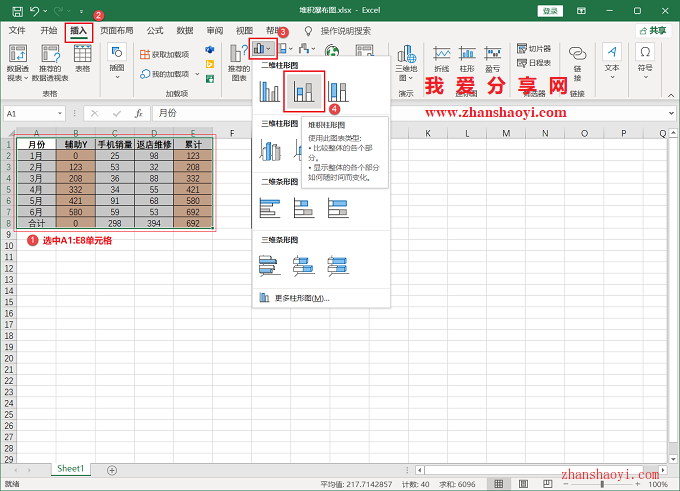

2、第一步,插入堆积柱形图,选中A1:E8单元格,然后点击菜单栏中【插入】,点击【柱形图】按钮在展开列表中选择【堆积柱形图】;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

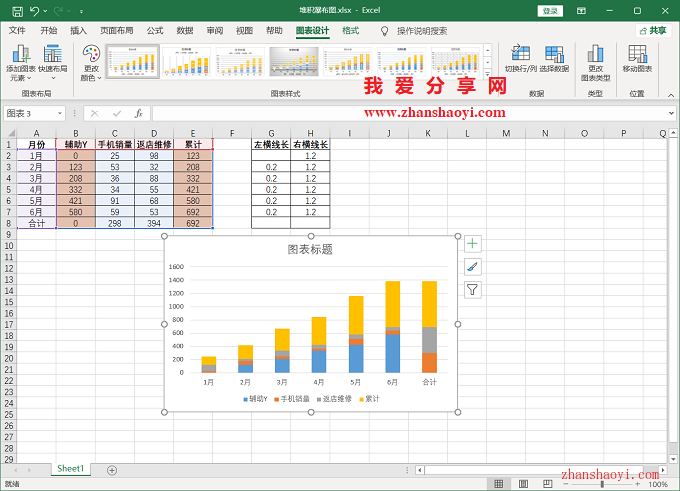

3、默认插入的堆积柱形图如下:

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

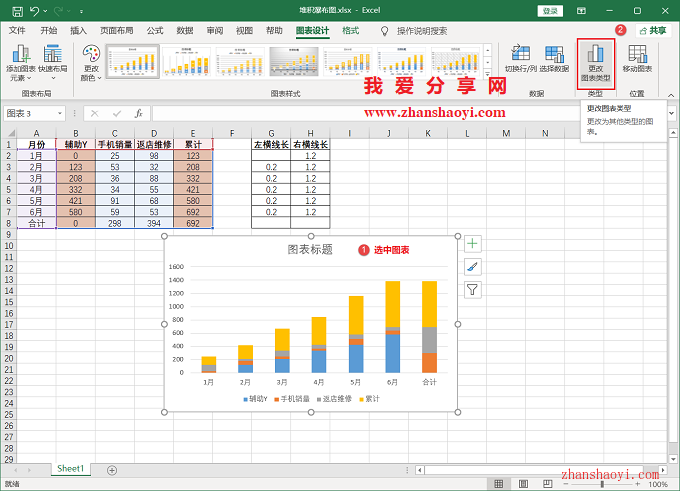

4、先选中图表,然后点击【更改图表类型】按钮;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

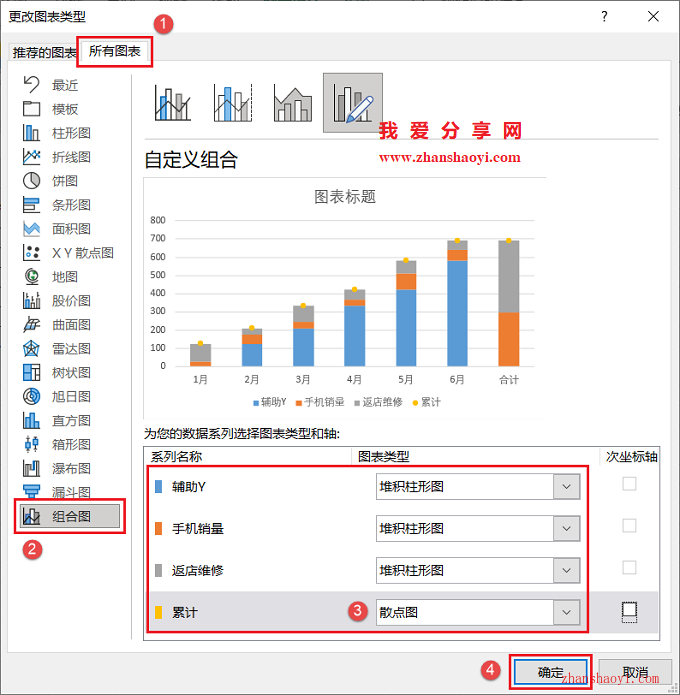

5、将辅助Y、手机销量、返店维修右侧图表类型修改为堆积柱形图,再将累计右侧图表类型修改为散点图,然后点击【确定】;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

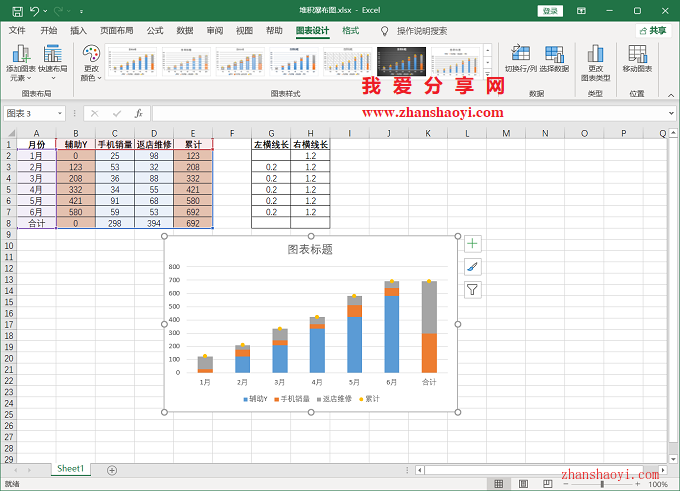

6、修改后的堆积柱形图效果如下:

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

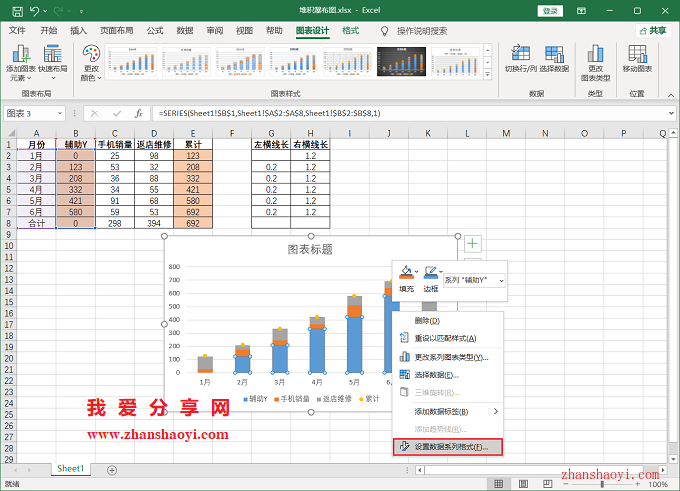

7、第二步,隐藏底部柱形图,鼠标右击底部蓝色柱形图选择【设置数据系列格式】;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

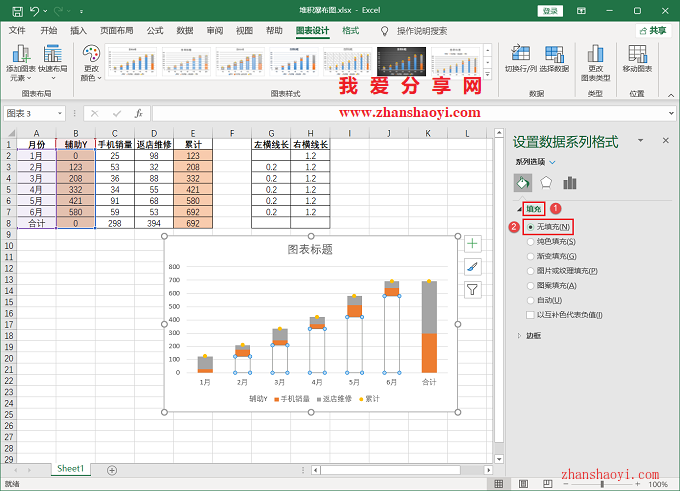

8、勾选【无填充】隐藏底部柱形图;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

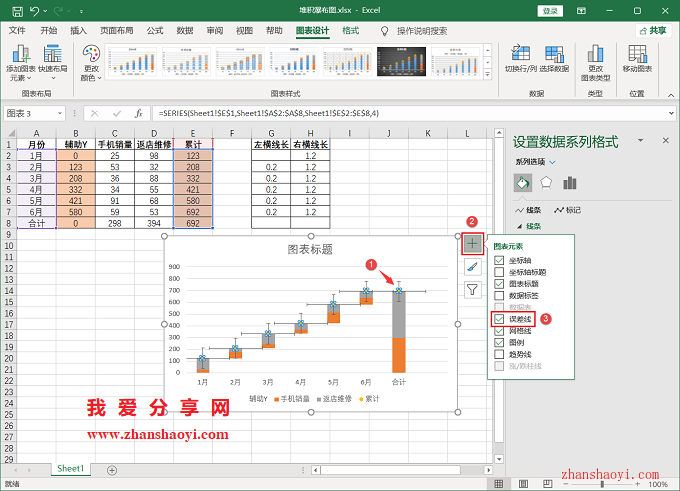

9、第三步,添加横线,先单击选中柱形图顶部的点,然后点击右上角【+】按钮,在下拉列表中勾选【误差线】;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

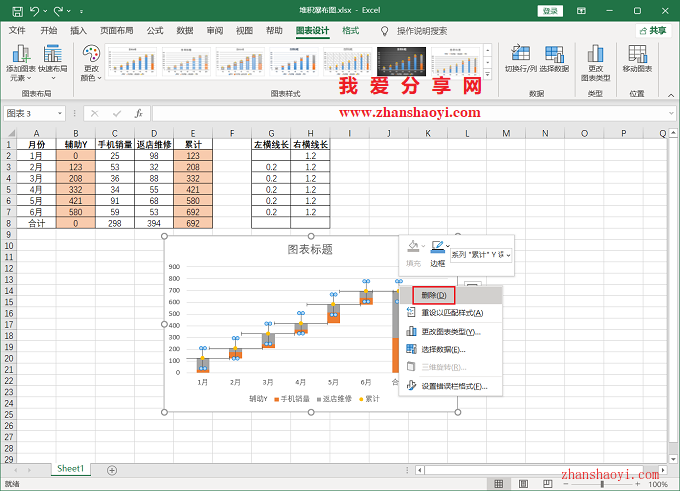

10、鼠标右击垂直线选择【删除】,删除垂直线;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

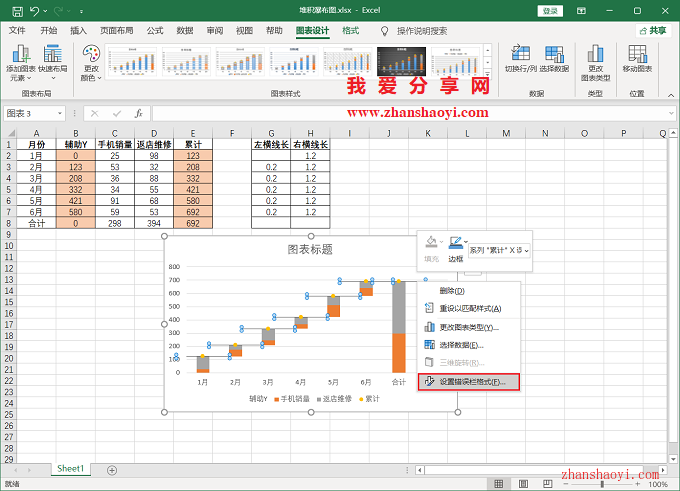

11、鼠标右击水平线选择【设置错误栏格式】;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

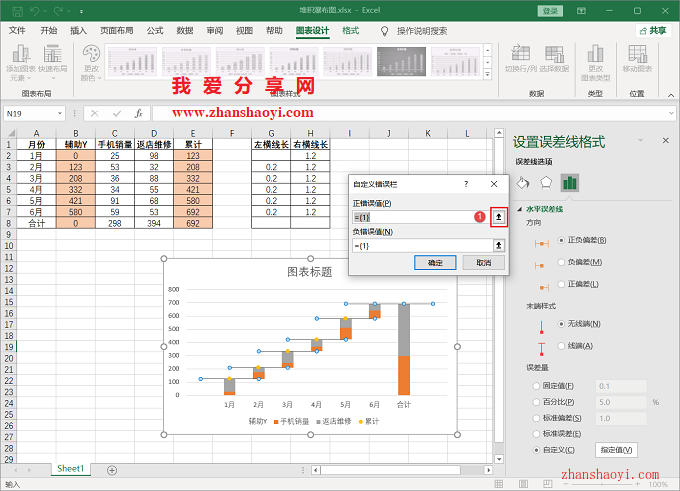

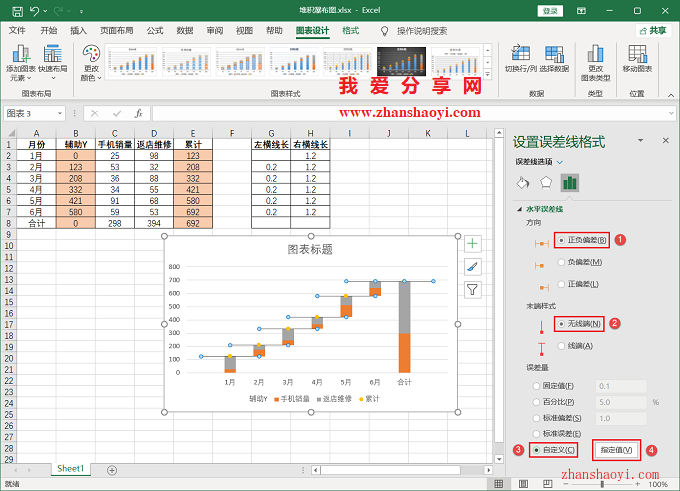

12、依次勾选【正负偏差】、【无线端】,再勾选【自定义】,然后点击【指定值】按钮;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

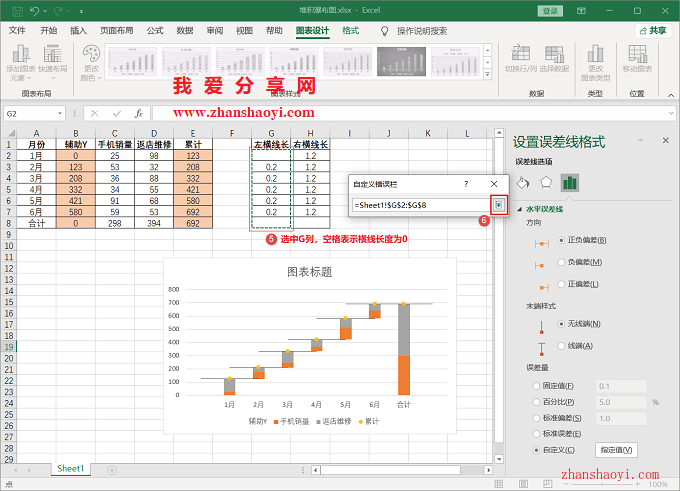

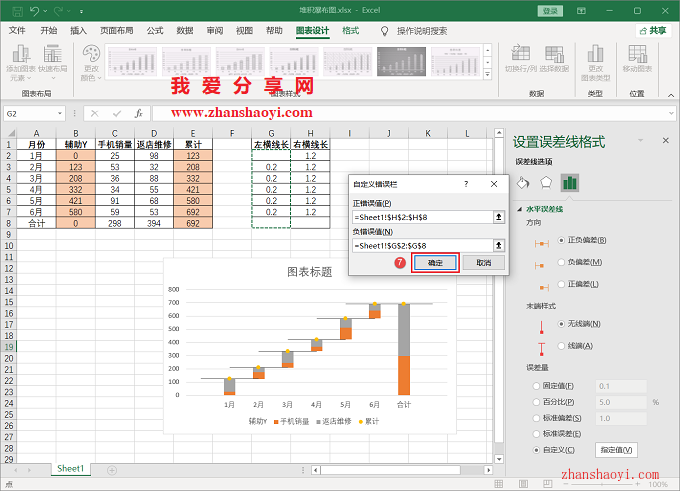

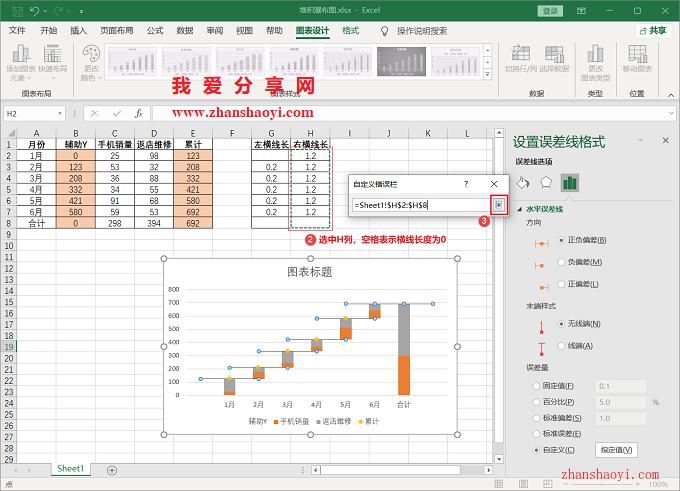

13、修改横线左边和右边线条的长度;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

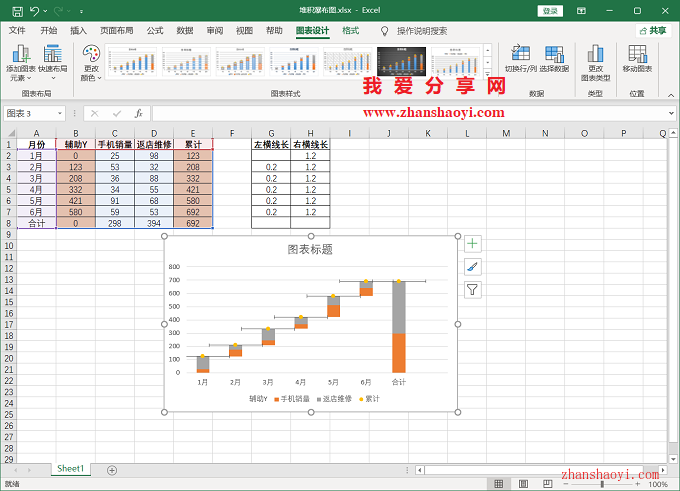

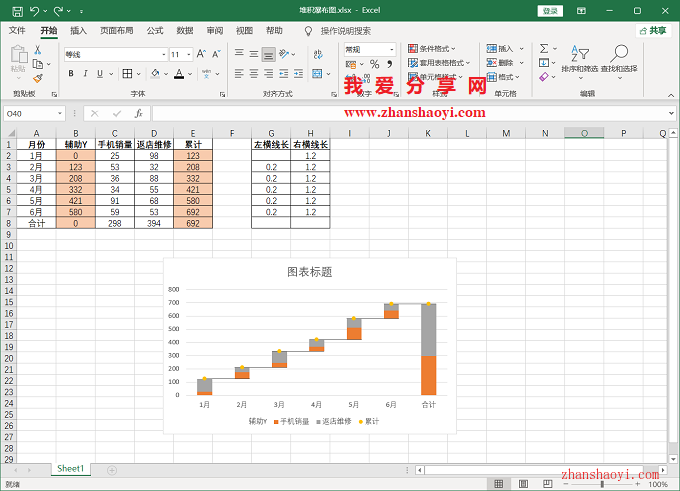

14、修改的图表效果如下,已完成初步堆积瀑布图;

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

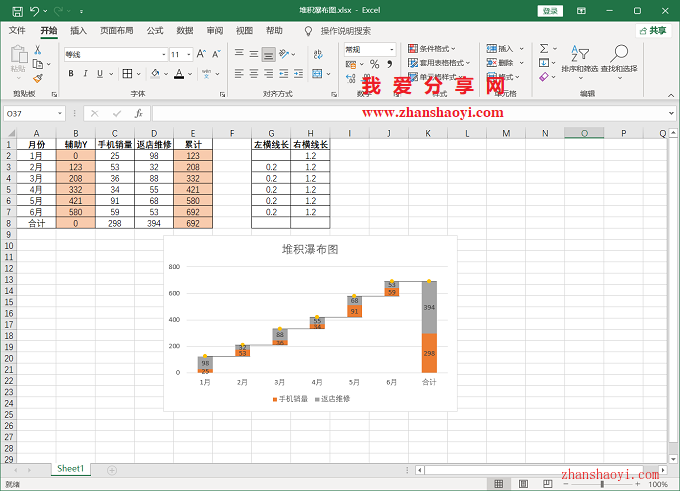

15、最后,添加数据标签、删除多余图例,完成堆积瀑布图如下:

Excel 2021中绘制堆积瀑布图,直观展示累加过程!

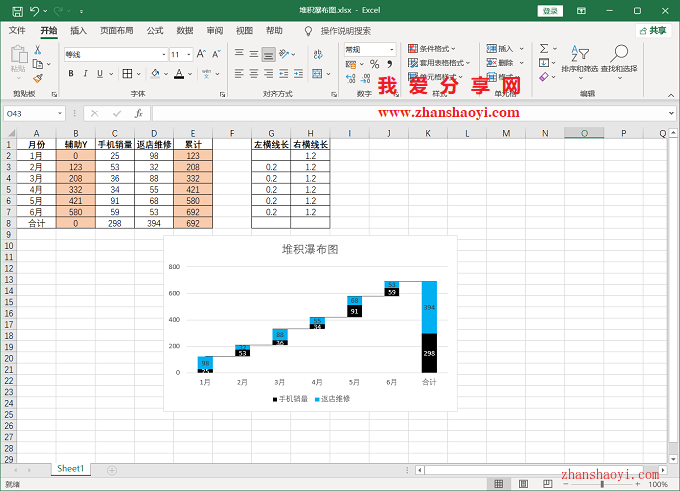

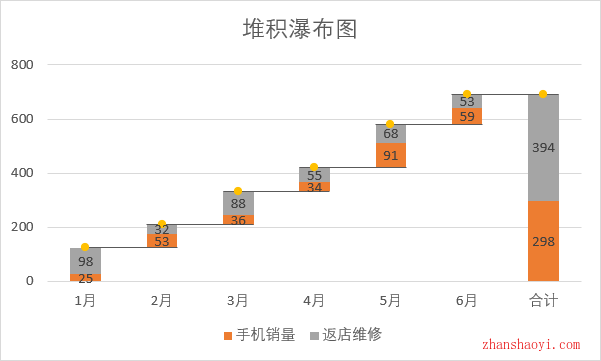

16、还可以继续美化一下图表:修改柱形的颜色,如下:

Excel 2021中绘制堆积瀑布图,直观展示累加过程!
