如何利用软件计算图形面积

2017年5月11日22:02:55 发表评论 3,561

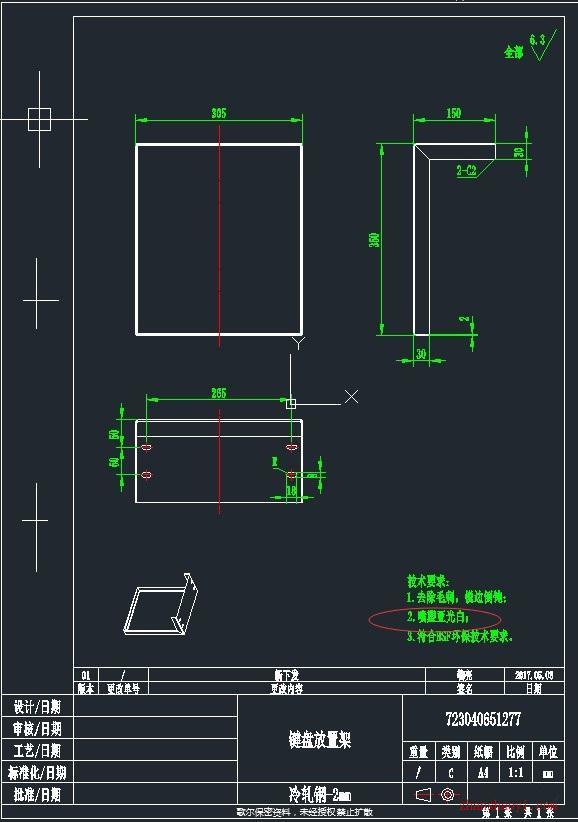

在机械加工行业,很多时候需要计算工件总面积,如下技术要求:

要求喷塑,一般喷塑计价为面积,所以需要计算一下总面积,那么如何计算总面积呢?

1.用CAD测量平面面积

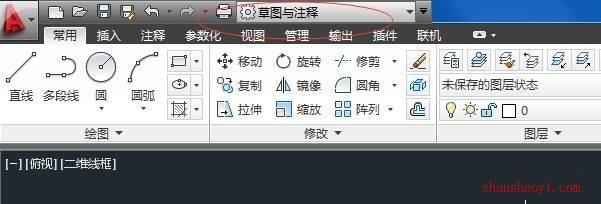

打开cad,切换到草图与注释

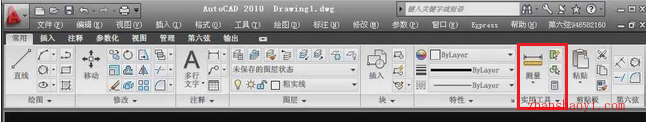

在工具栏找到测量命令,如下图:

如何利用软件计算图形面积

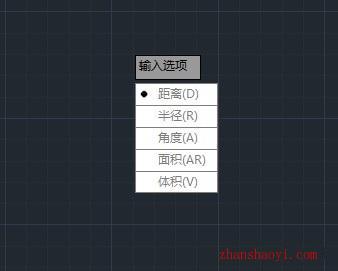

这个命令就可以测量平面面积:

或使用命令AA,按照命令提示行进行也可以。

但是CAD只可以测量平面面积,立体与曲面无法测量,想要测量立体或者曲面那么我们就要借助其他软件,可以用SolidWorks,ug等等

2.用SolidWorks测量立体或曲面面积

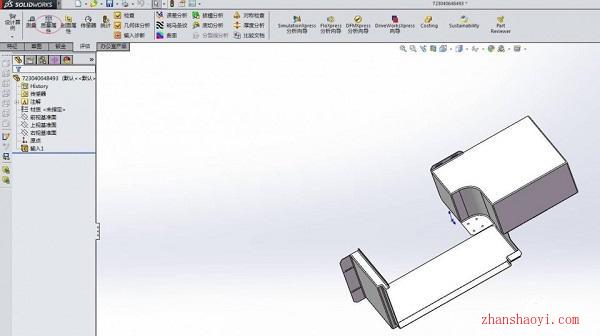

1.用三维软件测量面积更方便,如图点击质量属性就可以测量面积了:

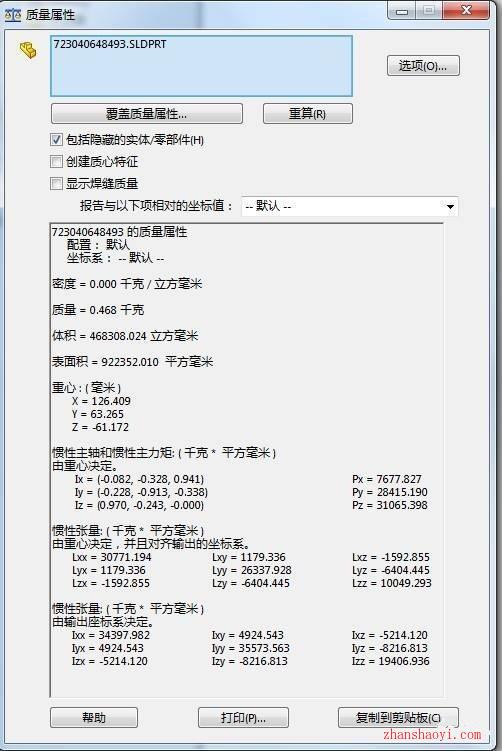

点击质量属性就会出现如下对话框:

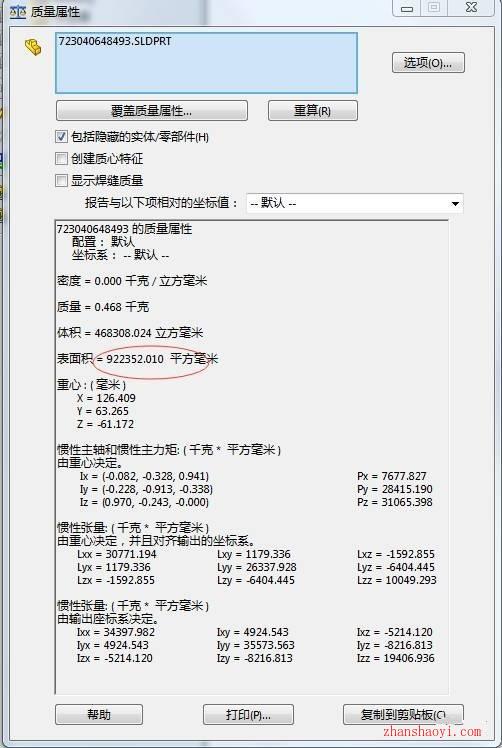

选择要测量体,就会出现面积了:

以上就是利用软件计算图形面积的方法,希望本文能对您有所帮助。
